双涡轮小排量雪佛兰进气中冷器总成结构设计

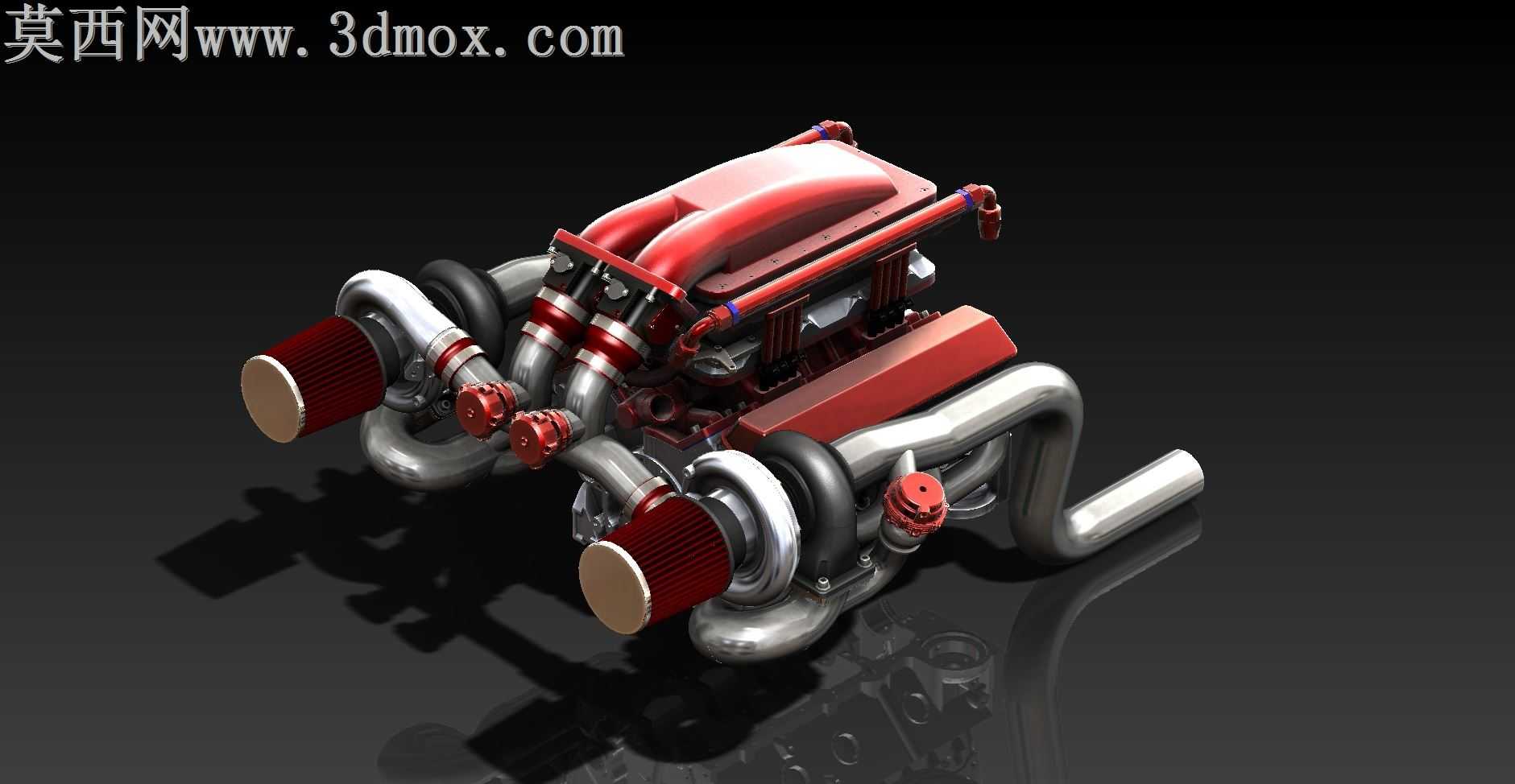

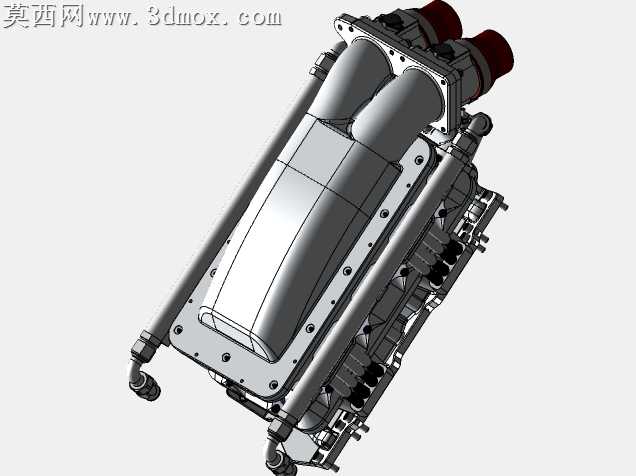

本作品为适配小排量雪佛兰车型的双涡轮进气与中冷器总成三维设计，建模阶段严格遵循GM蝴蝶结18度气缸盖的进气系统匹配逻辑，以真实动力改装方案为设计蓝本开展全参数化建模。建模过程中首先完成核心部件的基准定位：针对两个75毫米口径野马节气门体，先绘制进气入口的安装法兰基准面，通过曲面放样构建节气门到涡轮进气端的过渡流道，保证流道内壁曲率连续无突变，降低进气阻力；双涡轮组件采用对称式布局设计，分别对应两侧气缸组的进气通路，涡轮壳体采用铸铝质感的曲面建模，通过抽壳、布尔运算完成涡壳内部流道与安装支脚的结构设计，涡轮叶轮采用圆周阵列特征完成叶片建模，保证叶片角度与真实涡轮的气动设计一致。中冷器部分采用空冷式结构设计，对应水到空气的冷却方案，建模时先构建中冷器核心的散热芯体基准，通过线性阵列完成散热鳍片与内部冷却管路的排布，中冷器气室采用曲面缝合构建密闭腔体，进出气口分别对接涡轮压气机出口与进气稳压腔，保证冷却后的进气能均匀分配到各气缸。进气稳压腔采用自定义容积设计，根据小排量发动机的进气脉冲特性调整腔体容积与内壁曲面，避免进气谐振影响充气效率；进气歧管采用等长设计，每段歧管的长度、弯折角度经过参数化调整，保证各气缸的进气行程一致，每个气缸对应2个喷油器的安装位，建模时预留喷油器安装孔、密封槽与固定卡扣结构，同时预留螺旋塞点火组件的安装位置，保证各部件的装配间隙符合真实发动机的安装公差要求。渲染阶段采用Keyshot完成材质与场景搭建：进气歧管、稳压腔采用红色耐高温磨砂塑料材质，添加细微的颗粒质感模拟玻纤增强尼龙的表面纹理；涡轮管路、中冷器管路采用抛光不锈钢材质，调整金属反射率与粗糙度，呈现亮面金属的反光效果同时保留焊接位置的细微痕迹；涡轮冬菇头采用红色过滤棉材质，添加织物纹理与通透度参数，模拟空滤的透气质感；中冷器芯体采用铝制散热片材质，调整鳍片的哑光金属质感，区分于亮面管路；场景采用纯黑反光地面，添加顶光与两侧轮廓光，突出总成的结构层次与金属部件的光影反射，清晰展示各部件的装配关系与管路走向。整个设计过程中反复校验各部件的干涉情况，调整管路弯折半径避免出现进气死区，保证双涡轮布局下的进气流畅性，同时兼顾改装场景下的安装空间适配，所有安装位、连接法兰的尺寸均参考真实雪佛兰车型的发动机舱布局设定，可直接用于动力改装方案的验证、3D打印样件制作或改装教学演示使用。
