适配125型角磨机的3D打印钻头磨刀辅具

在小型机加工、创客工坊、设备维保现场，钻头磨损是高频出现的加工损耗问题，以往修磨钻头要么依赖专业刃磨机，要么靠手持钻头在砂轮机上凭经验修磨，前者采购成本高，对小微加工场景、个人创客来说投入产出比极低，后者修磨角度难以控制，很容易出现顶角不对称、后角偏差过大的问题，修磨后的钻头要么钻削抖动、要么排屑不畅，甚至直接报废。这款适配125毫米角磨机的钻头磨刀辅具，就是针对这类场景设计的低成本修磨解决方案，核心是通过标准化的定位结构，把角磨机转化为精准的钻头刃磨设备，不需要额外购置专业磨床，就能完成1-12.5毫米直径范围直柄麻花钻的刃磨作业。

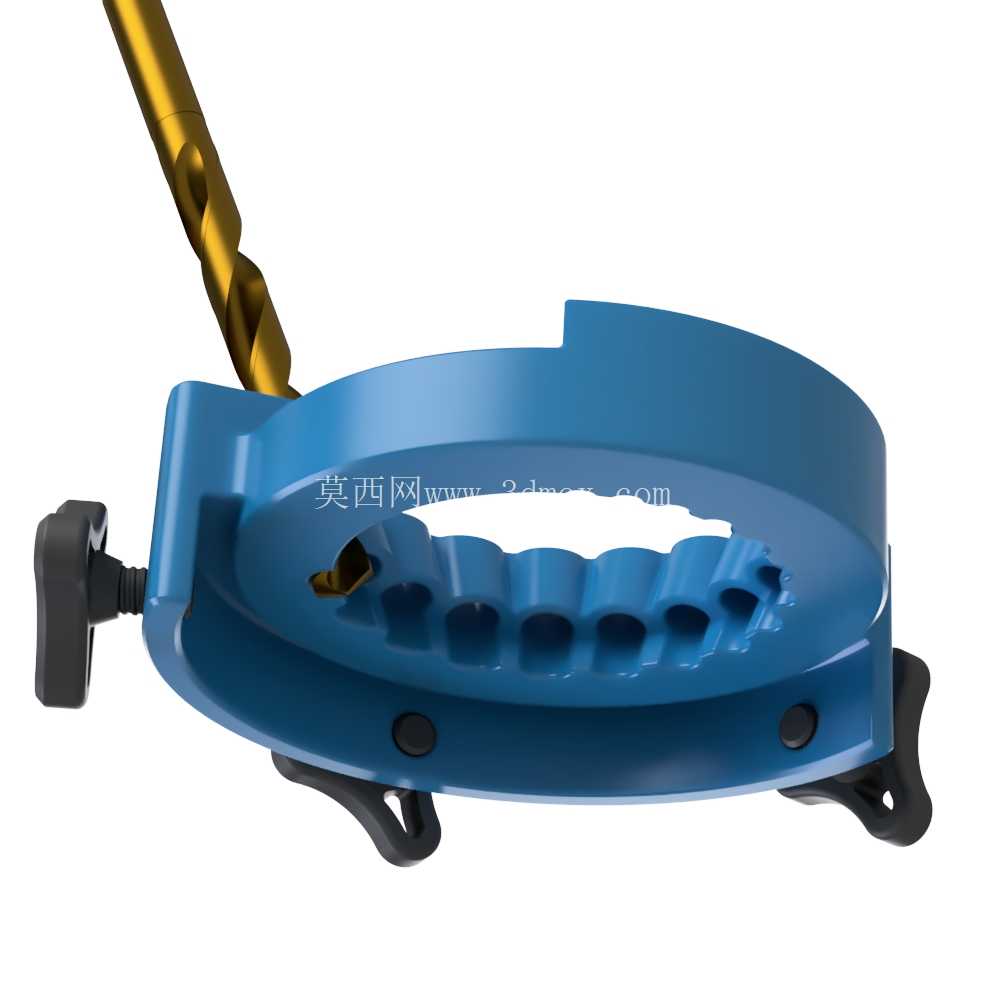

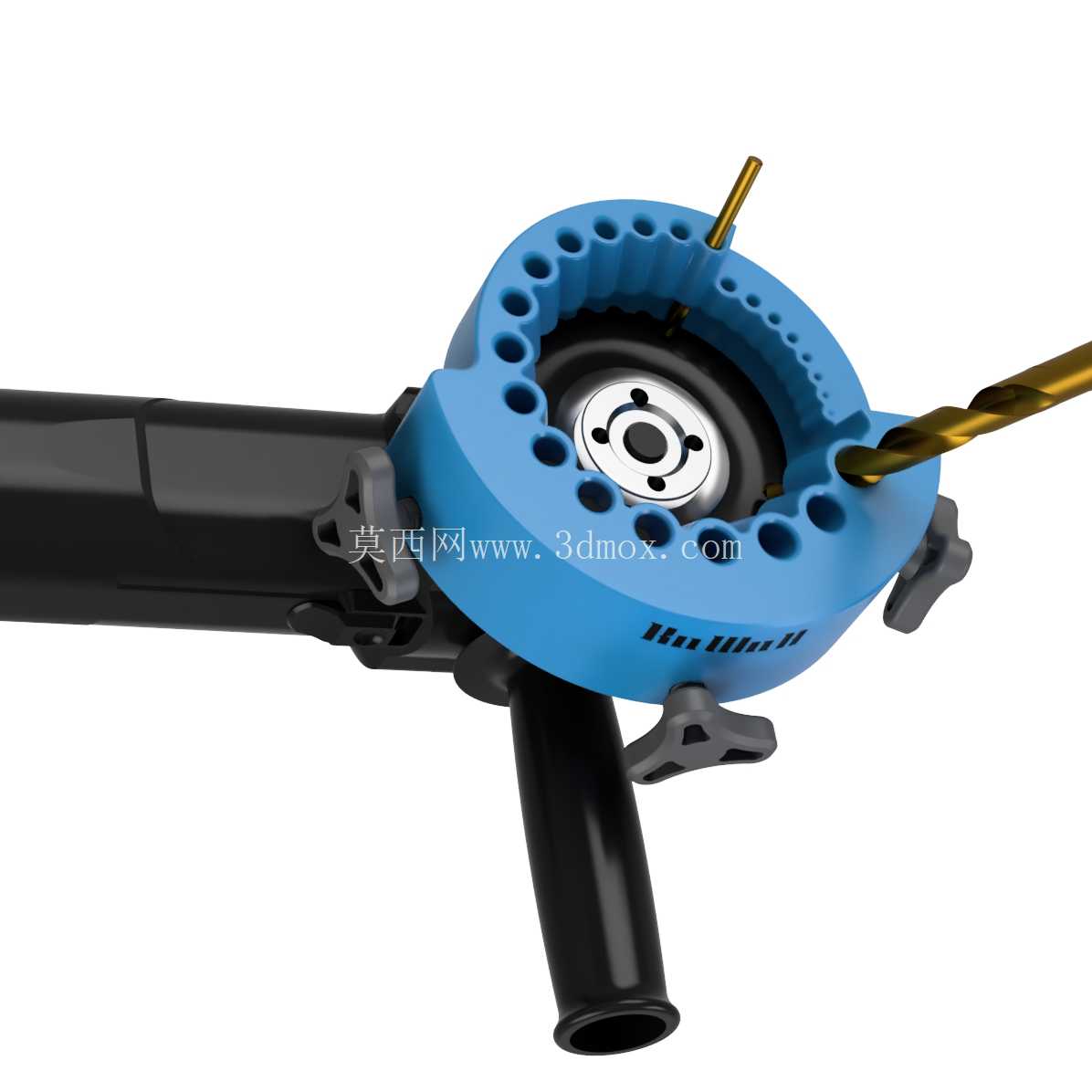

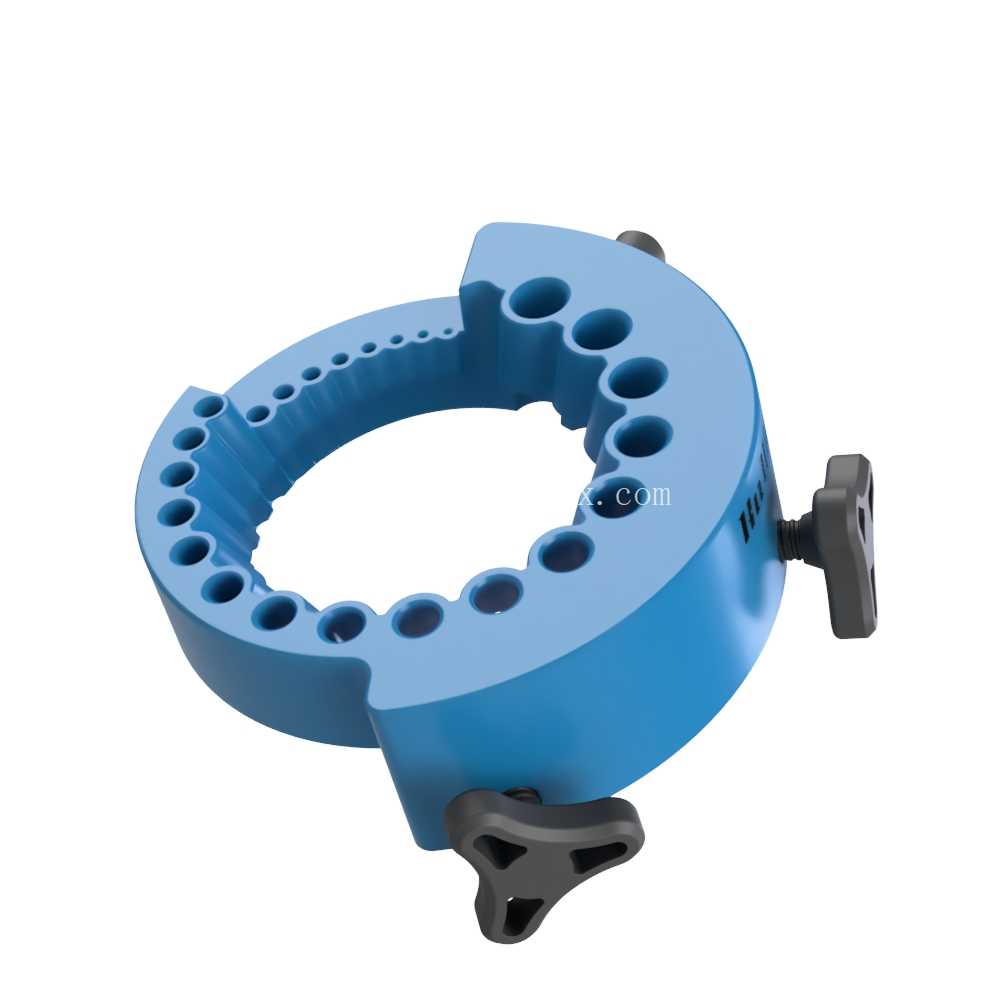

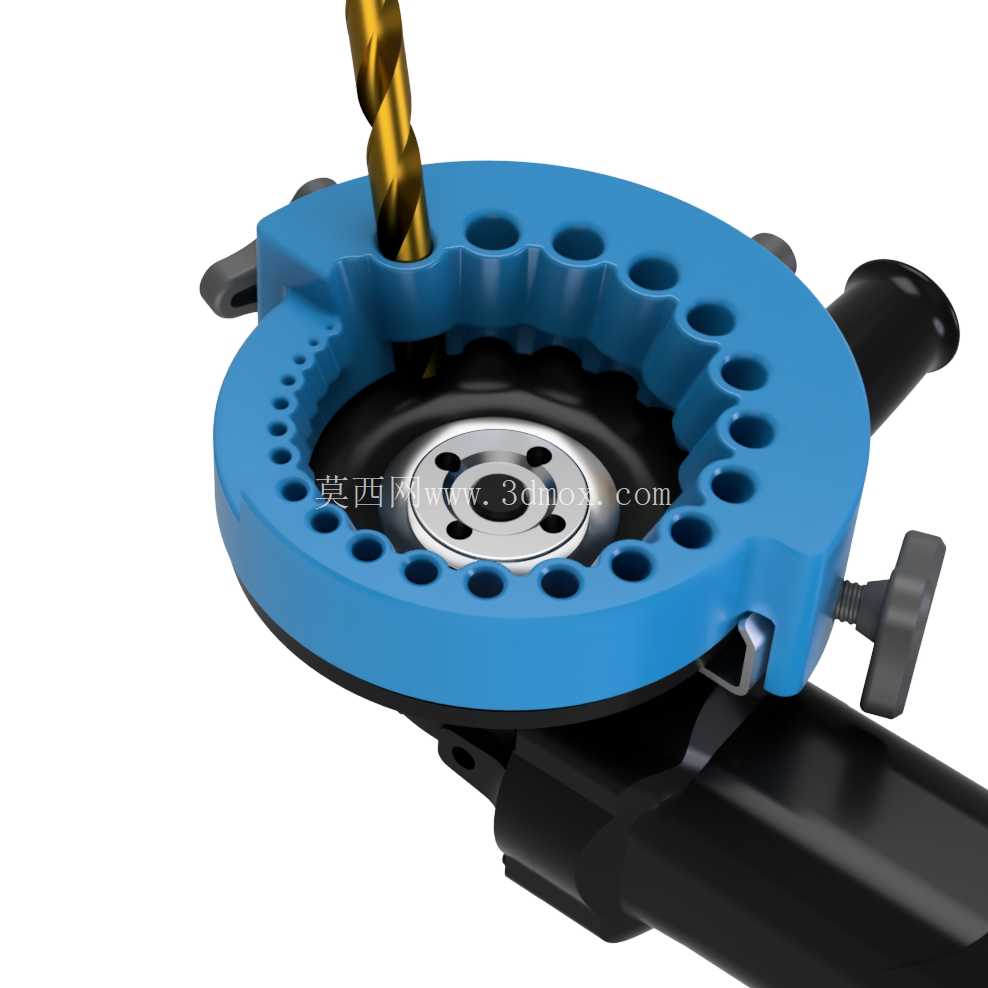

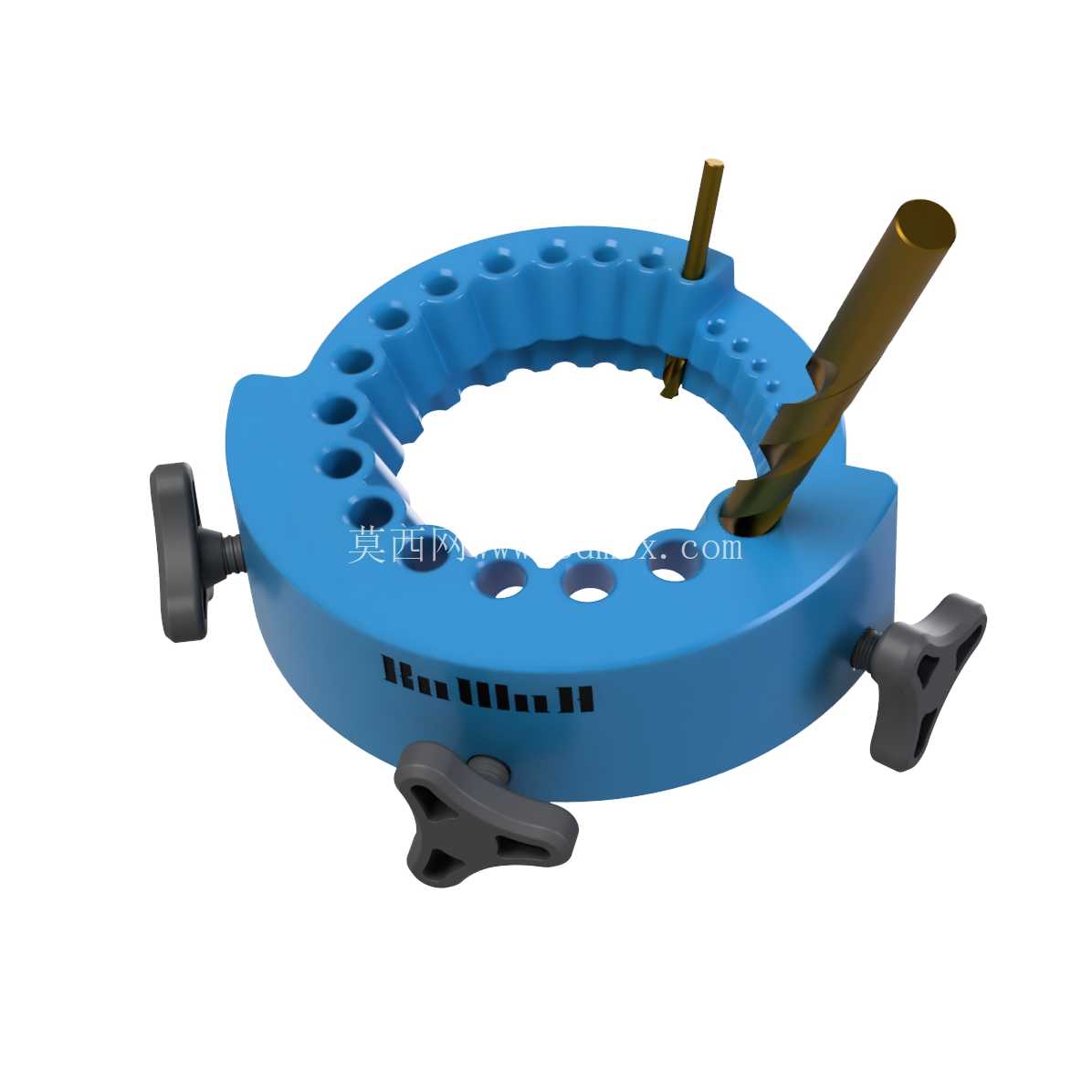

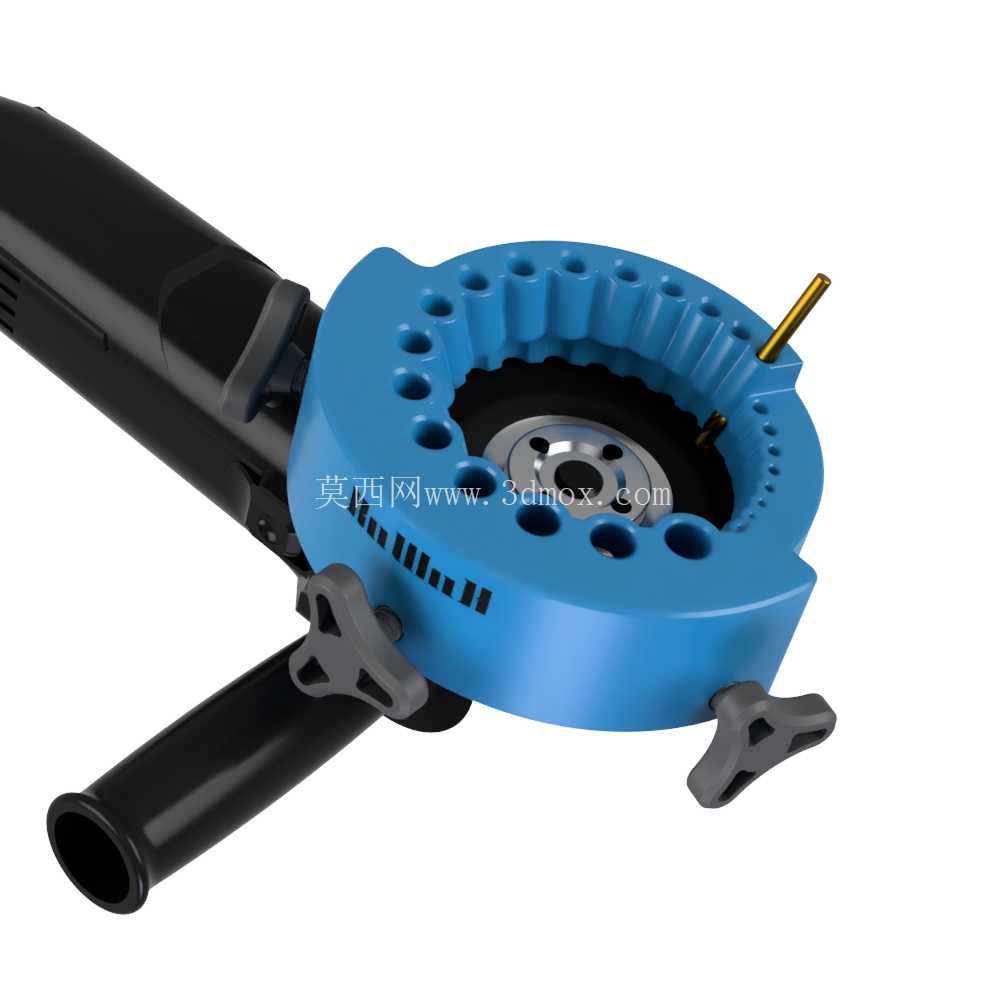

从结构设计逻辑来看，辅具整体采用环形主体结构，中心预留角磨机磨片的安装避让空间，环形基体上沿圆周方向排布了多组不同直径的钻头定位孔，孔径覆盖1到12.5毫米的常用直柄麻花钻尺寸，每个定位孔的轴线都与磨片工作面呈标准135度夹角，刚好匹配通用麻花钻的顶角设计，不需要操作者手动调整角度，只要把磨损的钻头插入对应直径的定位孔，靠紧磨片工作面就能完成精准刃磨。环形基体侧面设置了快锁紧固结构，可以直接卡在125型角磨机的磨头护圈位置，安装时不需要对原有角磨机做任何打孔、改装，只需要调整锁紧旋钮的压紧力，就能把辅具牢牢固定在角磨机上，安装边界完全适配市售常规125毫米角磨机的磨头外径，不会出现干涉磨片转动、阻挡排屑通道的问题。

实际使用场景中，这套辅具的适配性覆盖了绝大多数现场修磨需求：不管是设备维保现场快速修磨磨损的钻孔钻头，还是创客工坊DIY作业时修复钝掉的小直径钻头，亦或是小型加工门店批量修磨库存钻头，都能通过这套辅具获得角度一致的刃磨效果。相比手持修磨的方式，定位孔的导向作用可以完全避免人工握持时的角度抖动，修磨出的钻头两个主切削刃对称度高，钻削时不会出现单边受力、孔径扩大的问题，修磨后的钻头切削性能可以恢复到全新钻头的九成以上，能大幅延长钻头的重复使用寿命，减少刀具耗材的采购成本。

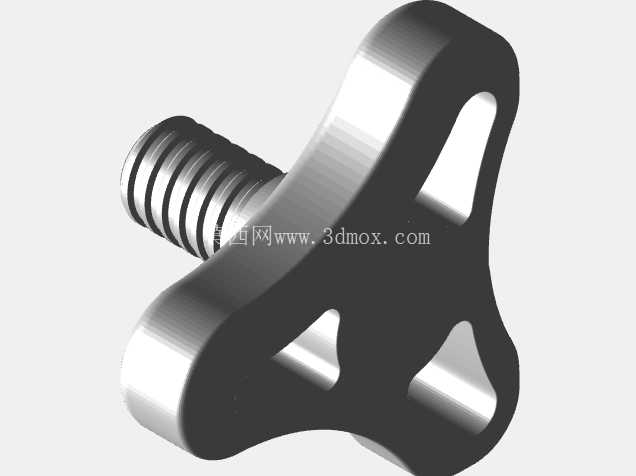

从结构细节设计来看，辅具的定位孔入口处做了倒角导向，方便钻头快速插入对位，孔壁与钻头的配合间隙控制在0.1毫米以内，既保证钻头可以顺畅插拔，又不会因为间隙过大导致刃磨角度偏移。环形基体的内圈做了磨屑避让槽，刃磨产生的金属磨屑会顺着避让槽向外排出，不会堆积在定位孔内影响钻头定位精度。侧面的锁紧结构采用旋钮式压块设计，压块的接触面做了防滑纹理，锁紧后不会因为角磨机的振动出现辅具移位，同时不需要额外工具就能完成拆装，在需要切换角磨机原有切割、打磨功能时，可以快速拆下辅具，不影响角磨机的常规使用。

针对3D打印的制造特性，这套辅具的结构做了专门的打印友好设计：所有壁厚都控制在3毫米以上，没有小于45度的悬空结构，不需要额外添加支撑就能完成FDM打印，打印完成后只需要去除少量打印毛刺就能直接装配使用，不需要二次机加工。材料选择上，常规的PETG、PLA+材料就能满足使用强度要求，刃磨时产生的局部温度不会超过材料的热变形温度，长期使用不会出现定位孔变形、锁紧结构失效的问题。对于有小批量修磨需求的用户，甚至可以根据自己常用的钻头尺寸，调整定位孔的排布位置，定制适配自身作业需求的专用辅具，相比成品刃磨设备的固定规格，灵活性要高很多。

在安装边界上，这套辅具的环形主体外径控制在160毫米以内，安装到角磨机上之后，整体外伸尺寸不超过50毫米，不会因为加装辅具导致角磨机无法在狭小空间内操作，重量控制在200克以内，长时间手持操作也不会出现明显的负重感。定位孔的深度设计为15毫米，足够给钻头提供稳定的导向支撑，同时不会因为孔深过大导致钻头插入过深、碰到磨片的紧固螺母。辅具与磨片之间预留了2毫米的安全间隙，正常刃磨时只有钻头的切削刃部分接触磨片，不会出现辅具本体被磨片磨削的问题，使用安全性有足够保障。
