多牙型螺纹铣削加工刀具结构设计

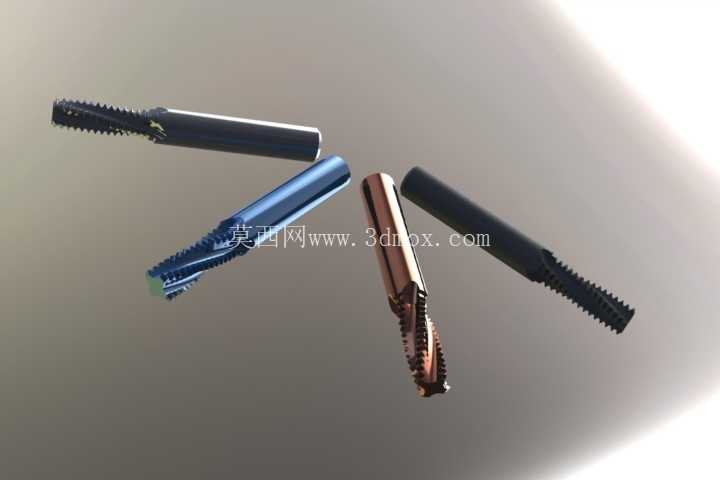

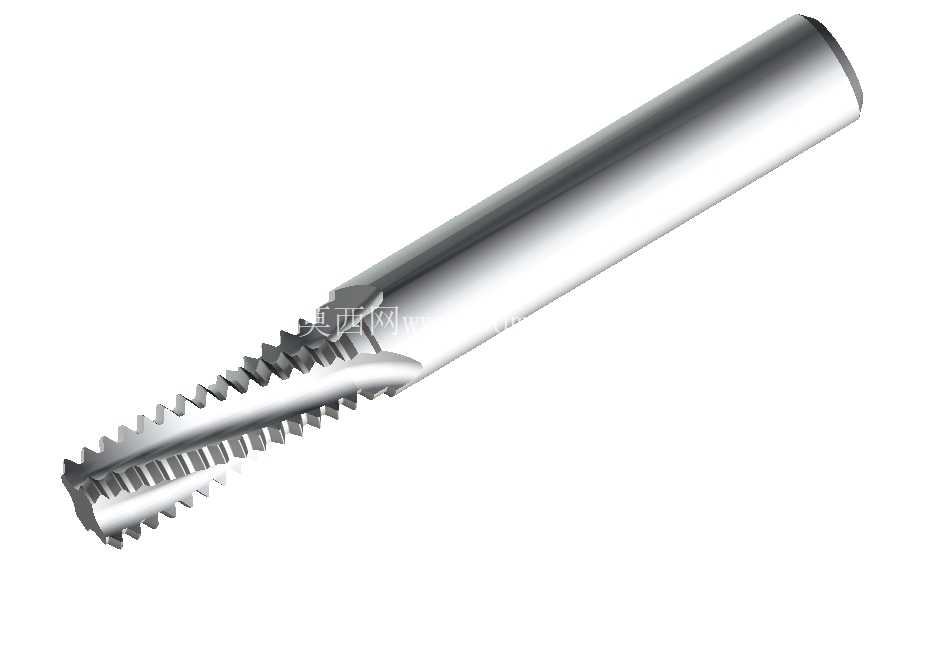

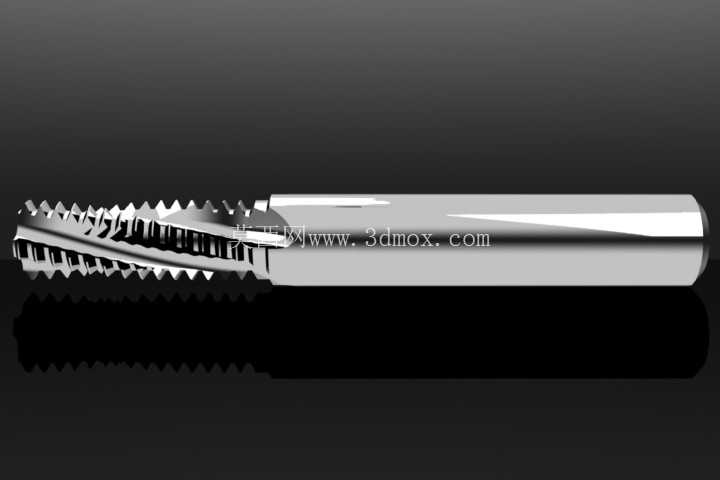

　　在精密金属切削加工场景中，螺纹铣削刀具是完成高精度内、外螺纹加工的核心工装，尤其适配小直径深孔螺纹、大直径薄壁件螺纹、难加工材料螺纹的加工需求，相比传统丝锥攻丝，这类刀具在加工过程中排屑更顺畅，刀具受力更均匀，能有效避免丝锥折断在工件内造成的零件报废问题，在航空航天零部件加工、液压阀块加工、精密模具零件加工领域应用十分广泛。这款螺纹铣刀采用整体硬质合金棒料为基体设计，整体为直柄圆柱结构，柄部直径公差严格按照h6级精度控制，可适配主流的ER弹簧夹头、液压刀柄、热缩刀柄，装夹后径向跳动可控制在0.003mm以内，能满足高速铣削的动平衡要求。

　　刀具切削部分采用多齿连续排布结构，牙型轮廓严格匹配公制、美制或英制标准螺纹的牙型角、牙高参数，单圈切削齿即可完成对应螺距螺纹的牙型成型，加工时通过机床三轴螺旋插补运动，一次走刀即可完成全深度螺纹的铣削加工，相比单齿螺纹铣刀加工效率提升3倍以上。设计过程中，切削齿的前角根据加工材料特性做了差异化匹配，加工钢件时前角控制在8-12度，加工不锈钢等粘滞材料时前角适当加大到12-15度，后角统一控制在6-8度，既保证切削刃的锋利度，又避免刃口强度不足出现崩损。排屑槽采用螺旋槽结构设计，螺旋角控制在30度，切削过程中切屑可沿螺旋槽顺畅排出，不会刮伤已加工的螺纹表面，能有效保证螺纹表面粗糙度达到Ra1.6以内。

　　刀具的柄部与切削部分之间设计有过渡 neck 结构，neck直径略小于螺纹小径，加工深孔螺纹时可避免刀杆与孔壁发生刮碰，加工深度可达到2倍刀具直径的深孔螺纹，覆盖绝大多数常规机械零件的螺纹加工深度需求。从安装边界来看，这款刀具的柄部长度根据不同直径规格做了标准化设计，直径6mm以下的小规格铣刀柄长控制在50mm，直径6-12mm的规格柄长控制在70mm，装夹时刀柄夹持长度不小于柄部直径的3倍，即可保证高速加工时的装夹刚性，避免加工过程中出现振刀导致的螺纹牙型缺损。

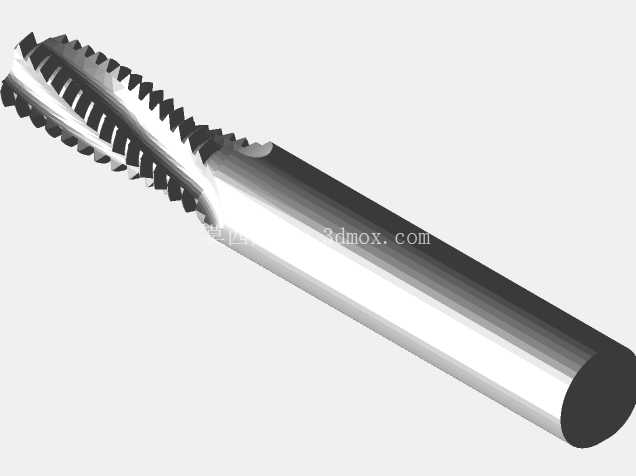

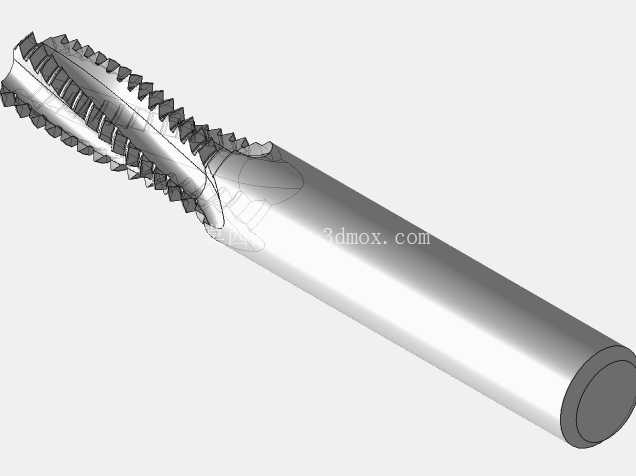

　　实际加工应用中，这款刀具可适配加工中心、数控铣床、车铣复合设备，加工时主轴转速根据刀具直径和加工材料调整，直径10mm的铣刀加工45号钢时线速度可达到80-120m/min，每齿进给量控制在0.03-0.05mm，加工出的螺纹精度可稳定达到6H/6g级，无需后续二次攻丝修整。针对盲孔螺纹加工场景，刀具切削部分的最前端做了倒角修磨，可直接加工到孔底位置，有效减少螺纹收尾长度，相比传统丝锥需要预留3倍螺距的退刀槽，这款刀具仅需预留1倍螺距的退刀空间，能大幅提升零件的空间利用率，在紧凑结构的液压阀块、航空结构件加工中优势尤为明显。建模过程中，螺纹牙型部分采用螺旋扫掠特征生成，严格保证每个切削齿的牙型轮廓度误差不超过0.005mm，排屑槽部分通过沿螺旋线扫掠切除生成，槽底圆角做了R0.2的圆滑过渡，避免热处理过程中出现应力集中导致的刀具开裂，柄部末端做了C1倒角，方便装夹时顺利导入刀柄夹孔，不会刮伤夹头内壁。
