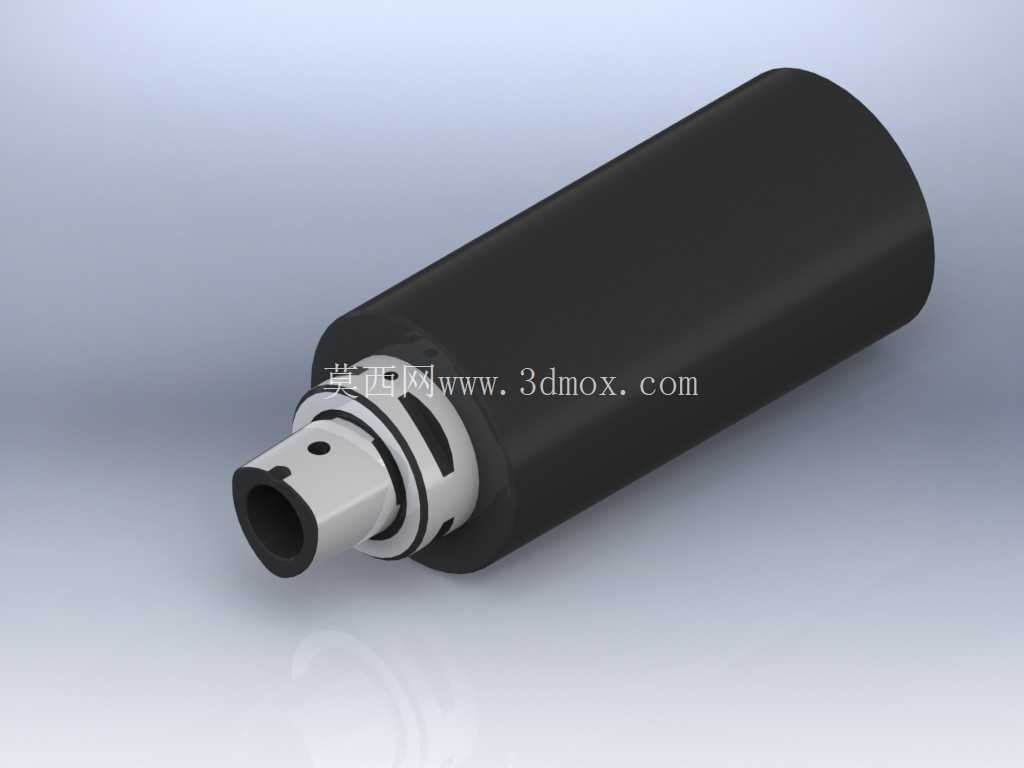

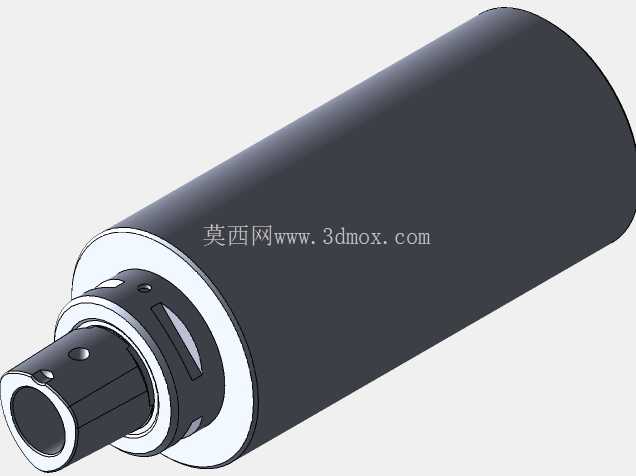

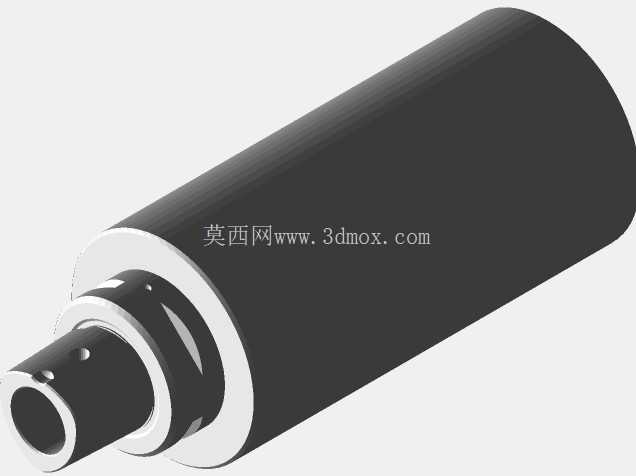

山特维克Capto C5接口毛坯刀柄结构

　　在数控加工车间的刀具配置体系里，Capto接口的刀柄是多工序复合加工场景下的核心连接部件，这款C5规格的毛坯刀柄，主要面向非标刀具定制、特殊工况刀柄改制的需求，区别于成品标准化刀柄，毛坯状态给后续二次加工留出了充足的调整空间，能适配部分常规成品刀柄无法覆盖的特殊装夹需求。从实际应用场景来看，这类毛坯刀柄多用于五轴加工中心、车铣复合设备的刀具系统搭建，当加工场景需要加长刀具悬伸、定制特殊角度的刀头连接结构，或是需要集成内冷通道的特殊走向时，标准化成品刀柄往往无法满足安装边界要求，采用对应接口规格的毛坯进行二次加工，能在保证接口连接精度的前提下，灵活适配各类特殊装夹需求，避免了从原材料开始加工整个刀柄的精度控制难题，也大幅缩短了非标刀具的制作周期。从功能特性上看，这款刀柄的核心功能段是前端的Capto C5接口，该接口采用三棱弧面的锥面配合结构，相比传统的7:24锥柄，具备更高的连接刚性与重复定位精度，在高速加工、重切削工况下能有效减少接口处的振动传递，保证加工过程中的刀具稳定性。接口段的密封槽、锁紧定位孔都按照标准接口尺寸成型，毛坯段预留的加工余量均匀，后续车削、磨削加工时不需要额外找正基准，能直接以成型的接口段作为定位基准加工尾部的装夹结构，有效保证二次加工后的整体同轴度要求。

　　从设计思路层面分析，这款毛坯的结构设计充分考虑了二次加工的工艺性，前端接口部分完全按照标准Capto C5的尺寸精度成型，不需要后续再进行加工，避免二次加工破坏接口的配合精度；中间的过渡段做了等直径的圆柱设计，既保证了刀柄整体的刚性，也给后续需要加工减震结构、调整环安装位留出了足够的加工空间；尾部的毛坯段预留了充足的长度余量，使用者可以根据实际机床的拉钉规格、主轴装夹深度要求，灵活加工对应的尾部结构，不管是加工成侧固式装夹结构、热缩装夹结构，还是焊接特殊的刀头连接段，都有足够的材料余量支撑。在外形尺寸与安装边界上，这款C5规格的接口端外径符合Capto标准的C5尺寸系列，对应的主轴接口拉钉位置、锁紧配合面的尺寸都和标准C5刀柄完全一致，安装时不需要对机床主轴的锁紧机构做任何调整，直接替换同规格的标准刀柄即可完成装夹。毛坯段的外径尺寸经过核算，既保证了足够的壁厚来承受切削过程中的扭矩载荷，也不会因为外径过大导致加工时和机床主轴周边的防护结构、工件夹具发生干涉，在常见的车铣复合设备、五轴加工中心上使用时，刀具摆动到极限角度也不会出现碰撞问题。

　　实际工程应用中，这类毛坯刀柄的使用场景非常明确，比如在加工深腔模具时，需要超长悬伸的刀具来避开工件的凸台结构，标准加长刀柄的长度规格有限，采用这种毛坯可以根据实际需要的悬伸长度加工尾部结构，同时可以在毛坯段内部加工减重孔、填充减震材料，在保证长度要求的同时控制刀柄的整体重量，减少主轴的负载。还有在一些专用组合刀具的制作场景中，需要在刀柄上集成多个刀头、安装内冷分流通道，标准刀柄的内部结构已经固定无法修改，采用毛坯就可以根据组合刀具的布局要求，灵活加工内部的冷却通道、外部的刀座安装位，同时保证前端和主轴连接的接口精度不受影响。

　　在结构细节上，接口端的两个定位销孔位置精度严格遵循Capto接口的公差要求，和主轴锁紧机构配合时能实现无间隙的弧面贴合，在传递大扭矩切削时不会出现打滑问题；接口处的密封槽尺寸匹配标准的O型圈规格，安装后能保证内冷通道的密封性，在高压内冷加工时不会出现冷却液泄漏的问题，保证切削液能准确输送到切削区域，提升刀具的冷却效果和排屑效率。毛坯部分的材料采用和标准刀柄一致的合金结构钢，经过预硬化处理，后续加工完成后不需要再进行整体热处理，避免热处理变形影响接口端的精度，只需要对加工后的配合面做表面淬火处理即可满足使用要求，大幅降低了二次加工的工艺难度。
