LM10UU直线运动无摩擦滑动轴承结构

在自动化生产线的直线往复工位、3D打印设备的运动轴导向、小型检测设备的滑台传动、包装机械的推料机构中，这类小内径直线滑动轴承是承担低摩擦直线导向的核心基础件，区别于传统深沟球轴承的旋转承载特性，该类轴承专门适配轴类零件的直线往复运动场景，可在有限安装空间内提供稳定的径向支撑，同时将运动过程中的滑动摩擦阻力降至极低水平，避免传动过程中出现卡顿、爬行等影响运动精度的问题。

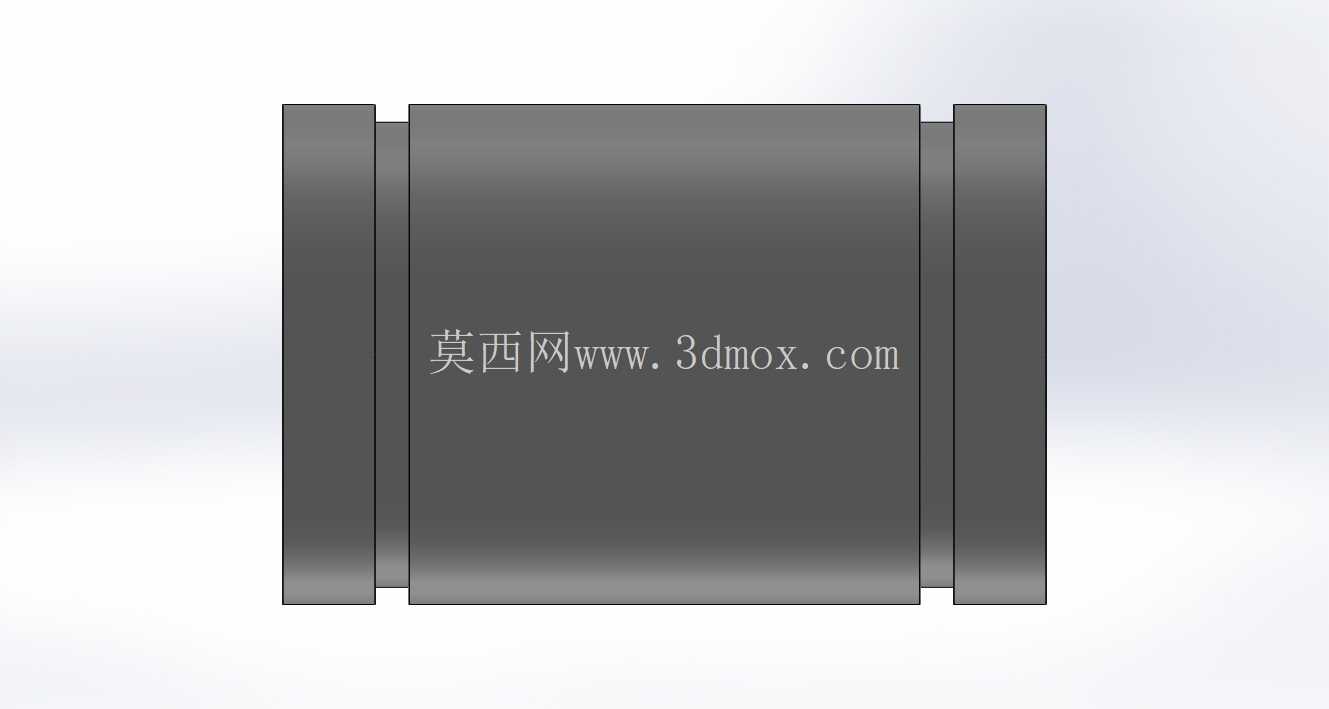

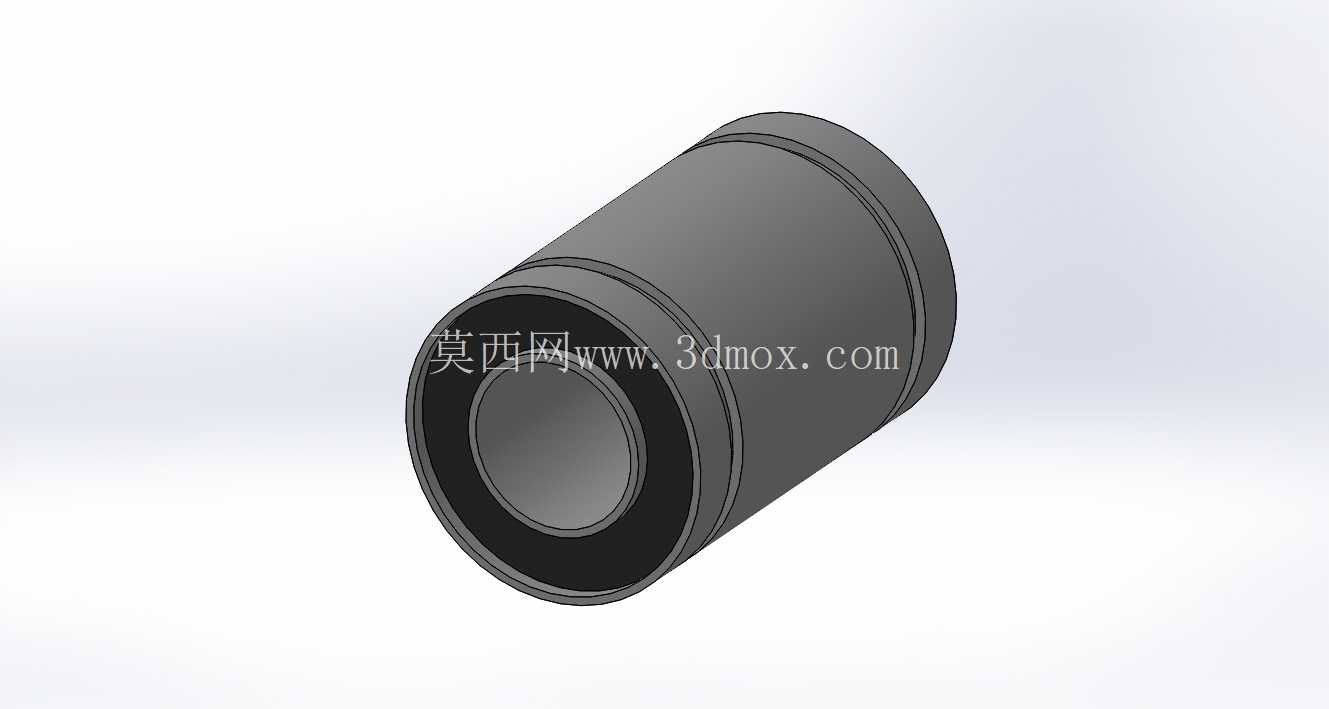

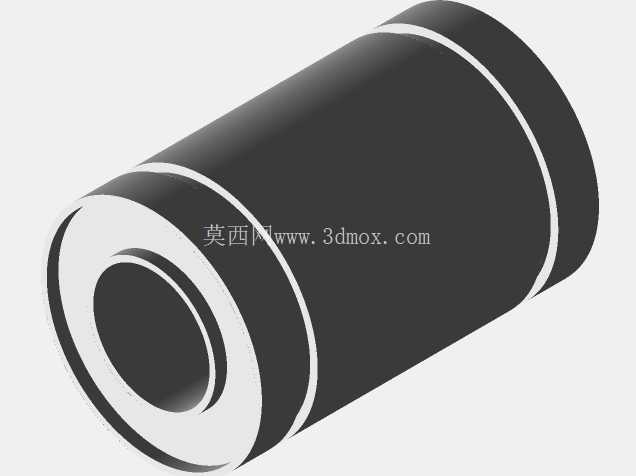

从功能特性来看，该轴承内孔公称半径为10毫米，适配直径20毫米的标准光轴作为运动配合件，整体为圆筒式一体式结构，外壁为光滑圆柱面，可直接压入安装座的对应内孔中完成固定，无需额外设计复杂的锁紧定位结构，安装便捷性较强。轴承内部的滚动体排布可保证轴件在做直线往复运动时，滚动接触替代传统滑动接触，摩擦系数仅为普通滑动导套的几十分之一，即使在低速微动的工况下，也不会出现粘滑现象，能够保证运动机构的进给精度稳定，同时长期运行的磨损量极低，可大幅降低设备的维护频次。

在设计思路上，该轴承采用对称式圆筒结构，两端的密封挡边可阻挡外界粉尘、切削液等杂质进入轴承内部的滚动体区域，避免杂质卡滞造成的运动阻力上升或者零件刮损。整体壁厚经过优化计算，在保证足够径向承载能力的前提下，尽可能压缩了径向安装尺寸，适配小型自动化设备紧凑的安装空间需求。轴承的内外圈同轴度公差控制在较高精度等级，可保证配合光轴在运动过程中不会出现偏摆，对于需要保证直线运动平行度的工位，比如点胶机的Z轴升降、激光雕刻机的X轴横向移动，这种高精度同轴度设计可有效避免运动轨迹偏移，保证加工或作业精度。

从安装边界来看，该轴承的轴向长度与外径尺寸遵循行业通用的标准规格，安装座的内孔公差需按照过渡配合要求加工，压入过程中需保证压装力均匀作用在轴承外圈端面，避免通过内圈传递压装力造成内部滚动体损伤。配合的光轴表面硬度需达到HRC60以上，表面粗糙度控制在Ra0.8以下，才能充分发挥轴承的低摩擦特性，同时延长使用寿命。在实际选型应用中，该类轴承通常成对使用，分别安装在运动滑台的两端支撑位置，可承受一定的径向载荷，但不适用于承受较大的轴向载荷，若工况存在轴向力，需额外设计轴向定位结构分担载荷。

在不同行业的实际应用中，这类小规格直线轴承的适配场景存在细微差异：在电子组装设备中，它多用于PCB板移栽滑台的导向，可保证移栽过程的位置重复精度；在小型输送设备中，它可作为导向轮的支撑轴套，保证输送皮带运行时的直线度；在实验检测仪器中，它用于检测探头的升降导向，避免探头移动时出现偏斜造成检测数据误差。设计建模过程中，需重点保证内孔与外圆的同轴度、两端面与轴线的垂直度，这些形位公差直接影响轴承安装后的运行精度，同时滚动体的滚道尺寸需与滚动体直径匹配，保证滚动体运转顺畅无卡滞，密封槽的尺寸需适配标准密封圈，实现可靠的防尘密封效果。
