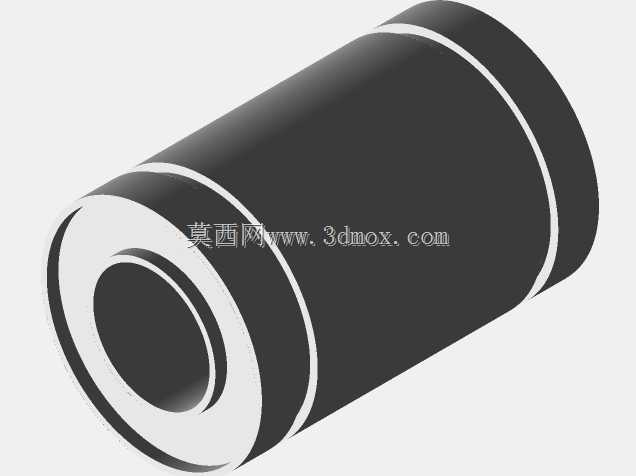

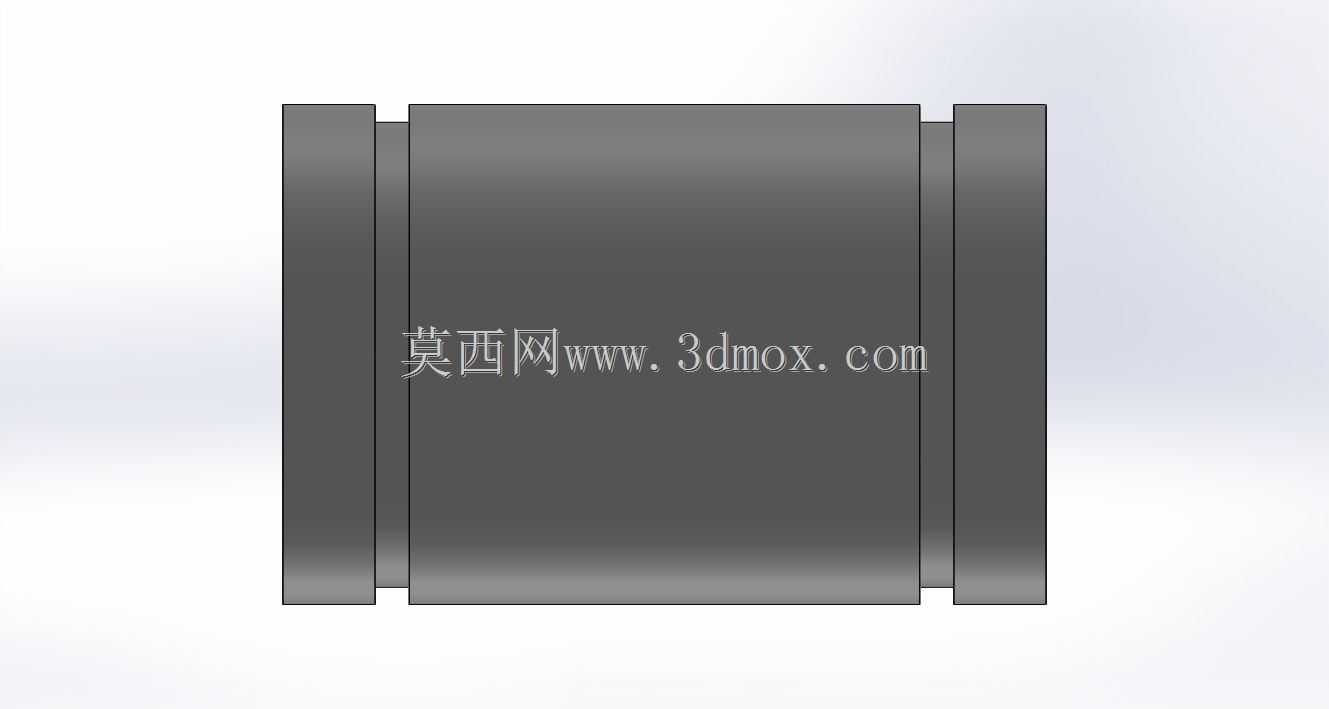

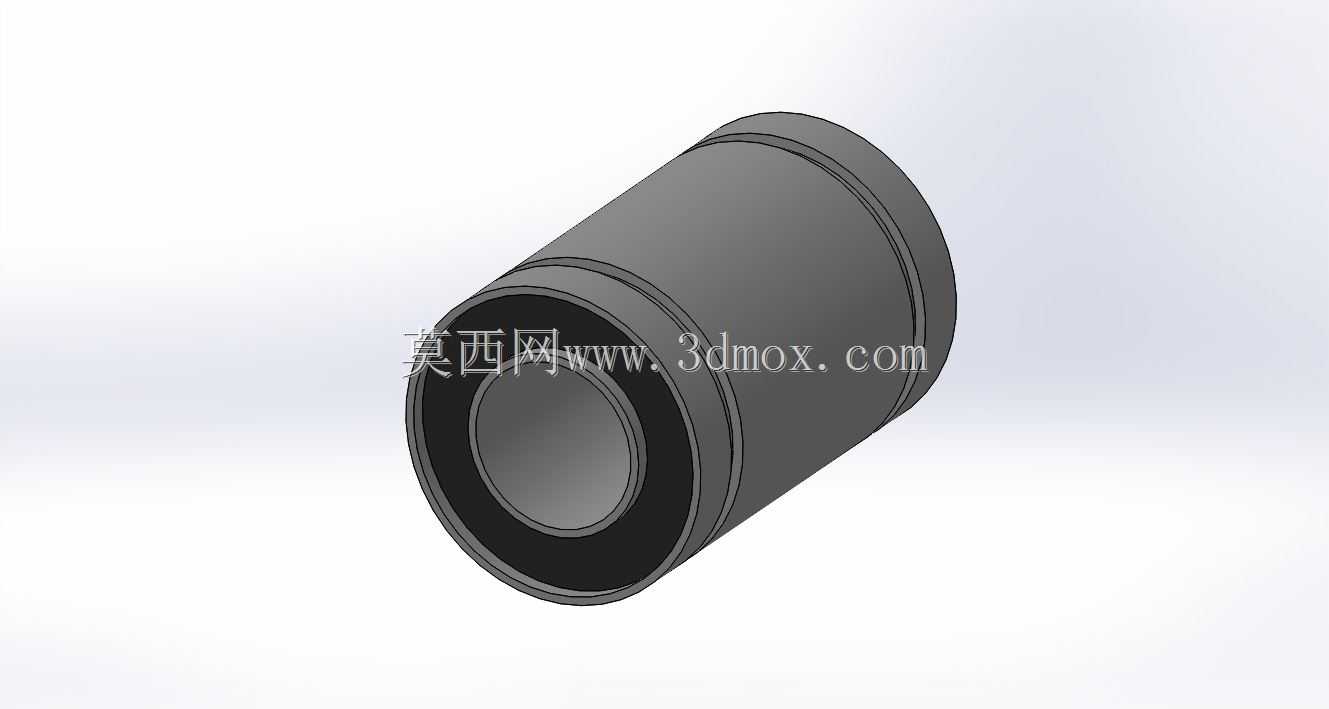

LM10UU直线运动滑动轴承结构

在做小型自动化滑台、3D打印运动轴、桌面级检测设备的直线运动结构选型时，LM10UU这类直线滑动轴承是出镜率极高的部件，它的核心作用是为直径10mm的光轴提供低阻力的直线往复运动支撑，避免运动过程中出现卡滞、径向窜动的问题。从结构设计来看，这款轴承采用筒式整体外形，外壳为金属材质保证整体刚性，内部设置保持架与滚动体列，能够在轴向上实现无摩擦的往复滑动，相比同尺寸的铜套滑动结构，它的运动阻力更低，长时间往复运行的磨损量更小，不需要频繁添加润滑脂就能维持稳定的运动精度。做结构布局的时候要注意，这款轴承的外径、总长都有标准的安装边界，通常是配合对应的轴承座做压装固定，安装时要保证轴承内孔与配套光轴的同轴度，不能出现偏斜压装的情况，否则会导致滚动体受力不均，不仅会增大运动阻力，还会大幅缩短轴承的使用寿命，甚至出现运行卡顿的问题。在实际设备应用场景里，这类小规格直线轴承常被用在轻负载的直线运动机构上，比如小型点胶机的Z轴升降结构、自动化分拣设备的拨料往复轴、实验测试仪器的样本推送滑台，这类场景的负载普遍不大，运动行程多在数百毫米范围内，对运动的平顺性有一定要求，但不需要承受大的径向冲击载荷。设计建模的时候，要还原轴承两端的密封挡边结构，这部分结构的作用是阻挡外界的粉尘、碎屑进入轴承内部的滚动体区域，避免杂质卡滞滚动体造成运动不畅；同时要注意轴承内孔与外壳的同轴度公差，建模时预留合理的安装配合间隙，压装配合面的粗糙度要符合通用五金配件的安装要求，避免压装时出现外壳变形挤坏内部保持架的问题。很多刚入行的结构工程师做选型时容易忽略轴承的额定动负载参数，实际上LM10UU的负载能力是匹配10mm光轴的轻载场景的，如果机构需要承受较大的径向偏载，就不能选用这类标准直线轴承，需要考虑带法兰的加长型轴承或者直线导轨结构。另外在装配环节，这类轴承不允许敲击内圈进行压装，必须均匀施压轴承外圈端面将其压入安装座内，否则很容易造成内部保持架变形，导致后续运行出现异响、阻力增大的问题。从运动特性来说，这款轴承可以实现轴与轴承座之间的相对直线滑动，既可以是轴承固定光轴做往复运动，也可以是光轴固定轴承带动负载做往复运动，两种安装方式都能获得稳定的低摩擦运动效果，在小型自动化设备的轻量化结构设计中，这种标准件的应用能够大幅减少非标加工的工作量，降低设备的整体制造成本，同时也方便后续的维护更换，不需要单独定制非标滑动部件。
