Fox36前叉防尘密封安装工装结构

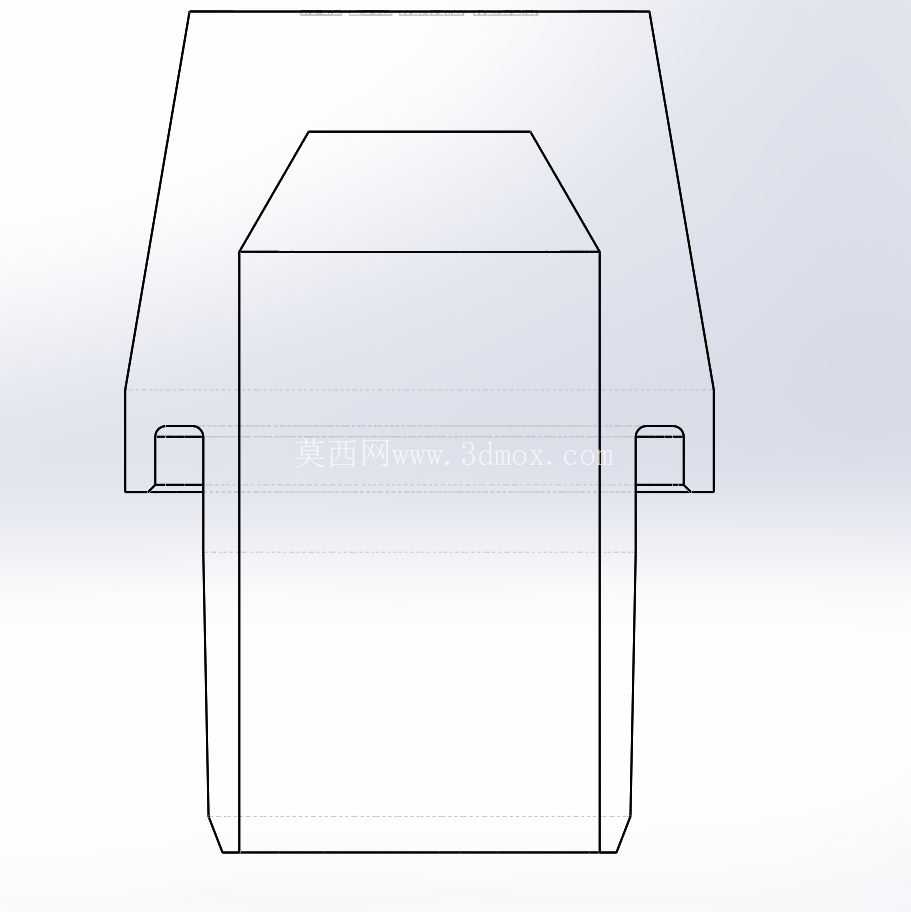

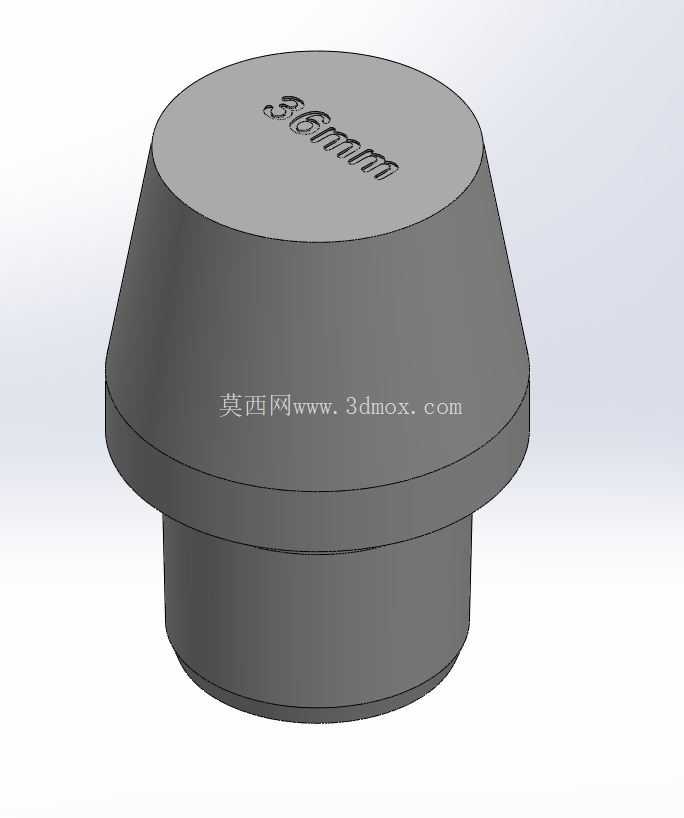

　　从结构形态来看，整体采用变径阶梯式柱体设计，上部为大直径握持施压段，表面做了防滑的平面处理，方便作业时手部施力或者配合橡胶锤轻敲施压，下部为与Fox36尘封内圈精准适配的定位段，压入作业时定位段可以完全嵌入尘封内孔，保证施压过程中尘封整体受力均匀，不会出现单边偏斜的问题。两段结构之间做了过渡锥面设计，既可以在对位时起到导向作用，避免工具与尘封硬接触刮伤密封橡胶，也能适配不同批次尘封的微小尺寸公差，不会出现卡滞或者间隙过大的问题。山地车前叉的密封维护一直是骑行爱好者与车店技师的高频作业场景，Fox36作为大行程山地车前叉的经典型号，其尘封安装的精度直接决定前叉的防尘防水性能、内管磨损速率与整体使用寿命。传统安装作业中，技师常使用塑料撬棒、橡胶锤配合手工对位压入，很容易出现尘封偏斜、密封唇口划伤、压入深度不均的问题，轻则导致密封失效进灰进水，重则刮花内管镀层造成前叉漏油报废，这款专用的尘封安装工具正是针对这类作业痛点设计的适配结构。

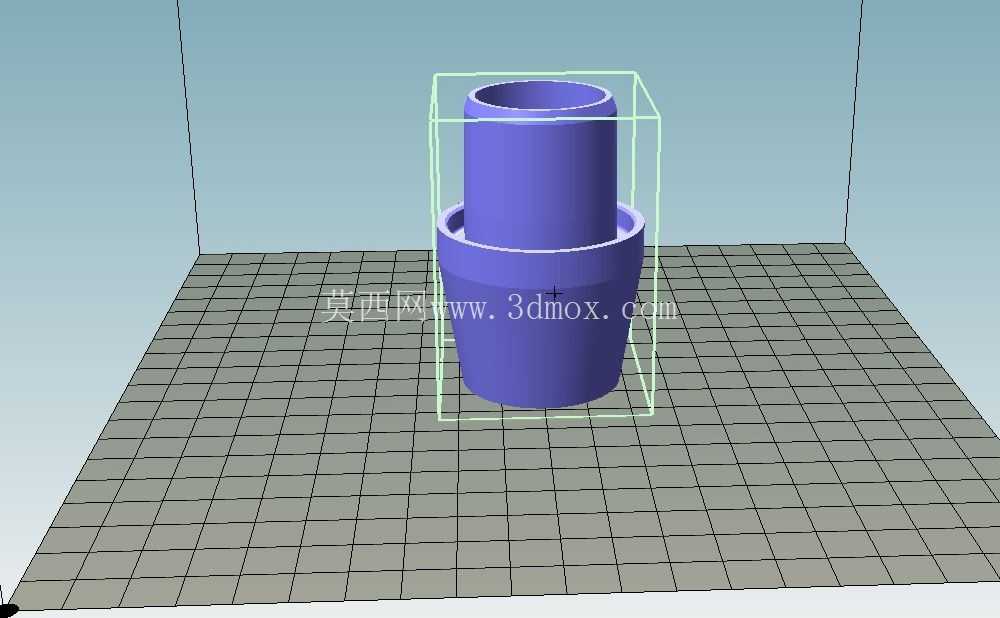

　　设计过程中充分考虑了3D打印的工艺特性，结构没有悬空的薄壁特征，所有受力部位都做了壁厚加强，顶部与底部的实心层设置保证了施压端面的结构强度，不会因为敲击受力出现层间开裂，20%的填充密度在保证整体刚性的同时控制了打印耗材用量，0.3mm的层厚设置平衡了打印效率与表面精度，不需要额外做后处理就能直接投入使用。从安装边界来看，工具下部定位段的外径与Fox36前叉上管的尘封安装位完全匹配，压入到位后工具的阶梯端面会刚好贴合尘封的上表面，不会出现压入过深顶坏尘封内部海绵圈，或者压入深度不足导致密封不严的问题，作业时不需要额外测量压入深度，只要将工具压至阶梯面与前叉肩盖平面齐平即可完成安装，大幅降低了作业的技术门槛，即使是新手玩家也能独立完成尘封更换作业。

　　实际使用场景中，这款工具既可以用于车店的日常维保作业，提升前叉维护的效率与安装良率，也适合个人骑行爱好者自行维护前叉时使用，不需要采购昂贵的专用压入工具，通过普通桌面级FDM3D打印机就能制作出适配的工装结构。相比通用的压入工具，这款专用结构完全贴合Fox36尘封的外形尺寸，施压过程中受力面完全覆盖尘封的硬质外圈，不会直接压到密封橡胶唇口，从根源上避免了安装过程中密封件变形、唇口翻边的问题。结构的边角位置都做了圆角过渡处理，没有尖锐的棱角，既不会在作业过程中划伤前叉的阳极氧化表面，也避免了3D打印后尖锐边角容易崩裂的问题，提升了工具本身的耐用性。

　　上部的大直径段除了作为施压面之外，也可以作为握持位，手工压入时可以更好地控制施力方向，保证工具始终与前叉上管保持同轴，不会出现歪斜压入的情况。针对山地车前叉维护的实际工况，工具的整体长度控制在合理范围内，即使前叉安装在整车上，不需要拆卸前叉也能完成尘封的压入作业，减少了维护时的拆卸工作量。在密封件安装作业中，同轴度与受力均匀性是决定安装质量的核心要素，这款结构通过阶梯定位的设计，从物理层面限制了安装过程中的径向偏移，不需要技师反复调整对位，只要将工具套入尘封即可保证压入过程的同轴度，相比手工对位安装的方式，作业效率提升数倍，同时安装后的密封件贴合度更高，密封性能更稳定，能有效延长前叉的维护周期，减少因为密封失效导致的内管磨损、阻尼油变质等问题。
