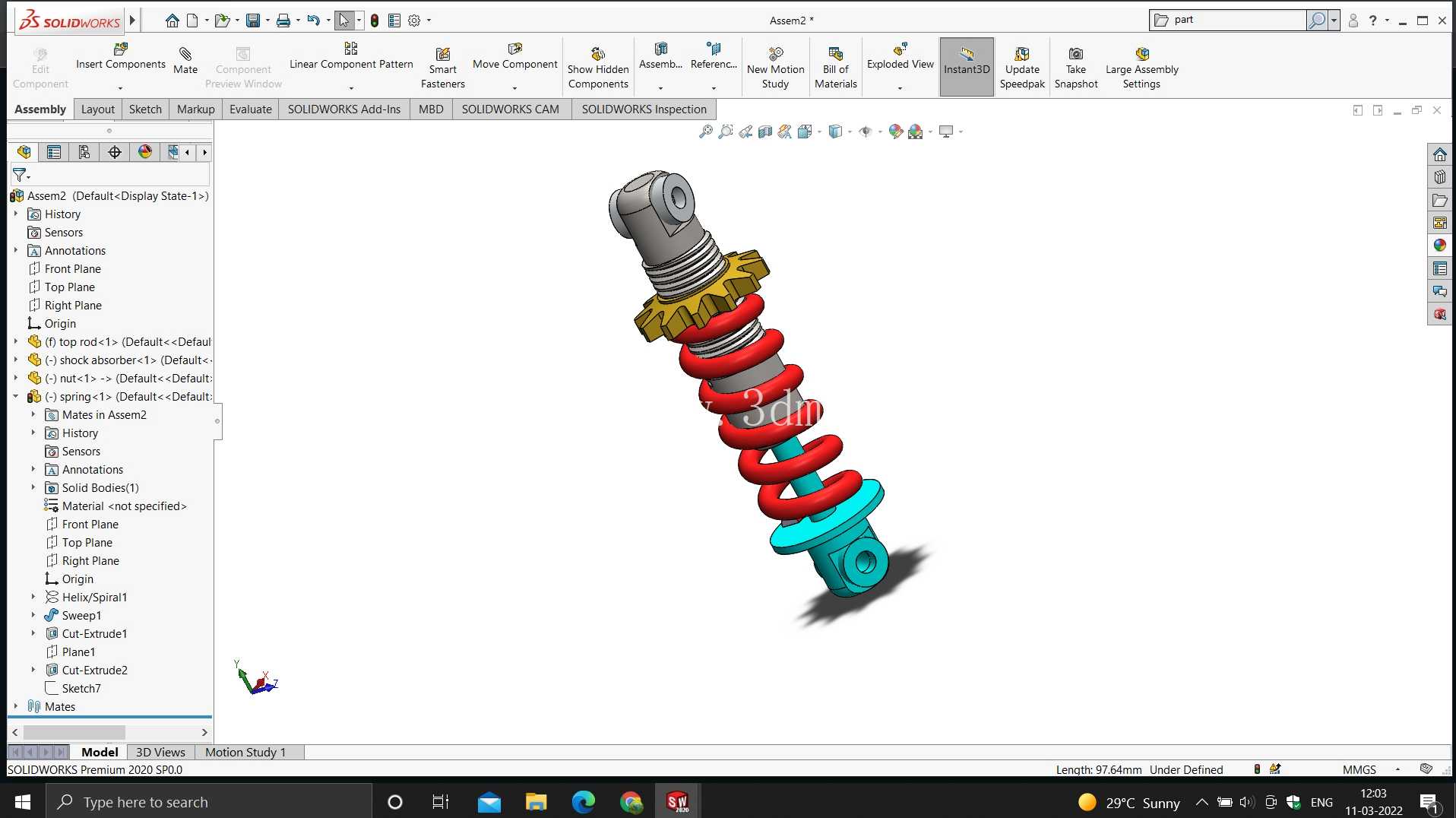

在两轮代步、运动骑行装备的悬架系统设计中，这类螺旋弹簧式减震构件是承担路面冲击缓冲、振动衰减的核心执行部件，日常选型与建模过程中，需要优先匹配安装边界的硬约束，再逐步校核功能特性与工况适配性。从实际装车场景来看，这类减震构件多应用在山地自行车、电动自行车的后悬架连接位置，一端通过带通孔的吊耳结构连接车架主立管附近的安装座，另一端通过同规格的铰接端连接后摇臂，当骑行过程中车轮碾过路面凸起、坑洼时，后摇臂绕铰接点摆动，带动减震构件产生轴向伸缩，将路面传递的瞬时冲击动能转化为弹簧的弹性势能，再配合阻尼结构逐步耗散振动能量，避免刚性冲击直接传递到骑行者身体，同时保证车轮始终贴合路面，提升抓地稳定性，避免骑行过程中出现车轮跳离路面导致的操控失控风险。

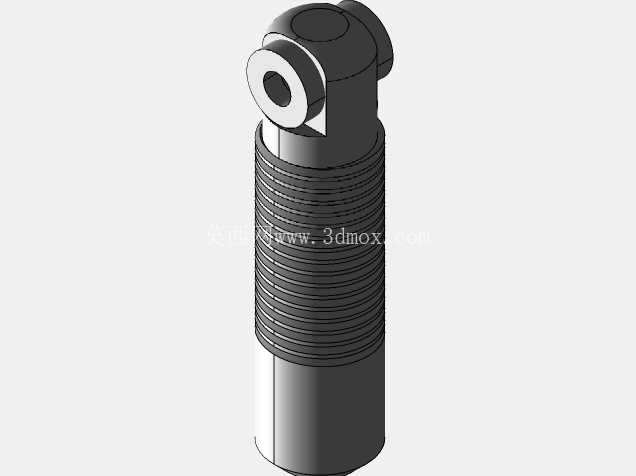

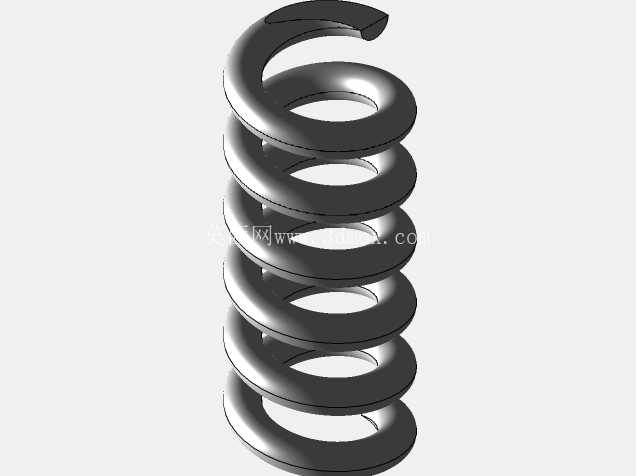

从结构设计思路来看，该构件采用圆柱螺旋压缩弹簧作为核心弹性元件，弹簧选用红色涂装的合金弹簧钢材质，中径、线径、有效圈数的参数匹配需要对应预设的承载阈值，针对普通民用越野自行车的使用场景，通常需要满足单人骑行加常规负重下100-150kg的静载承载能力，动载行程控制在50-80mm区间，避免行程过长导致悬架过软出现打底问题，也防止行程过短无法有效过滤高频小幅振动。弹簧内侧设置的灰色筒状结构为阻尼芯体的外护罩，一方面避免骑行过程中泥水、沙尘侵入阻尼芯的密封结构，延长密封件的使用寿命，另一方面可以约束弹簧的压缩轨迹，避免弹簧在大载荷压缩时出现径向侧弯，保证弹性力始终沿轴向输出，减少铰接端的额外径向载荷，降低连接销轴的磨损速率。

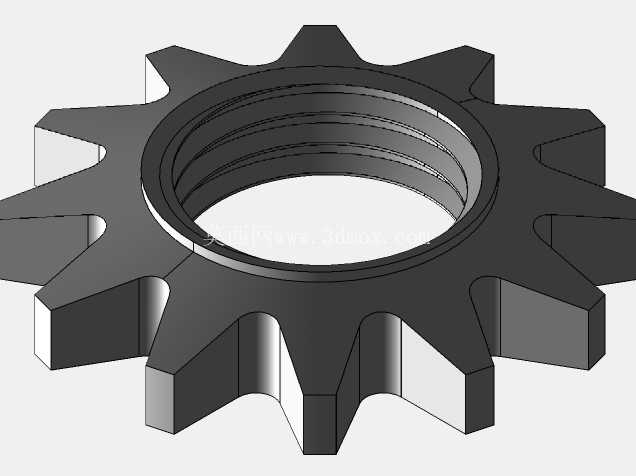

构件中部的金色齿轮状调节环是预紧力调节结构，通过环体内侧的梯形螺纹与阻尼筒外壁的螺纹段配合，旋转调节环即可改变弹簧的初始预压缩量，适配不同体重骑行者的使用需求：体重较大的骑行者可以顺时针旋转调节环，增大弹簧预紧力，避免日常骑行时弹簧出现过量预压缩导致有效行程不足；体重较轻的骑行者可以逆时针旋转调节环，减小预紧力，保证小冲击下减震结构也能产生有效伸缩，提升滤震表现。调节环外侧的齿状结构是为了增大旋转操作时的摩擦力，无需专用工具即可徒手完成调节，同时齿槽可以配合阻尼筒上的定位卡点，避免骑行过程中振动导致调节环自行旋转移位，保证预紧力参数的稳定性。

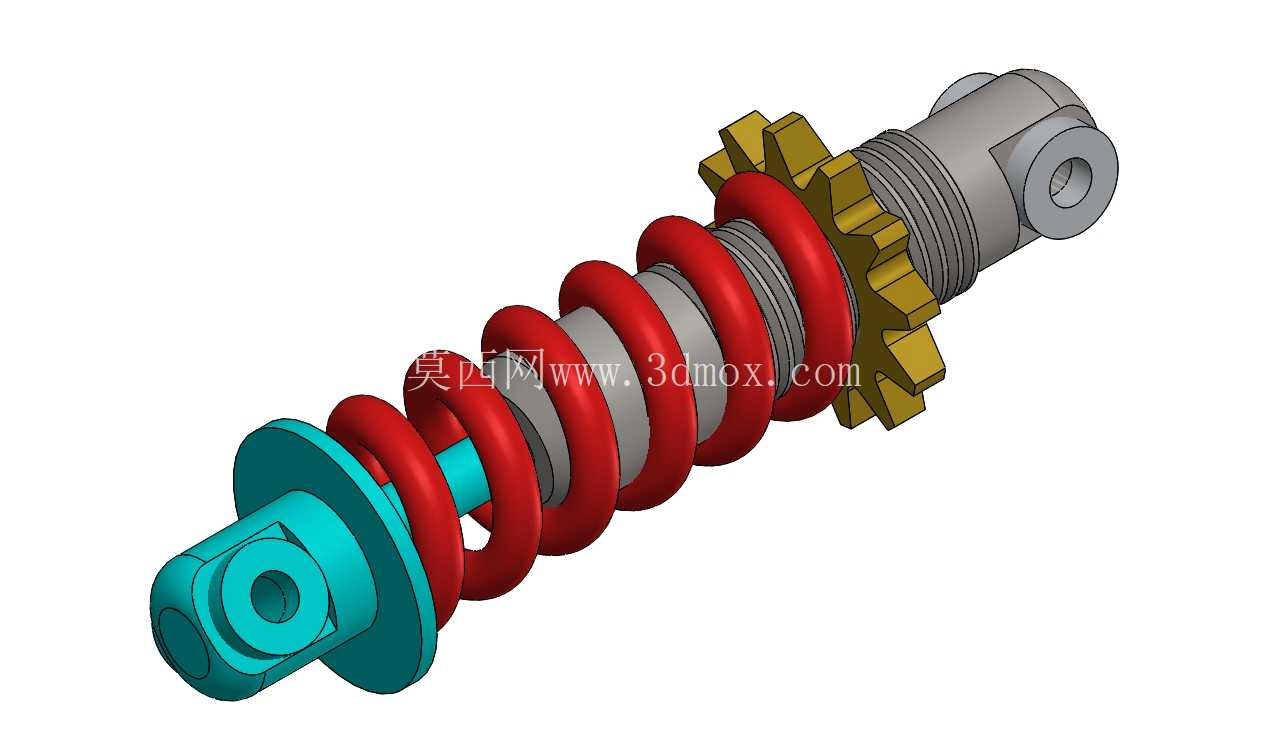

两端的青绿色端座与银灰色铰接端采用高强度铝合金压铸成型，在保证结构强度的前提下尽可能降低构件整体重量，端座上的法兰结构承担弹簧的轴向支撑作用，接触面做了平面度精加工处理，保证弹簧端面与支撑面完全贴合，避免局部应力集中导致弹簧端部出现早期断裂。铰接端的通孔为标准销轴安装孔，孔径与同规格自行车悬架的连接销轴尺寸匹配，安装时需要在孔内加装自润滑衬套，减少铰接转动过程中的磨损，同时可以补偿少量的安装角度偏差，降低装配精度要求。

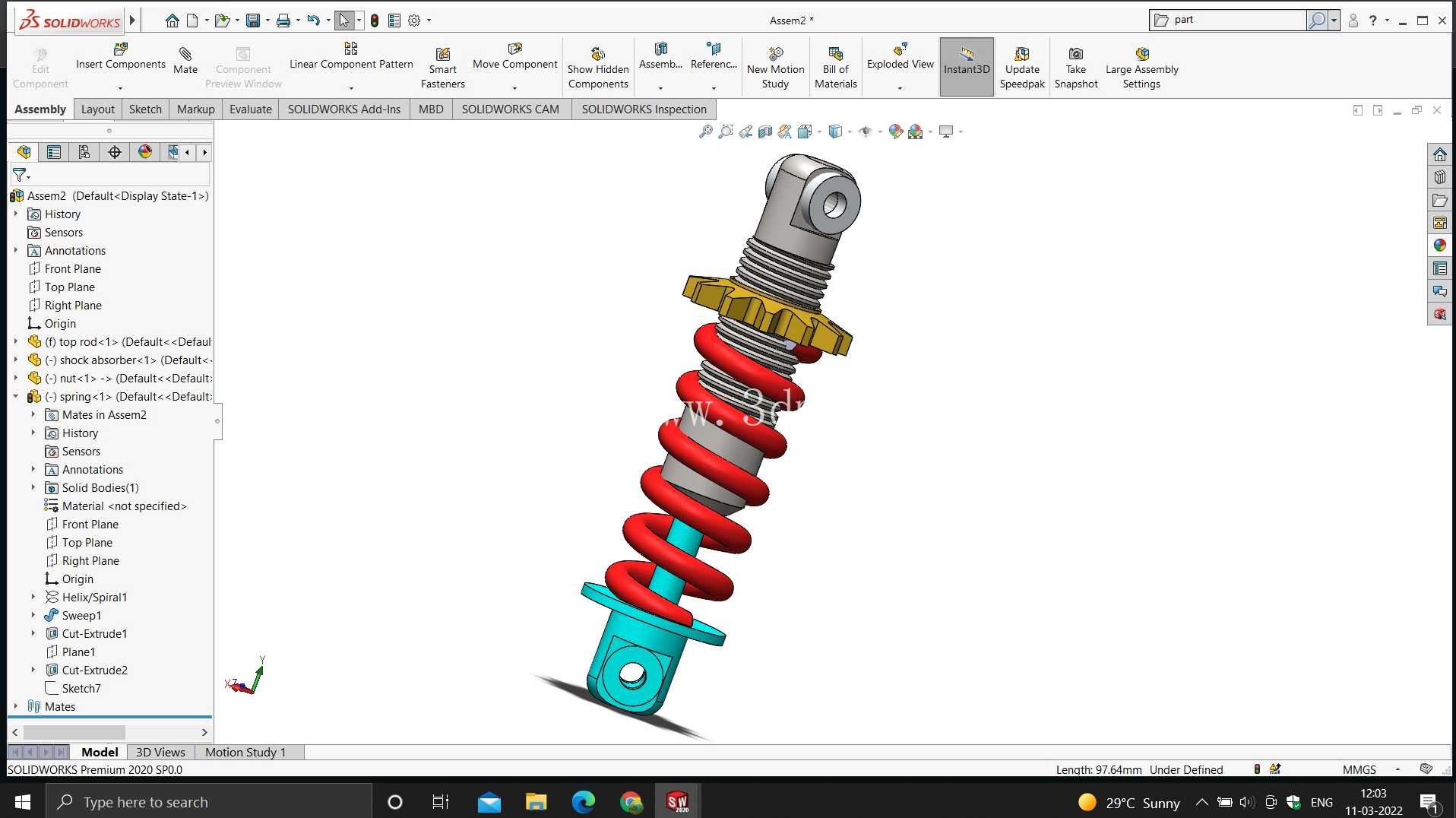

从安装边界尺寸来看，该减震构件的完全伸展总长度控制在190-210mm区间，完全压缩后的长度为130-150mm，最大外径不超过60mm，安装时需要预留足够的径向摆动空间，避免减震器伸缩过程中与车架、后摇臂的结构件产生运动干涉。建模过程中需要重点校核弹簧压缩到最短行程时的并圈间隙，保证各圈弹簧之间预留0.5-1mm的间隙，避免并圈碰撞产生异响，同时需要验证调节环在全行程调节范围内，不会与弹簧端座、阻尼筒外罩产生结构干涉。针对不同使用场景的适配，若用于城市通勤电动自行车，可适当降低弹簧刚度，提升低速过坎的舒适性；若用于重度越野山地车，则需要增大弹簧线径提升刚度，同时增加阻尼油的粘度，提升大冲击下的振动衰减能力，避免连续颠簸时出现弹簧余振导致的操控飘忽问题。日常结构校核时，还需要重点关注铰接端的耳片强度，通过有限元分析模拟最大冲击载荷下的应力分布，保证耳片开孔位置的应力值低于材料的屈服强度，避免大冲击下出现耳片断裂的失效问题，同时弹簧的两端支撑圈需要做并紧磨平处理，保证支撑面的贴合度，减少弹簧工作过程中的偏载磨损。
