电助力自行车中置电机安装固定夹具结构

日常接触电助力自行车改装、整车装配的一线结构工程师都清楚，中置电机的安装定位精度直接决定整套动力系统的传动效率、骑行异响概率以及长期使用的结构可靠性，这套适配Sunstar ibike系列的电机夹具，正是针对第三代迭代版本中暴露的中心柱配合偏差问题做的定向优化结构。

从实际应用场景来看，这套夹具主要服务于两类工况：一类是民用休闲电助力自行车的量产线装配工位，作为电机与车架五通部位的连接载体，需要兼容不同管径的铝合金、铬钼钢车架下管与平叉衔接位，保证电机输出轴与牙盘曲柄的同轴度控制在0.1mm以内，避免链条传动过程中出现偏磨、跳齿问题；另一类是售后改装场景，针对存量普通自行车升级电助力系统的需求，夹具预留了足够的安装调节余量，不需要对原车车架做焊接、打磨等破坏性改造，仅通过标准紧固件就能完成电机的固定，适配市面上多数常规尺寸的城市车、山地车车架五通规格。

从功能特性上拆解，这套夹具首先承担的是电机本体的载荷承载作用，中置电机本身重量在3-4kg区间，加上骑行过程中踩踏反冲、路面颠簸带来的交变载荷，夹具的结构强度需要满足10万次以上的踩踏疲劳测试要求，不会出现开裂、形变位移。其次是定位限位功能，夹具与电机外壳的配合面做了凹凸定位止口，安装时不需要反复调整对齐，止口卡合后就能保证电机输出轴与曲柄安装位的同轴度，降低装配工人的调校难度。另外在靠近曲柄的一侧，夹具集成了止动限位结构，能够避免大扭矩输出时电机本体跟转，抵消踩踏和电机动力输出叠加带来的反向扭矩，防止固定螺栓受剪切力断裂。

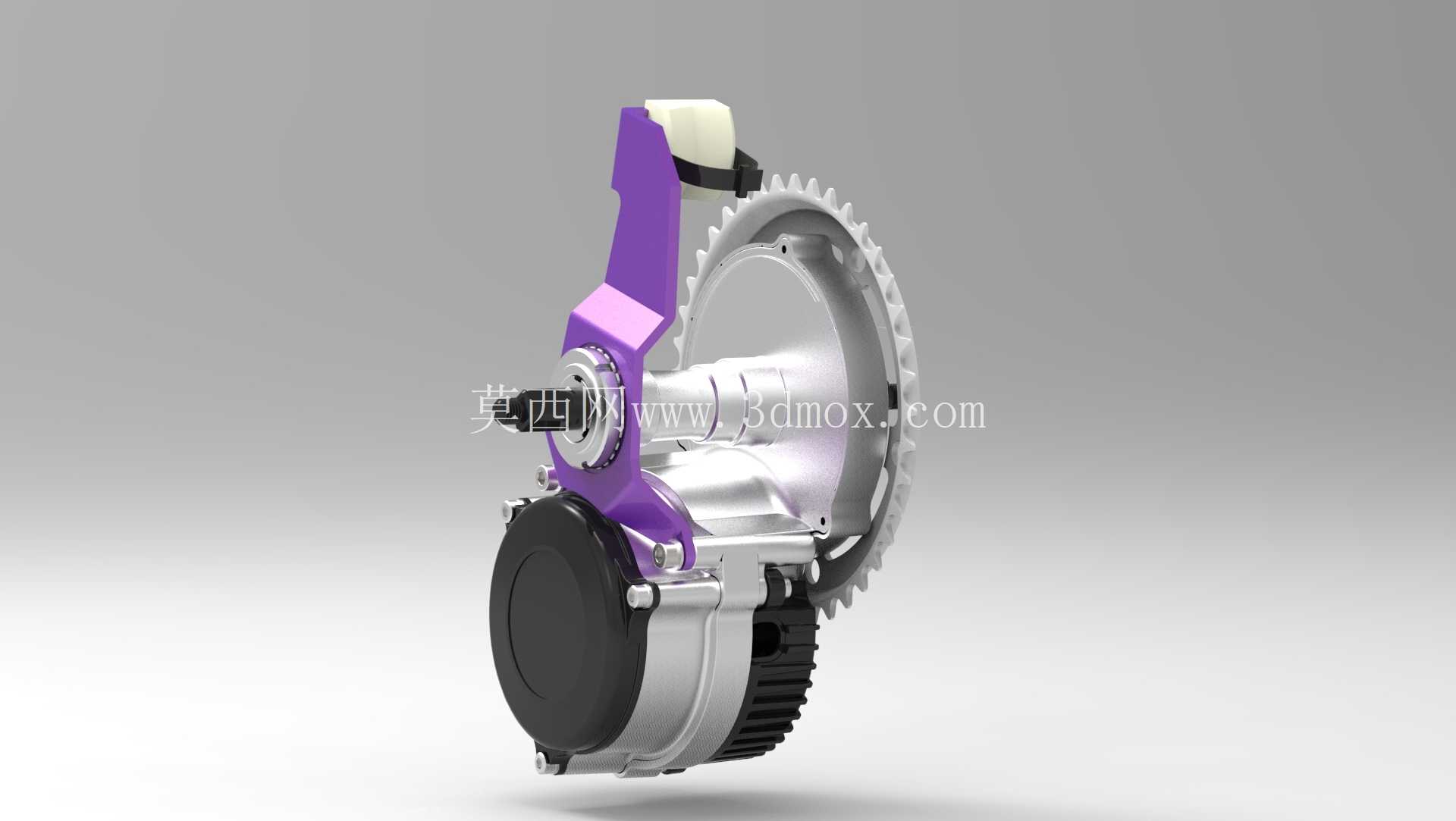

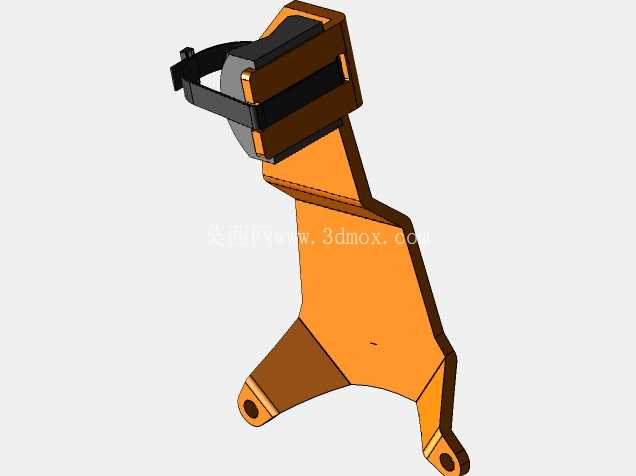

设计思路上，这个v3版本重点修正了前两代产品在中心柱配合位的公差冗余问题，之前的版本中心柱定位孔与车架安装柱的配合间隙预留过大，在大扭矩爬坡工况下容易出现电机轻微偏转，长期使用会导致固定螺栓松动、链条偏移掉链。这次迭代把中心柱配合位的公差带收窄到H7/g6的间隙配合区间，既保证安装时能够顺利套入，又把径向晃动量控制在0.05mm以内，同时在夹具与车架下管的贴合面增加了防滑齿纹结构，不需要额外增加防滑垫片就能增大接触摩擦力，进一步降低螺栓松动的概率。夹具的外形轮廓做了避让优化，在靠近车轮辐条、链条的一侧都做了圆弧倒角和内收设计，避免骑行过程中出现结构剐蹭辐条、蹭链条的问题，紫色的主体结构部分采用高强度压铸铝合金成型，兼顾轻量化和结构强度，黑色的连接臂部分采用45号钢调质处理，承担曲柄踩踏带来的主要载荷。

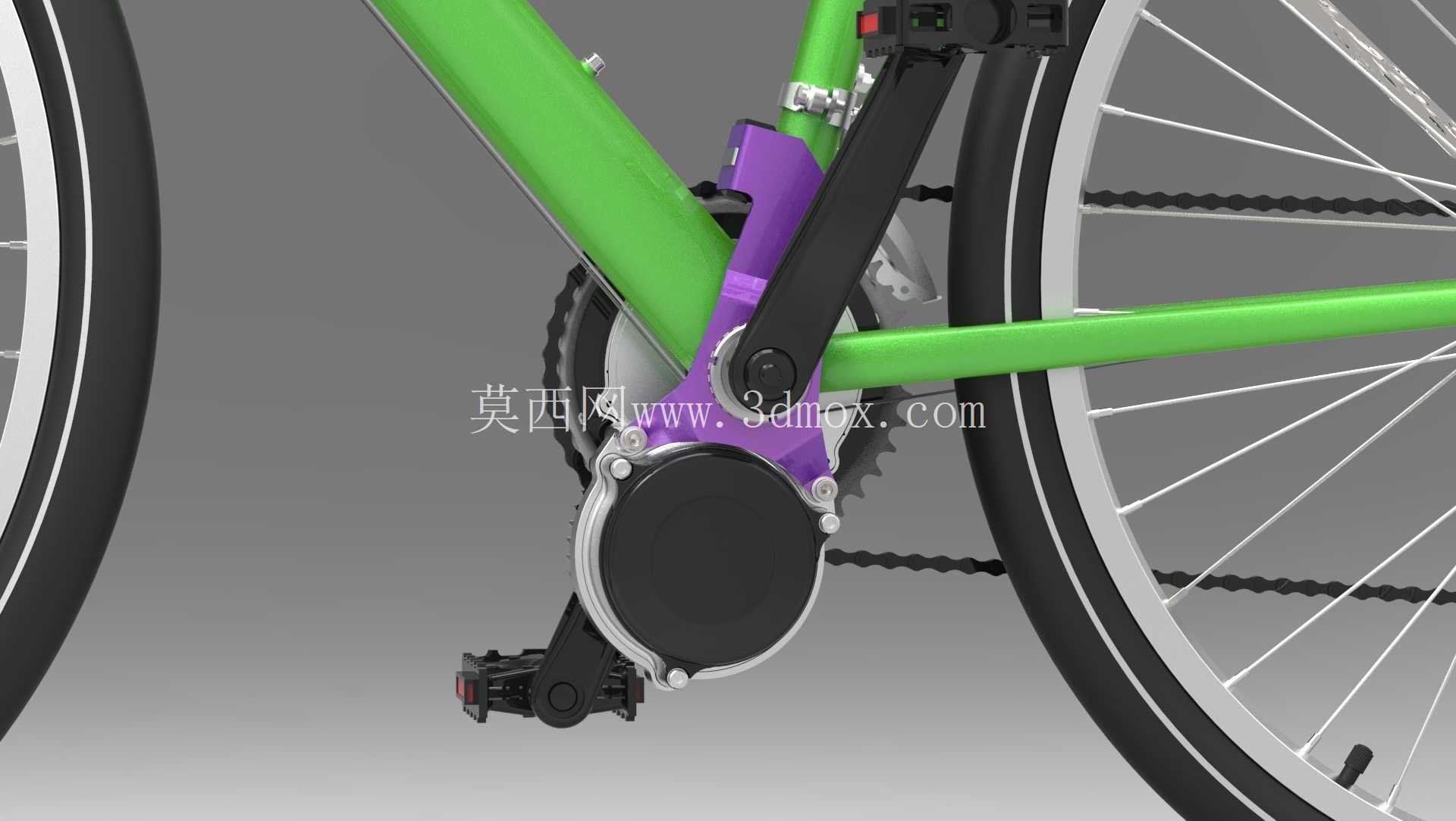

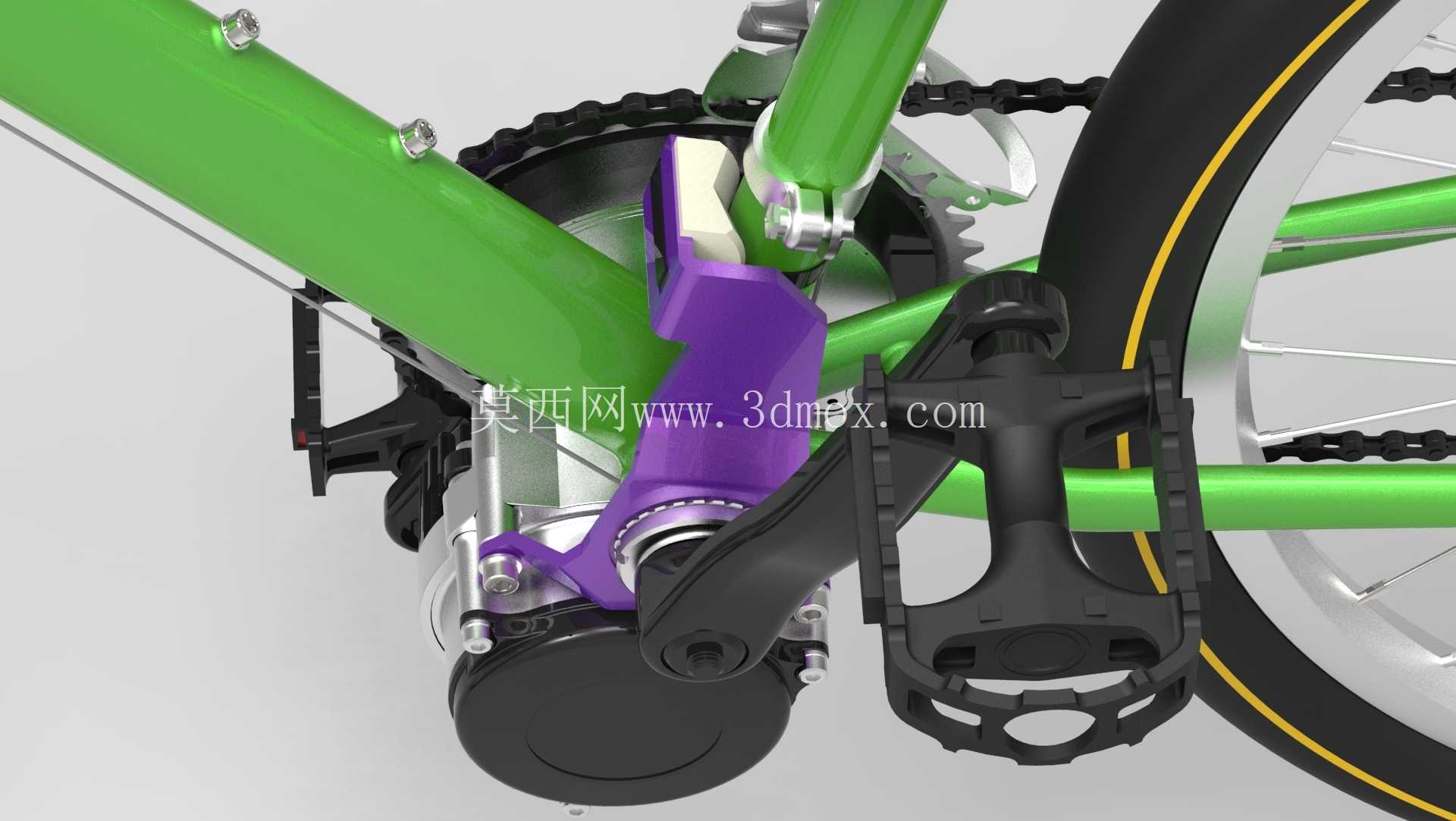

从安装边界和尺寸参数来看，这套夹具适配的电机本体外径为120mm，夹具整体包裹电机下半部分约1/3的外壳区域，安装后整体突出车架下管的厚度不超过45mm，不会出现电机位置过低磕碰路面减速带、石块的问题，纵向安装尺寸覆盖五通中心上下80mm区间，与曲柄转动轨迹的最小间隙保持在8mm以上，曲柄转动全程不会与夹具本体产生干涉。夹具上预留的固定螺栓孔位采用标准M6规格，孔位间距与市面上主流的中置电机安装孔距完全兼容，不需要重新打孔攻丝就能直接替换旧版本的夹具结构。在走线空间预留上，夹具侧面设计了专门的线槽卡位，能够把电机的电源线、信号线规整固定在夹具与车架的缝隙内，避免线路外露被车轮卷扯、被雨水侵蚀。

实际装车测试过程中，这套夹具在1:1助力模式下连续爬坡20公里，固定螺栓的扭矩衰减率不超过5%，电机本体没有出现任何位移，传动过程中没有因为同轴度问题产生异响，相比前两代产品，装配时的调校时间缩短了60%，不需要反复加垫片调整间隙，普通维修师傅借助常规内六角工具就能在15分钟内完成整套电机的安装固定。针对压铸成型的工艺特性，夹具的所有壁厚都保持在3-5mm的均匀区间，没有出现壁厚突变导致的压铸气孔、缩松问题，成型后的成品率能够稳定在95%以上，适合批量量产加工。
