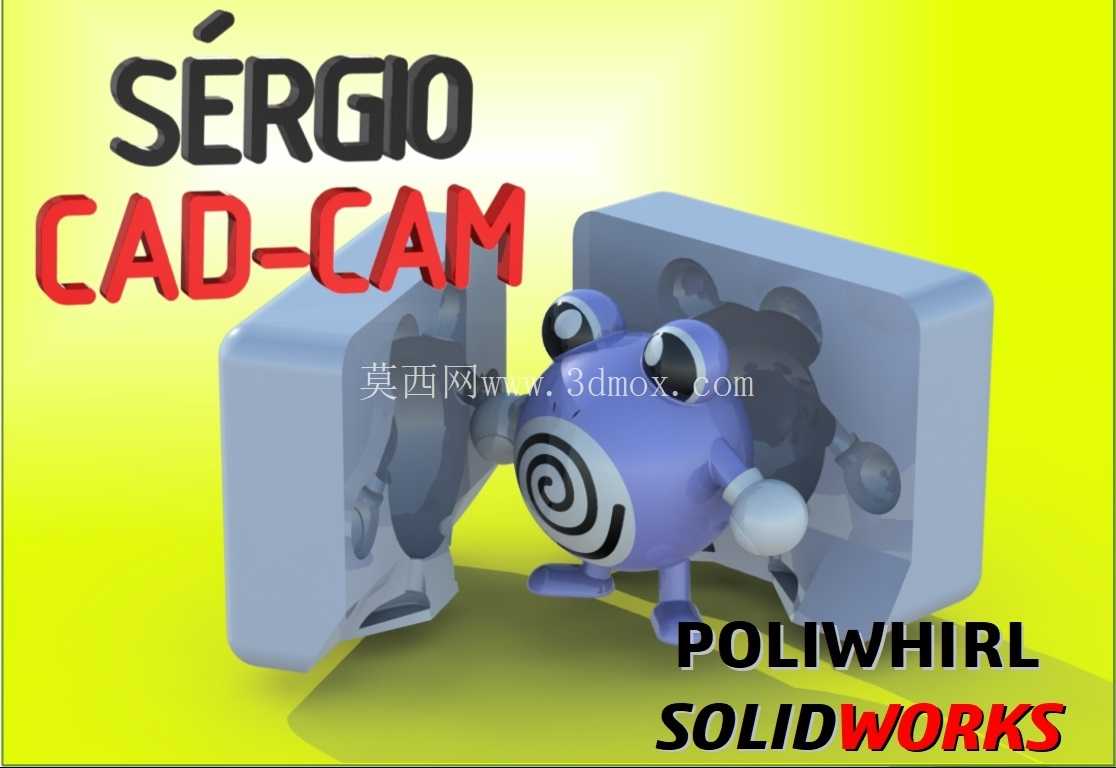

宝可梦蚊香君形象注塑模具结构设计

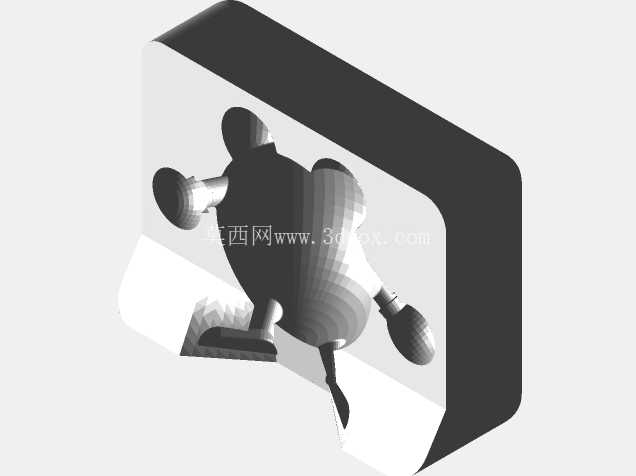

　　这套针对卡通形象开发的注塑成型模具，核心面向文创周边、潮玩手办的小批量量产场景，适配常规卧式注塑机的装夹规格，模架采用标准龙记模坯加工，整体安装尺寸控制在300250220mm范围内，可直接适配120吨锁模力的常规注塑设备，无需额外定制安装法兰或修改机台拉杆间距，能快速接入现有注塑生产线完成换模投产。模具分型面沿着卡通形象的最大轮廓线设置，避开了形象表面的螺旋纹理、眼部凸起等细节特征，将所有外观面放在前模型腔，后模仅设置顶出机构与局部倒扣的内抽芯结构，最大程度减少合模线对成品外观的影响，避免后续人工打磨修边的额外工序。

　　针对形象头部的球形曲面、腹部的螺旋凹陷纹理，型腔部分采用整体电火花精加工，表面抛光至镜面级别，确保注塑成型后塑胶表面能完整还原纹理细节，不会出现注塑流痕、积碳等外观缺陷；眼部的黑白分色区域预留了后续移印的定位基准，模腔上加工有0.1mm深的定位凹点，移印时可快速对位，减少印刷偏差。考虑到该形象的手臂、足部存在侧向倒扣结构，模具两侧设置了斜导柱驱动的侧抽芯机构，抽芯行程设置为15mm，刚好能完全脱离倒扣区域，不会出现抽芯刮伤成品表面的问题；侧滑块采用硬质合金镶件制作，长期量产磨损后可单独更换镶件，无需整体报废滑块，降低后期维护成本。

　　浇注系统采用针点式浇口，浇口位置设置在形象背部的非外观区域，浇口直径0.8mm，开模时可自动拉断浇口凝料，残留的浇口痕迹高度不超过0.2mm，仅需简单修剪即可达到外观要求，不会在正面可见区域留下浇口瑕疵。冷却水路围绕型腔均匀排布，距离型腔壁的距离保持在15-20mm区间，水路直径8mm，采用循环水冷设计，可将成型周期控制在25秒以内，确保量产时的生产效率，同时避免因冷却不均导致的成品收缩变形，尤其是形象的薄型耳部、手部位置，单独设置了近距离冷却回路，防止局部积热导致的翘曲问题。

　　顶出系统采用顶针+顶板结合的方式，在形象的足部、背部等非外观面设置直径2mm的圆顶针，头部球形区域采用顶板顶出，增大顶出接触面积，避免顶出时顶穿成品或留下明显顶针印，顶出行程设置为40mm，可将成品完全顶出模腔，配合机械手可实现全自动取件生产。这套模具同时兼容硅胶复模的小批量打样需求，模腔的尺寸公差控制在±0.02mm范围内，既可以直接用于注塑量产，也可以作为硅胶复模的母模使用，快速制作小批量的硅胶模具，满足前期几十到上百套的样品试制需求，无需额外制作手板原型，缩短产品开发周期。模具的所有活动部件都设置了润滑槽，日常生产时定期加注润滑脂即可保证长期运行顺畅，导柱导套采用标准件装配，磨损后可快速更换，整体模具寿命可达30万模次以上，满足文创周边产品的量产需求。在设计过程中，针对卡通形象的曲面特征，所有过渡圆角都做了均匀化处理，避免出现尖角导致的应力集中，同时也防止注塑时尖角位置出现困气烧焦的问题；排气槽设置在分型面的末端，深度0.02mm，可快速排出型腔内的空气，避免成品出现气泡、缺胶等缺陷。
