多板层叠式注塑成型模具结构

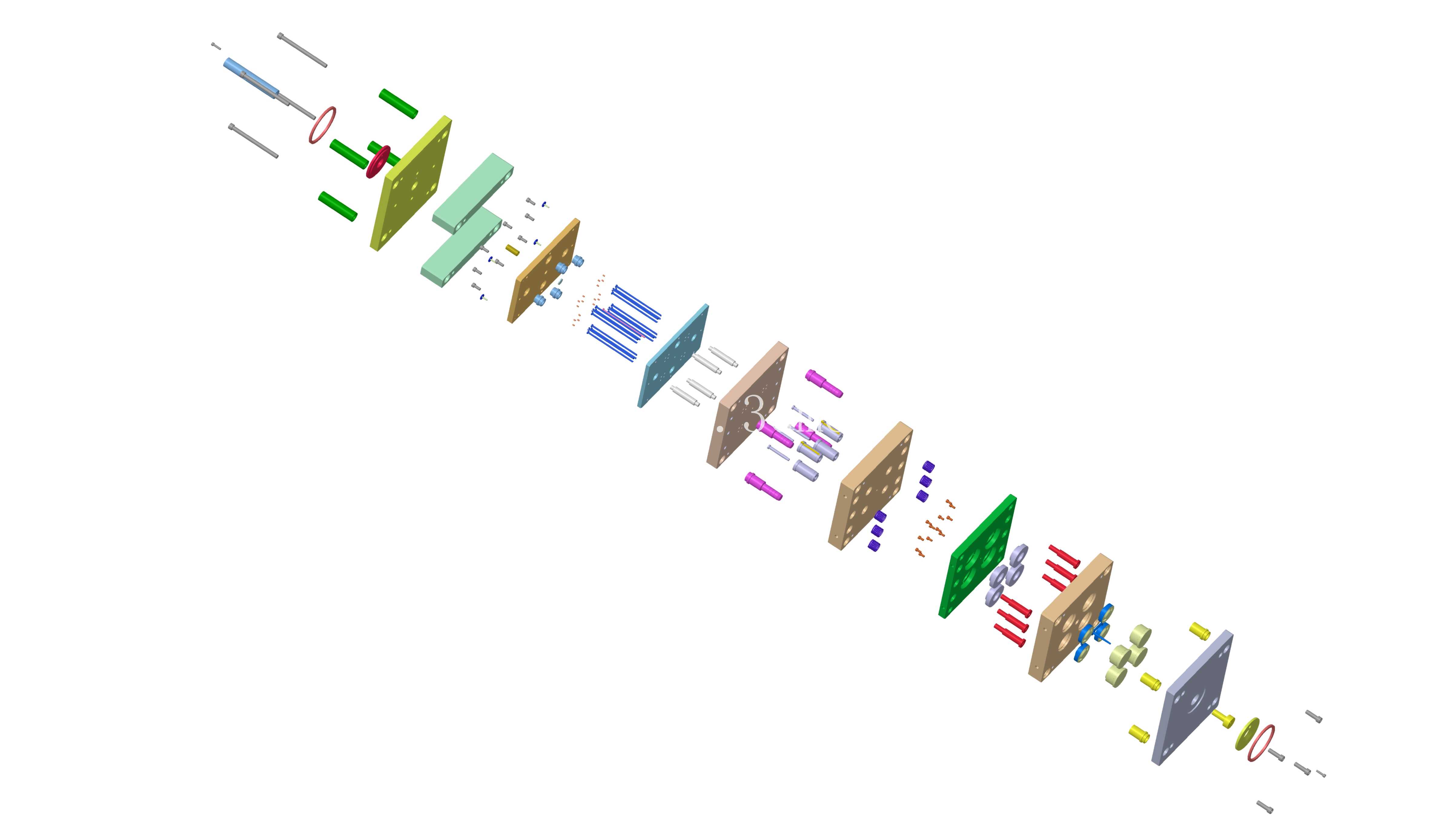

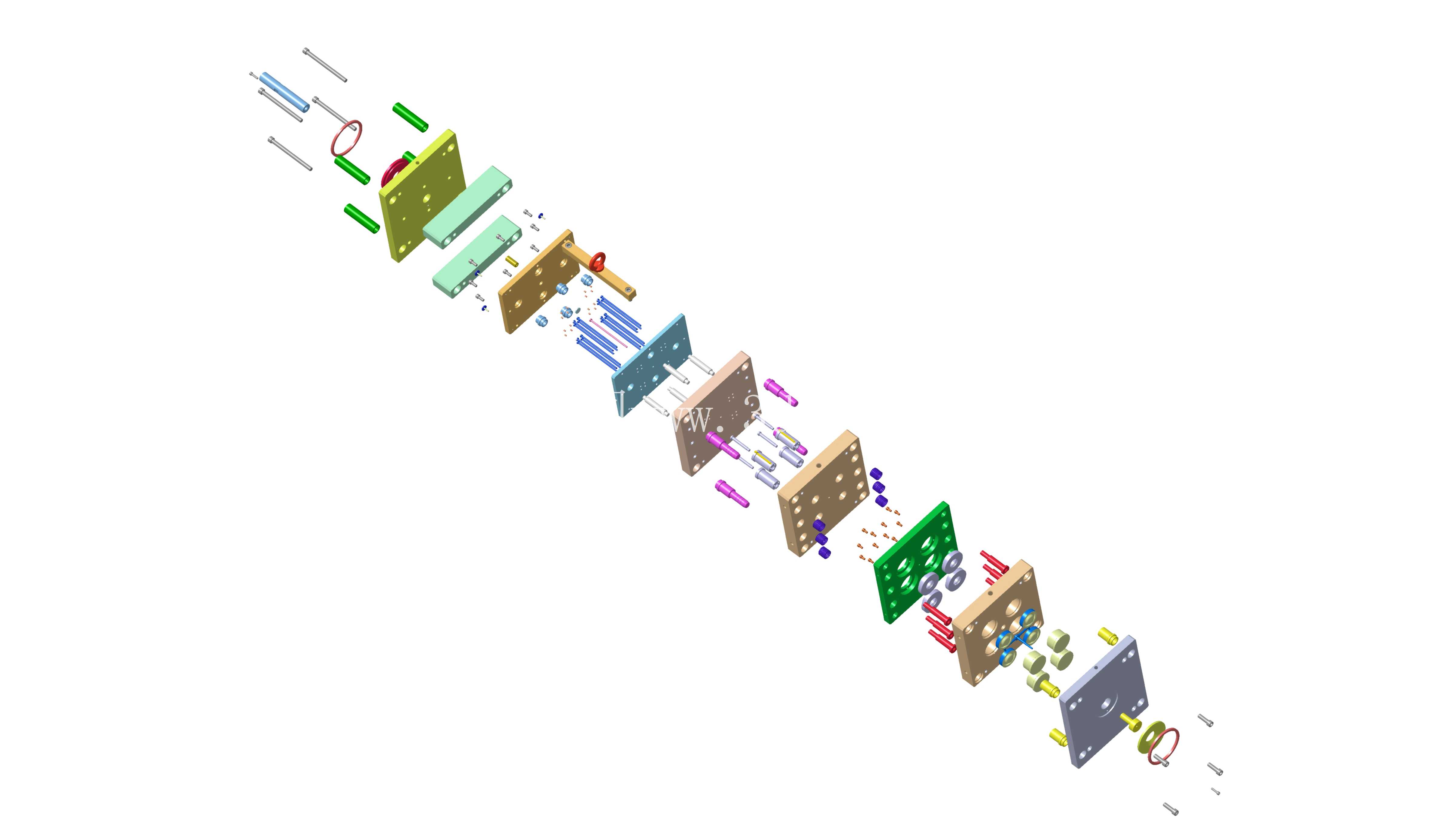

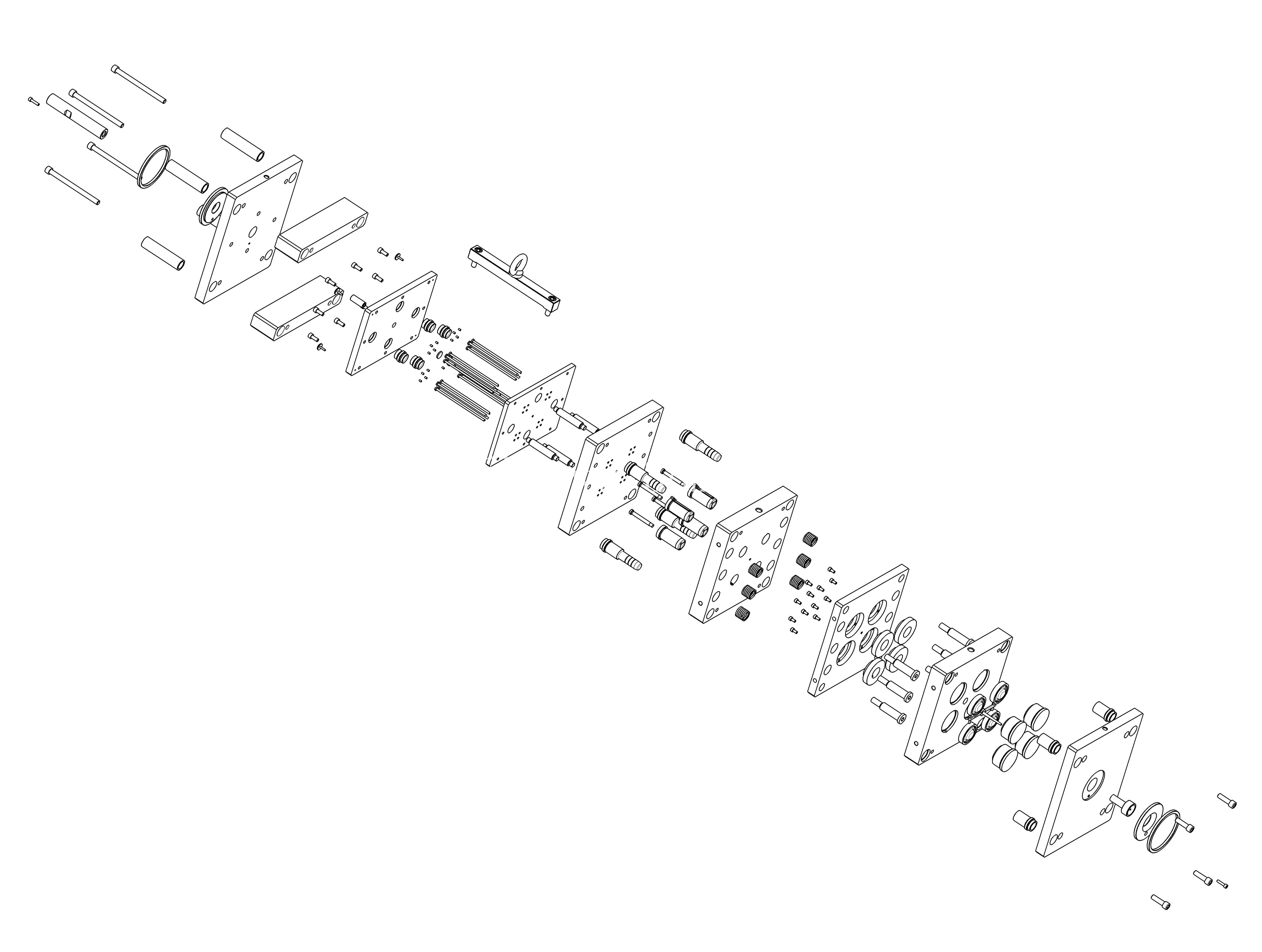

　　这套注塑模具采用典型的多板层叠式结构布局，从爆炸视图可清晰分辨各功能组件的装配逻辑，整套结构围绕热塑性塑料的注塑成型工艺搭建，适配中小型精密塑胶件的批量生产场景，常见于消费电子外壳、小型家电结构件、工业接插件等产品的成型工序。从结构排布来看，模具从注射机喷嘴对接侧开始，依次设置定位环、浇口套组件，主流道贯穿定模座板后进入分流道布局，针对多型腔或点浇口进料的需求，结构中设置了脱料板层，用于开模过程中自动切断浇口凝料，避免人工修剪浇口的额外工序，适配自动化连续生产的节拍要求。

　　定模板与动模板的分型面贴合精度直接决定成型件的飞边控制水平，这套结构的模板分型面周边设置了多组导柱导套配合结构，导柱采用分段公差配合设计，开模合模过程中先通过导柱前端的导入锥段完成初步定位，再通过圆柱配合段实现精准导向，避免合模过程中模板错位擦伤型腔表面。型腔与型芯组件采用镶拼式结构设计，不同于整体式型腔的加工方式，镶拼结构将复杂的成型面拆分为多个独立镶块，既降低了深腔、窄槽结构的加工难度，也方便后续局部磨损后的快速更换，减少模具维护的停机时间；镶块与模板的配合采用H7/m6的过渡配合，配合面周边设置密封槽，避免成型过程中熔体渗入配合间隙产生飞边。

　　冷却回路的布局覆盖了定模型腔、动模型芯以及主流道周边区域，回路采用直通式水道与隔水板组合的方式，针对型芯部分的狭小空间，采用隔水板形成循环水流，保证成型区域的温度均匀性，避免因局部温度差异导致塑件出现收缩不均、翘曲变形等缺陷；水道接口设置在模具的非操作侧，统一采用标准管螺纹连接，适配车间常规的冷却水循环管路。顶出机构设置在动模侧的顶针面板与顶针底板之间，包含圆顶针、扁顶针以及复位杆组件，顶针的排布位置对应塑件的加强筋、柱位等包紧力较大的区域，顶出行程根据塑件的脱模斜度与深度计算确定，保证顶出过程中塑件受力均匀，不会出现顶白、顶穿等缺陷；复位杆配合定模板的贴合面实现合模过程中的顶出机构自动复位，部分结构中还可加装复位弹簧，保证开模状态下顶出板的初始位置稳定。

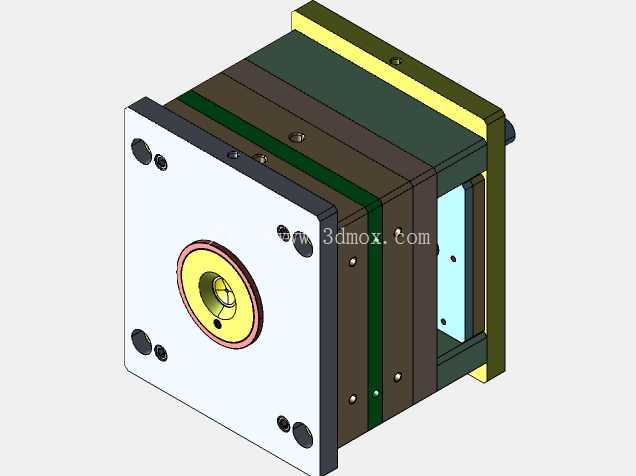

　　模具的安装边界适配常规卧式注射机的装模尺寸，定模侧的定位环外径匹配注射机定模板的定位孔尺寸，浇口套的球面半径与注射机喷嘴的球面半径适配，保证对接处无溢料；动模侧的顶棍孔位置对应注射机的顶出杆排布，模具的总厚度、开模行程均在常规120-200吨级注射机的参数范围内，无需额外改装即可上机使用。整套结构的设计逻辑围绕成型稳定性、加工便利性、维护低成本三个核心维度展开，各层模板之间的连接采用内六角螺钉与定位销组合，定位销保证模板之间的位置精度，螺钉提供足够的锁模力承受成型过程中的熔体胀型力；在熔体填充的末端区域设置了排气槽结构，排气槽深度控制在0.02-0.03mm之间，既可以排出型腔内的空气，又不会出现熔体溢边的问题。对于从事注塑模具设计的从业者来说，这套结构的层叠排布、组件配合方式、功能区域划分都具备参考价值，尤其是多板模的开模顺序控制，通过拉料杆、开闭器的配合实现定模侧先分型拉出流道凝料，再完成动定模分型、最后顶出塑件的动作逻辑，完全符合量产模具的实际设计规范，没有冗余的结构设计，每个组件都承担明确的功能作用，从加工角度来看，所有模板的平面加工、孔系加工都可以通过常规的铣床、磨床、加工中心完成，不需要特殊的加工设备，具备较好的加工工艺性。
