7-13mm活动扳手便携收纳托架

日常外出维保、现场抢修作业中，便携式工具箱是一线维修人员的标配，但零散放置的扳手往往在箱内晃动磕碰，需要取用的时候翻找耗时，还容易在搬运过程中刮蹭箱内其他精密量具、小型仪表。这款适配7至13mm规格活动扳手的收纳托架，正是针对便携式工具箱内部的零散工具收纳痛点设计，解决小规格扳手混放、易丢失、取用效率低的实际问题。

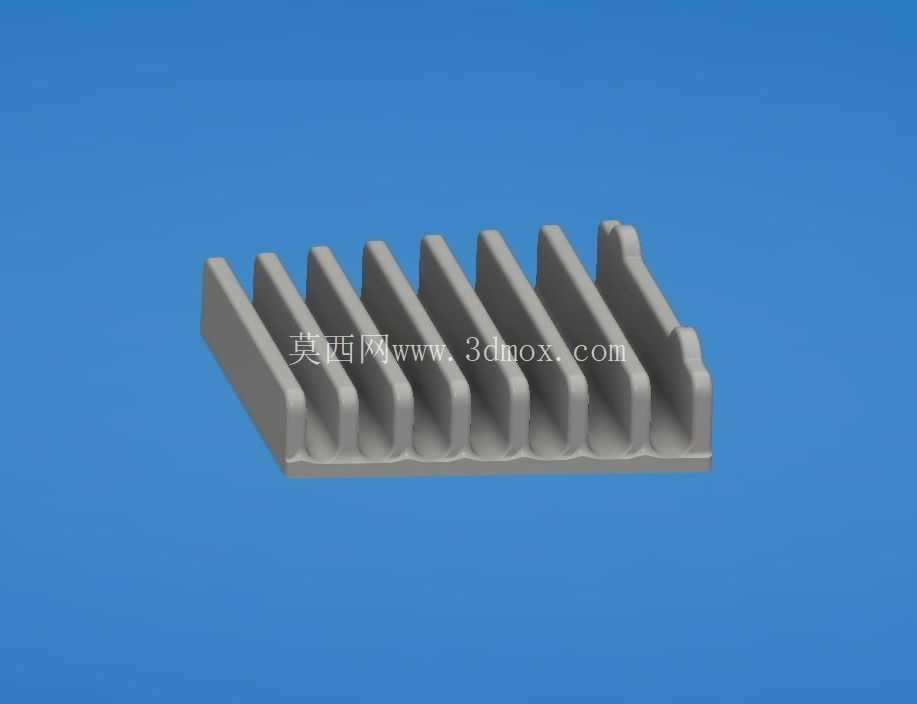

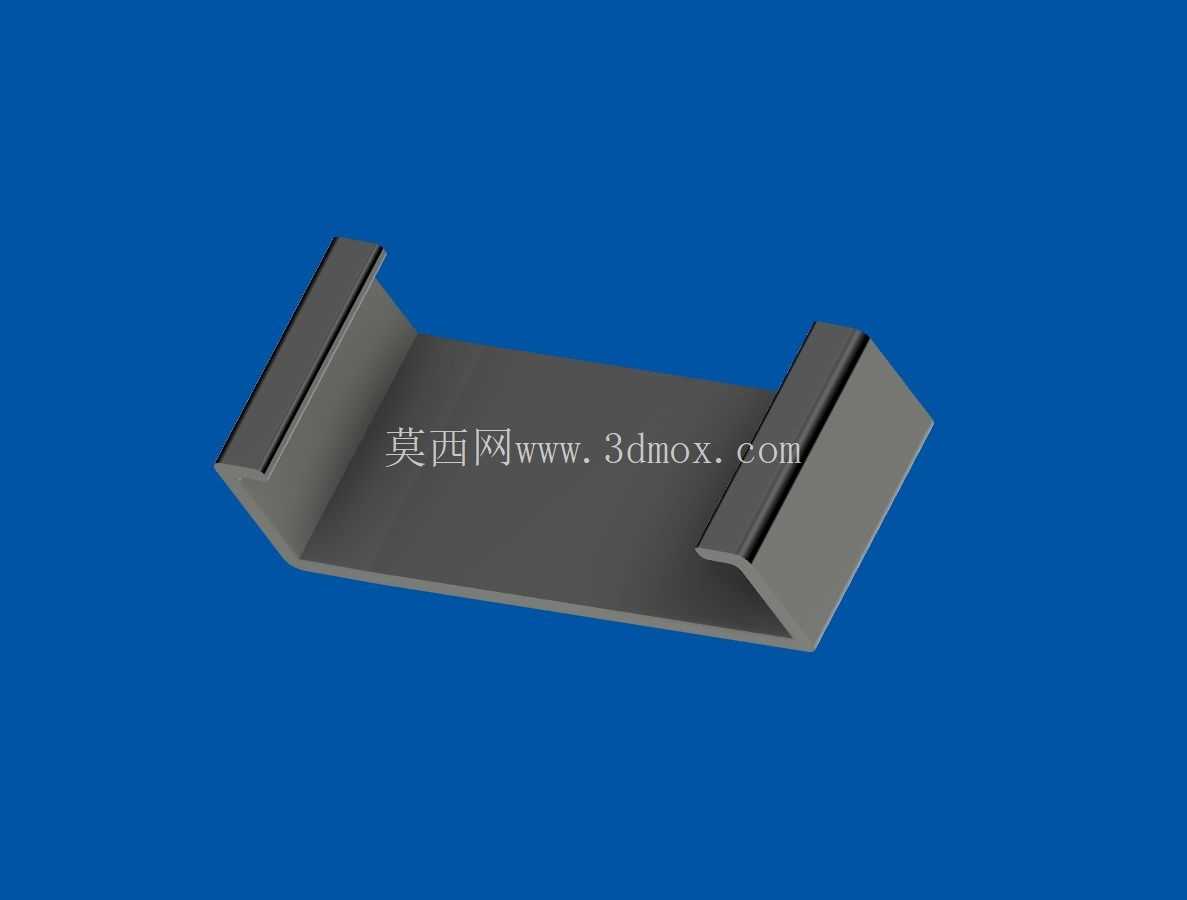

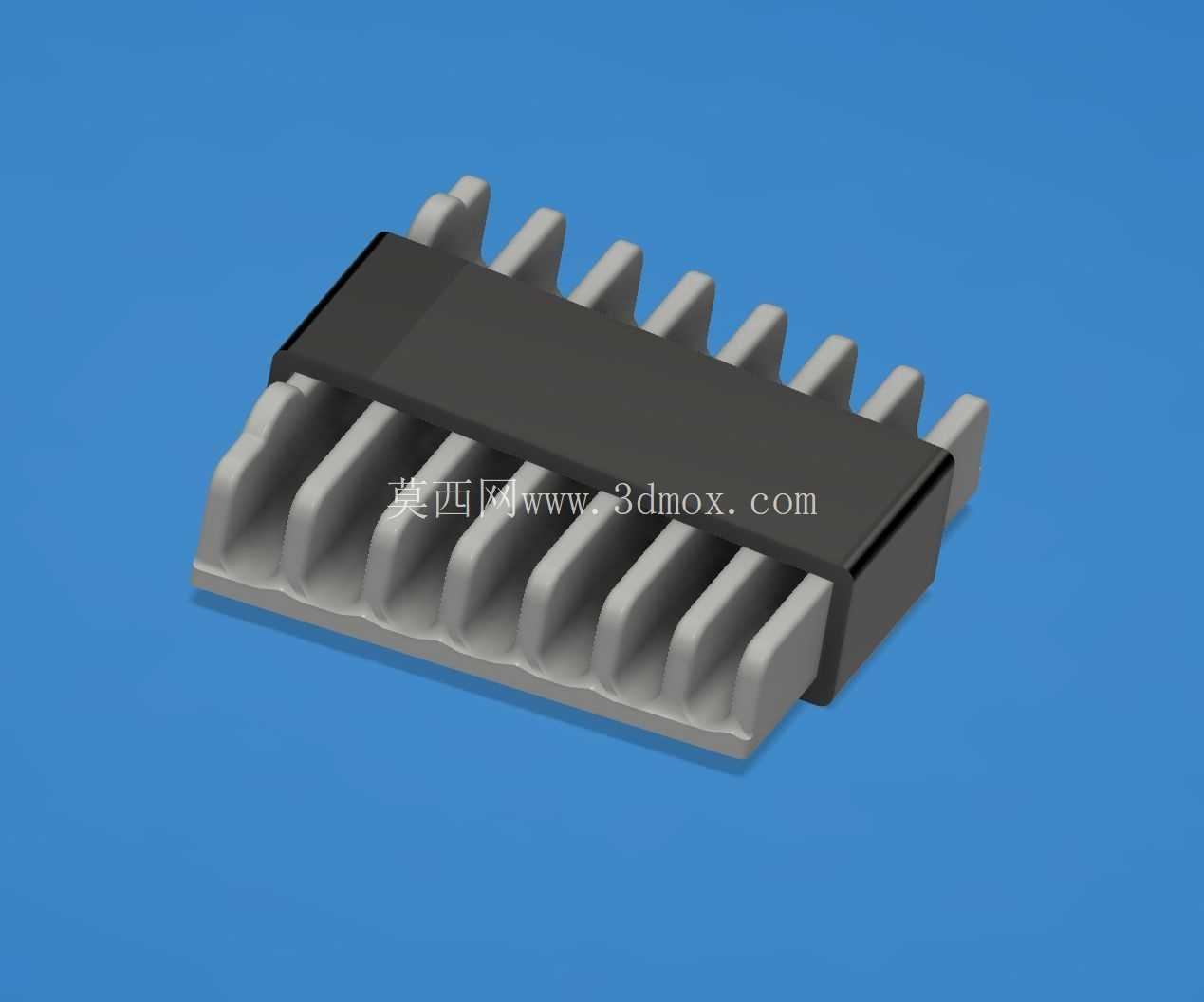

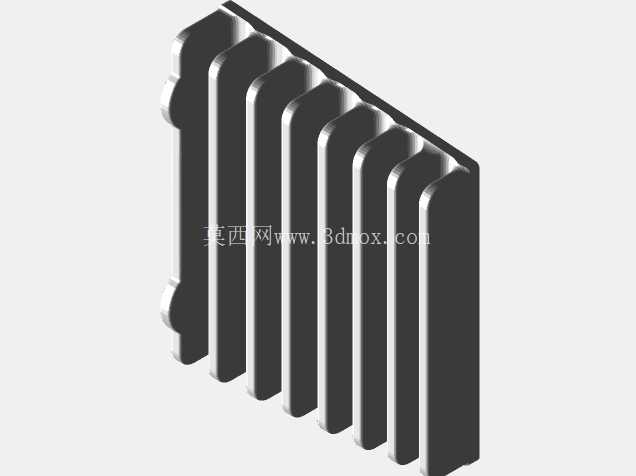

从结构设计逻辑来看，托架采用分体式组合结构，分为固定分隔板与卡扣锁止两部分。分隔板上根据对应扳手的外形轮廓开设独立插槽，每个插槽的尺寸严格匹配7mm到13mm、增量1mm的7件活动扳手的手柄厚度与头部轮廓，扳手插入后不会出现横向窜动，相邻扳手之间预留1.2mm的间隙，避免金属表面互相刮蹭镀层。卡扣部分安装在分隔板的上端位置，当所有扳手完全插入插槽到位后，卡扣会自动卡入对应扳手手柄的颈部位置，即使工具箱在搬运过程中出现翻转、剧烈晃动，扳手也不会从插槽中滑落脱出，不需要额外添加绑带或者魔术贴固定。

在安装边界适配方面，托架整体外形尺寸经过优化，刚好适配常规14寸便携式工具箱的内部隔层宽度，不需要对原有工具箱进行打孔、裁切改造，直接放置在工具箱的下层工具区即可，托架底部做了0.8mm的防滑纹理设计，与工具箱内衬的EVA垫接触时不会出现整体滑移。托架的壁厚设计为2mm，在保证结构强度的前提下尽可能压缩占用空间，不会过多挤占工具箱内其他工具的存放位置，插槽深度设计为对应扳手手柄长度的三分之二，既保证插入后的固定稳定性，又预留足够的手柄露出长度，取用的时候可以直接单手拔出，不需要额外抠取。

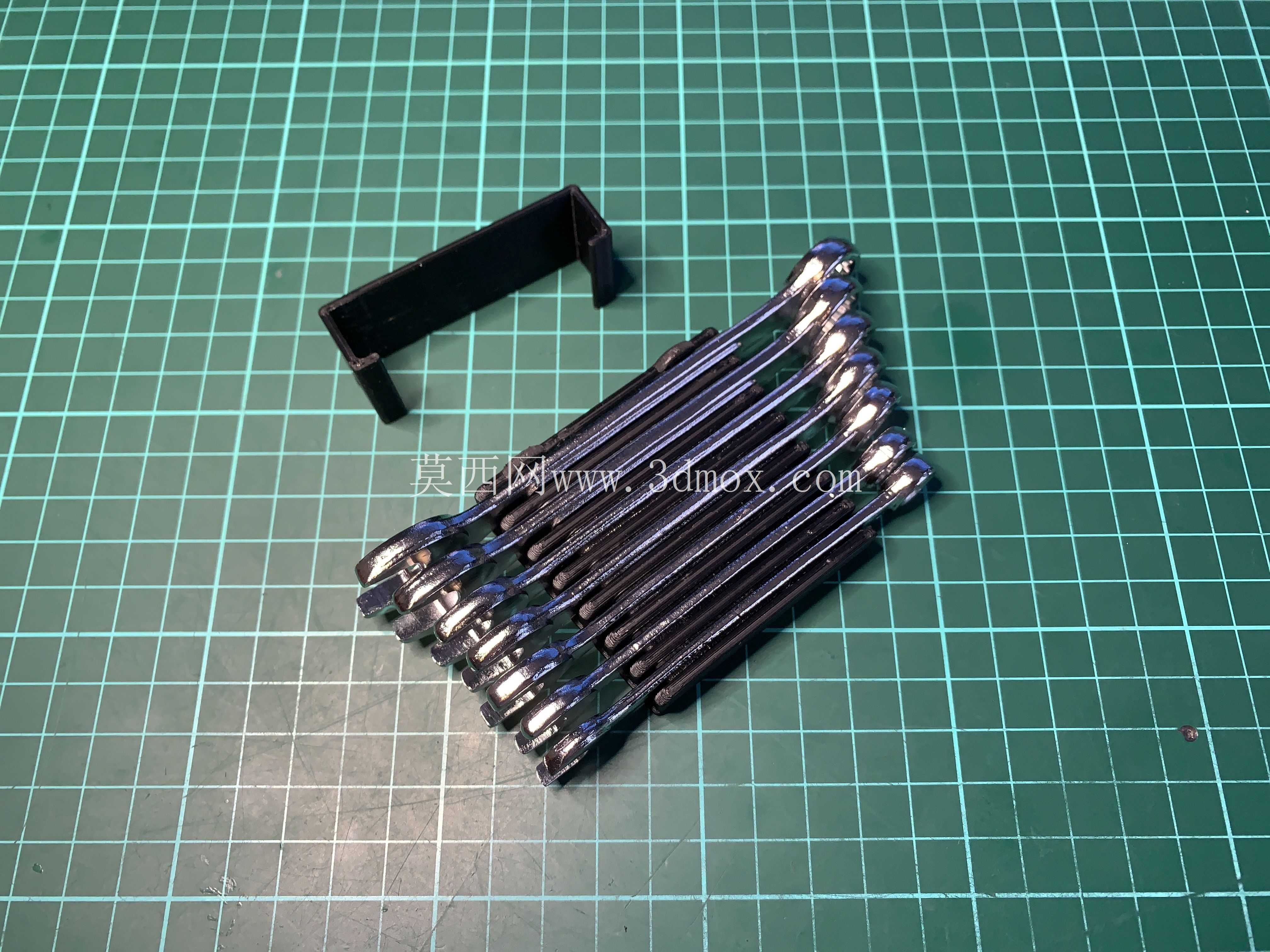

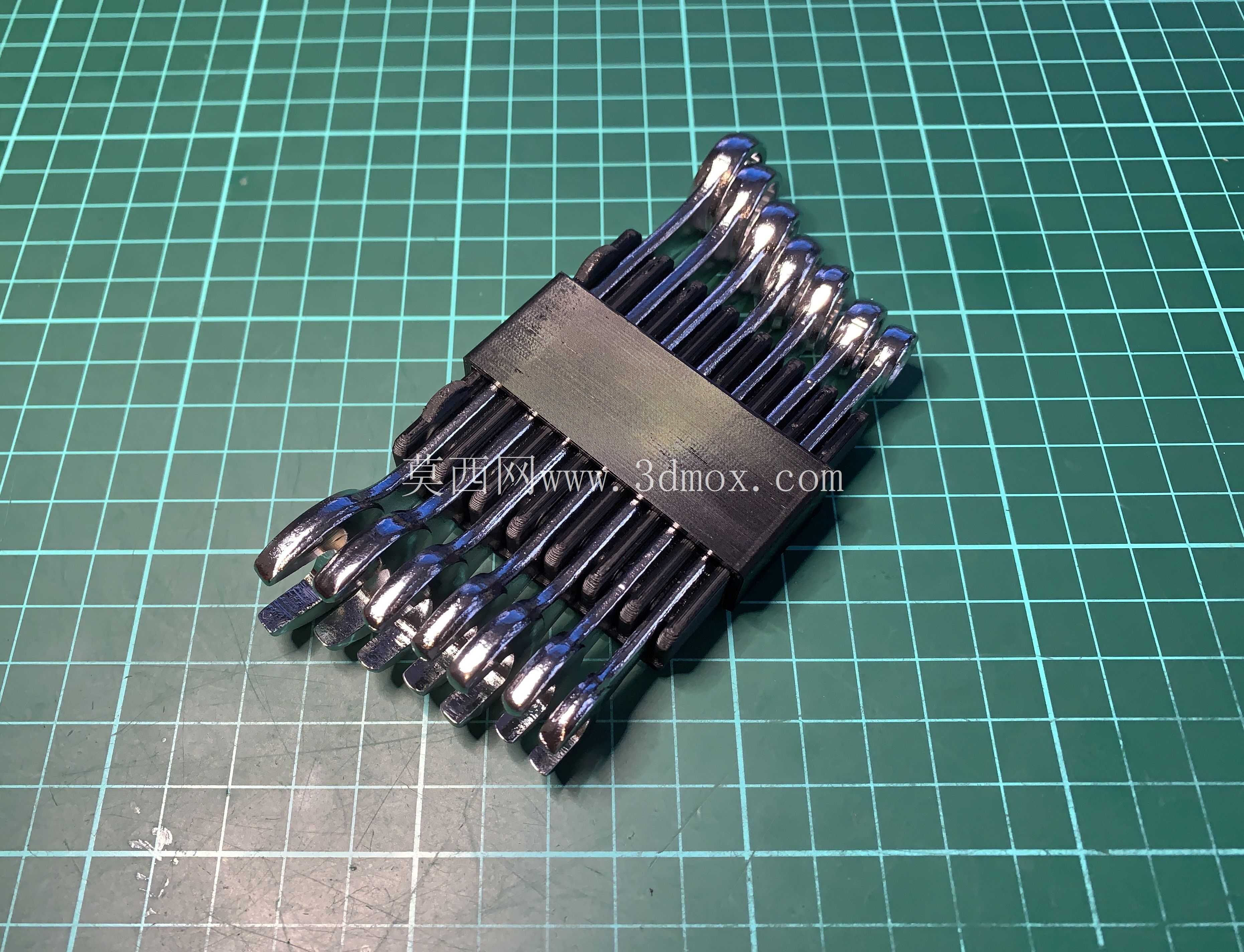

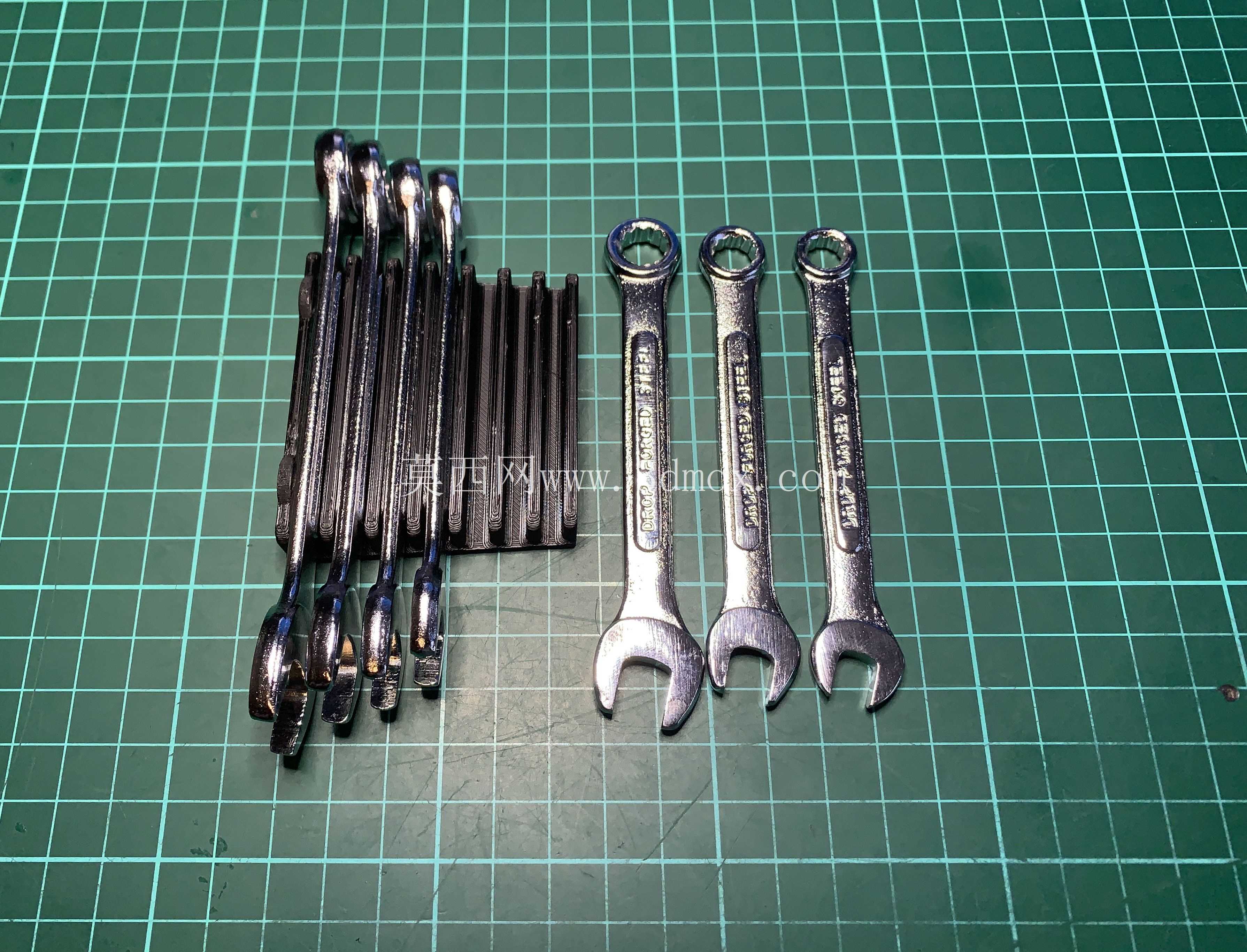

从实际使用场景验证来看，这款托架适配的7-13mm规格活动扳手，是日常设备维保、家电维修、管路拆装作业中使用频率最高的扳手规格组，覆盖了常规M4到M8螺栓的拆装需求，将这组高频使用的扳手集中收纳在固定位置，作业时可以快速拿到对应规格的工具，减少无效翻找时间。托架的结构强度经过实际工况验证，采用常规工程塑料制作即可满足使用需求，100%填充打印的样件在反复插拔扳手、承受工具箱挤压的情况下，不会出现插槽开裂、卡扣断裂的问题，黑色细丝线耗材制作的样件表面耐脏，沾染油污后可以直接用溶剂擦拭清洁，不会残留污渍。

设计过程中针对扳手的固定方式做了多轮迭代，最初的一体式插槽设计没有额外卡扣，在工具箱倒置的时候扳手会全部滑出，后续增加的卡扣结构采用弹性悬臂设计，插入扳手的时候不需要额外操作卡扣，直接将扳手沿插槽推入即可自动卡合，取出的时候只需要轻微向上扳动卡扣边缘就可以顺利拔出扳手，操作逻辑符合一线作业人员的使用习惯，不需要额外的学习成本。插槽的开口位置做了15度的导入倒角，扳手插入的时候不需要严格对准插槽中心，沿倒角位置滑入即可顺利到位，在光线不佳的户外抢修场景下，也可以快速完成扳手的归位放置。

托架的边角位置全部做了R2的圆角处理，没有尖锐的棱角，在拿取托架、整理工具的时候不会划伤手部，也不会刮坏工具箱内部的软质内衬。整体结构没有多余的装饰性设计，所有结构特征都服务于工具固定、空间利用的实际功能，没有冗余的结构重量，整体重量控制在50g以内，不会额外增加工具箱的携带负担。针对不同品牌同规格扳手的外形尺寸差异，插槽的轮廓尺寸预留了0.3mm的公差余量，不同品牌的7-13mm活动扳手都可以顺利插入固定，不会出现过紧插不进或者过松晃动的问题。
