多用途铰接式提升杠杆结构

该多用途提升杠杆属于轻载工位辅助举升类机械结构，主要面向离散制造车间内的工件周转、工位上下料、工装夹具移位等场景设计，适配10-50kg区间的中小型工件近距离抬升与位置调整作业，可单独作为手动举升辅具使用，也可集成在小型工作台、物料架旁作为辅助举升单元，替代纯人力抬升作业降低操作工人的劳动负荷，在机加工工位的工件上下料、装配线旁的零部件移位、仓储区域的料箱抬放等场景都能适配。

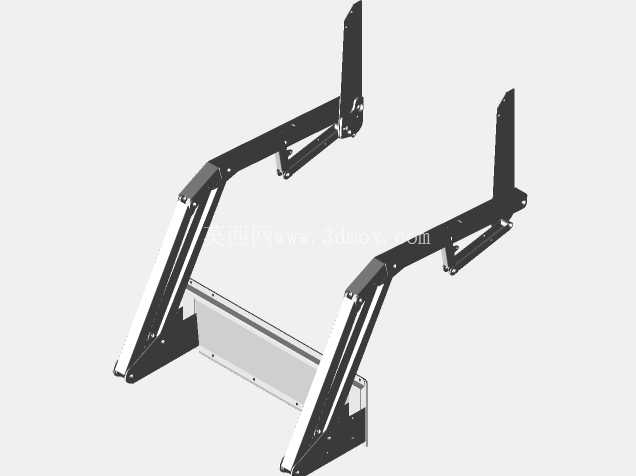

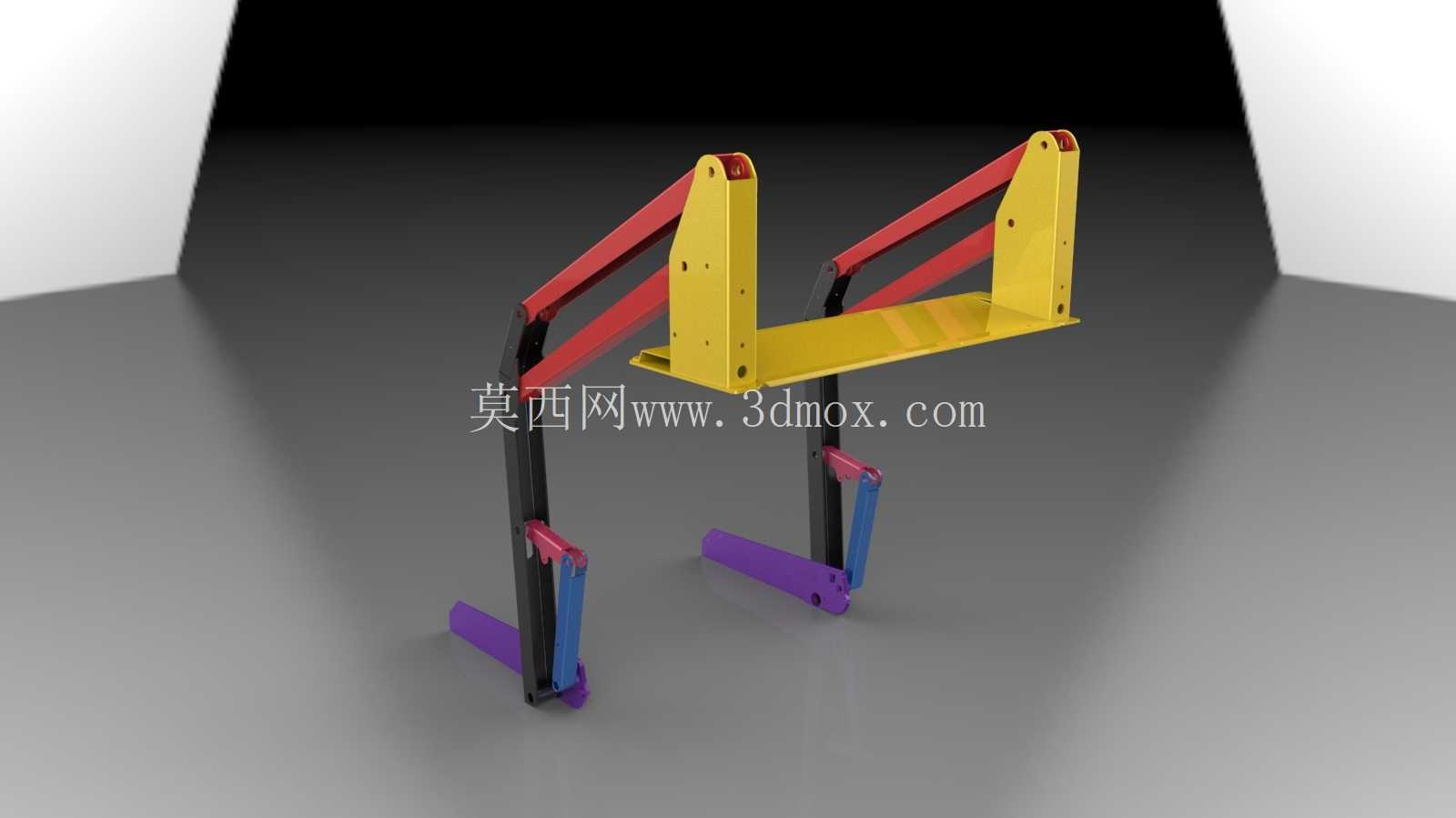

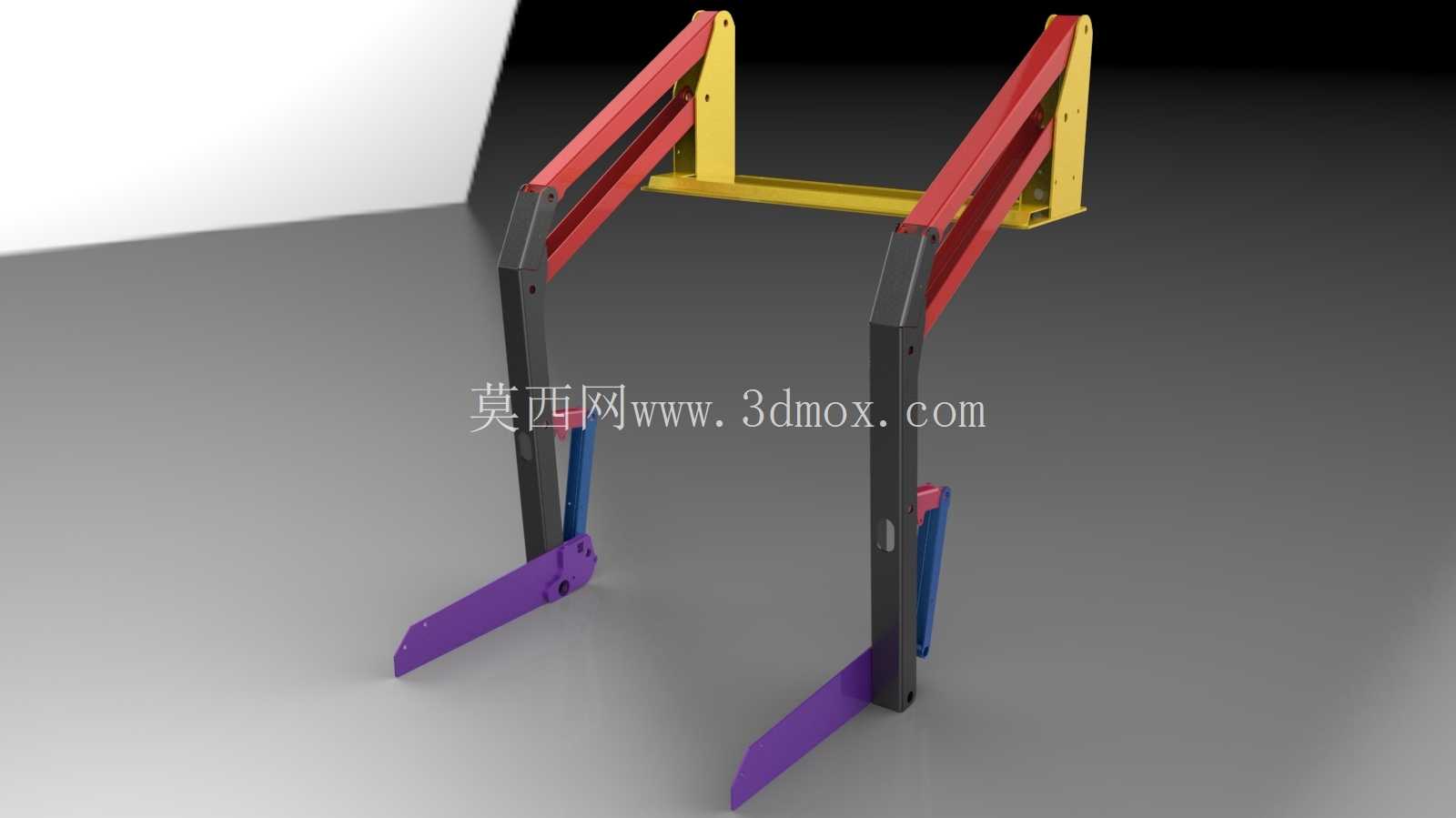

从结构功能来看，整套机构采用对称式双立柱铰接连杆布局，两侧的黑色竖向构件为固定支撑主臂，上端通过铰接轴连接红色斜向连杆，下端连接紫色落地支撑脚，中间的黄色水平托板为工件承载面，托板两端通过铰接座与两侧的连杆组连接，形成平行四边形连杆运动轨迹，保证托板在整个举升行程中始终保持水平状态，避免放置在托板上的工件发生倾斜滑落。托板与主臂之间的蓝色构件为行程限位与阻尼支撑件，可在举升行程的任意位置实现悬停，无需额外设置锁止机构即可将托板固定在目标高度，方便操作人员调整工件位置或者完成装配、检测等工位作业。两侧的红色斜杆为受力传力构件，举升过程中操作人员仅需对托板施加较小的竖向力，即可通过连杆的力臂放大作用带动托板平稳升降，操作力控制在普通人单手可操作的区间内，无需额外配置动力源即可完成举升动作。

设计层面上，整套结构采用模块化分体设计，所有构件之间均通过标准螺栓铰接连接，没有焊接固定的部位，方便后期根据使用场景更换不同长度的连杆或者不同尺寸的托板，拓展适用范围。竖向主臂上预留了多组安装孔位，既可以通过底部的紫色支撑脚直接放置在平整地面上使用，也可以通过主臂上的孔位将整套机构固定在工作台侧面、物料架立柱或者生产线边的型材框架上，适配不同的安装场景。铰接位置均采用间隙配合的轴孔连接，轴套部位预留润滑脂加注空间，长期往复使用过程中可定期加注润滑脂降低铰接磨损，延长结构使用寿命。托板表面采用平面设计，可根据承载工件的外形加装防滑垫、定位块或者快速夹钳，避免工件在举升过程中发生移位，针对异形工件也可定制适配的托板外形，无需改动整体连杆结构即可完成适配。

从安装边界与尺寸适配来看，整套机构收拢状态下的竖向高度适配常规工位的操作空间，不会遮挡操作人员的正常作业视线，举升行程覆盖常规工作台面到人员腰部操作高度的区间，满足大多数工位的举升高度需求。横向宽度可根据使用需求调整两侧主臂的安装间距，适配不同宽度的工件承载需求，底部支撑脚的接触面积经过优化，直接放置在地面使用时不会发生侧翻，侧向受力时的稳定性满足轻载作业的安全要求。整套结构的运动部件均做了圆角处理，没有尖锐外凸的部位，避免操作过程中发生磕碰划伤，铰接部位的轴端均设置了防脱挡圈，长期往复运动过程中不会出现销轴脱出的故障。

在实际应用中，该结构可替代传统的固定式抬升架，不需要外接电源或者气源，纯机械结构的可靠性更高，在没有动力供给的临时作业场景也能正常使用，针对小批量多品种的生产场景，可快速调整托板形式适配不同的工件，不需要重新制作整套举升工装，降低工位辅具的投入成本。相较于纯手动抬升作业，该杠杆结构可将操作力降低60%以上，长期重复作业时可有效减少操作人员的腰部负荷，降低职业损伤风险，同时平行四边形的运动轨迹可保证举升过程平稳，工件不会出现大幅晃动，针对精度要求较高的零部件举升移位，也能避免工件磕碰损伤。
