多规格水果容纳纸板箱成型组装机构

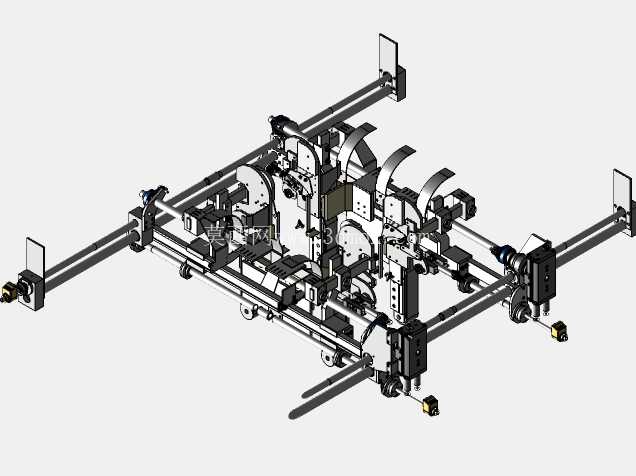

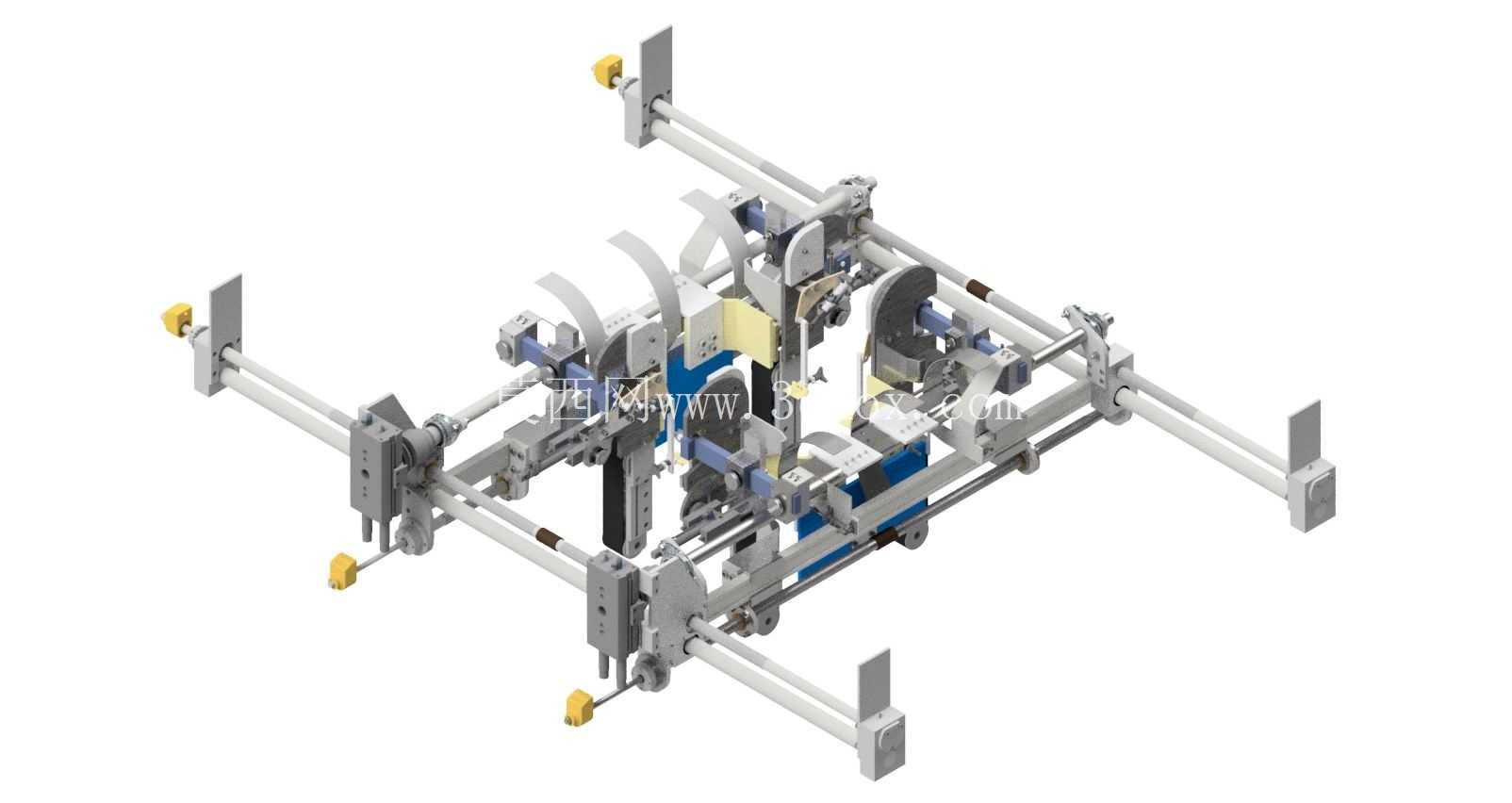

　　在生鲜果蔬后段包装产线中，不同品类、不同等级的水果包装尺寸差异极大，传统固定规格的纸箱成型设备往往只能适配单一款式的箱体，换产时需要更换整套成型模具，调整周期长，难以适配产地直发、多SKU小批量的果蔬包装作业需求，这套纸板箱成型矩阵机构正是针对这类场景开发的可调式成型工装。从结构布局来看，整套机构采用双侧对称的双导杆支撑框架，横向跨距可通过导杆上的锁紧滑块进行无级调节，最小适配宽度可覆盖常规1公斤装小型水果礼盒，最大调节行程能满足10公斤装大容量运输纸箱的成型宽度需求，纵向的定位挡块同样采用可滑移式安装结构，配合端部的黄色聚氨酯缓冲定位头，在纸板折边过程中不会刮损瓦楞纸面，同时能抵消折边时的侧向冲击力，避免纸板移位导致的成型错位。

　　机构的核心成型单元采用多组模块化折边压块设计，每组压块都带有独立的扭簧复位结构，在纸板送入工位后，两侧压块会随推送行程同步完成纸板侧边的90度弯折，中间的限位撑块会在折边到位后自动弹出，撑住箱体内部的折角位置，避免瓦楞纸板回弹导致的箱体方正度不足，不需要额外的点胶或打钉预固定就能完成箱体的初步定型，方便后续操作人员直接装入水果后完成封箱作业。设计过程中特意将所有调节点位都设置在机构外侧，不需要拆解外部护板就能完成宽度、高度方向的尺寸调整，每个调节滑块上都刻有清晰的刻度线，换产时只需要对照对应箱体的尺寸参数将滑块调整到对应刻度位置，锁紧手柄即可完成换产，单人次换产调整时间不超过五分钟，相比传统固定式成型工装换产效率提升70%以上。

　　整套机构的安装边界非常灵活，底部预留了标准的输送机安装接口，可以直接对接现有果蔬包装线的皮带输送机，不需要对原有产线进行大规模改造，整体框架采用工业铝型材拼接搭建，自重较轻，同时具备足够的结构刚性，在连续折边作业过程中不会出现框架晃动导致的成型精度偏差。考虑到果蔬包装车间往往存在一定的湿度，所有与纸板接触的压块、定位头都采用非金属耐磨材质，金属连接件全部做了镀锌防锈处理，长期在高湿度环境下作业也不会出现锈迹污染纸板的问题。

　　机构的动作逻辑完全采用纯机械结构实现，不需要搭配额外的气动或电动驱动元件，依靠纸板推送过程中的机械触发行程就能完成所有折边、定位、撑角动作，故障率极低，即使是没有设备维护经验的产线操作人员也能快速上手使用，不需要进行复杂的编程或参数设置。在实际产线应用中，这套机构可以适配市面上绝大多数常规瓦楞纸板的折叠成型，不管是用于苹果、橙子这类硬质水果的运输包装箱，还是用于草莓、蓝莓这类小型浆果的礼品包装盒，都能通过尺寸调整完成稳定成型，成型后的箱体折角整齐，边缝贴合紧密，不会出现折边歪斜、纸板翘曲的问题，能有效降低后续封箱环节的卡箱概率，减少包装过程中的纸板损耗。
