全封闭式吉他弦准调音旋钮结构设计

　　在民谣吉他、电吉他等弦鸣乐器的装配与售后维护场景中，封闭式调音旋钮是决定音准保持能力的核心五金部件，区别于开放式弦钮易进灰、润滑脂流失快的缺陷，全封闭结构的调音器能在常年使用中维持阻尼稳定性，避免弦轴松旷导致的跑音问题，是量产中高端吉他的标准配置部件。从实际使用逻辑来看，这类调音器通过蜗杆蜗轮的减速结构实现弦距微调，旋钮端的转动输入经过大减速比传递到卷弦轴，既可以保证调音时的调节精度，也能依靠结构自锁特性抵消琴弦拉力带来的反向回转，不需要额外的锁止结构就能维持弦张力稳定。

　　设计这类部件时，首先要匹配吉他琴头的安装开孔尺寸，本次设计的调音器主体安装轴直径适配行业通用的10mm琴头开孔，安装法兰面贴合琴头外侧，尾部的固定螺柱从琴头背面穿出，用六角螺母锁紧即可完成固定，不需要额外的定位销，安装公差控制在0.1mm以内就能避免装配后出现旷量。外形尺寸方面，整体宽度34mm，从安装法兰面到旋钮末端的总长度为47mm，主体外壳高度30mm，这个尺寸边界可以适配绝大多数41寸民谣吉他、标准电吉他的琴头安装空间，不会出现相邻弦钮互相干涉的问题，也不会因为突出过多影响琴头的握持与收纳。

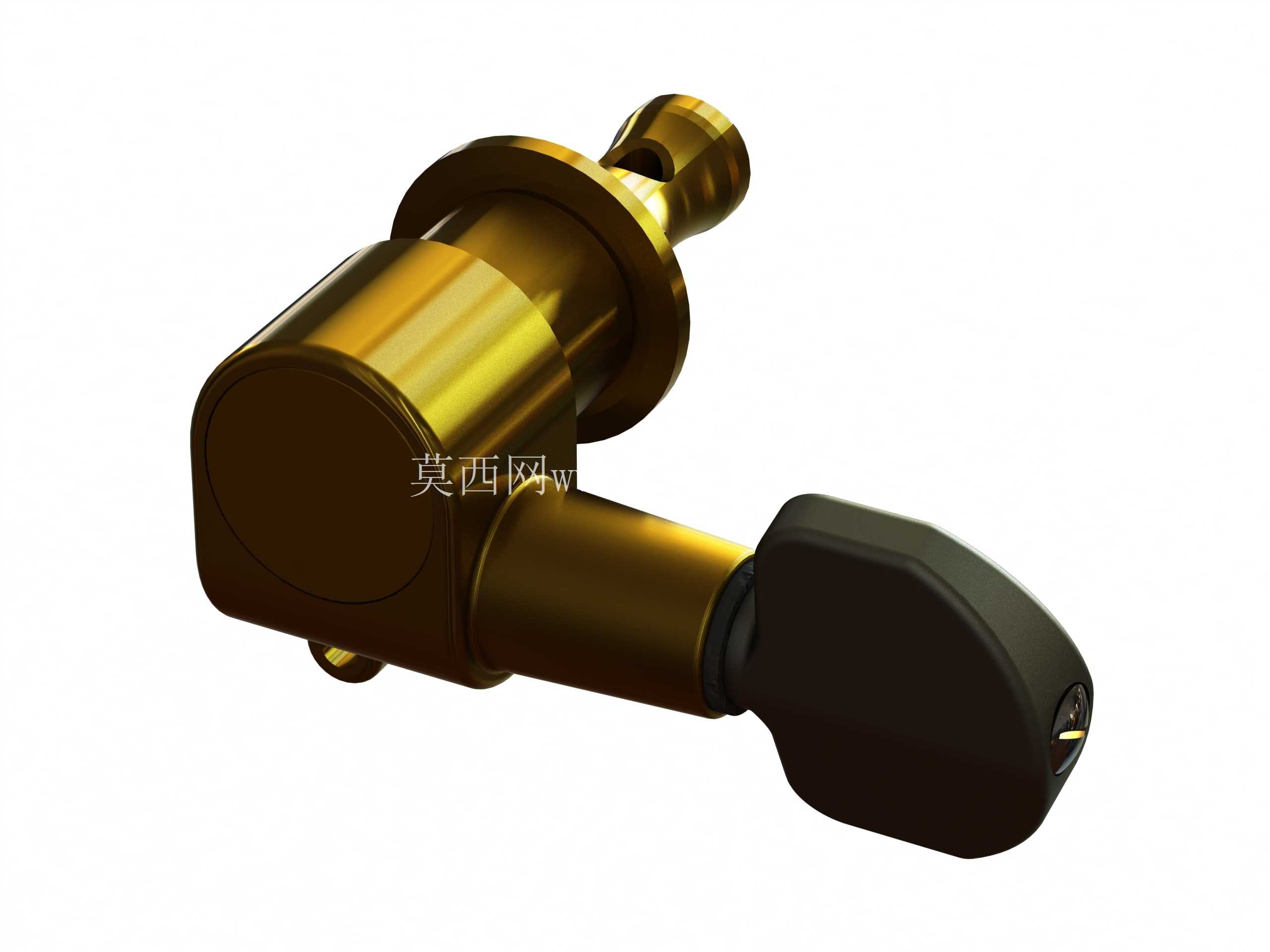

　　外壳采用锌合金压铸成型后做镀金表面处理，内部的蜗杆蜗轮采用润滑脂封装在壳体内，完全隔绝外界的灰尘、潮气侵入，即使在南方高湿度环境下长期使用，也不会出现内部锈蚀、转动卡涩的问题。旋钮手柄部分采用ABS材质外包软胶，表面做防滑纹理处理，转动时的握持阻尼适中，调音时的手感反馈清晰，不会出现打滑或者转动虚位。卷弦轴的端部设计有穿弦孔，琴弦穿入后转动旋钮即可将琴弦整齐卷绕在轴上，轴表面做滚花处理，增加与琴弦的摩擦力，避免调音时琴弦滑动。在结构设计阶段，需要重点控制蜗杆蜗轮的啮合间隙，间隙过大会导致调音时有空程，拧动旋钮后弦轴延迟转动，影响调音精度；间隙过小则会导致转动阻力过大，调音手感发紧，长期使用磨损快。

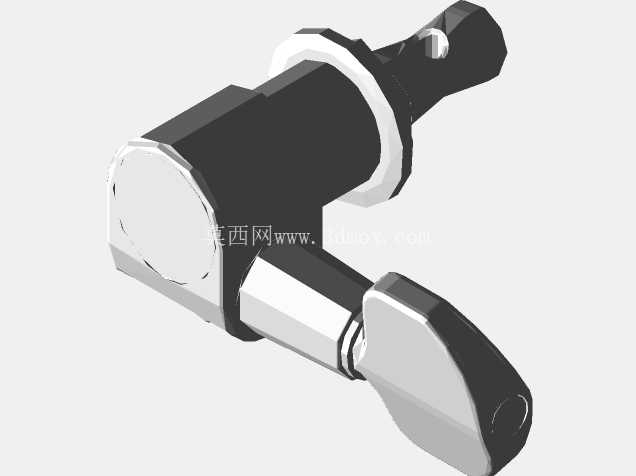

　　同时要考虑外壳的密封结构，壳体结合面采用止口配合，装配后缝隙控制在0.05mm以内，防止内部润滑脂渗漏，也避免外界杂质进入。这类部件除了用于整琴生产装配，也可作为售后替换配件，用于老旧吉他的弦钮升级更换，替换时不需要对琴头做二次加工，只要原有开孔尺寸匹配即可直接安装，通用性较强。在三维建模过程中，需要重点还原内部的减速传动结构，以及外部安装面的配合尺寸，确保装配干涉检查时不会出现配合问题，外壳的曲面过渡要符合压铸工艺要求，避免出现壁厚不均、倒扣等不利于脱模的结构，手柄与主体的连接轴处要设计限位结构，防止手柄转动时出现轴向窜动。实际使用中，这类全封闭调音器的免维护周期可达5年以上，远高于开放式弦钮1-2年的维护周期，能有效降低乐器的后期维护成本，对于经常外出演出的乐手来说，稳定的音准保持能力也能减少演出前的调音准备时间，避免演出过程中出现跑音的尴尬情况。
