紧凑型电子元件用注塑塑料外壳结构设计

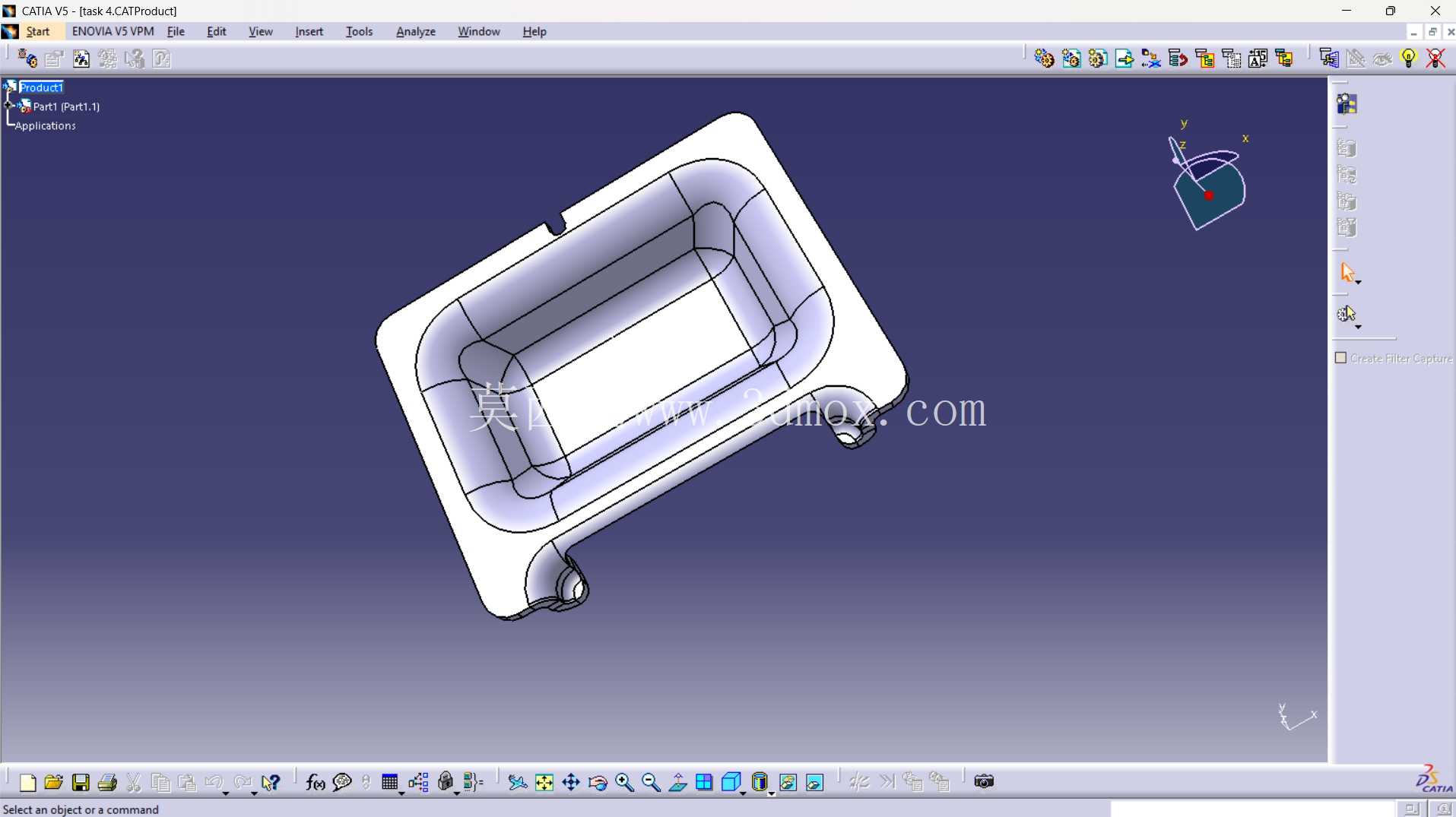

在消费电子、车载感知模块、物联网终端的结构开发环节，壳体作为内部核心元件的承载与防护结构，其设计合理性直接决定产品的装配效率、成型良率与长期使用可靠性。本次设计的紧凑型塑料外壳，正是针对小尺寸电子元件、微型传感器的安装需求开发，适配CATIA V5的全参数化建模逻辑，所有结构特征均可根据实际元件尺寸做快速参数调整，无需重新绘制基础特征。

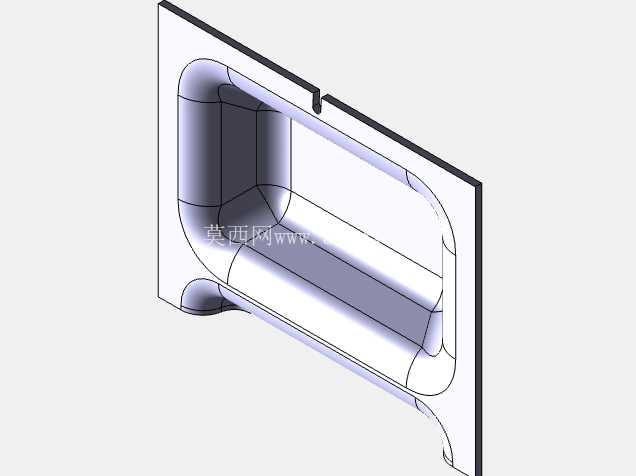

从实际应用场景来看，这类壳体可覆盖多类小尺寸电子类产品的封装需求：消费电子领域可用于小型蓝牙模块、环境光传感器的外置封装，车载场景下可适配车门模块内的压力传感器、座舱内的温湿度采集模块安装，物联网场景中可作为低功耗采集节点的防护外壳，适配户外半暴露环境下的基础防护要求。壳体的核心型腔采用干净的矩形结构，所有内角均做了大圆角过渡处理，这一设计并非单纯的外观考量，而是从注塑成型的实际工艺出发：大圆角可避免塑胶熔体填充时在尖角位置产生滞留、困气问题，降低成型后内角位置的应力集中风险，同时能提升塑胶在型腔内的流动顺畅度，减少短射、熔接痕等成型缺陷的出现概率，对于采用玻纤增强工程塑料的注塑场景，大圆角结构还能避免玻纤在尖角位置的取向异常，提升壳体整体的结构强度。

针对元件的安装需求，壳体内侧预留了专门的紧固件嵌件安装凸台，凸台位置做了环绕式的加强筋连接，避免螺丝锁附时凸台根部出现开裂问题，凸台的高度预留了0.2mm的装配余量，可适配不同厚度的PCB板安装公差，同时凸台的端面做了火山口处理，减少锁附时的应力发白现象。壳体侧壁设计了集成式的切口结构，可直接作为电缆布线的出线口，无需后续二次加工开槽，切口边缘做了圆角倒钝处理，避免穿线时划伤线缆绝缘层，同时切口位置的壁厚做了均匀过渡，避免成型时出现缩痕影响外观。

设计过程中针对注塑成型工艺做了全流程优化：壳体整体壁厚保持均匀，所有壁厚差控制在25%以内，避免因壁厚不均导致的缩水、翘曲问题；壳体外侧的分型面设置在侧壁边缘位置，做了0.05mm的贴合段设计，减少飞边的产生，同时方便后续模具加工时的配模作业；壳体的脱模斜度按照所选塑胶材料的特性做了对应设置，筋位位置的斜度适当加大，避免顶出时出现顶白、拉伤问题。在安装边界上，壳体的外部轮廓做了限位台阶设计，可直接与配套的上盖做卡扣式装配，无需额外增加紧固件，台阶位置预留了密封胶圈的安装槽，可根据防护等级需求选择是否加装密封圈，满足IP54及以下的防护要求。

从结构强度角度考虑，壳体的型腔边缘做了翻边加强处理，在不增加整体壁厚的前提下提升了壳体的抗形变能力，在受到侧向冲击时，翻边结构可分散冲击力，避免型腔开裂。壳体底部的平面度控制在0.1mm以内，可满足SMT贴片工艺的安装要求，适配自动化产线的快速装配需求。这类壳体的设计没有冗余的装饰结构，所有特征均服务于成型工艺、装配效率与使用可靠性，可直接用于产品的原型验证、小批量试产，也可作为同类产品结构设计的参考模板，帮助结构工程师缩短前期建模周期，减少工艺层面的设计失误。
