微型涡轮叶轮逆向结构设计方案

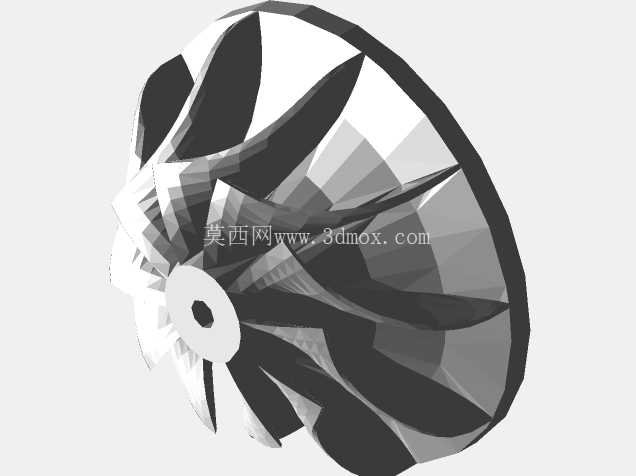

　　在小功率流体动力设备的研发迭代中，微型涡轮叶轮是决定整机能量转换效率的核心部件，这类部件广泛应用在小型涡轮增压装置、微型燃气轮机、便携式辅助动力单元、高速风机以及精密流体输送设备中，其工作转速通常可达每分钟数万转，对叶片型面的气动精度、动平衡性能、结构强度都有极高要求。本次逆向重构的涡轮叶轮，完全按照实物扫描点云数据完成型面拟合，首先针对叶片的复杂曲面特征，先完成点云的降噪、对齐、特征线提取，区分出轮毂基体、叶片压力面、叶片吸力面、轮缘密封边几个核心结构区域，避免逆向过程中出现曲面不光顺、曲率突变的问题。

　　从实际应用场景来看，这类微型涡轮的安装边界需要匹配对应的蜗壳流道与转轴配合位，轮毂中心的定位孔采用基孔制配合公差，可直接适配直径匹配的高速电机轴或者涡轮转轴，端面的定位台阶可以保证安装后叶轮的轴向跳动量控制在极小范围内，避免高速运转时出现动失衡引发的振动问题。叶片的数量与叶型弧度经过原实物的气动优化，气流从叶轮轴向进入后，可顺着叶片的扭曲型面完成转向，将流体的动能与压力能高效转换为旋转机械能，叶片前缘做了小圆角过渡处理，可降低高速气流冲击带来的前缘磨损与气动噪声，叶片尾缘的厚度控制兼顾了气动效率与结构强度，避免长期在高温高速气流冲刷下出现叶片变形或者断裂的问题。

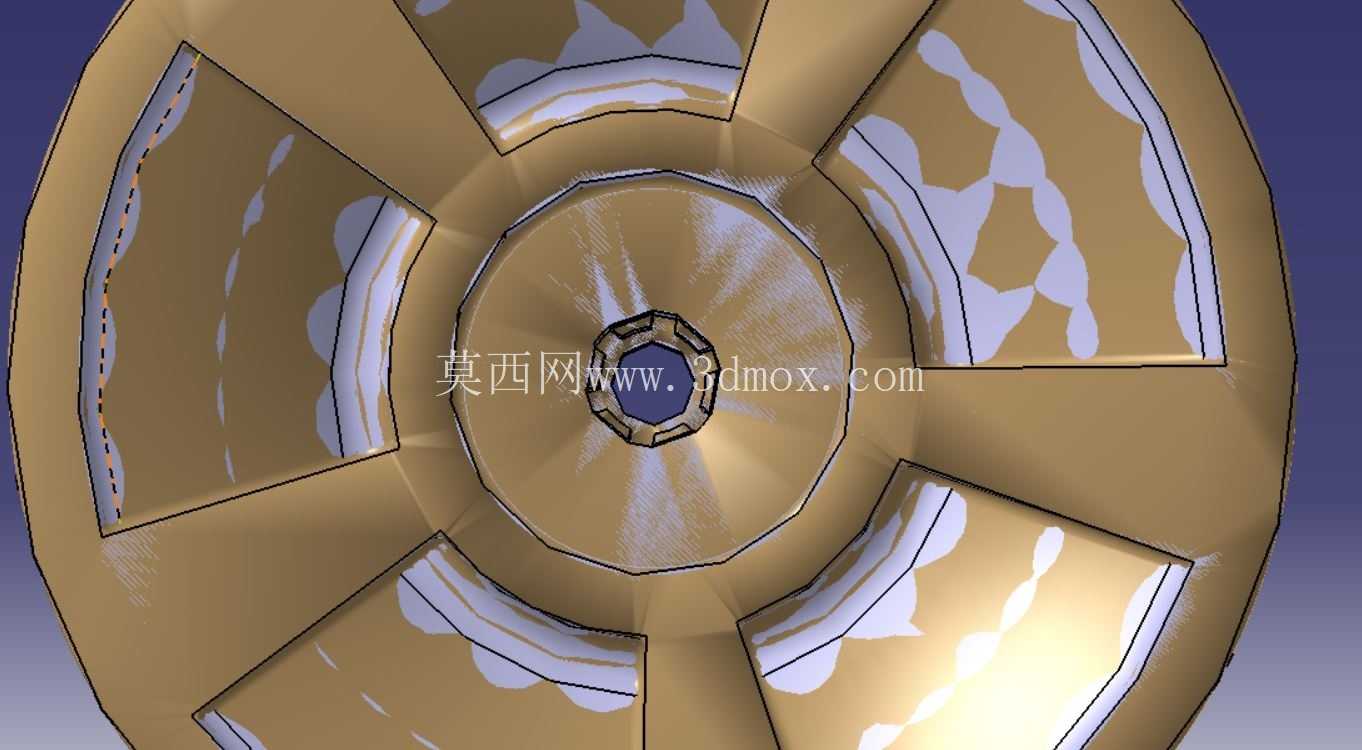

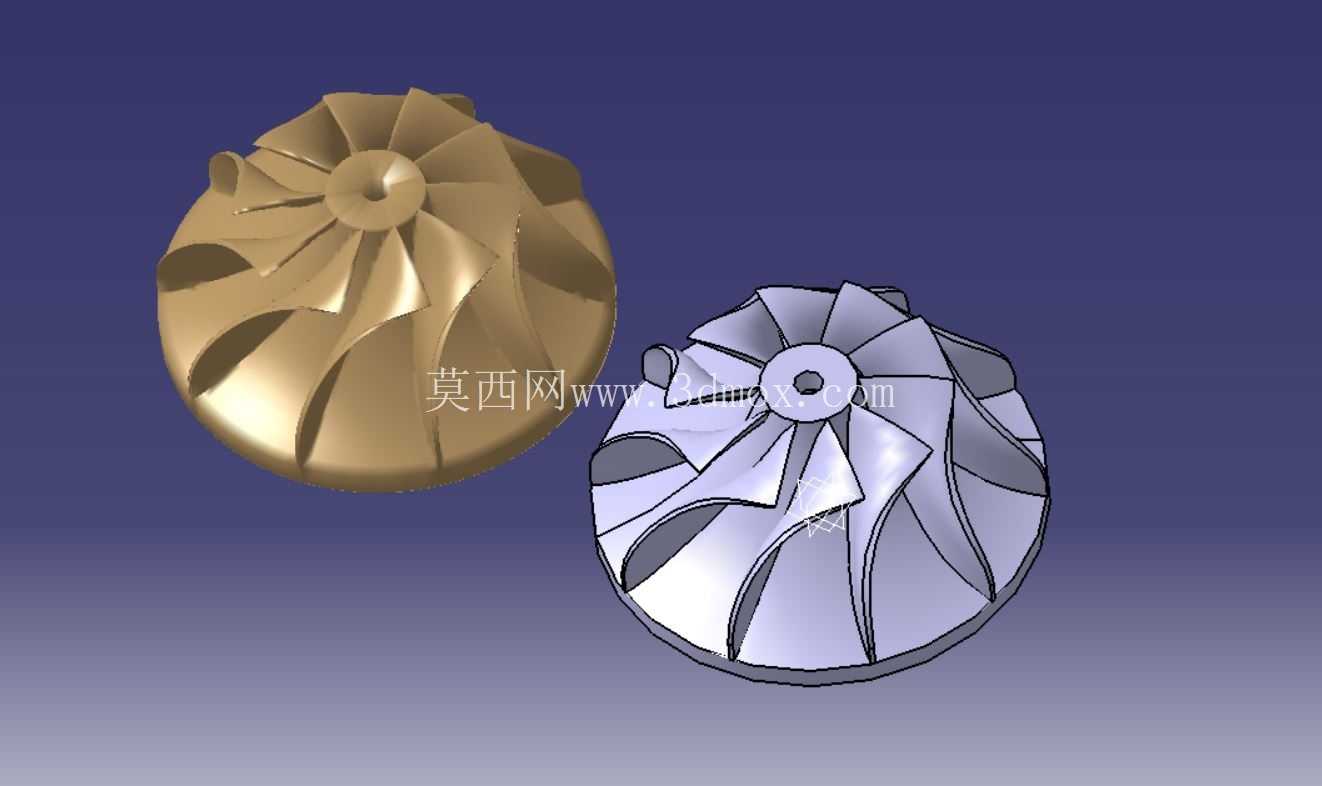

　　在逆向建模的过程中，没有直接采用点云铺面的快速成型方式，而是先提取每一片叶片的截面型线，通过曲率连续的曲面构建方式完成单个叶片的建模，再通过圆周阵列完成整体叶片组的构建，保证每一片叶片的型面一致性，从根源上减少后续做动平衡校正时的去重量。轮毂部分的曲面采用回转体结合叶片根部圆角过渡的设计，叶片与轮毂连接位置的圆角半径经过优化，既可以降低气流在叶根位置的流动损失，也能减少应力集中，提升部件的抗疲劳寿命。这类叶轮通常采用精密铸造工艺完成毛坯生产，再通过五轴加工完成中心定位孔与端面的精加工，建模过程中预留了合理的加工余量与铸造拔模斜度，保证后续工艺落地的可行性。

　　从安装适配性来看，叶轮的整体外径、轴向高度都严格匹配原实物的尺寸边界，可直接替换原有同规格涡轮部件，不需要对周边的蜗壳、密封件、转轴结构做额外修改，适配在小功率动力系统中时，可在不改变安装空间的前提下，保证原有的气动输出性能。在流体通道的设计上，相邻叶片之间的流道截面变化均匀，没有出现截面突变或者狭窄区域，可避免气流在流道内产生涡流，提升能量转换效率，同时也能减少杂质在流道内的附着，降低长期运行后的性能衰减。轮缘位置的外圆做了同轴度约束，与中心孔的同轴度公差控制在合理范围内，安装后与蜗壳内壁的间隙均匀，既可以避免运转过程中出现刮蹭，也能减少间隙漏气带来的效率损失。针对高速运转的受力特性，叶片的厚度从根部到顶部逐渐减薄，在保证叶顶位置气动性能的同时，让叶片的应力分布更加均匀，避免根部应力过大引发的结构失效。整个逆向建模过程完全遵循实物的几何特征，没有随意改动原有的型面参数，保证重构后的模型与原实物的几何一致性，可直接用于后续的铸造模具开发、性能仿真分析、备件替换生产等场景，对于小批量的涡轮部件仿制与优化来说，这类高精度的逆向模型可以大幅缩短研发周期，减少反复试模与测试的成本。
