便携式手动夹持滚轮压紧工具结构

这款手动滚轮压紧工具的结构设计，最初是面向薄壁件加工、卷材接驳、小型工件临时固定这类需要线接触压紧的作业场景开发，区别于传统点接触的夹钳类工具，双滚轮的结构可以在压紧过程中避免工件表面出现压痕，同时允许工件在压紧状态下完成轴向的送进动作，适配连续作业的需求。从实际使用场景来看，这类工具常出现在五金加工的临时定位工位、包装生产线的薄膜压合工位、小型钣金件的折弯辅助工位，甚至在户外线缆敷设作业中，也能用来临时夹持固定线缆外皮，避免敷设过程中出现外皮移位的问题。

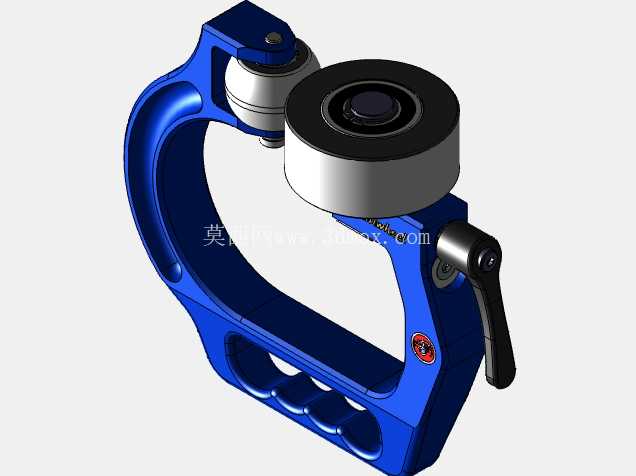

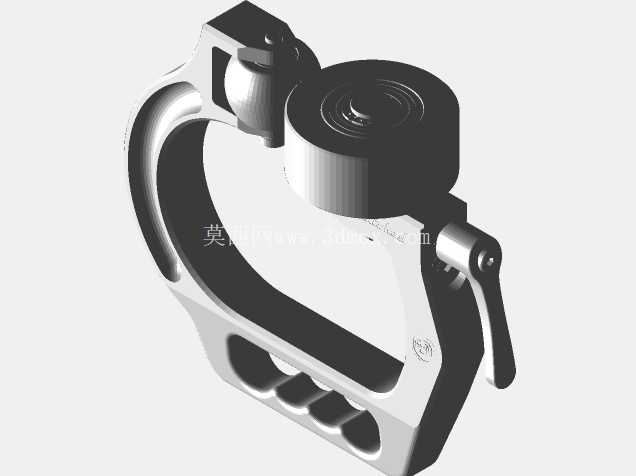

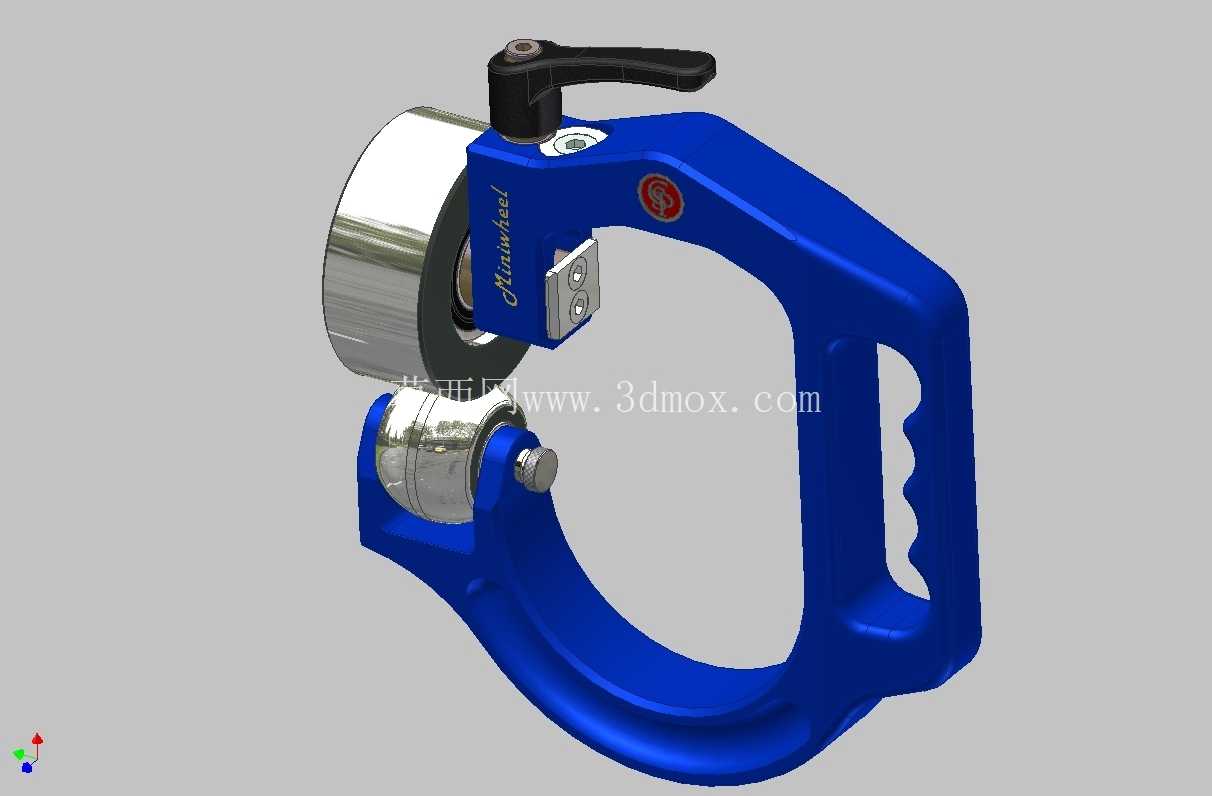

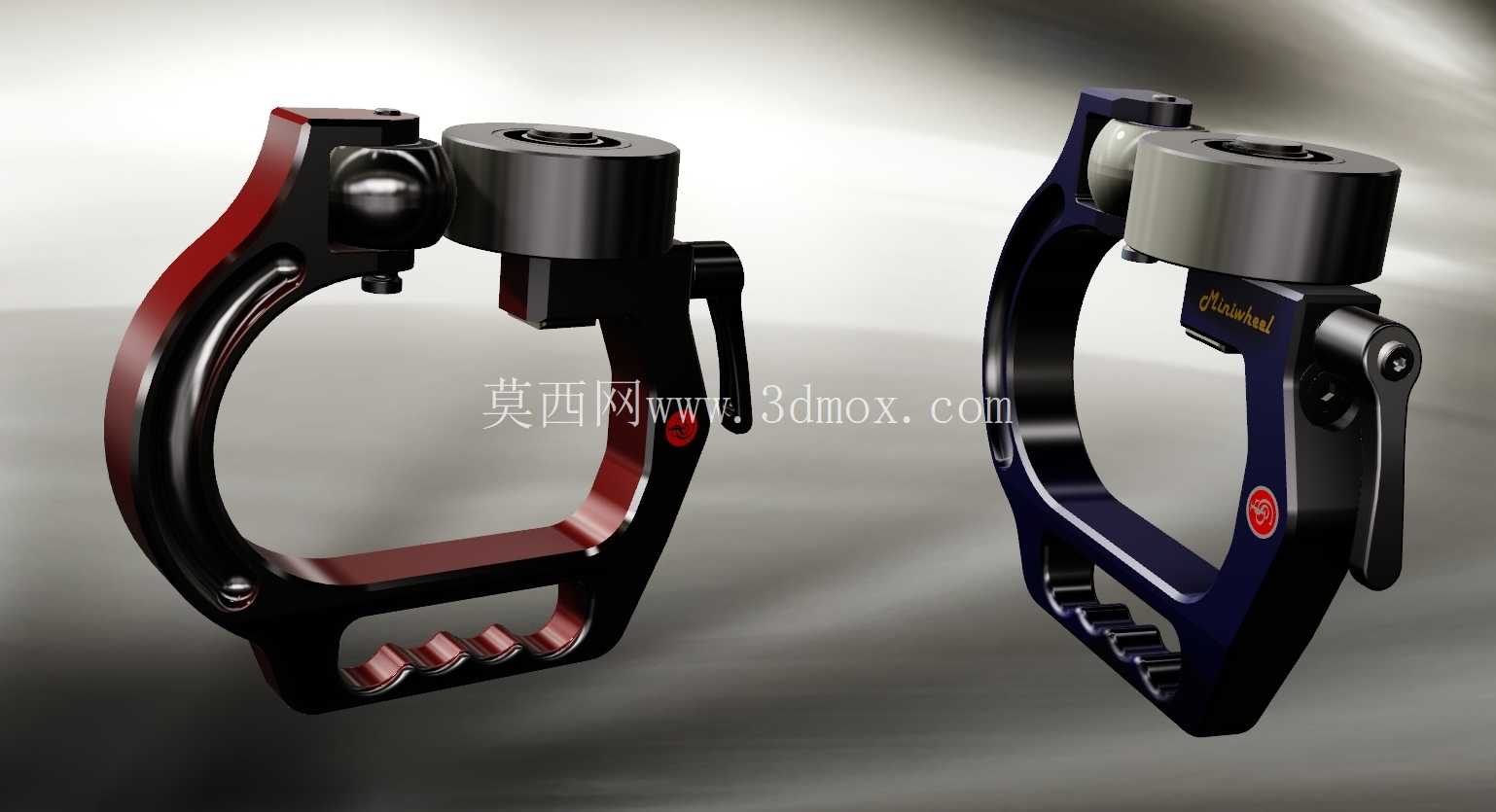

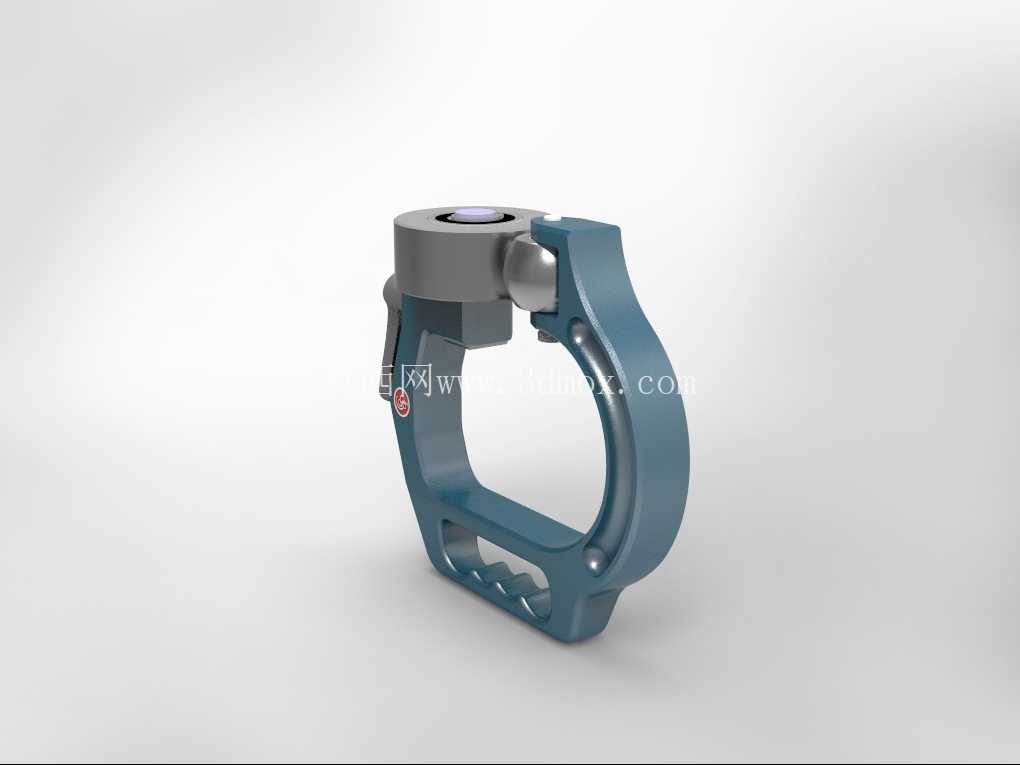

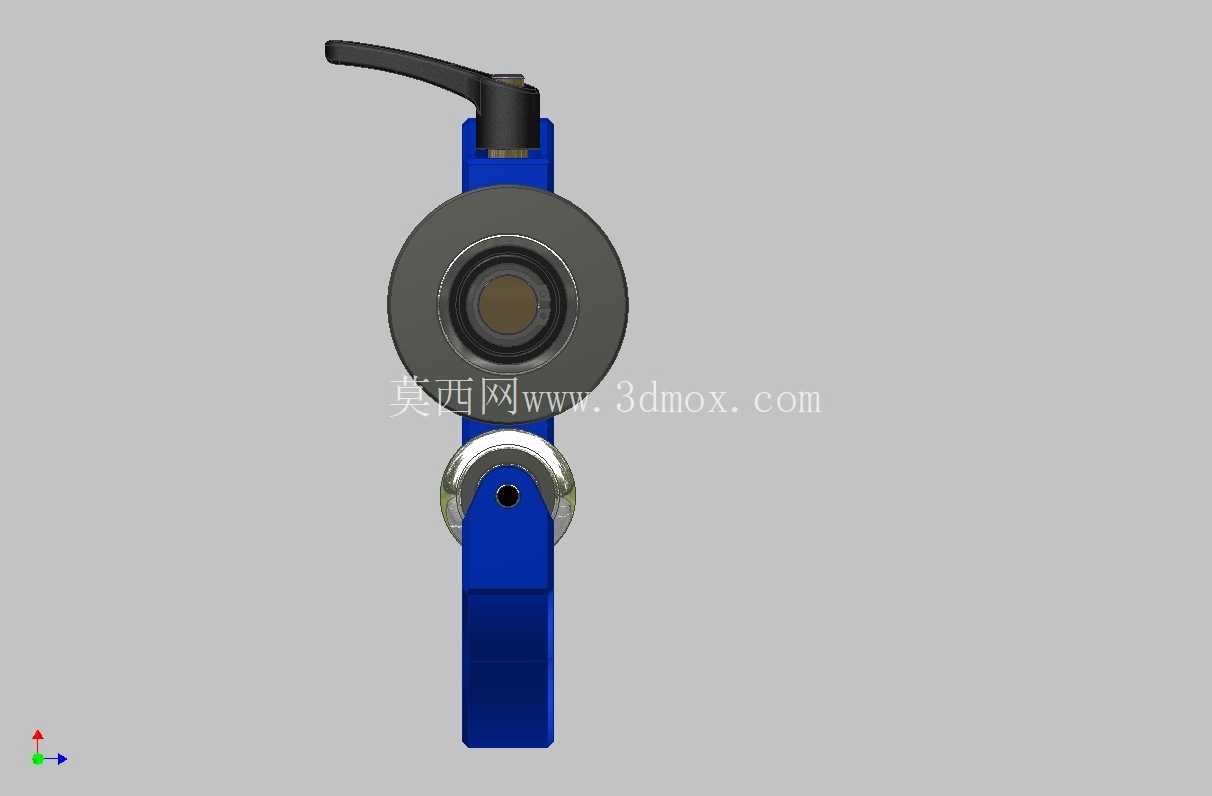

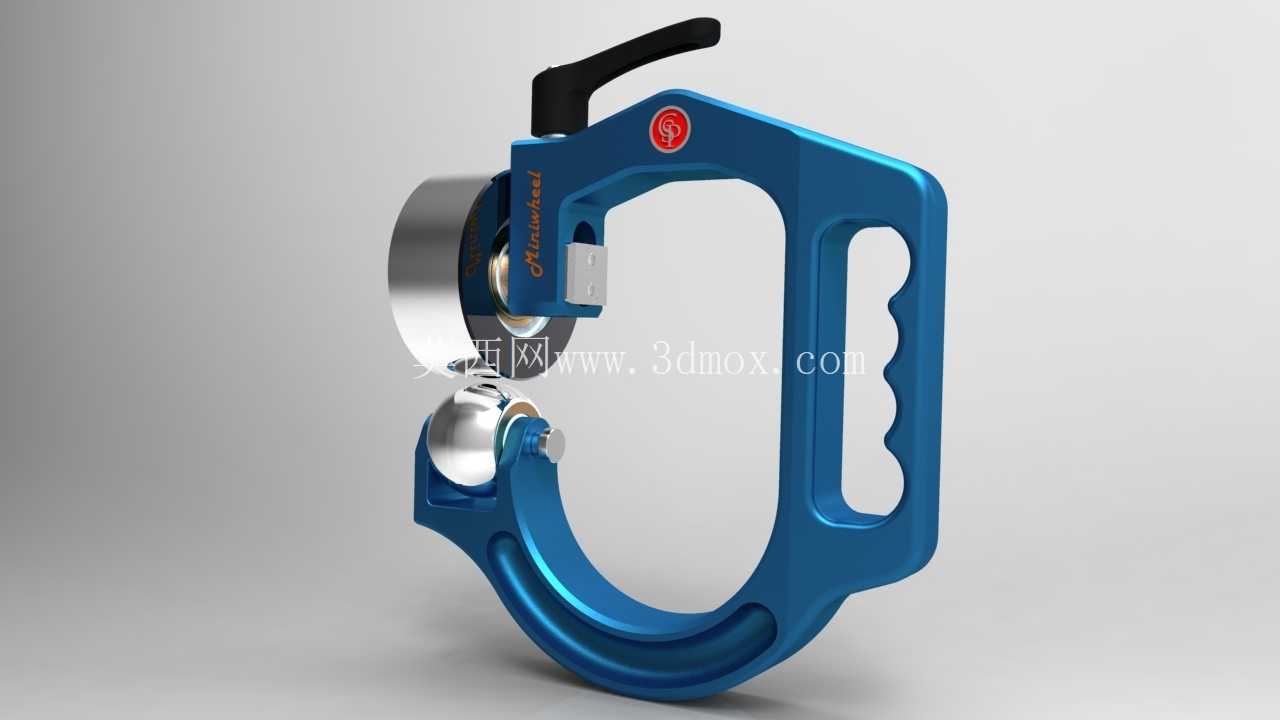

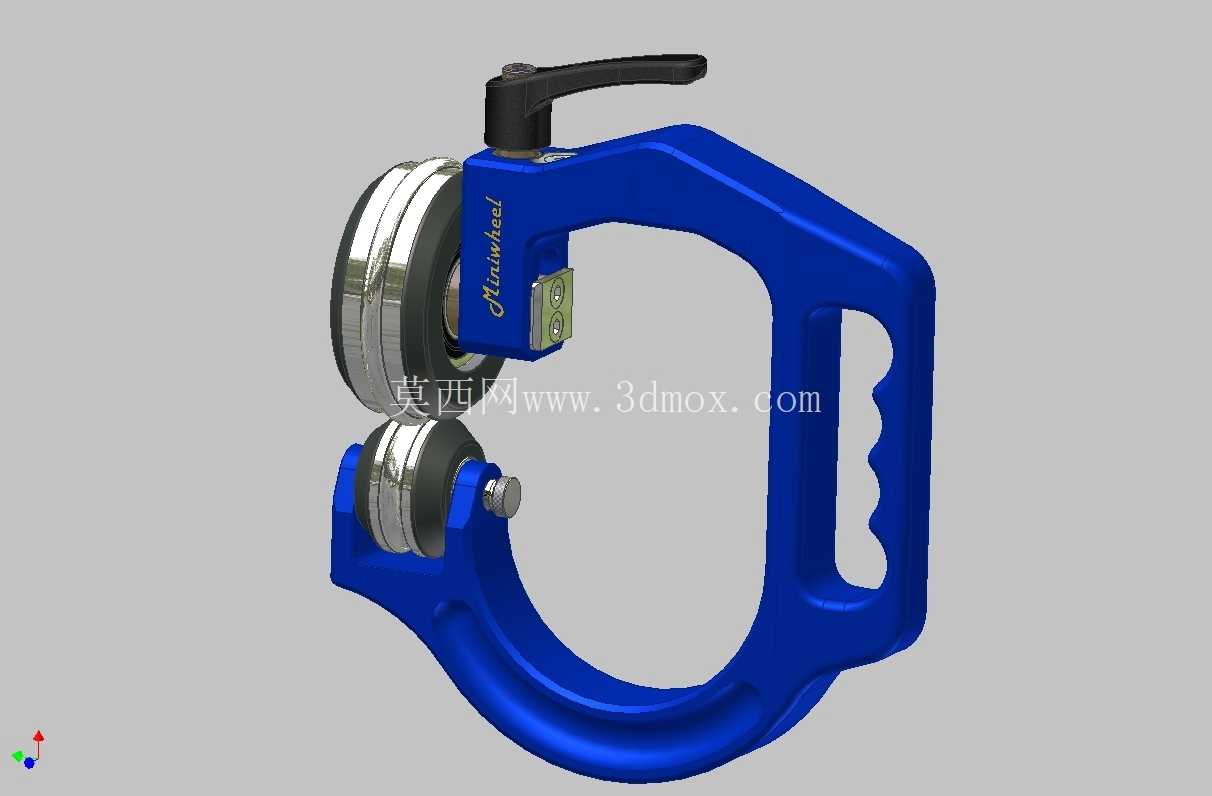

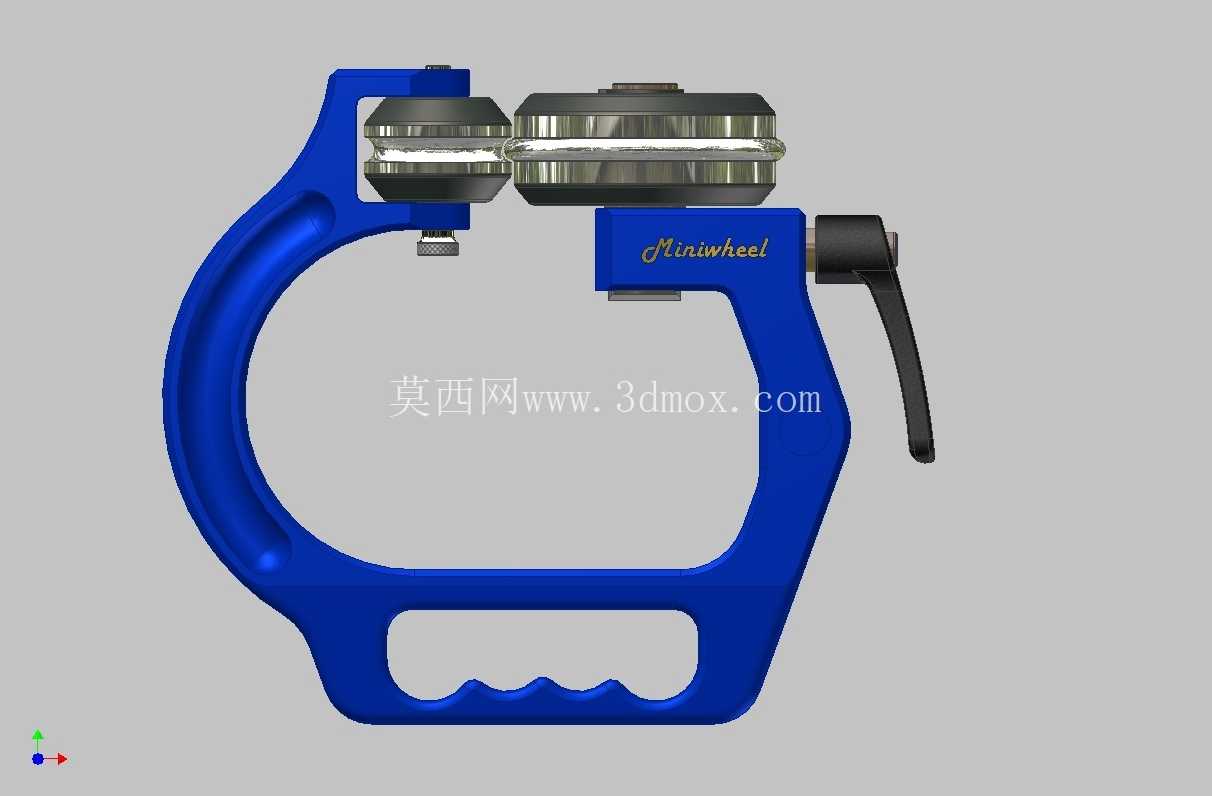

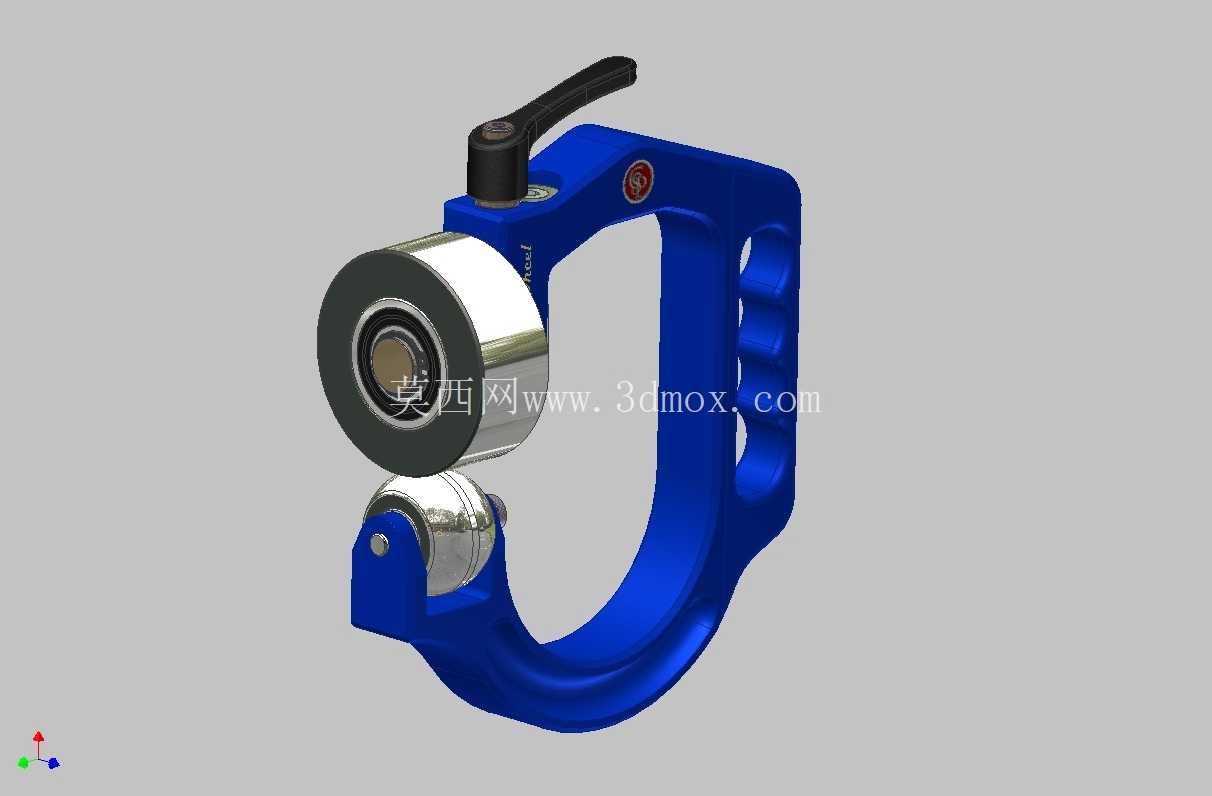

从功能特性上拆解，这款工具采用C型开口的主体框架，开口尺寸覆盖常规小型工件的夹持厚度范围，框架内侧设置上下两个同轴度匹配的金属滚轮，滚轮表面做了抛光硬化处理，既降低了工件滑动时的摩擦阻力，也提升了滚轮本身的耐磨性能，长期使用不会出现表面拉伤影响工件质量的问题。上方滚轮组件连接了快拆式的锁紧手柄，采用偏心轮锁紧结构，扳动手柄即可快速完成压紧与释放动作，单次操作耗时不超过一秒，相比螺纹旋紧的夹具，作业效率提升非常明显。手柄位置做了符合人体工学的指槽设计，单手握持时可以完全贴合手掌轮廓，长时间作业也不会出现明显的握持疲劳，框架侧面的红色标识点是锁紧状态的指示标记，当手柄扳动到标识点对齐位置时，即可达到额定的压紧力，避免操作人员锁紧力度不足或者过紧损坏工件。

设计思路上，主体框架采用一体式铸造成型后做机加工处理，材料选用高强度铸铝合金，在保证结构刚性的前提下尽可能降低整体重量，方便操作人员手持移动作业，不会因为工具过重增加作业负担。滚轮组件采用标准深沟球轴承作为转动支撑，转动间隙控制在0.02mm以内，保证工件送进时不会出现卡顿或者偏移，滚轮的安装轴做了防转设计，避免长期使用后轴跟转导致锁紧失效。锁紧手柄的偏心距经过反复校核，既保证足够的锁紧行程适配不同厚度的工件，也避免偏心距过大导致锁紧时需要的操作力过大，普通操作人员单手即可完成锁紧操作。框架上的滚轮安装位预留了0-5mm的调节间隙，可以通过侧面的紧固螺钉微调上下滚轮的平行度，适配不同平整度的工件表面，避免出现单侧压紧力不足的问题。

从安装边界与尺寸适配来看，这款工具的C型开口深度可以覆盖大部分常规小型工件的夹持宽度，整体外形轮廓没有突出的尖锐棱角，在狭小空间内作业也不会出现磕碰干涉的问题。工具本身不需要外接气源或者电源，完全依靠手动操作，没有管线束缚，适合在没有动力源的户外场景或者临时作业工位使用。滚轮的直径经过匹配设计，在保证足够结构强度的前提下，尽可能降低滚轮与工件的接触压强，针对铝件、铜件、塑料薄膜这类易损工件，也不会在表面留下压痕。如果需要适配特殊的作业场景，还可以更换不同表面材质的滚轮，比如包胶滚轮、花纹滚轮，分别适配易碎表面、需要防滑的作业场景，拓展工具的使用范围。

在实际结构验证过程中，这款工具的主体框架经过了10000次以上的锁紧疲劳测试，没有出现框架变形或者锁紧失效的问题，滚轮的轴承寿命也能满足长期高频作业的需求。相比市面上同类型的压紧工具，这款结构的整体重量降低了30%左右，操作力降低了25%，同时压紧力的稳定性提升了40%，不会因为操作人员的力度差异出现压紧力波动的问题。工具的所有易损件都采用标准件，后期维护更换不需要定制配件，直接采购标准轴承、标准紧固件即可完成维护，降低了长期使用的成本。
