发动机缸体加工用多头钻孔执行头结构

　　在汽车动力总成零部件的机加工产线里，缸体作为核心承载构件，其安装孔系的加工精度直接决定后续曲轴、连杆、缸盖等部件的装配同轴度与密封性能，传统单轴钻床逐孔加工的模式不仅工序节拍长，多次装夹带来的定位误差也很难满足量产缸体的孔位公差要求，这款多头钻孔执行头正是针对该类加工场景开发的专用执行部件。从实际产线适配角度看，该部件可直接挂载在立式加工中心主轴端或是专用组合机床的动力滑台上，一次进给即可完成缸体对应平面上多个同规格或相近规格孔位的钻削加工，大幅压缩单工件的加工辅助时间，同时避免多次换刀、移位带来的累积误差。

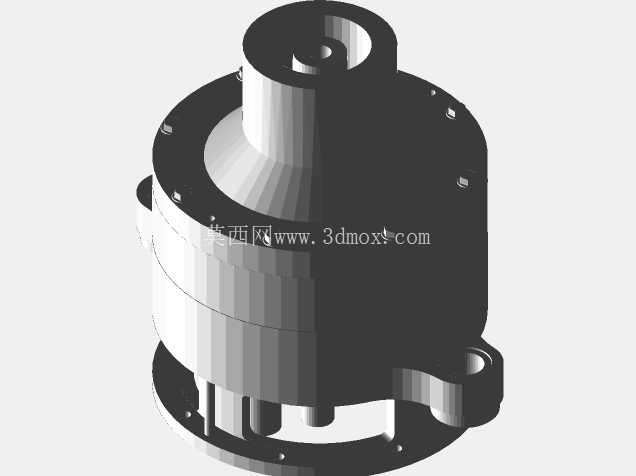

　　结构设计上，该执行头采用分层式同轴布局，顶部为标准机床主轴连接接口，可适配主流BT、CAT系列刀柄的装夹尺寸，内部通过行星轮系将主轴输入的单路动力分流至多个输出轴端，每个输出轴可独立装夹对应规格的钻头，输出轴的位置排布完全匹配发动机缸体对应加工面的孔位坐标，无需额外调整轴间距即可直接适配对应型号缸体的加工需求。外壳部分采用阶梯式圆柱结构，上部直径较小的段为动力输入腔，壁厚做了加厚处理以承受主轴高速旋转带来的振动，下部直径更大的段为钻头安装腔，周向均匀布置的紧固螺钉用于固定内部轴系的端盖，同时方便后期拆检维护更换内部轴承与齿轮；侧部伸出的定位凸台用于安装时与机床滑台的定位靠块贴合，保证执行头安装后与工件加工面的垂直度控制在0.02mm以内，避免钻孔出现偏斜。

　　底部法兰端面上设置有多个定位销孔与安装螺孔，可根据加工需求加装钻头导向套，针对缸体上的深孔加工场景，导向套可有效抑制钻头钻入时的摆振，降低孔壁粗糙度，同时防止钻头折断。从安装边界来看，该执行头的整体径向最大尺寸控制在常用加工中心主轴端面到工作台的安全行程范围内，不会与缸体工装夹具发生运动干涉，轴向长度也预留了足够的钻头进给余量，可覆盖缸体上不同深度孔的钻削需求。实际加工过程中，该执行头的内部齿轮采用斜齿设计，传动过程更平稳，噪音更低，每个输出轴都配置了成对安装的角接触轴承，可同时承受钻削过程中的轴向进给力与径向切削力，长时间加工也不会出现轴系窜动的问题。

　　外壳表面做了发黑防锈处理，加工车间的切削液、油污环境下也不会轻易锈蚀，日常维护仅需定期从顶部注油孔补充润滑脂即可，无需频繁拆解。针对缸体加工时的切屑飞溅问题，执行头下部可配套安装环形冷却喷嘴，加工时切削液可直接对准每个钻头的切削部位，快速带走切削热同时冲排切屑，避免切屑缠绕在钻头上影响加工质量。不同于通用型多轴头的可调式结构，这款执行头的轴位是针对特定型号发动机缸体的孔系做的固化设计，刚性比可调式结构高40%以上，更适合大批量定型产品的加工场景，在缸体量产线的粗钻工序中，单孔加工效率可比单轴加工提升3倍以上，孔位位置度公差可稳定控制在±0.05mm以内，完全满足后续铰孔、攻丝工序的精度要求。设计过程中，每个输出轴的同轴度、端面跳动都做了严格的公差分配，内部传动齿轮的侧隙也控制在合理范围内，避免反向间隙带来的孔位偏差，同时壳体的安装基准面与主轴接口的同轴度做了反复校核，保证安装后无需复杂找正即可达到加工精度要求。
