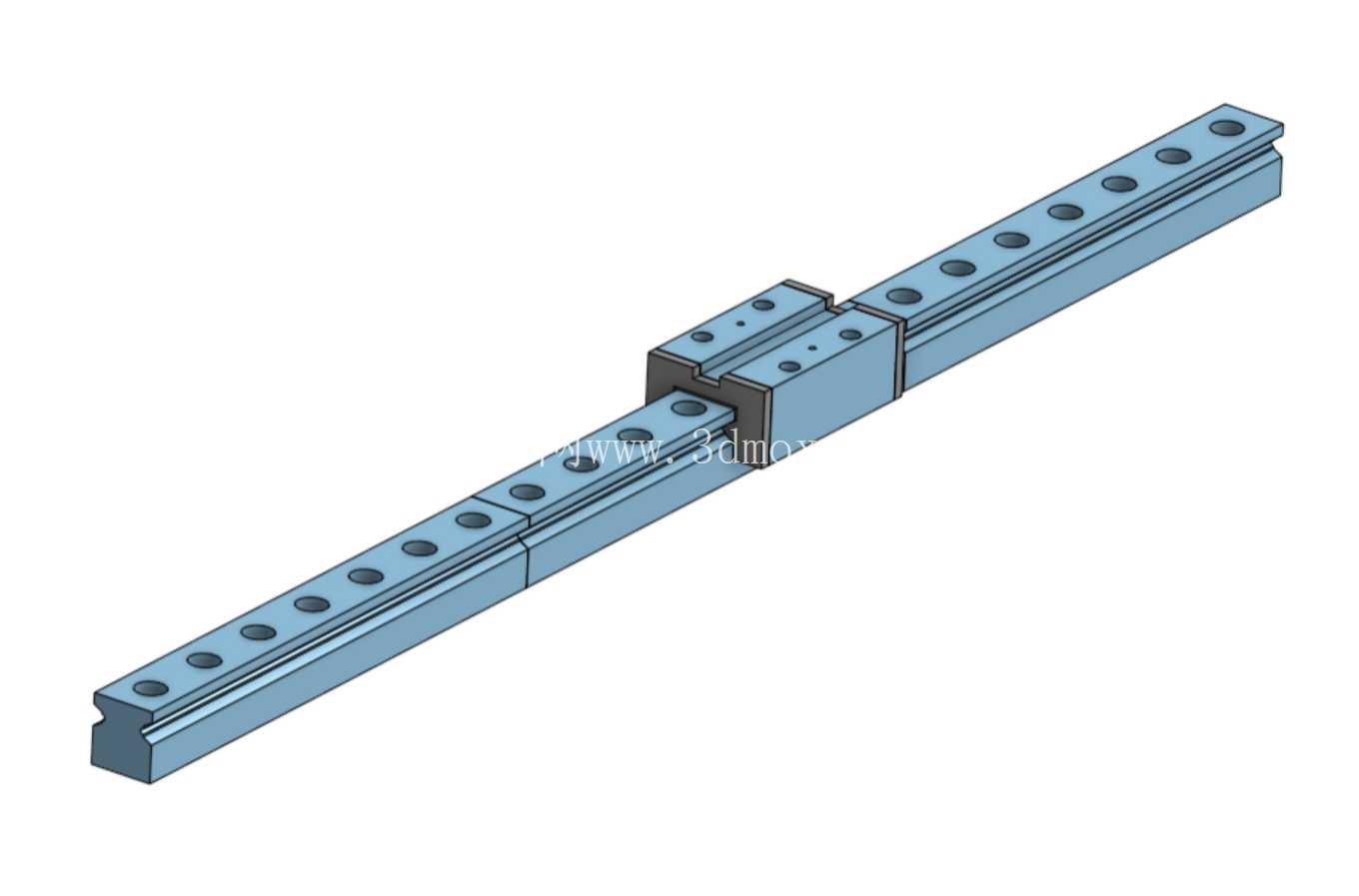

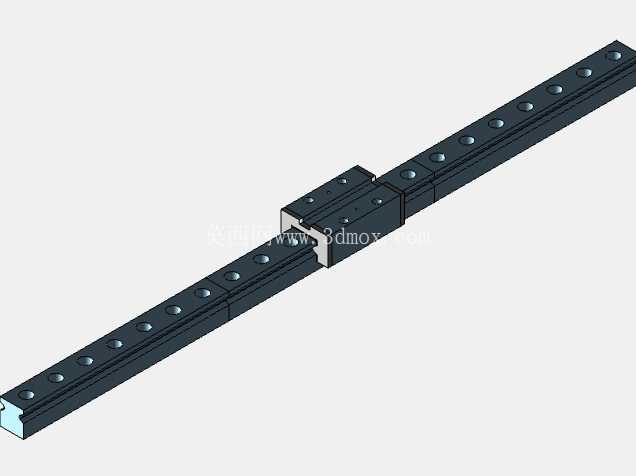

数控机床用带滑架线性导轨结构设计

在数控加工设备、自动化装配产线、精密检测工位这类需要精准直线往复运动的场景里，线性导轨副是决定设备运行精度与负载能力的核心基础部件，这套带滑架的导轨组件，就是针对这类通用直线运动需求做的结构设计。从实际使用场景来看，这类导轨最常被布置在机床的XYZ进给轴、自动化机械手的行走轴、检测设备的探针移动轴位置，承担运动过程中的导向、负载承载以及运动对准的作用，区别于普通光轴导向结构，这种滚道式直线导轨的摩擦阻力更小，运动一致性更强，长时间往复运行的精度保持性也更优，能适配从低速重载到高速轻载的不同工况需求。

从功能特性上看，这套导轨组件的滑架与导轨本体之间采用滚动接触结构，滑架内部预置循环滚动体，运行时滚动体沿导轨本体的精密滚道循环滚动，将传统滑动摩擦的高阻力转化为滚动摩擦的低阻力，不仅能大幅降低驱动端的动力损耗，还能有效减少低速运行时的爬行现象，保证运动过程的平稳性。导轨本体上的等距安装孔是为了适配设备安装基面的固定需求，孔位间距遵循通用工业安装标准，不需要额外做孔位改制就能直接适配多数常规设备的安装基面，滑架上的安装螺纹孔则用于连接负载工作台、执行机构等被驱动部件，孔位布局兼顾了不同规格负载件的安装兼容性，避免安装时出现孔位错位需要二次加工的问题。

设计这套结构的时候，首先要考虑的是安装边界的适配性，导轨本体的截面尺寸参考了行业通用的同负载等级导轨规格，宽度与高度尺寸能直接替换同规格的常规导轨产品，不需要对设备的安装基面做额外的铣削调整，滑架的整体外形尺寸也控制在通用安装尺寸范围内，保证周边的防护罩、行程限位开关等附属部件不需要重新调整位置就能正常装配。滚道的型线设计是整个结构的核心，滚道与滚动体的接触角度经过反复校核，既能承受垂直方向的额定负载，也能承受一定的侧向倾覆力矩，适配设备运行过程中可能出现的偏载工况，避免偏载导致的滑架卡滞或者导轨局部磨损加剧的问题。滑架两端的密封结构设计也做了针对性优化，能阻挡加工过程中产生的切屑、切削液以及车间环境中的粉尘进入滑架内部的滚道区域，避免杂质卡滞滚动体造成运动卡顿或者导轨表面划伤，延长部件的实际使用寿命。

从安装调试的角度来说，这套导轨组件的设计预留了足够的安装调整余量，导轨本体的安装孔做了沉头设计，固定螺栓锁紧后螺栓头不会高出导轨表面，不会干涉滑架的往复运行，滑架上的注油孔位置设置在便于日常维护的侧面，不需要拆解负载部件就能完成定期润滑保养，降低后期的维护成本。在实际选型适配的时候，只需要根据设备的行程需求裁切对应长度的导轨本体，搭配对应数量的滑架就能满足不同行程的使用需求，单根导轨上可以根据负载大小布置单个或者多个滑架，当负载重量较大或者倾覆力矩较高时，增加滑架数量就能有效提升整体的负载能力，不需要重新更换更大规格的导轨产品，大幅降低设备的设计改造成本。

这套结构的运动精度控制也是设计时的重点，导轨本体的滚道表面做了精密磨削处理，直线度公差控制在微米级，滑架与导轨配合的预紧量可以根据实际使用需求调整，轻载高速工况可以采用较小的预紧量降低运行阻力，重载高精度工况可以适当增大预紧量提升整体刚性，消除运动间隙，保证运动过程中的定位精度。在自动化上下料设备的应用场景中，这套导轨能保证机械手取放料的位置重复精度，避免因为定位偏差导致的取料失败或者工件磕碰问题；在数控铣床的进给轴应用中，足够的刚性可以承受铣削加工过程中的切削反力，避免刀具震颤影响工件的加工表面质量；在精密检测设备的应用中，平稳的运动特性可以保证检测传感器的移动平稳性，避免运动抖动导致的检测数据偏差。
