DIN导轨安装式MT1刀柄存储架结构

　　在机加工车间的日常运维场景中，刀具存储混乱一直是影响换刀效率、增加刀具磕碰损耗的核心痛点之一，尤其是莫氏锥度类刀柄，锥面一旦出现磕碰划伤，会直接导致装夹同轴度超差，加工出的工件孔位精度、圆度都无法满足工艺要求，严重时还会在高速切削过程中出现刀柄窜动，带来设备与人员安全隐患。这款适配DIN导轨安装的MT1刀柄存储结构，正是针对小型加工单元、实训教学车间、研发打样工位的刀具收纳需求设计，可直接卡装在标准DIN电气导轨上，无需额外打孔安装，适配现有车间工具墙、设备旁侧导轨挂装位的安装条件，能充分利用工位周边的闲置立面空间，避免刀柄随意堆放在工作台面占用操作空间、混入切屑刮伤配合面的问题。

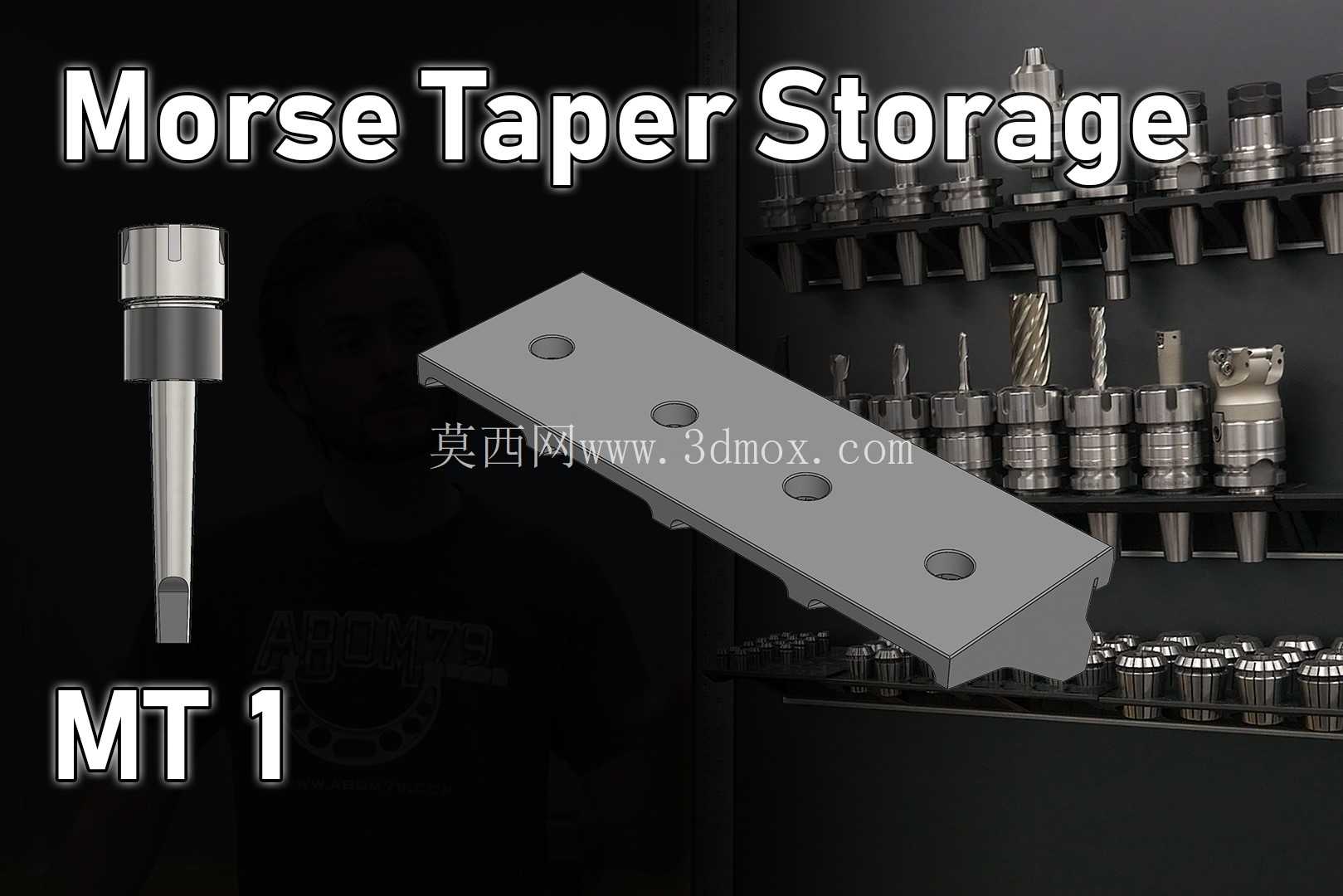

　　从功能特性来看，该存储架采用单排多卡位设计，每个卡位的轮廓完全匹配MT1莫氏锥度刀柄的外形，卡位内侧做了避让间隙，既可以保证刀柄插入后不会出现晃动倾倒，又不会过度卡紧锥面造成插拔困难，刀柄插入后锥柄的扁尾位置完全悬空，不会与架体发生硬接触，避免扁尾定位面磨损影响后续装夹定位精度。架体上预留的四个沉头安装孔，除了适配DIN导轨的卡扣安装外，也可以直接用螺丝固定在木质工具板、金属工作台侧壁上，安装边界灵活，架体整体厚度控制在适配常规刀柄伸出长度的范围内，安装后不会突出过多占用通道空间，相邻卡位的间距经过反复校核，即使刀柄上预装了ER夹头、钻夹头这类附件，相邻刀柄之间也不会发生碰撞干涉，取放时不会剐蹭到相邻刀具的切削刃部分。设计过程中，首先参考了现有MT1刀柄的通用尺寸公差带，将卡位的锥度角度做了微小的正偏差处理，避免不同厂商生产的刀柄因为锥度制造公差出现插装卡滞的问题，架体的边缘全部做了倒钝处理，没有尖锐棱角，取放刀具时不会划伤操作人员的手部，也不会刮伤刀柄的表面防锈层。架体的承重结构做了加强设计，每个卡位可以承受满配刀柄带刀具的重量，长期使用不会出现卡位变形、架体下弯的问题，即使在多班次连续生产的车间环境下，也能保持结构稳定性。

　　不同于大型刀具车的大容量设计，这款存储架更侧重单工位的就近收纳，操作人员在机床旁完成换刀后，可以随手将换下的MT1刀柄插回架体，不用转身走到远处的刀具存放区，能有效缩短换刀辅助时间，尤其适合多品种小批量生产的加工场景，这类场景换刀频次高，刀具种类杂，就近收纳的优势会被进一步放大。在实训教学场景中，这类导轨式存储架还可以配合不同规格的刀柄存储模块组合安装，在同一根DIN导轨上搭配ER夹头存储位、钻头收纳位，形成模块化的工具存储系统，学员取放工具时可以快速归位，避免工具丢失、混放，也能帮助实训场地建立规范的工具管理秩序。

　　从安装适配性来看，该存储架适配的DIN导轨为行业通用标准规格，和车间内常用的电气安装导轨完全通用，不需要单独采购配套导轨，用户可以根据自身工位的空间情况，任意截取合适长度的导轨进行安装，也可以多组存储架拼接安装，扩展存储容量，架体的底部做了与导轨卡扣匹配的卡槽，安装时只需要将架体对准导轨推入即可锁定，拆卸时也只需要拨开卡扣就能取下，调整存储位置非常方便，不需要复杂的安装工具。在结构细节上，架体的每个卡位下方都预留了微小的排屑间隙，日常使用中落入卡位的切屑、切削液可以顺着间隙排出，不会在卡位内部堆积，日常清理只需要用毛刷轻轻一扫即可，维护成本极低，不会因为切屑堆积导致刀柄插装不到位的问题。
