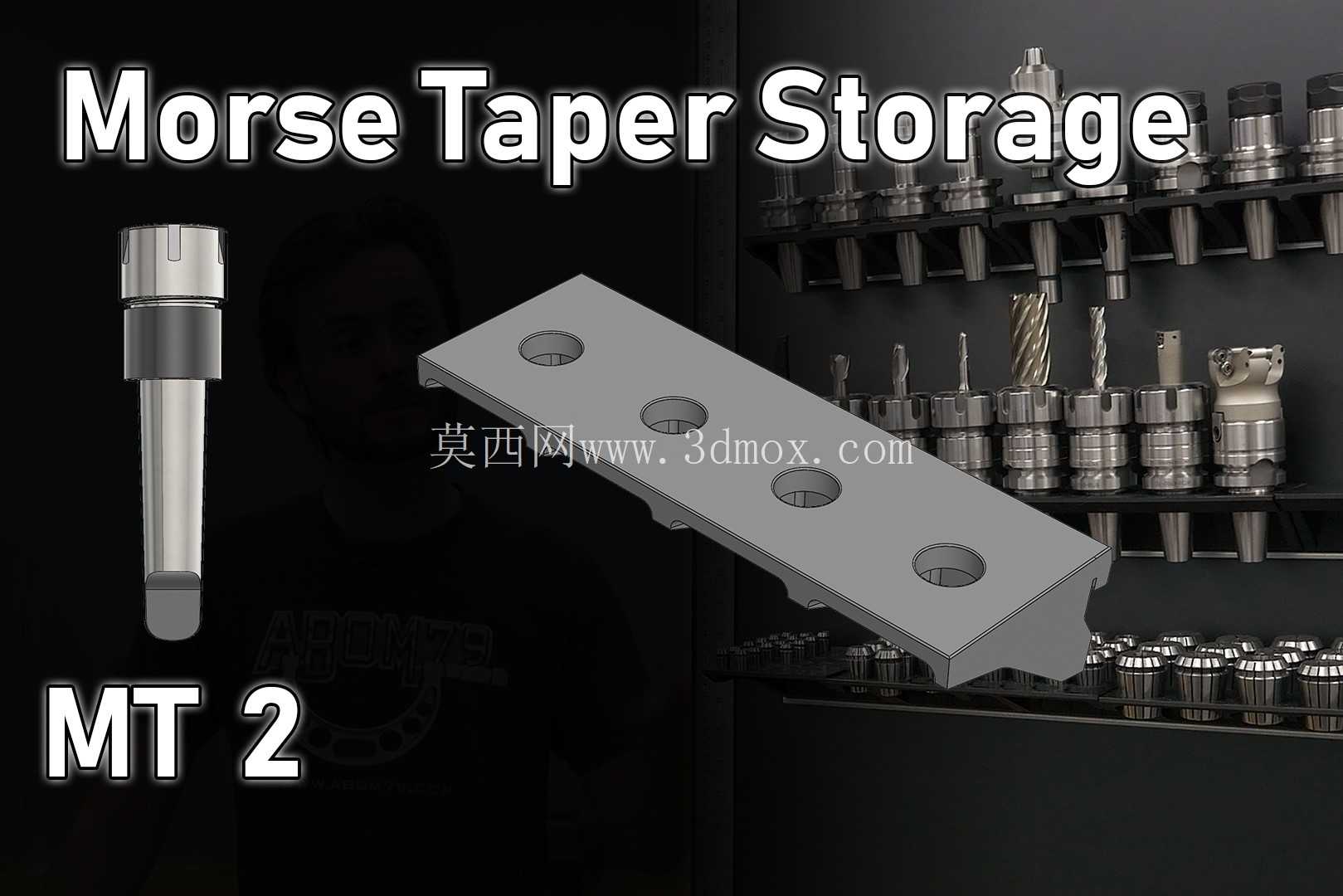

DIN导轨安装式MT2莫氏锥度刀柄存储架

在机加工车间的日常运维中，刀具存储混乱一直是影响换刀效率、增加刀具磕碰损耗的常见问题，尤其是莫氏锥度类刀柄，锥面一旦出现磕碰划伤，会直接导致装夹同轴度超差，加工出的工件孔位、圆度都无法满足精度要求，严重时还会在高速加工中出现刀柄甩脱的安全隐患。这款适配DIN导轨安装的MT2刀柄存储架，正是针对小型加工单元、实训教学车间、研讨会实操工位的刀具规整需求设计，解决零散刀柄随意摆放带来的各类现场管理问题。

从安装适配性来看，存储架完全匹配标准DIN导轨的安装尺寸，底部的卡扣结构可以直接卡入工业现场常用的DIN导轨型材，不需要额外打孔攻丝，也不需要定制安装支架，现场装配时只需要对准导轨推入即可完成固定，拆卸调整位置时也只需要拨开卡扣就能滑移，适配车间内工具墙、设备旁侧导轨架、移动工具车的导轨安装场景，不会破坏现有工位的布局结构。存储架的主体采用平直的长条式结构，四个安装沉孔均匀分布在架体平面上，当需要脱离导轨做固定式安装时，也可以通过沉头螺丝直接固定在木质工具板、铝型材工作台侧面或者机床旁的钢制立板上，安装边界灵活，不需要额外加工适配结构。

在功能设计上，每个MT2刀柄的存储位都做了适配莫氏2号锥度的仿形支撑结构，锥面支撑区域的弧度完全贴合MT2刀柄的外锥面，刀柄插入后不会出现歪斜、滑落的情况，支撑位置避开了刀柄的扁尾传动部位，不会对刀柄的传动结构造成挤压磨损。架体的边缘全部做了倒钝处理，没有尖锐的毛刺棱角，取放刀柄时不会划伤操作人员的手部，也不会刮花刀柄的金属表面。相邻存储位之间预留了足够的操作间隙，即使是带着劳保手套取放刀柄，也不会出现相邻刀柄互相磕碰的情况，单排布局可以同时容纳多支MT2刀柄，满足单工序加工的刀具备用需求。

从实际使用场景出发，这款存储架不仅可以用来存放MT2莫氏锥度刀柄，也可以适配同锥度的钻套、铰刀刀柄等莫氏2号锥度的工装，在小型加工车间里，这类锥度的工装通常用于台钻、小型车床、摇臂钻的装夹作业，以往这类工装大多随意堆放在工具盒里，锥面互相碰撞很容易产生凹痕，每次使用前都需要重新检查锥面完好度，浪费大量的准备时间。使用这款导轨式存储架后，每支刀柄都有独立的支撑位，锥面处于悬空不受力的状态，长期存放也不会出现锥面变形、磕碰损伤的问题，取放时一目了然，不需要在杂乱的工具盒里翻找，能有效缩短换刀准备的辅助时间。

设计过程中充分考虑了3D打印制作的工艺可行性，架体的壁厚均匀，没有大角度的悬空结构，不需要添加过多的支撑材料就能完成打印制作，个人用户自行制作时的打印成功率高，材料利用率也更高。架体的受力结构经过优化，即使挂满钢制的MT2刀柄，整体也不会出现弯曲变形，安装在导轨上后不会因为承重问题出现卡扣松脱的情况。存储位的锥度支撑段做了轻微的导入倒角，刀柄插入时不需要刻意对准，顺着倒角就能滑入到位，日常使用的操作门槛很低，不需要专门的使用培训就能快速上手。

在车间现场的布局适配中，这类导轨式存储架可以沿着DIN导轨排布多组，根据不同工位的刀具使用需求，分别搭配MT1、MT2、MT3以及ER夹头存储架，形成完整的导轨式刀具存储系统，所有存储单元都可以在导轨上自由滑移调整位置，当工位的加工内容调整时，只需要把对应刀具的存储架滑移到操作最顺手的位置即可，不需要重新拆装固定，适配柔性化生产的工位调整需求。相较于传统的木质刀具架或者钢制刀具柜，这种导轨式的存储结构占用空间更小，可以充分利用设备旁侧、工具墙上方的零散空间，不会占用宝贵的工作台操作面积，对于空间有限的小型加工车间、家庭工坊、教学实训场地来说，空间利用率的提升尤为明显。

从刀具防护的角度来看，存储架的支撑位置只接触刀柄锥面的非定位段，不会接触到刀柄的锥度定位基准面，长期存放也不会因为支撑应力导致锥面变形，能有效保持刀柄的装夹精度，延长刀柄的使用寿命，减少因为刀柄精度损失带来的加工质量问题。架体的表面没有多余的凸起结构，日常清理时只需要用抹布擦拭即可，不会积存切屑、切削液等车间常见的污物，维护起来十分方便。
