物联网开发板配套注塑传感外壳结构

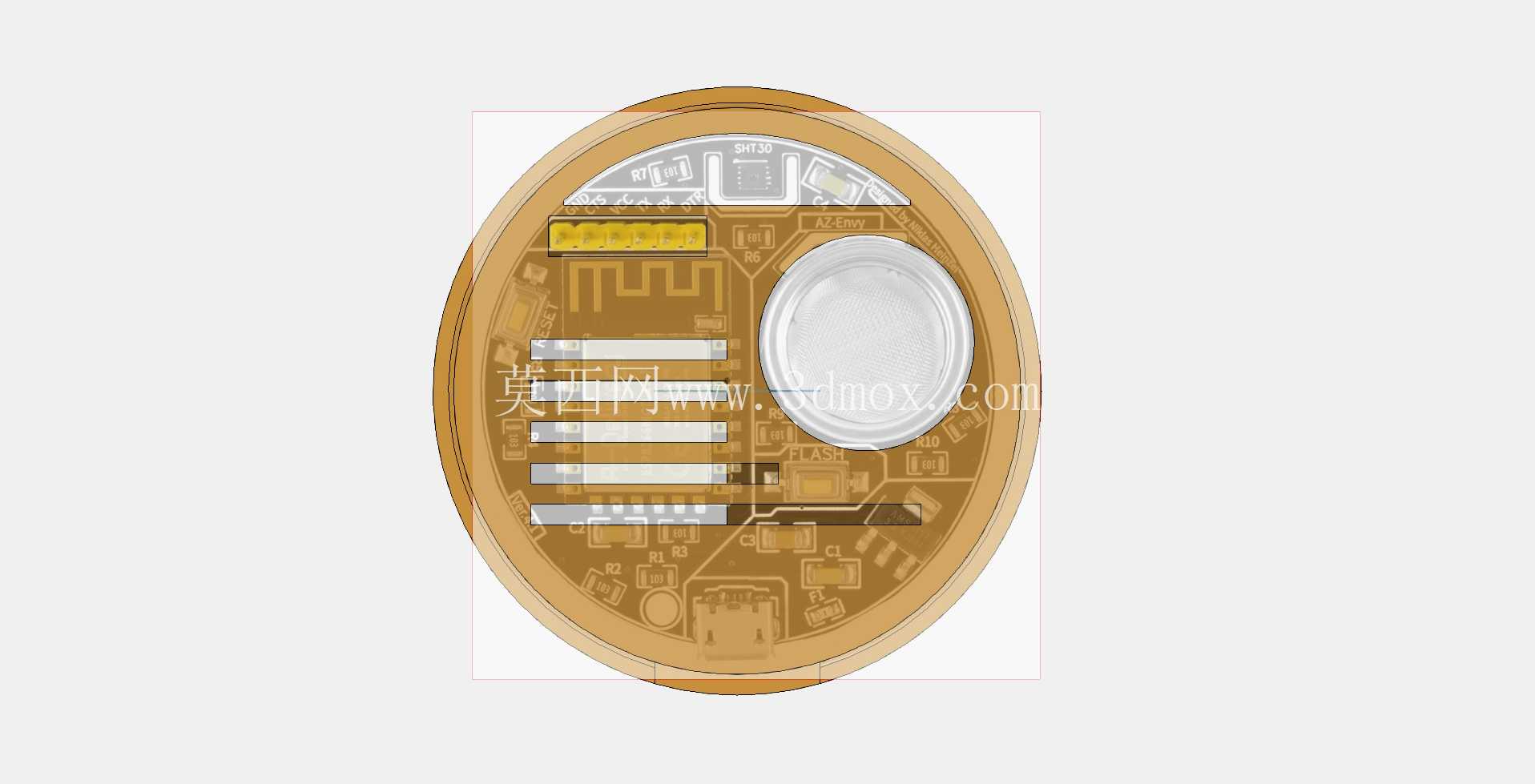

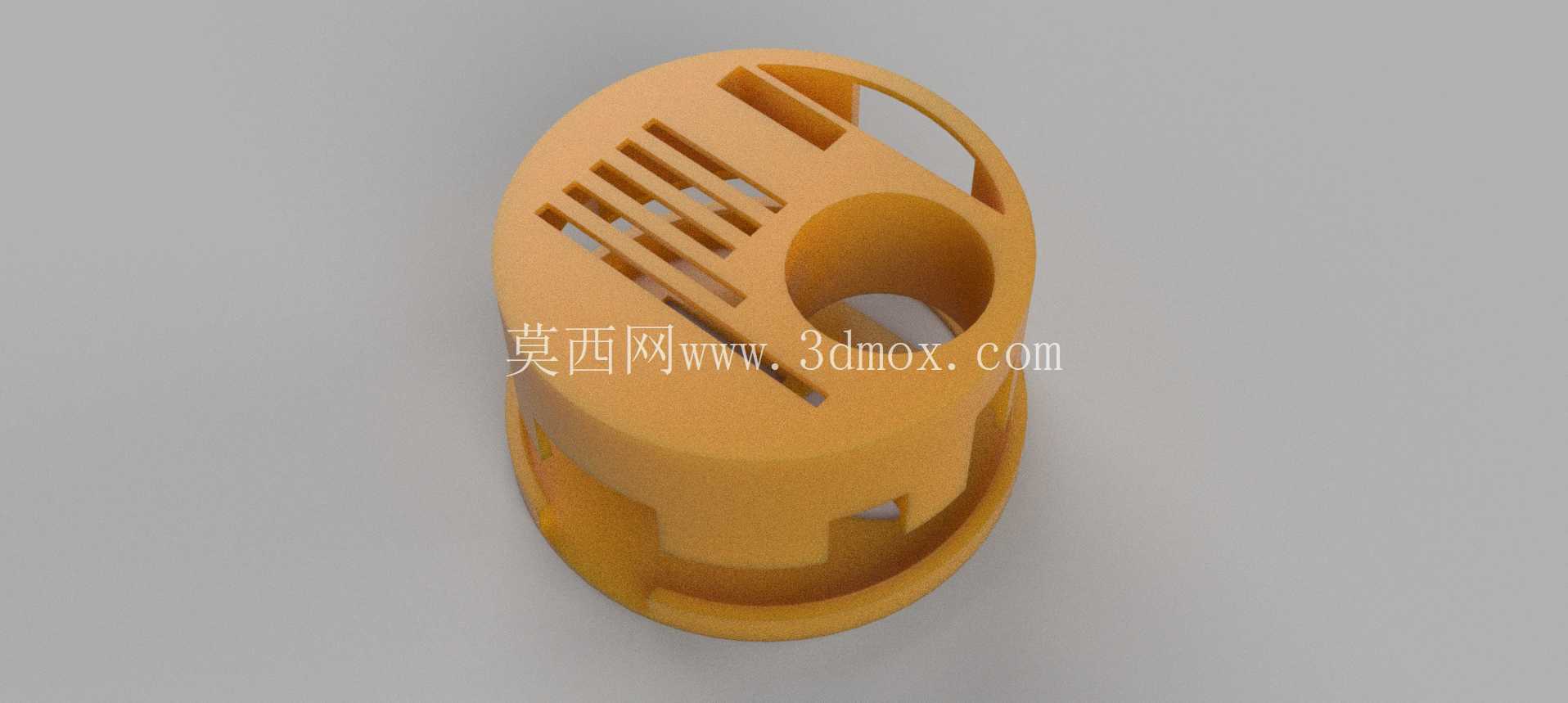

　　这款壳体是面向物联网终端传感节点开发的配套防护结构，适配ESP12F核心开发板的安装需求，主要应用在室内环境参数采集、小型智能设备组网、工业边缘节点部署等场景，作为核心电路板的承载与防护结构，隔绝日常使用中的灰尘、轻微磕碰以及外接飞溅液体，保障板载传感元件与通讯模块的稳定运行。从结构设计逻辑来看，壳体整体采用椭圆柱式构型，区别于常规方壳的直角设计，椭圆轮廓能够在紧凑安装空间内减少边角磕碰损伤，同时适配更多圆形安装位的布设需求，比如管道旁侧挂载、柱状设备表面贴合安装等场景，不需要额外做边角避让处理。

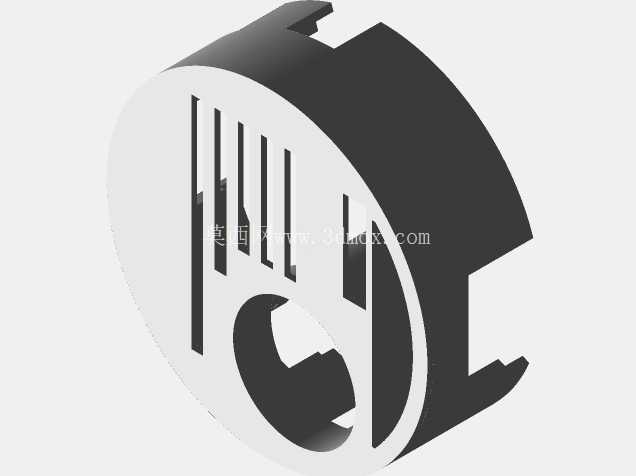

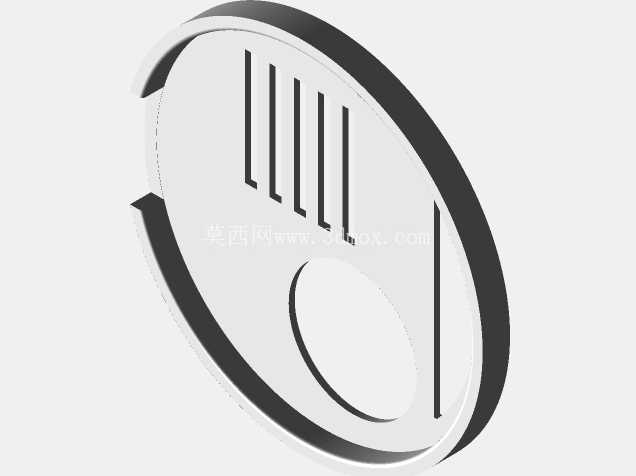

　　壳体顶部开设多组平行条状通风槽，槽孔宽度控制在2mm以内，既能够保障内部温湿度、空气质量类传感元件与外界环境的气流交换，避免封闭壳体导致的参数检测偏差，又能阻挡较大体积的杂物、虫类进入壳体内部损坏电路；槽孔排布顺着椭圆长轴方向延伸，在不削弱壳体顶部结构强度的前提下，最大化通风换热面积，避免板载WiFi模块长时间工作产生的热量在壳体内积聚，影响通讯稳定性与元件使用寿命。壳体侧面预留圆形通孔，对应开发板的外接天线或者接线端口位置，孔位边缘做了0.5mm的倒角处理，避免穿线时割伤线材绝缘层，同时孔位高度距离壳体底部安装面12mm，能够避免安装面溢水顺着线材流入壳体内部。

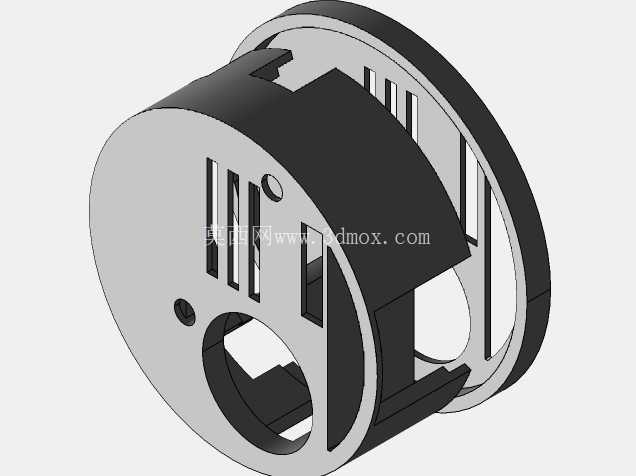

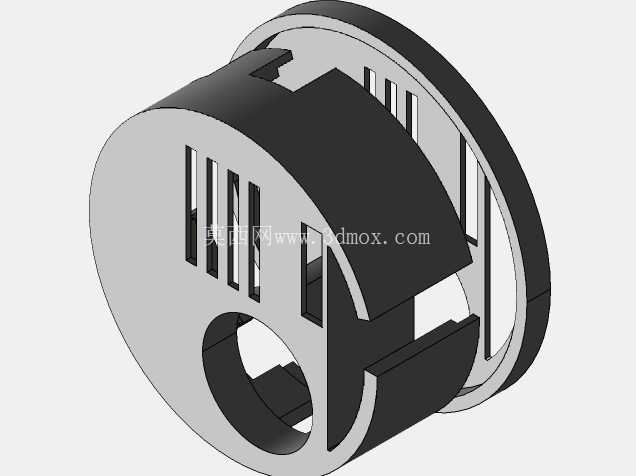

　　壳体下部设置多组卡扣式安装位，不需要额外螺丝固定，开发板可以直接顺着卡槽推入完成固定，卡槽的限位筋高度为1.8mm，刚好卡住标准厚度的PCB板边缘，安装后不会出现晃动偏移，同时壳体底部预留了3mm的走线间隙，方便板载引脚外接传感探头或者供电线路。从安装边界来看，壳体整体最大外径为42mm，总高度为38mm，安装时需要预留的最小平面空间为直径45mm的圆形区域，壳体背部预留了两个直径3mm的挂装孔，孔距为28mm，可以配合自攻螺丝固定在墙面、设备外壳表面，也可以通过扎带穿过挂装孔绑定在柱状构件上，适配多种安装场景。

　　壳体壁厚均匀控制在2mm，采用注塑工艺成型时不会出现缩痕、缺料等问题，结构强度能够承受1米高度自由跌落至水泥地面的冲击，不会出现开裂导致内部电路板外露的情况。在细节设计上，壳体内部对应开发板上的复位按键、状态指示灯位置都做了对应的避让与透光结构，指示灯位置的壳体壁厚减薄至0.8mm，不需要开孔就能清晰观察到板载LED的工作状态，复位按键位置预留了直径5mm的按压孔，日常调试时可以直接用牙签或者细杆触碰按键，不需要拆开壳体。壳体的合模线设置在侧面中部位置，合模错位量控制在0.1mm以内，不会出现划手的毛边，上下壳体采用卡扣配合，扣合后缝隙均匀控制在0.15mm以内，既方便后期拆开维护电路板，又能保障日常使用中的防护性能。这类壳体的设计核心是平衡防护性能与传感检测的需求，不能为了密封完全阻断气流交换，也不能为了通风牺牲结构防护能力，在实际项目应用中，这类结构可以直接用于小型环境监测节点、智能办公区域的人员存在传感节点、仓储环境的温湿度采集终端等设备，不需要额外开模调整结构，只需要根据具体的外接传感器类型，在对应位置预留探头开孔即可，能够大幅缩短物联网终端设备的开发周期，降低小批量试制的结构成本。
