多款乘用车轮毂轮辋结构设计方案

　　轮辋作为车轮系统的核心承载构件，直接衔接轮胎与车桥轴端，是整车行驶系统中承担载荷传递、路面冲击缓冲、转向动作执行的关键部件，日常覆盖从家用乘用车日常通勤、改装车个性化升级到小型非道路代步车辆的多场景使用需求，不同结构的轮辋在动平衡表现、散热效率、抗冲击载荷能力上存在明显差异，设计阶段需要匹配对应车型的轴荷参数、轮胎扁平比、制动系统安装空间做针对性校核。

　　从结构设计逻辑来看，不同辐条造型的轮辋首先要满足安装边界的硬约束：轮辋的名义直径需要匹配对应轮胎的胎圈座尺寸，轮缘高度要符合轮胎拆装的工艺要求，避免出现胎圈卡滞或者行驶中脱圈的风险；中心孔直径需要适配车型轴头的定位凸台尺寸，PCD节圆直径与螺栓孔数量、孔径要完全匹配轮毂轴承座的安装点位，偏距ET值的设定需要结合整车轮距参数、转向节的运动包络做校核，保证转向打满极限位置时，轮辋内侧不会与减震器、转向拉杆、制动卡钳发生运动干涉，外侧不会超出翼子板的外轮廓边界。

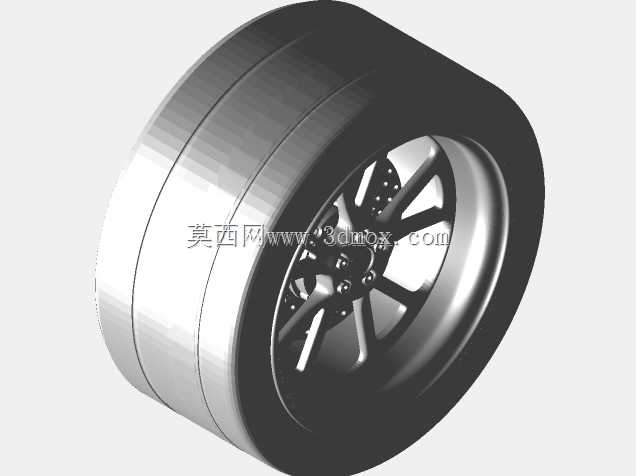

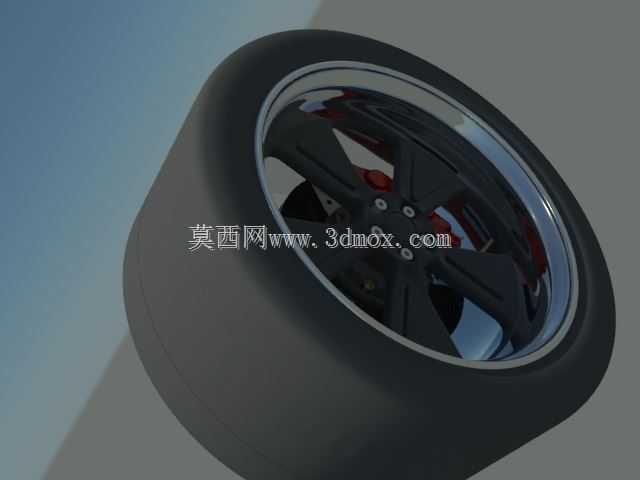

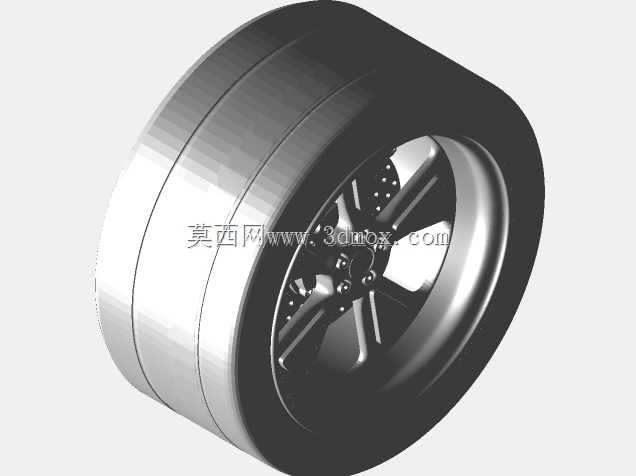

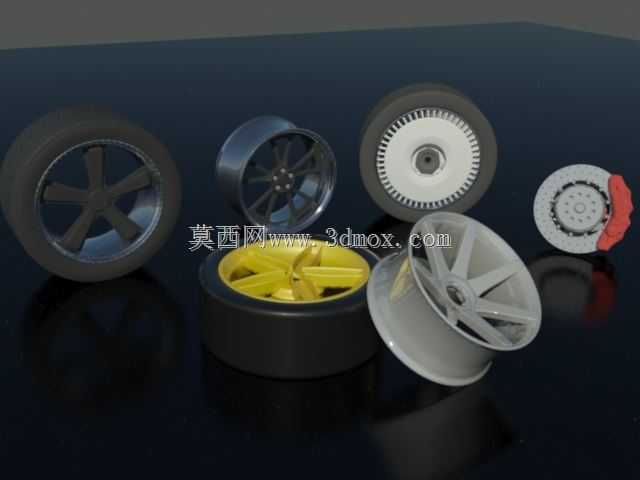

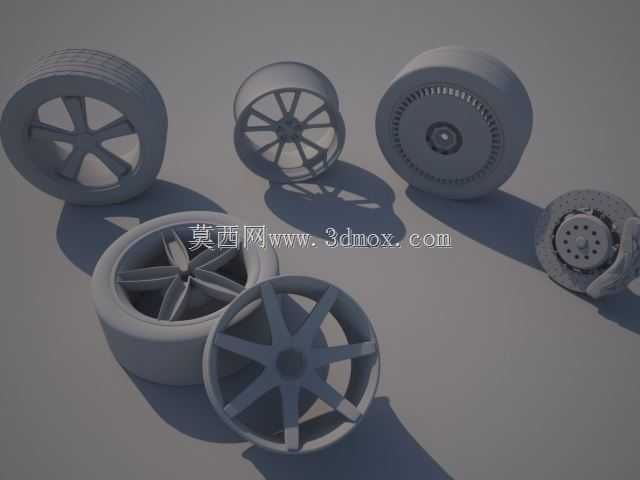

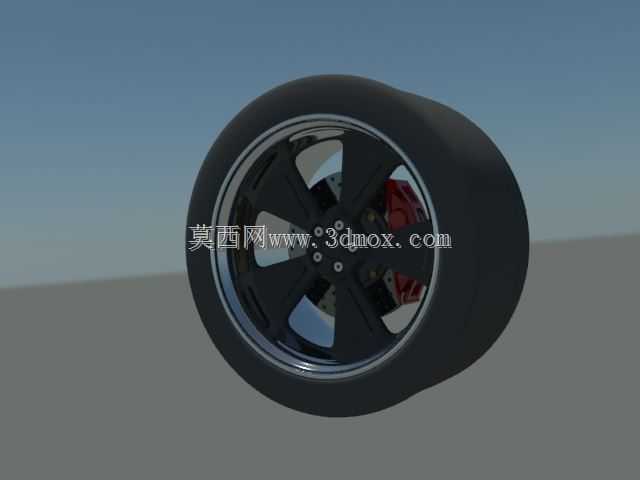

　　不同辐条样式的设计各有侧重：五辐式的大开口结构轮辋，辐条之间的镂空区域更大，能够给制动盘、制动卡钳留出更充足的散热风道，车辆连续制动时，行驶气流可以直接穿过辐条间隙带走制动系统产生的热量，降低制动热衰减的概率，这类结构的轮辋单根辐条的受力路径更直接，在承受路面垂向冲击、转弯侧向载荷时，应力分布更均匀，不容易出现辐条根部的应力集中问题，适合偏向运动定位的车型使用。多辐条细密结构的轮辋，单根辐条的截面尺寸更小，整体视觉效果更精致，这类结构需要在辐条根部做合理的圆角过渡，避免应力集中导致的疲劳开裂，同时要控制轮辋的整体重量，在保证结构强度的前提下做轻量化优化，降低簧下质量，提升悬挂系统的响应速度。封闭面占比较高的轮辋结构，更多考虑空气动力学表现，能够梳理轮拱区域的乱流，降低整车高速行驶时的风阻系数，这类结构需要在非安装面预留合理的通风缺口，避免制动系统热量积聚。

　　设计过程中需要同步考虑轮辋与轮胎的匹配细节：胎圈座的角度要符合标准规范，保证轮胎充气后胎圈能够紧密贴合在轮辋座面上，实现可靠的密封与载荷传递；轮辋的槽深尺寸要满足轮胎拆装的操作空间，避免维修更换轮胎时出现胎圈损伤或者轮辋表面刮花的问题；气门嘴的安装孔位要避开辐条的遮挡位置，方便后续充气、胎压监测模块的安装与维护。针对搭配大尺寸制动盘的车型，轮辋的内侧径向深度需要预留足够的空间，保证制动卡钳与轮辋内壁之间保留足够的安全间隙，即使在极端工况下出现制动盘热膨胀、轮辋受载轻微变形的情况，也不会发生运动干涉。

　　从材料与工艺适配的角度，不同结构的轮辋要匹配对应的成型工艺：重力铸造的轮辋需要适当增加辐条与轮辋连接位置的壁厚，保证金属液充型时能够完整填充型腔，避免出现缩松、气孔等铸造缺陷；低压铸造的轮辋可以在应力集中区域做局部加厚，非受力区域做减薄处理，实现强度与重量的平衡；如果是锻造工艺的轮辋，因为材料致密度更高、力学性能更好，可以做更复杂的辐条造型与更大面积的镂空设计，进一步降低轮辋重量。设计完成后还需要做对应的仿真校核：模拟车辆过减速带、颠簸路面时的垂向冲击载荷，转弯时的侧向载荷，急加速急制动时的扭矩传递，验证轮辋的最大应力值是否低于材料的屈服强度，疲劳寿命是否满足整车行驶里程的设计要求，同时要做动平衡校核，控制轮辋的圆周质量偏差，避免高速行驶时出现车轮抖动的问题。

　　不同风格的轮辋在实际使用中也有不同的适配场景：亮面抛光的轮辋需要考虑表面防护层的耐磨性能，避免日常行驶中砂石击打导致的表面涂层脱落；深色涂装的轮辋要考虑涂层的耐候性，长期暴露在户外环境下不会出现褪色、掉漆的问题；带中心装饰盖结构的轮辋，要预留装饰盖的安装卡扣位置，保证装饰盖安装后不会在高速旋转时脱落，同时中心盖的标识位置要保证装配后方向端正，满足外观一致性要求。
