基于LM393的红外避障传感模块结构设计

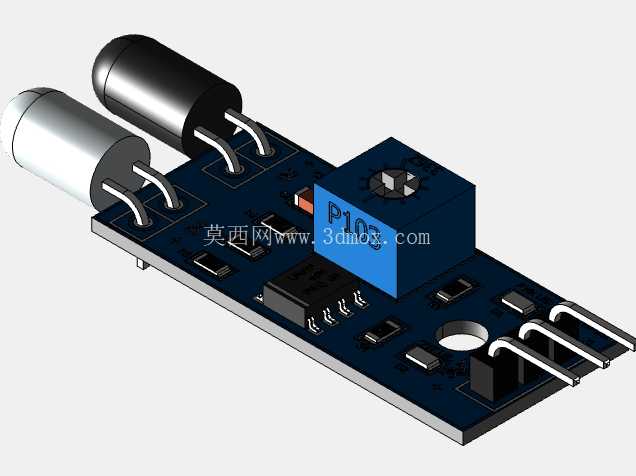

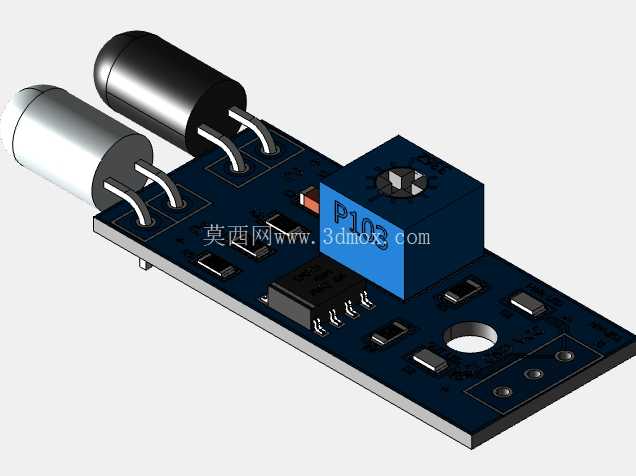

　　在自动化流水线的物料到位检测、小型移动机器人的近距离避障、智能仓储的货位存在性识别场景里，这类基于电压比较器架构的红外传感模块是应用频次极高的底层检测部件，没有复杂的通信协议，输出电平可直接对接通用IO口，不需要额外的信号调理电路就能被主控识别，是很多入门级自动化检测方案里的首选器件。从结构设计角度看，整个模块采用FR-4环氧玻纤基板作为载体，所有元器件采用直插封装布局，既兼顾了小批量手工焊接的可操作性，也能满足常规工业场景下的抗振要求，基板上预留的三个安装孔位分别对应电源、地、信号输出的接线端子，端子旁做了清晰的丝印标注，避免现场接线时出现极性接反的问题。

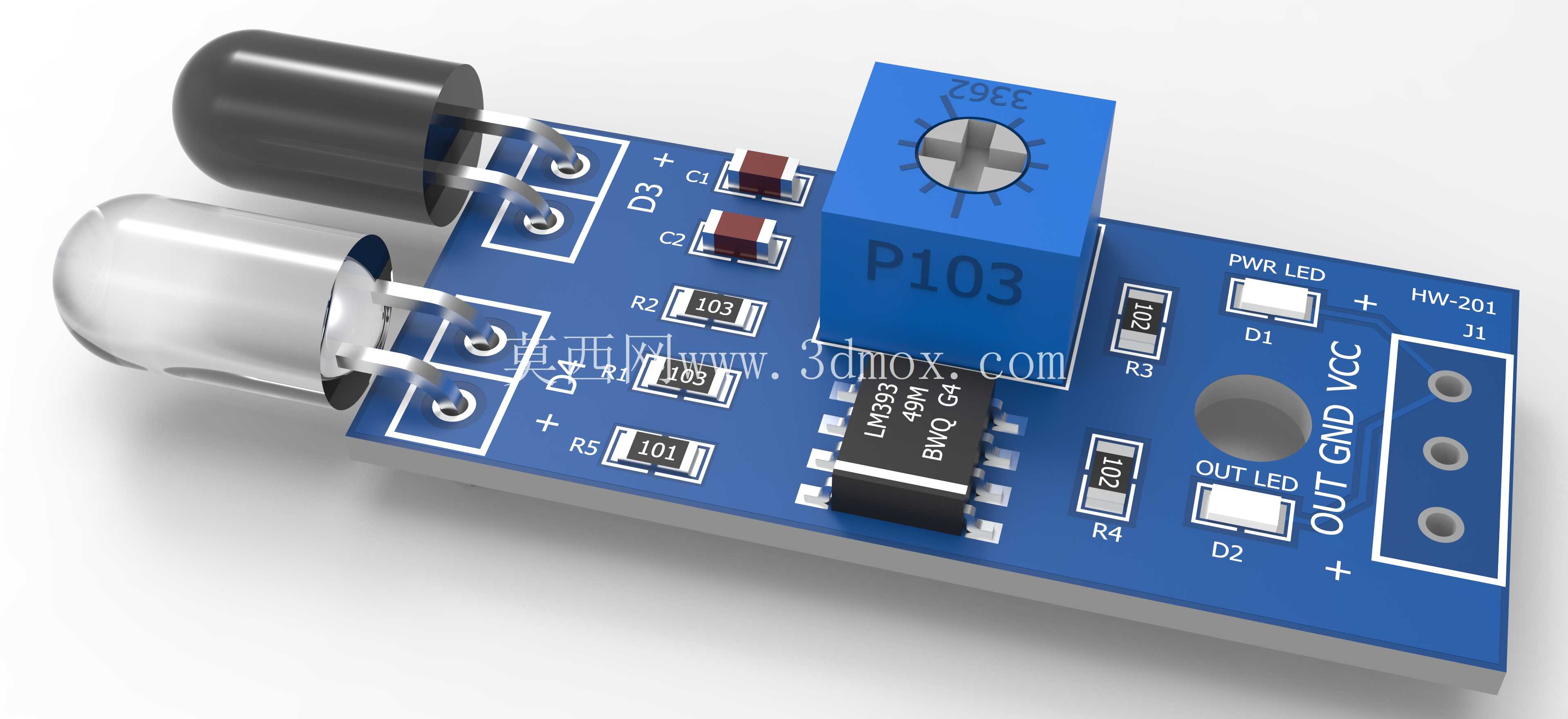

　　模块的核心检测链路分为发射与接收两个独立通路，发射端采用透明封装的红外发射二极管，以固定倾角安装在基板左侧，发射角度经过结构限位，避免红外光线直接串扰到接收端造成误触发；接收端采用黑色封装的红外接收三极管，黑色封装可以过滤环境中的可见光干扰，只对特定波长的红外信号产生响应，两个器件的引脚都做了弯折限位，焊接后引脚高度一致，不会出现高低差导致的检测角度偏移。板载的蓝色多圈可调电位器是整个模块的阈值调节核心，电位器的旋钮高度高出基板表面8mm左右，方便调试人员用小型一字螺丝刀直接在设备现场调整检测距离，不需要拆下模块就能完成参数校准，电位器旁的丝印标注了调节方向，顺时针旋转阈值升高检测距离变远，逆时针旋转阈值降低检测距离变近，调试逻辑清晰。

　　核心的LM393电压比较器芯片布置在基板中心位置，周边的贴片电阻、电容都按照信号流向就近布局，电源输入端的滤波电容紧贴芯片电源引脚布置，最大限度降低电源纹波对比较阈值的干扰，避免输出信号出现不必要的跳变。板上设置了两颗LED指示灯，一颗是电源指示灯，模块正常供电时常亮，方便现场排查供电故障；另一颗是输出状态指示灯，当检测到前方有反射物体时点亮，直观展示模块的输出状态，不需要外接万用表就能快速判断模块是否正常工作。

　　从安装边界来看，整个模块的基板长宽尺寸控制在极小范围内，厚度加上最高的电位器元件也不超过15mm，可以直接嵌入到小型机器人的底盘夹层、流水线的侧边支架、仓储货架的货位挡板等空间局促的安装位置，基板边缘做了圆角处理，避免安装时划伤操作人员的手部，也不会和周边的结构件产生尖锐边角的干涉。在实际选型应用时，需要注意这个模块的检测原理是基于红外反射，所以对黑色吸光材质的物体检测距离会比浅色反光物体近，设计安装结构时要根据被测物体的表面反射率预留足够的距离余量，同时要避免安装位置正对强红外光源，比如直射的阳光、高温加热部件，防止接收管出现饱和导致检测失效。模块的接线引脚采用标准2.54mm间距的排针设计，既可以直接插在面包板上做原型验证，也可以焊接导线做永久固定安装，适配不同阶段的开发需求，整个电路的静态功耗极低，适合电池供电的低功耗移动设备使用，不需要额外的散热设计，在-10到60摄氏度的常规工作环境下都能稳定运行，不会因为元件温升出现参数漂移。
