适配牧田修边机的6.3毫米弹性夹头结构

　　在木工修边、小型CNC铣削加工场景里，夹头作为刀具与主轴之间的核心连接部件，其夹持精度、同轴度表现直接决定加工面的光洁度与刀具使用寿命，这款适配牧田系列修边机的6.3毫米夹头，正是针对手持电动修边设备、小型桌面CNC铣床的刀具装夹需求开发的替换件。日常加工场景中，不少从业者会遇到原厂夹头磨损后夹持力不足、刀具径向跳动超差的问题，尤其是在进行亚克力修边、实木开槽、铝件轻铣作业时，夹头打滑轻则导致加工尺寸超差、工件报废，重则可能出现刀具崩飞的安全隐患，这款夹头的设计完全匹配牧田DRT50Z、RT700C、RT0700CX3、RT0701C、RP0900K、3621、3621A等多款主流修边机型号的主轴安装接口，可直接替换原厂编号763637-1的夹头部件，无需对设备主轴进行任何改造，拆装流程与原厂配件完全一致，降低现场维护替换的操作门槛。

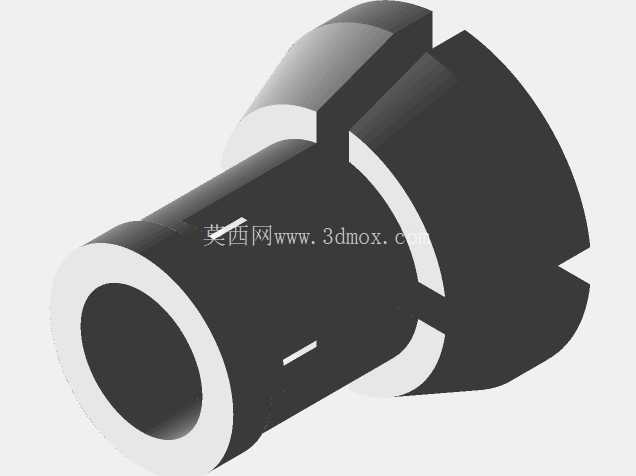

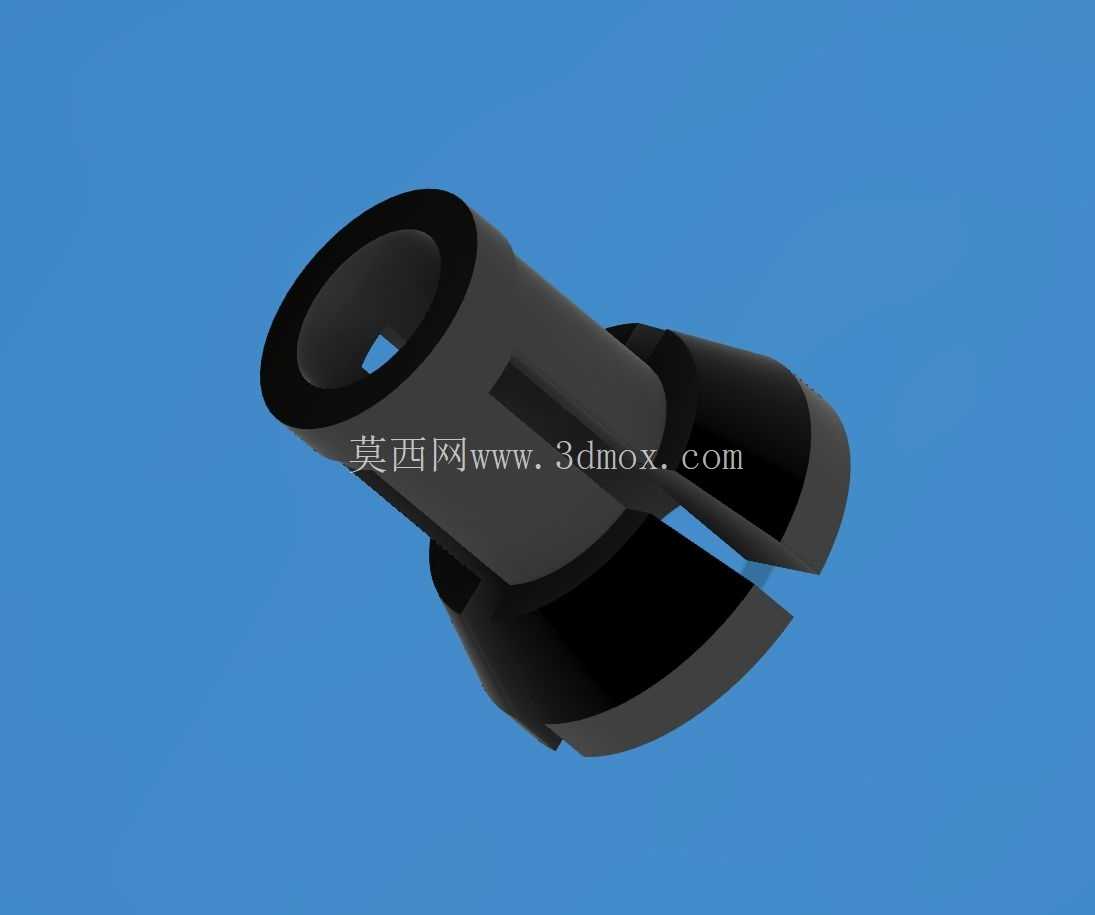

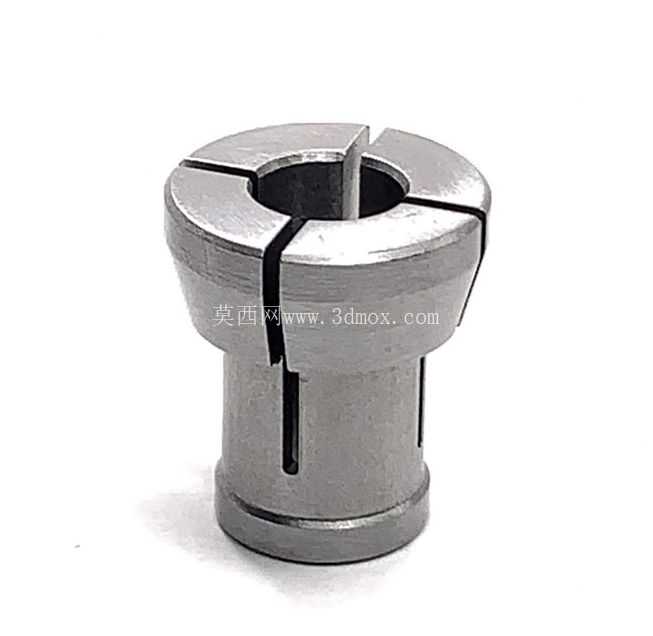

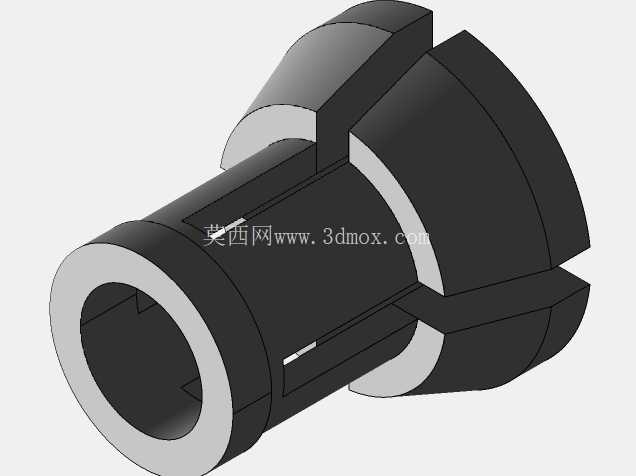

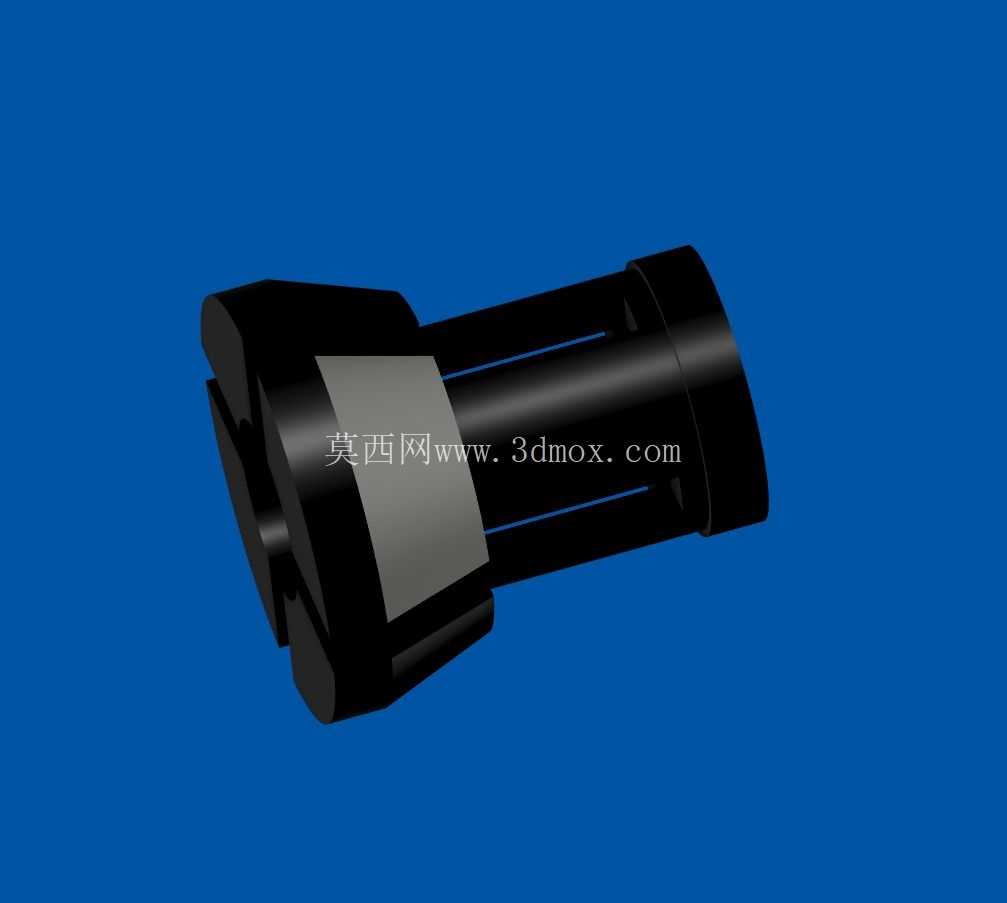

　　从结构设计逻辑来看，这类弹性夹头采用轴向开槽的弹性收缩结构，整体为台阶式回转体结构，上部为带锥面的夹持端，开设四条均匀分布的轴向收缩缝，当夹头随锁紧螺母轴向压入主轴锥孔时，锥面受径向挤压力带动开槽部位均匀收缩，从而抱紧刀柄直径为6.3毫米也就是1/4英寸的直柄铣刀、修边刀、雕刻刀等刀具。设计过程中重点控制了开槽的深度与宽度比例，槽宽控制在0.8毫米，既保证夹头拥有足够的弹性变形量，在锁紧时可以均匀包裹刀柄圆周面，又避免槽宽过大导致夹持刚性不足，在大进给铣削时出现让刀问题；夹头下部的定位圆柱段严格匹配主轴内孔的配合公差，采用H7/g6的间隙配合标准，既保证拆装时的顺畅度，又能将夹头装入后的径向跳动控制在0.02毫米以内，满足高精度修边作业的同轴度要求。

　　从安装边界尺寸来看，夹头总高度控制在22毫米，上部最大外径18毫米，下部定位圆柱直径12毫米，完全适配原厂锁紧螺母的内部容纳空间，安装后夹头上端面与螺母端面的间隙保持在1.5毫米，不会出现夹头突出螺母干涉工件加工的问题；夹持段的内孔直径加工公差控制在0到+0.01毫米之间，保证6.3毫米柄径的刀具插入后无明显旷量，配合锥面的收缩力可以提供足够的夹持扭矩，在手持修边机满功率输出、铣削深度3毫米的硬木开槽工况下，也不会出现刀具打滑移位的情况。除了手持修边机的使用场景外，这款夹头的结构尺寸也适配部分小型桌面CNC铣床的ER类主轴安装接口，可用于装夹1/4英寸柄径的PCB铣刀、亚克力雕刻刀，满足小批量零件加工、模型制作的装夹需求。设计时还对夹头的受力部位做了应力优化，在开槽末端设计了直径1毫米的应力释放孔，避免夹头反复收缩扩张时在开槽根部出现应力集中导致的开裂问题，大幅提升夹头的反复使用寿命；夹头与刀具接触的内孔表面做了细磨处理，表面粗糙度达到Ra0.8，既可以增加与刀柄的摩擦力提升夹持稳定性，又不会划伤刀柄表面，延长刀具柄部的使用寿命。在实际加工验证中，这款夹头在12000转/分钟的主轴转速下，刀具端部的径向跳动量不超过0.03毫米，加工出的亚克力边缘无明显震纹，实木开槽的侧壁垂直度可以控制在0.05毫米以内，完全满足日常木工修边、小型零件铣削的精度要求。

　　相较于市面上的第三方替换夹头，这款结构在锥面角度上严格匹配牧田原厂主轴的锥度参数，锥角误差控制在±0.5度以内，避免出现锥面配合不良导致的锁紧力不足、夹头卡死在主轴内的问题；夹头整体采用弹簧钢材质的设计思路，热处理后硬度达到HRC42-48，兼顾弹性与耐磨性，长期反复使用后收缩量衰减不超过0.005毫米，不会出现使用几个月后夹持力下降的问题。对于设备维护人员与结构设计从业者来说，这类夹头的设计要点在于平衡弹性变形量与夹持刚性，开槽数量、槽深、锥角、配合公差这几个参数的匹配度直接决定最终使用效果，这款结构经过实际装机验证，各个参数的匹配度完全适配目标设备的使用工况，既可以作为原厂配件的平替使用，也可以作为同类弹性夹头设计的参考结构，帮助设计人员快速掌握小型电动工具用弹性夹头的尺寸设计要点与公差匹配逻辑。
