M10x1.5规格板牙外螺纹加工工具结构

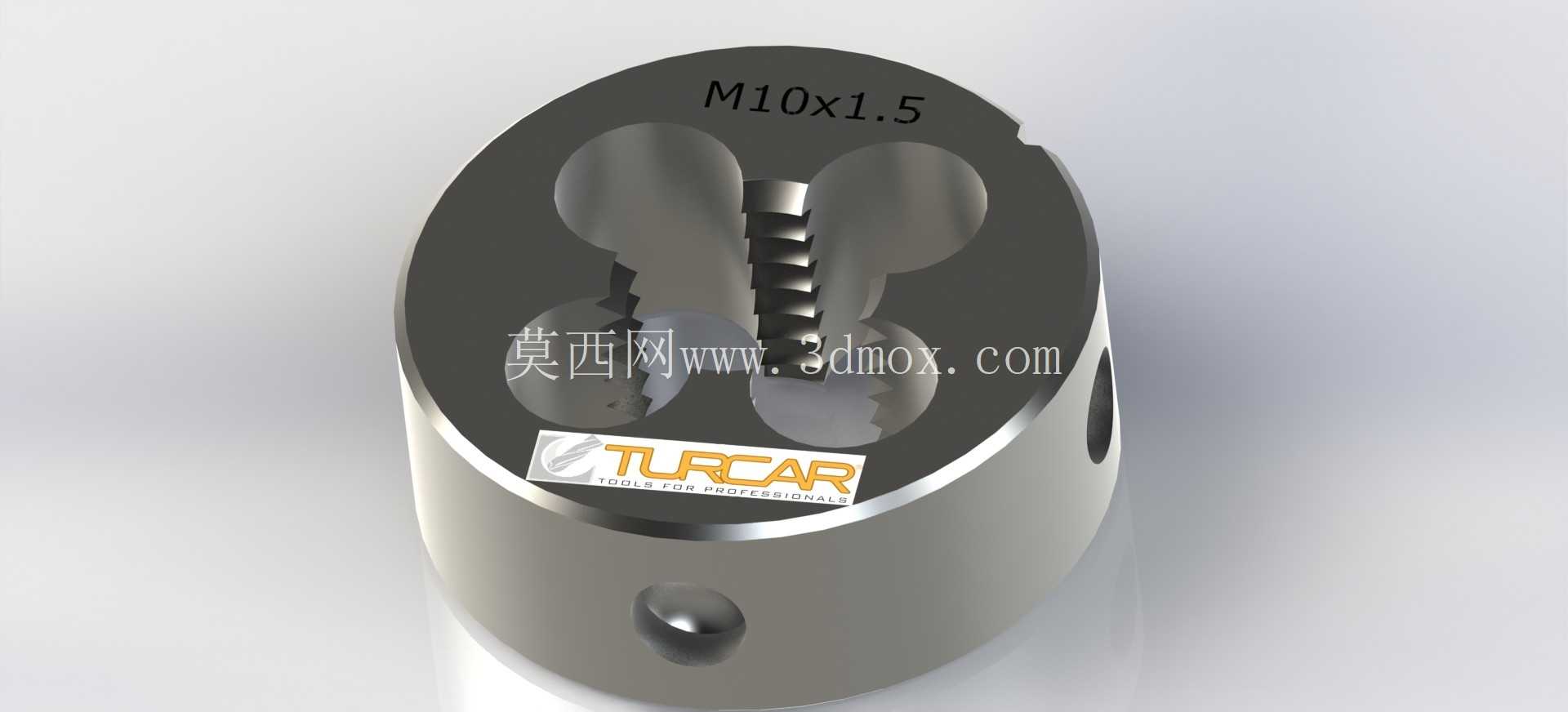

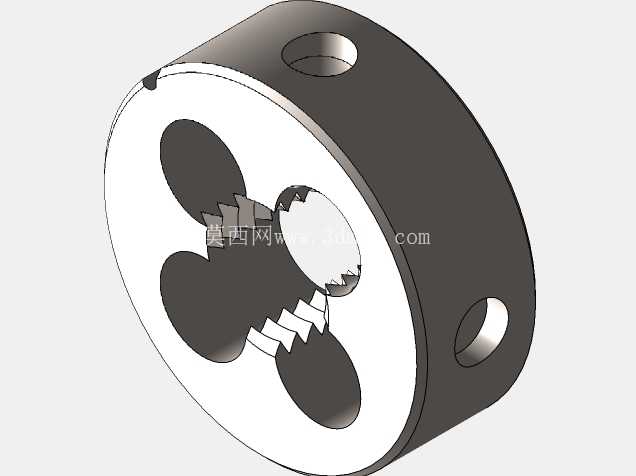

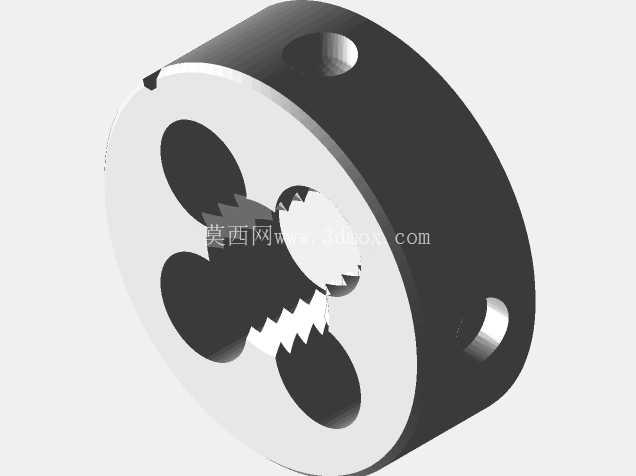

　　从结构设计逻辑来看，整体采用圆柱式外形，圆周方向预留的定位凹坑是为了匹配板牙架的紧固螺钉，装夹时螺钉卡入凹坑即可传递扭矩，避免套丝过程中板牙打滑转动；端面上均匀分布的排屑槽，一方面为切削过程中产生的金属切屑提供排出通道，防止切屑堆积在切削刃口刮伤已加工螺纹表面，另一方面也为切削液流入切削区域预留了空间，降低高速切削时的刃口温度，延长工具使用寿命。板牙端面标注的M10x1.5标识，是现场作业时快速区分规格的核心依据，避免不同螺距板牙混用导致的螺纹报废问题，这类细节设计在多规格螺纹混合作业的车间场景中尤为实用。在机械装配、五金维修、零部件批量加工场景中，外螺纹的现场修整与小批量加工始终离不开板牙这类基础切削工具，本次呈现的M10x1.5规格板牙结构，完全贴合公制细牙螺纹的加工需求，适配公称直径10mm、螺距1.5mm的外螺纹成型作业。从实际使用场景来看，这类板牙既可以装在手动板牙架上完成设备检修现场的螺纹修复、零散配件的螺纹加工，也能适配专用套丝设备完成小批量标准件的螺纹切削，覆盖机修车间、五金加工坊、设备装配线等多个作业场景。

　　从切削功能设计上，板牙的内孔切削刃采用渐入式角度设计，套丝初始阶段刃口可以顺利切入工件外圆，随着板牙轴向进给，逐步完成完整牙型的切削成型，不需要额外的预成型工序，只要工件外圆尺寸控制在对应螺纹的大径公差范围内，即可加工出符合配合精度的外螺纹。安装边界方面，这类圆柱板牙的外径尺寸适配常规通用型板牙架的装夹范围，不需要定制专用夹具，车间内现有同外径规格的板牙架均可直接装夹使用，降低了工具适配成本；板牙的厚度尺寸经过合理设计，既保证了足够的切削刃长度来完成完整牙型的成型，又不会因为厚度过大导致套丝时扭矩过大，增加手动作业的劳动强度。

　　在实际使用中，针对不同材质的工件，比如低碳钢、有色金属、不锈钢等，这类高速钢材质的板牙可以通过调整套丝时的进给速度、配合不同类型的切削液，获得更好的螺纹表面质量与更长的刃口寿命，比如加工低碳钢时使用乳化液冷却润滑，加工不锈钢时使用专用的攻丝油减少刃口积屑瘤的产生。从结构建模的细节来看，模型完整还原了板牙的排屑槽轮廓、切削刃角度、定位凹坑的位置与尺寸、端面标识的刻印位置，甚至还原了品牌标识区域的结构细节，对于需要做工具库建模、装配场景模拟、加工工艺演示的三维从业者来说，模型的细节精度完全可以满足渲染、装配干涉检查、作业流程动画制作的需求。

　　不同于常规的标准件简化模型，这个结构还原了板牙切削区域的微观刃口角度，在做切削过程仿真时，可以更准确地模拟刃口切入工件的状态，不需要再对模型做二次修整。另外，板牙圆周上的定位凹坑位置采用对称分布设计，装夹时可以根据作业空间的角度需求选择不同的凹坑进行紧固，适配狭窄空间内的套丝作业，比如设备内部已安装杆件的螺纹修复，不需要完全拆卸杆件即可完成作业，这也是这类圆柱板牙相比其他异形套丝工具的核心优势之一。在做三维装配模拟时，这个模型可以直接和标准M10x1.5的外螺纹零件做配合验证，检查螺纹旋合过程中的干涉情况，也可以和板牙架模型装配，模拟手动套丝的动作流程，用于制作钳工技能培训的动画演示素材，帮助新入行的钳工快速理解板牙的装夹方式与作业原理。
