工具车冲击套筒翻转收纳托盘结构

　　在机修、汽修以及装配车间的日常作业场景里，冲击套筒是高频使用的紧固作业工具，这类套筒多搭配冲击扳手使用，用于大扭矩工况下的螺栓螺母拆装，作业过程中需要频繁更换不同规格的套筒来匹配不同尺寸的紧固件，因此套筒的收纳规整度直接影响作业效率，传统的零散收纳方式容易出现套筒滚落、规格查找耗时、不同制式套筒混放的问题，甚至会因为套筒磕碰导致驱动端变形，缩短工具使用寿命。这款适配工具车的冲击翻转插座托盘，正是针对这类作业痛点设计的工位级收纳结构。从实际使用场景来看，该托盘可直接嵌入标准工具车的抽屉卡槽内，也可单独放置在工位台面上作为临时收纳载体，适配日常移动作业与固定工位作业的双重需求。

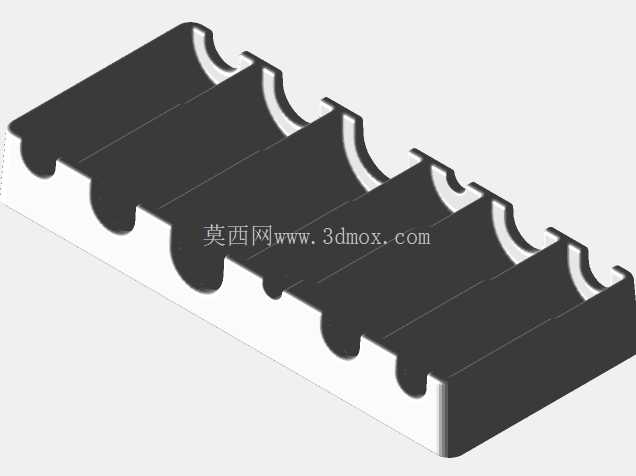

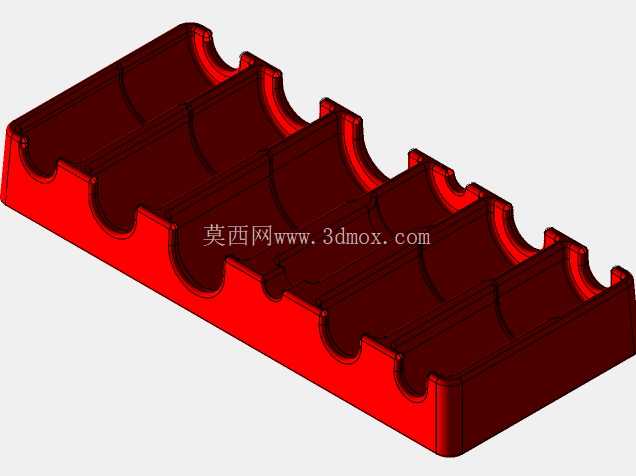

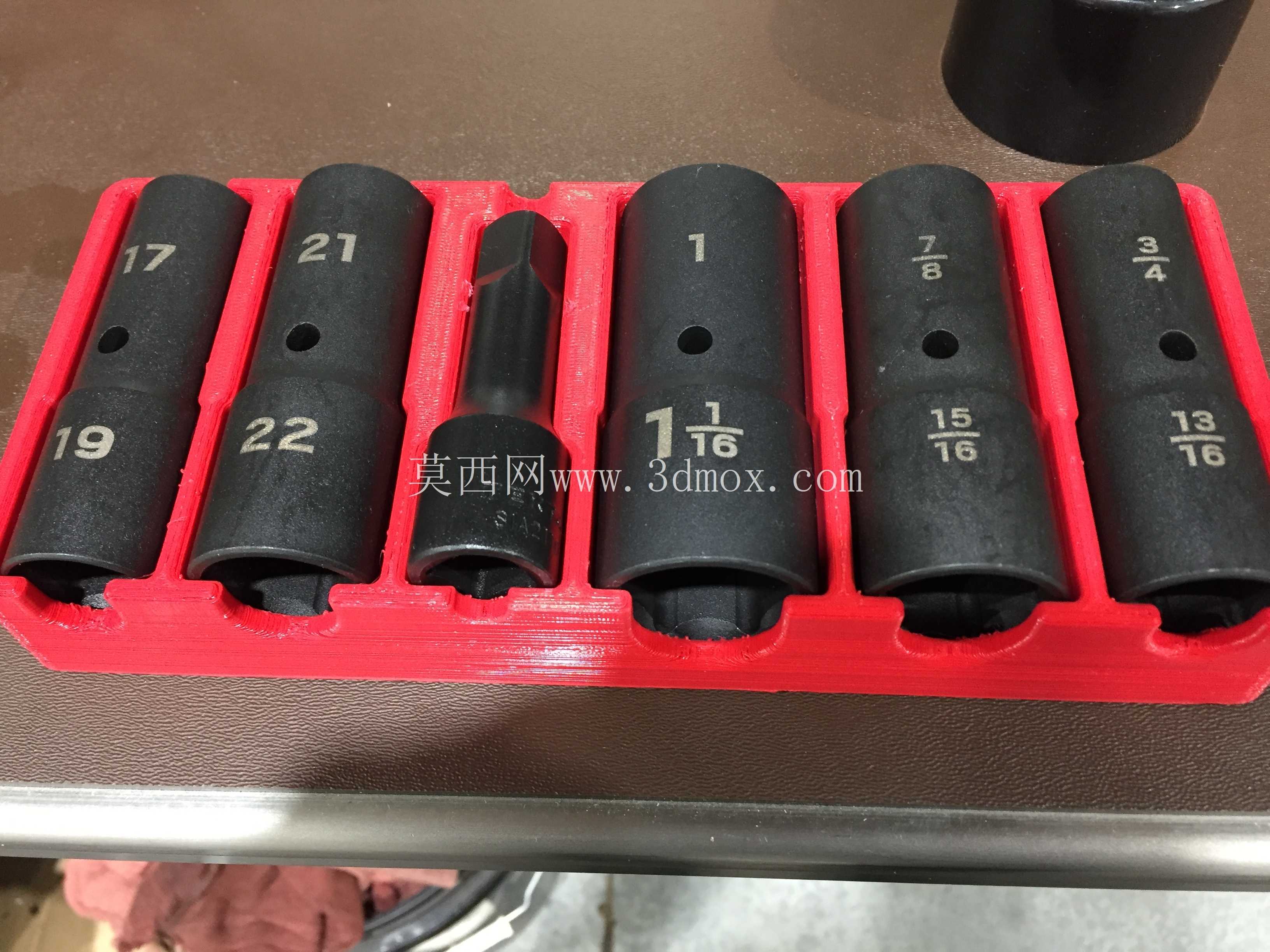

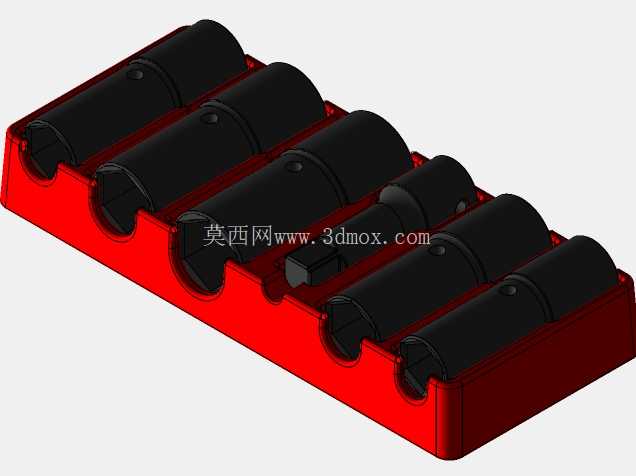

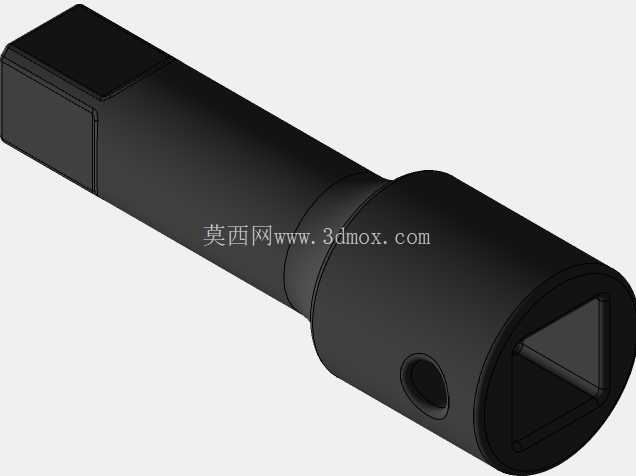

　　托盘采用红色硬质工程塑料注塑成型的基体结构，每个套筒卡位都做了与对应套筒外轮廓匹配的仿形凹槽，凹槽深度根据套筒长度做差异化设计，既保证套筒放入后不会因为工具车移动、抽屉抽拉产生晃动脱落，又能让套筒的规格标识端露出足够高度，作业人员无需逐个拔出套筒就能快速识别规格。卡位排布上同时覆盖了公制与英制两种常用制式的冲击套筒，公制规格包含17mm、21mm、22mm等常用大扭矩作业尺寸，英制规格包含1英寸、1-1/16英寸、7/8英寸、15/16英寸、3/4英寸等汽修场景高频使用的尺寸，还预留了转接杆的专属卡位，满足不同作业场景的工具组合需求。

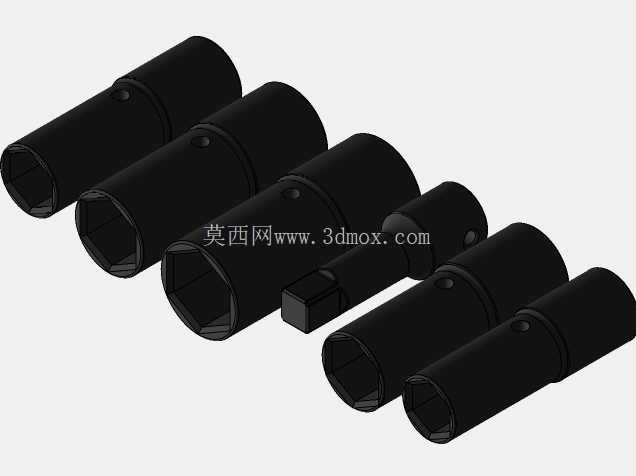

　　设计过程中，首先对每款适配套筒的外形轮廓做了全尺寸测绘，重点采集套筒的外圆直径、驱动端凸台尺寸、套筒总长度以及表面防滑孔的位置参数，确保每个卡位的抱紧力适中，既不会因为过紧导致套筒取放费力，也不会因为间隙过大出现套筒窜动。托盘的翻转结构设计在卡位底部，每个卡位都带有微小的倾斜导向角，套筒放入时可顺着导向角滑入卡位底部，取用时只需轻推套筒上端即可让套筒倾斜翘起，方便单手快速取拿，适配作业过程中戴劳保手套操作的场景，无需精细对位就能完成取放动作。安装边界方面，托盘整体外形尺寸匹配标准三层工具车的上层抽屉内槽尺寸，边缘做了2mm的加厚止口，放入抽屉后不会因为抽屉推拉产生位移，底部带有均匀分布的防滑胶垫，放置在金属工作台面时也能避免滑动。

　　需要注意的是，不同批次的冲击套筒可能存在毛坯尺寸的细微公差，因此卡位设计时预留了0.3mm的适配间隙，可兼容同规格不同厂商生产的冲击套筒，套筒的驱动端结构仅做收纳避让设计，不承担扭矩传递功能，避免长期受力导致托盘卡位开裂。从实际使用反馈来看，这类专用收纳托盘可将套筒的找取时间缩短70%以上，同时避免套筒之间的相互磕碰，减少套筒驱动端的磕碰损伤，对于需要频繁更换套筒的流水线装配、车辆维修、设备维保场景，能有效提升作业连贯性，减少工具整理的非作业时间。托盘的基体材料选用耐冲击的改性PP材质，可承受车间内常见的油污、切削液腐蚀，日常清洁只需用抹布擦拭即可，长期使用不会出现材质脆化开裂的问题，卡位之间的连接筋做了加厚处理，即使受到意外撞击也不会出现卡位断裂的情况，适配车间复杂的作业环境。
