肖布林102N-VM/CF车床传动齿轮组结构

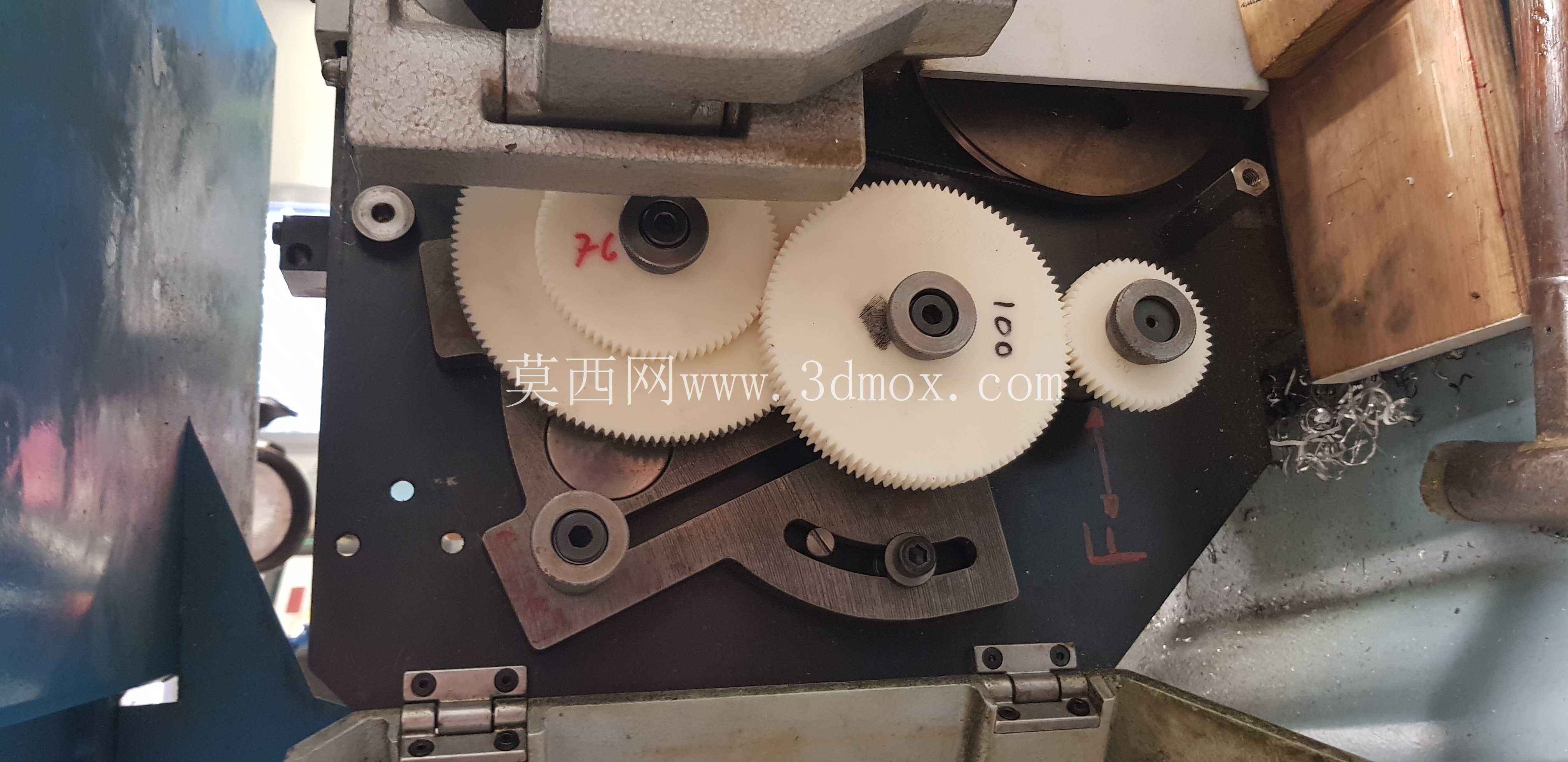

　　这套齿轮组适配肖布林102N-VM/CF型仪表车床的进给传动与主轴变速区段，是小型精密车床走刀系统的核心传动构件，日常多用于小尺寸五金零件、精密仪表轴类件的车削加工场景，在钟表零件加工、小型精密夹具配件车削、实验试样制备这类对传动平稳性要求较高的作业场景中，齿轮组的啮合精度直接决定了加工件的表面粗糙度与尺寸一致性。从实际装机状态来看，这套齿轮采用了不同齿数的模数匹配设计，大直径主传动齿轮负责传递主轴输出的扭矩，旁边的小齿数齿轮承担变速换向的传动衔接，齿轮安装在可摆动的调节支架上，支架上的弧形腰孔是用来调整齿轮啮合间隙的，实际装配时可以通过调整支架的固定位置，改变齿轮副的中心距，抵消尼龙齿轮长期运转后的磨损量，避免传动间隙过大导致走刀窜动、车削螺纹时出现螺距误差的问题。

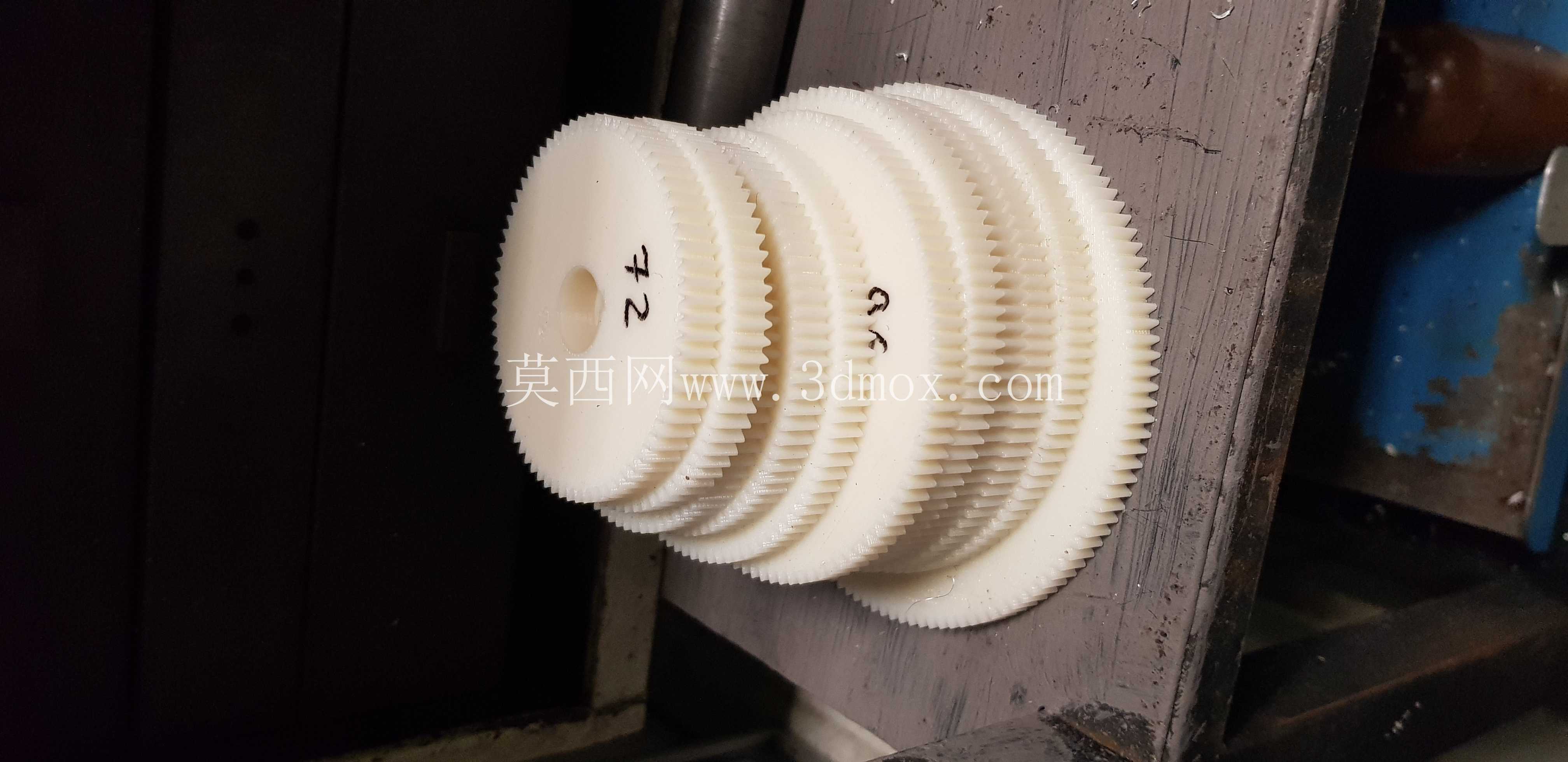

　　齿轮本体采用尼龙材质加工，相比传统金属齿轮，运转时的噪音更低，自润滑性能更好，不需要频繁加注润滑脂就能维持长时间的平稳传动，尤其适合仪表车床这类高速轻载的传动场景，不会因为金属齿轮啮合的高频振动在加工件表面留下振纹。从安装边界来看，整套齿轮组的安装平面依托车床床头箱下方的铸铁基体，固定孔位与原机的安装轴完全匹配，每个齿轮的内孔都配套了铜套衬层，与固定轴配合时的间隙控制在0.02mm以内，既保证转动灵活，又不会出现径向窜动。设计上采用了渐开线齿形，齿顶修缘处理到位，啮合时的重合度保持在1.2以上，高速运转时不会出现齿面撞击的问题，齿轮端面上的标记是装配时的对位记号，拆装维护时按照记号对位就能保证传动比准确，不需要重新计算配齿。

　　在实际设备运行中，这套齿轮组承担的是主轴到进给箱的动力传递作用，当车床切换不同走刀量或者车削不同螺距的螺纹时，通过滑移齿轮与这套固定齿轮组的不同齿位啮合，就能获得对应的传动比，齿轮旁的弹簧压片结构是用来给齿轮施加轴向预紧力的，避免齿轮在高速转动时出现轴向窜动，保证齿面始终保持全齿宽啮合，减少局部齿面的过度磨损。从结构细节来看，每个齿轮的固定轴端都采用了轴用挡圈限位，安装时不需要额外的锁紧结构，拆装维护十分方便，调节支架的铰接点位置经过精确计算，当支架绕铰接点摆动时，同时啮合的两个齿轮副的中心距变化量保持一致，不会出现一个齿轮啮合过紧另一个齿轮间隙过大的问题。尼龙材质的选用也兼顾了设备的过载保护特性，当进给系统出现过载撞车的情况时，尼龙齿轮会先于金属传动件出现轻微形变，避免冲击力传递到进给箱内部损坏蜗轮蜗杆这类精密传动构件，降低设备故障后的维修成本。在精密小零件车削作业中，这类非金属齿轮的传动阻尼特性更优，能够过滤掉主轴高速转动时产生的高频振动，让走刀过程更平稳，车削出来的小直径轴类件不会出现多边形棱面的问题，对于加工直径在10mm以内的细长轴零件，这种平稳的传动特性尤为重要。

　　整套齿轮的齿形加工精度满足精密仪表车床的传动要求，齿向误差控制在0.01mm以内，装配后整组齿轮的传动空程量小于0.03mm，完全适配肖布林车床的精密加工定位，在实际车间使用场景中，这类替换齿轮组多用于老设备的维护修复，解决原机齿轮磨损后出现的走刀不稳、螺纹螺距超差、加工表面振纹明显的问题，安装时只需要按照原机的对位标记装配，调整好支架位置保证啮合间隙在0.05-0.1mm之间，就能恢复原机床的传动精度，不需要对机床的其他结构做任何改动。
