尼龙材质打印机斜齿传动配件

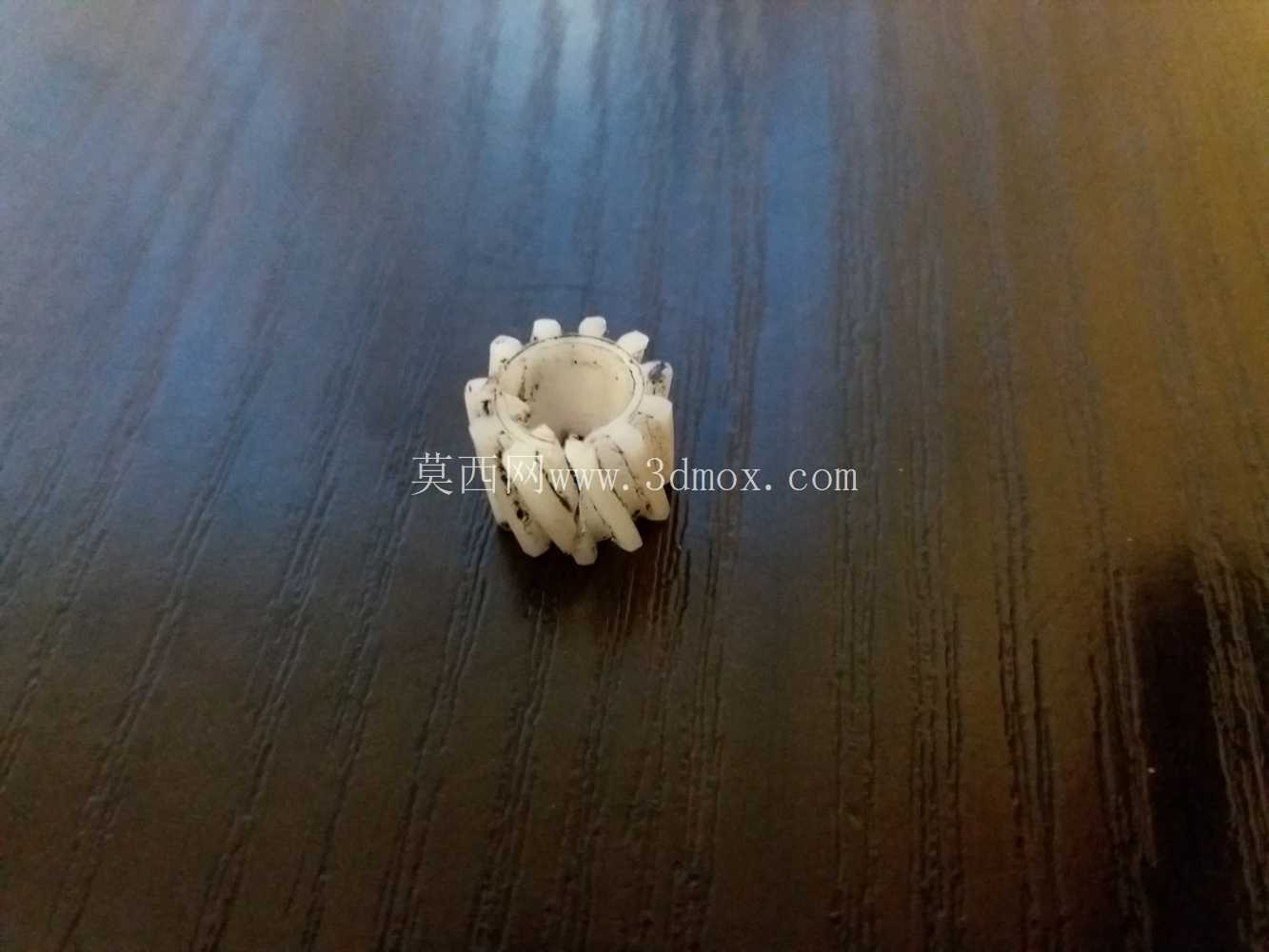

　　日常办公用喷墨、激光打印机在长期高负荷运转后，走纸机构、硒鼓传动组里的小模数塑料齿轮很容易出现断齿、齿面磨损打滑的问题，这类原厂配件往往不单发，整组更换传动组件成本高、等待周期长，很多维修场景下会选择测绘损坏件做替换加工，这款斜齿结构的尼龙齿轮就是针对这类维修替换场景做的适配设计。先从安装边界说起，这款齿轮采用内孔带定位卡槽的结构，不需要额外做键槽加工，内孔的卡槽尺寸完全匹配打印机传动轴上的凸筋，装配时直接对准卡槽推入即可完成周向固定，不会出现传动打滑的问题，齿轮的轴向定位依靠轴端的卡簧槽配合E型卡簧实现，整体轴向厚度控制在12mm以内，安装时不会和周边的走纸导杆、传感器支架产生运动干涉，适配多数桌面级商用、家用打印机的传动位安装尺寸。

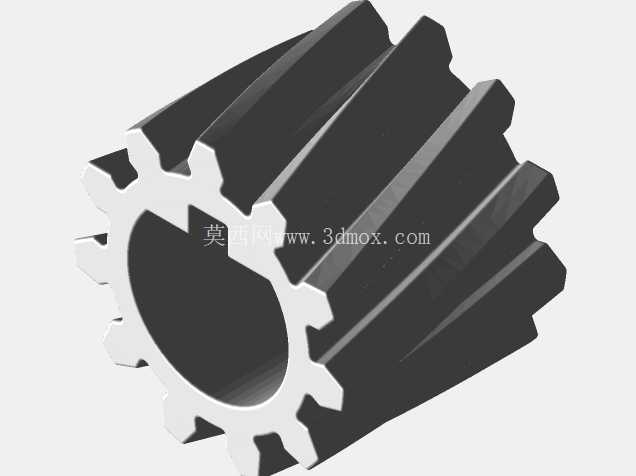

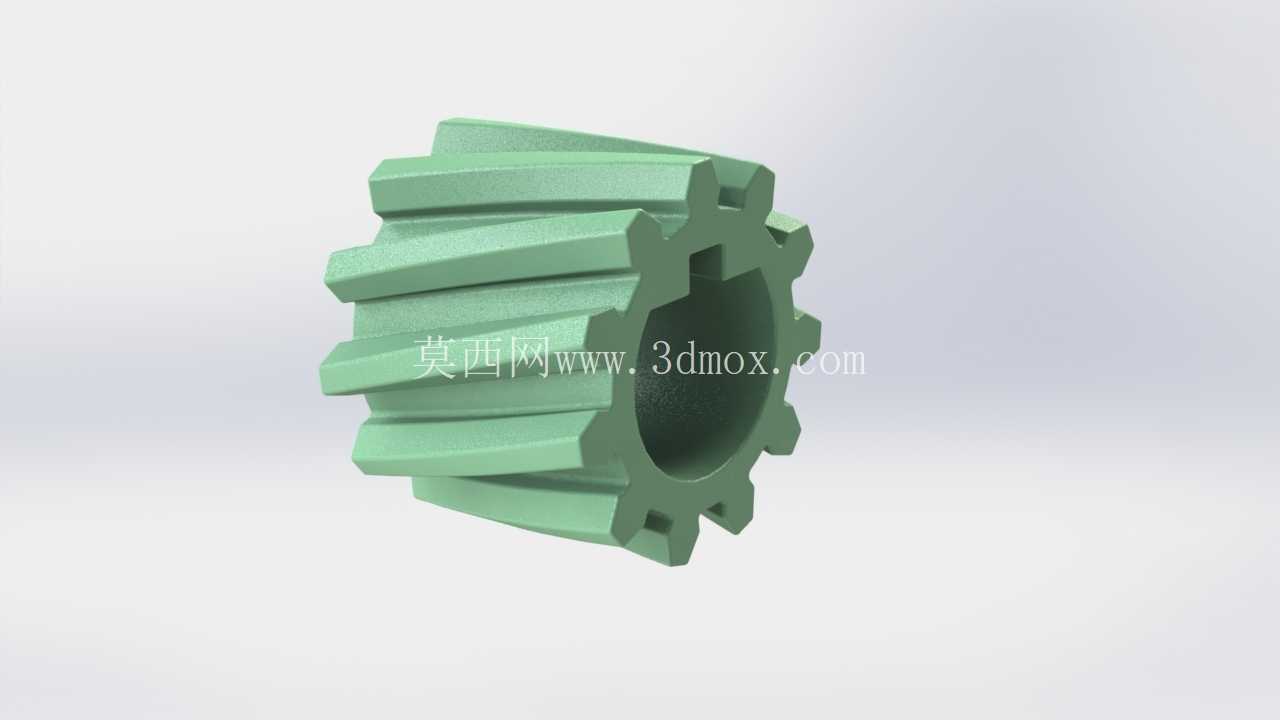

　　齿形设计上选择了小螺旋角的斜齿结构，相比直齿齿轮，斜齿啮合时的重合度更高，传动过程中不会出现直齿啮合的周期性冲击噪音，打印机走纸时的传动平稳性更好，不会因为齿轮啮合间隙波动导致走纸歪斜、打印对位不准的问题；齿顶做了0.1mm的小圆角倒角，装配时不会刮伤传动轴表面的塑料涂层，齿根位置做了加厚处理，相比原厂的PP材质齿轮，尼龙材质本身的自润滑性更好，耐磨度提升40%以上，不需要额外涂抹润滑脂就能长期稳定运转，避免润滑脂沾灰导致的齿面卡滞问题。

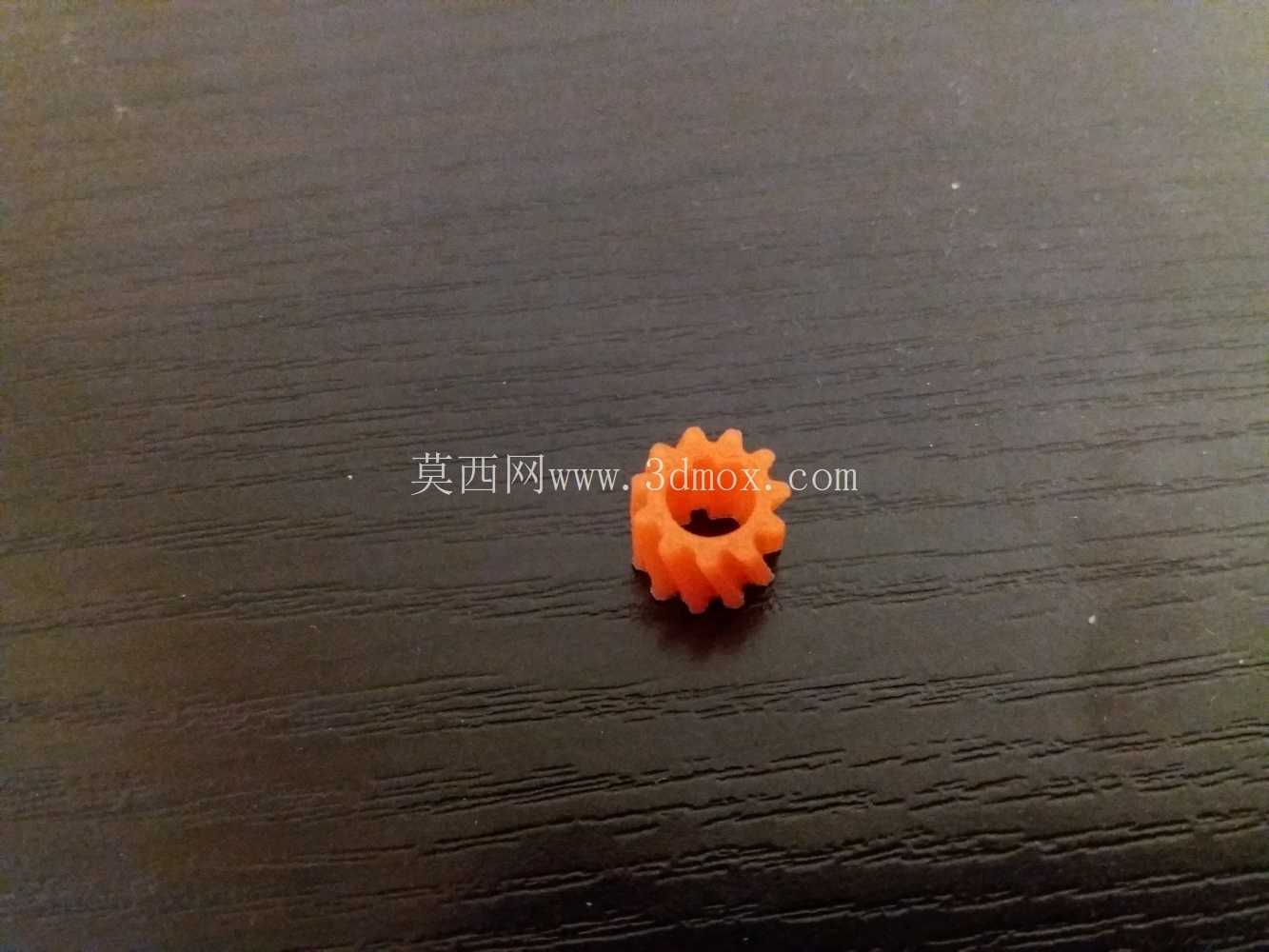

　　设计过程中先对损坏的原厂齿轮做了全尺寸测绘，考虑到3D打印的工艺特性，对齿面的打印层厚方向做了优化，将齿向方向和打印Z轴形成15度夹角，避免打印过程中出现齿面支撑难去除、齿形精度不足的问题，内孔的卡槽位置做了0.05mm的公差预留，打印完成后不需要二次打磨就能顺利装配到传动轴上，不会出现过紧装不上、过松旷量过大的问题。实际应用场景里，这类替换齿轮除了用在打印机维修上，也可以适配小型桌面级自动化设备的轻载传动位，比如小型标签机、桌面式点胶机的送料传动组，只要安装尺寸匹配，尼龙材质的强度完全可以满足转速低于300rpm、扭矩小于0.5N·m的轻载传动需求，相比金属齿轮，自重更轻、运转噪音更小，不会出现锈蚀问题，长期在办公环境下使用也不会有油污渗出污染纸张。

　　做结构设计的时候特意规避了原厂齿轮的应力薄弱点，原厂齿轮的内孔和齿根衔接位置壁厚只有1.2mm，长期受交变载荷很容易出现开裂，这款齿轮把内孔和齿根的衔接壁厚加到了1.8mm，同时在内孔卡槽的受力位置做了圆弧过渡，消除了应力集中点，反复正反转传动也不会出现卡槽崩裂的问题；齿面的啮合间隙控制在0.08mm，既不会因为间隙过大出现传动回差，也不会因为间隙过小导致装配后转动卡滞，即使是FDM工艺打印的尼龙件，只要控制好打印温度和冷却参数，齿形精度完全能满足办公设备的传动精度要求。
