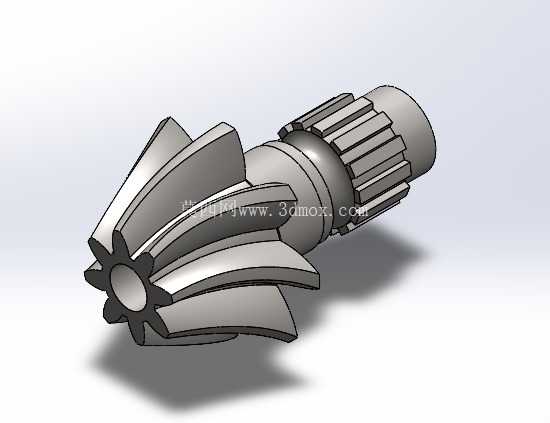

带花键轴段的斜齿锥齿轮传动构件

在差速器、分动箱以及需要相交轴动力传递的机床进给机构中，这类带集成花键轴段的斜齿锥齿轮是核心传力部件，区别于分体装配的锥齿轮与传动轴结构，一体化的轴齿设计能消除配合间隙带来的传动回差，在频繁正反转的工况下能有效降低冲击载荷对键槽配合面的磨损。从实际应用场景来看，这类构件常布置在动力输入端与执行端的转角位置，比如小型工程机械的行走驱动转角处、农用机械的动力输出换向单元，需要同时承受径向载荷与轴向分力，斜齿的齿向设计相比直齿锥齿轮，啮合重合度更高，传动过程中齿面是逐步进入啮合再逐步退出，不会出现直齿啮合时的瞬时冲击，运行噪音更低，适合中高速、载荷存在波动的传动场景。

设计这类构件时，首先要确定相交轴的轴交角，常规工况下多采用90度轴交角，齿部参数需要匹配配对齿轮的模数、压力角、螺旋角，保证啮合时的齿侧间隙在合理范围，间隙过大会导致传动冲击、换向空程大，间隙过小则会在热态下出现卡滞、齿面磨损加剧的问题。集成在齿轮一端的花键轴段，采用矩形花键或者渐开线花键的形式，主要作用是和外接传动套、联轴器配合传递扭矩，相比普通平键连接，花键的多齿均匀承载特性，能传递更大的扭矩，同时对中性更好，能保证轴系运转时的同轴度，降低高速运转时的不平衡振动。

从结构细节来看，锥齿轮的轮齿从小端到大端齿厚逐渐递增，齿根过渡圆角需要做圆滑处理，避免应力集中在齿根位置导致断齿失效，尤其是在冲击载荷工况下，齿根圆角的处理直接决定构件的疲劳寿命。齿轮与花键轴段之间设计有退刀槽与轴肩，轴肩一方面作为装配定位面，限制齿轮在轴向上的窜动，另一方面能提升轴段的抗弯刚度，避免悬臂布置的齿轮在受载时出现过大的挠曲变形，影响齿面接触精度。花键段的末端设计有倒角，方便装配时的导入，避免装配过程中刮伤配合件的内花键齿面。

安装边界方面，这类轴齿构件需要搭配一对圆锥滚子轴承使用，轴承分别布置在锥齿轮背部与花键轴段的合适位置，用来抵消锥齿轮传动时产生的双向轴向力，轴承安装位的轴颈尺寸需要和轴承内圈过盈配合，过盈量控制在合理范围，过盈量太小会出现内圈跑圈磨损轴颈，过盈量太大则会导致轴承游隙过小，运转时发热抱死。装配时需要保证锥齿轮的节锥顶点与配对齿轮的节锥顶点重合，否则会出现齿面接触偏载，表现为轮齿一端接触痕迹过重，长期运行会出现局部点蚀、断齿的问题。轴向位置的调整通常通过轴承端盖处的调整垫片实现，通过改变垫片厚度来调整齿轮的轴向窜动量，保证齿面接触印痕处于齿面中部位置，同时预留合适的热膨胀间隙，避免长时间运转温升后轴系伸长导致轴承预紧力过大。

在实际选型替换时，除了核对齿部的基本参数，还要确认轴段的各档直径、长度尺寸，花键的齿数、模数、定心方式，以及轴上卡簧槽、定位面的位置尺寸，避免出现装配干涉。这类一体化轴齿构件相比分体式结构，减少了装配环节的累积误差，整体刚性更好，在空间紧凑的传动箱体内应用，能有效缩减传动单元的整体体积，减少零部件数量，提升装配效率。齿面通常会根据载荷情况做相应的热处理，中载工况下采用调质处理就能满足强度要求，重载高速工况则需要对齿面做高频淬火或者渗碳淬火处理，提升齿面硬度与耐磨性，同时芯部保持足够的韧性，能承受冲击载荷不会出现脆断。
