木工刨花铣削加工动力装置结构设计

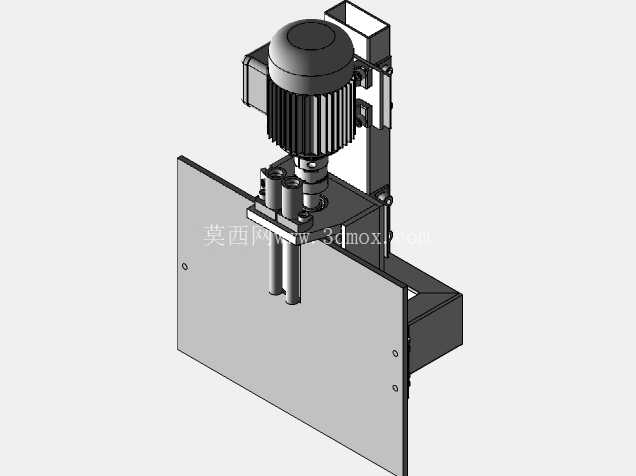

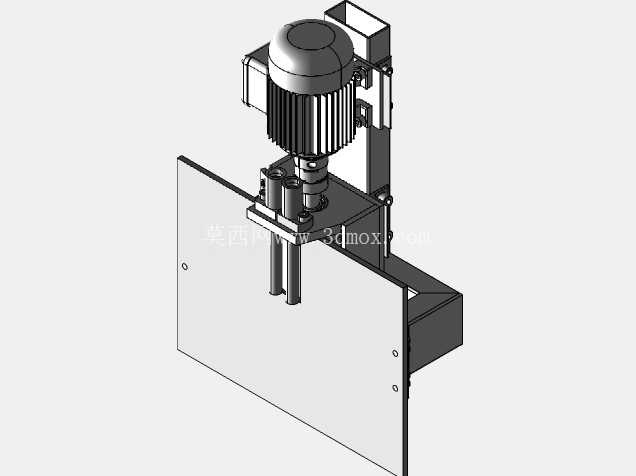

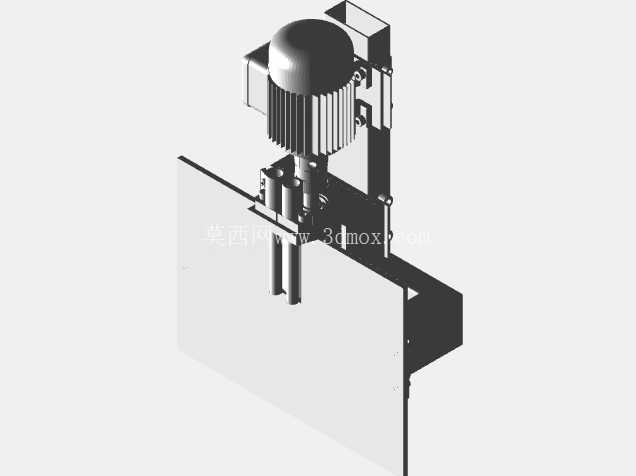

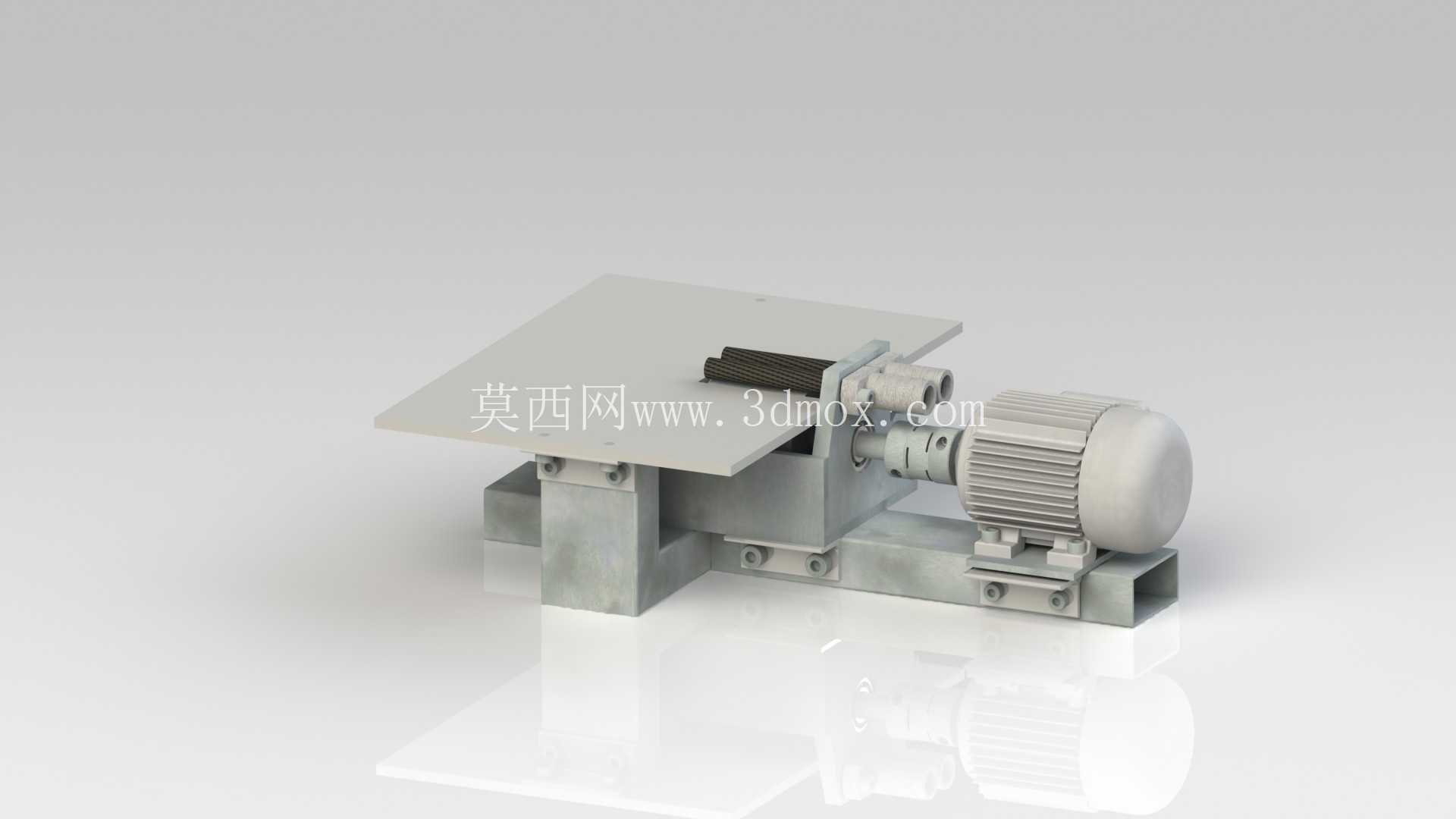

　　在人造板生产的备料工段，这类铣削刨花板的动力切削单元是刨花制备环节的核心执行部件，主要承担原木边角料、小径木等原料的铣削刨切作业，将原料加工成符合铺装工艺要求的均匀刨花形态，其运行稳定性直接决定后续刨花干燥、施胶、热压工序的生产连续性与成品板材的物理性能。从结构布局来看，整套装置采用卧式驱动的排布方式，驱动电机通过直连结构与切削辊组件同轴装配，省去了中间传动的皮带轮或齿轮减速环节，既压缩了整机的轴向安装尺寸，也避免了传动损耗带来的动力折减，同时直连结构的同轴度公差控制在0.02mm以内，能有效降低高速运转时的径向跳动，减少切削过程中的振动传递。

　　安装基座采用分体式焊接钢结构设计，底部为整根槽钢加工的安装底梁，底梁上预留了四组长圆形安装孔，可根据生产线的机架安装位调整横向固定位置，适配不同宽度的进料输送台架；支撑切削平台的两个立式支座通过螺栓与底梁连接，支座与平台接触面加工有定位止口，保证平台平面与切削辊轴线的平行度误差不超过0.1mm/m，避免切削过程中出现刨花厚度不均的问题。切削平台采用厚度8mm的冷轧钢板加工而成，平台表面经过平面磨削处理，平面度公差控制在0.05mm以内，进料侧做了15度的倒角过渡，方便待加工木料顺畅送入切削区域；切削辊安装在平台下方的开口位置，辊体上的硬质合金刀片伸出平台表面的高度可通过两端的调节螺栓进行微调，调节范围在0.2mm到1.5mm之间，可根据目标刨花的厚度需求灵活调整切削参数，适配不同树种、不同含水率原料的加工需求。

　　驱动端的电机安装座同样采用可调式结构，安装板上开有轴向调节长孔，装配时可通过调整电机位置保证电机输出轴与切削辊轴的同轴度，同时张紧内部的连接结构，避免运转过程中出现轴系窜动；电机端盖与切削辊轴承座之间设置有防尘密封结构，采用迷宫式密封加毛毡圈的双重密封形式，能有效阻挡铣削过程中产生的细碎木屑进入轴承腔体，延长轴承的维护周期与使用寿命。从安装边界来看，整套装置的总宽度不超过600mm，轴向总长度控制在800mm以内，整体高度（含平台面）约为350mm，可直接嵌入到现有刨花制备生产线的进料工位，不需要对原有生产线的机架结构做大规模改造；底部安装孔的孔距符合人造板设备的通用安装规范，可与多数常规备料输送线的机架直接适配。

　　在实际生产场景中，这类装置通常多台并排布置在进料输送线的下方，每台装置对应一定宽度的进料区域，通过调整各台装置的切削高度，可实现不同粒度刨花的搭配制备，满足不同结构刨花板的芯层、表层刨花的配比要求；装置的切削辊采用快拆式设计，当刀片出现磨损需要更换时，不需要拆卸整个电机与基座结构，只需打开轴承座端盖即可抽出辊体更换刀片，大幅缩短设备维护的停机时间。设计过程中针对木屑堆积的问题，在切削区域的下方预留了排料斜面，铣削下来的刨花可顺着斜面直接落入下方的输送绞龙，不会在设备内部堆积造成卡滞；所有外露的螺栓连接部位都加装了防尘盖帽，避免木屑嵌入螺纹缝隙导致后期拆卸困难。考虑到木工生产车间的粉尘环境，装置的电气接线部位采用密封式接线盒设计，防护等级达到IP54，可有效阻挡粉尘进入接线端子造成短路故障；整体钢结构件表面都经过喷塑处理，能适应车间内较高的湿度环境，避免长期使用出现锈蚀问题。在动平衡设计上，切削辊组件在加工完成后都经过了G2.5级的动平衡校正，保证在3000r/min的额定转速下运转平稳，不会产生明显的共振传递到生产线机架上，降低车间的生产噪音。
