机用平口夹持虎钳三维结构设计

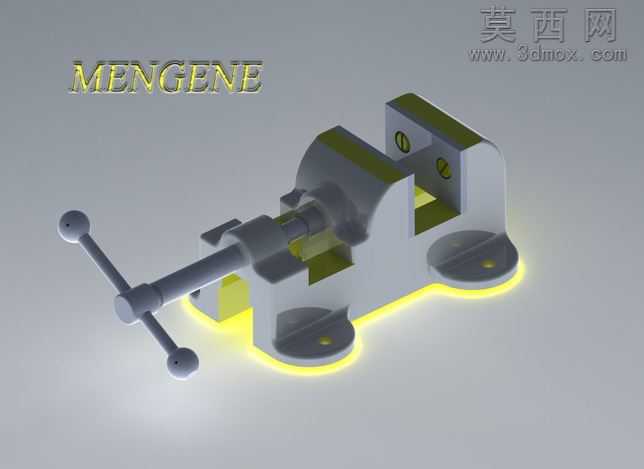

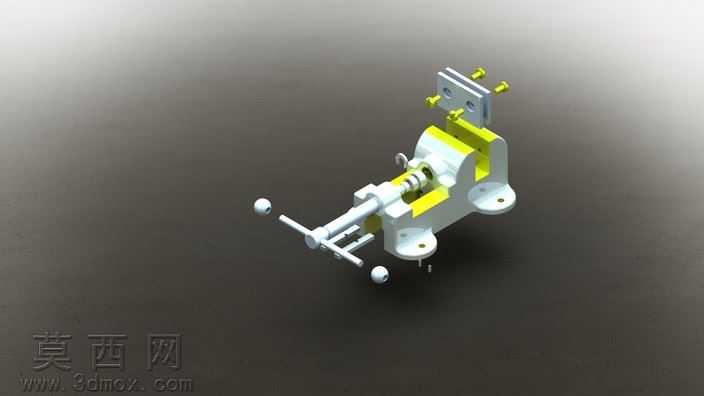

本作品为机加工常用的平口虎钳三维建模设计，整体采用SolidWorks完成全参数化建模，建模过程遵循机械加工工装的实际生产尺寸逻辑，对虎钳的固定钳身、活动钳身、传动丝杠、摇动手柄、导向导轨、安装底座等核心部件均做了完整的结构还原，未对零件做过度简化处理。建模阶段首先从固定钳身的基体特征开始搭建，通过拉伸、切除、倒角、圆角等基础特征完成钳身的主体轮廓，针对钳身与底座连接的安装孔、丝杠配合的轴孔、导轨滑动的配合面均做了精确的尺寸约束，保证各部件装配时的配合公差符合实际工装的装配要求。活动钳身的建模重点还原了与固定钳身的滑动配合结构，以及钳口板的安装定位槽，确保活动钳身可沿导轨方向做平稳的直线往复运动，不存在结构干涉问题。传动丝杠部分采用梯形螺纹的特征建模，还原了丝杠与活动钳身内部螺母的传动配合结构，摇动手柄与丝杠端部采用方榫连接的结构设计，完全匹配现实中虎钳的操作逻辑，手柄两端的防滑球头也做了细节还原。渲染阶段采用了金属哑光材质作为钳身的主体材质，模拟铸铁件经喷砂处理后的表面质感，钳口位置采用稍深的金属材质区分，底座底部添加了自发光的暖黄色轮廓光突出模型的整体轮廓，背景采用中性灰色调避免干扰模型主体的展示，渲染角度选择斜45度俯视视角，可同时展示虎钳的操作端、夹持端与安装底座的完整结构。设计思路上围绕机加工场景的实用需求，还原了虎钳通过旋转手柄带动丝杠转动，进而驱动活动钳身沿导轨平移实现工件夹紧与松开的核心功能，各零件的装配关系完全符合实际虎钳的装配逻辑，可直接用于工装结构教学、装配演示以及后续的工程图导出参考，模型的结构细节完整，各部件可单独拆分用于拆解展示，能够清晰呈现机用虎钳的内部传动逻辑与外部安装结构，帮助使用者快速理解平口虎钳的工作原理与结构组成。
