轨道交通UPN120横梁电池安装结构方案

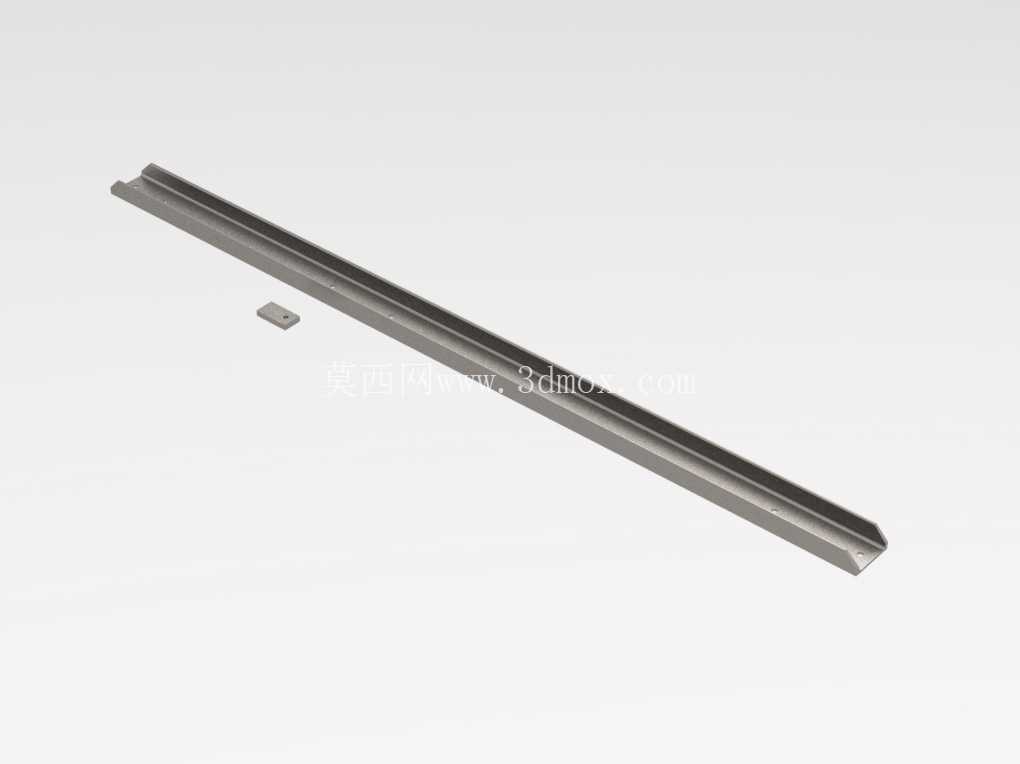

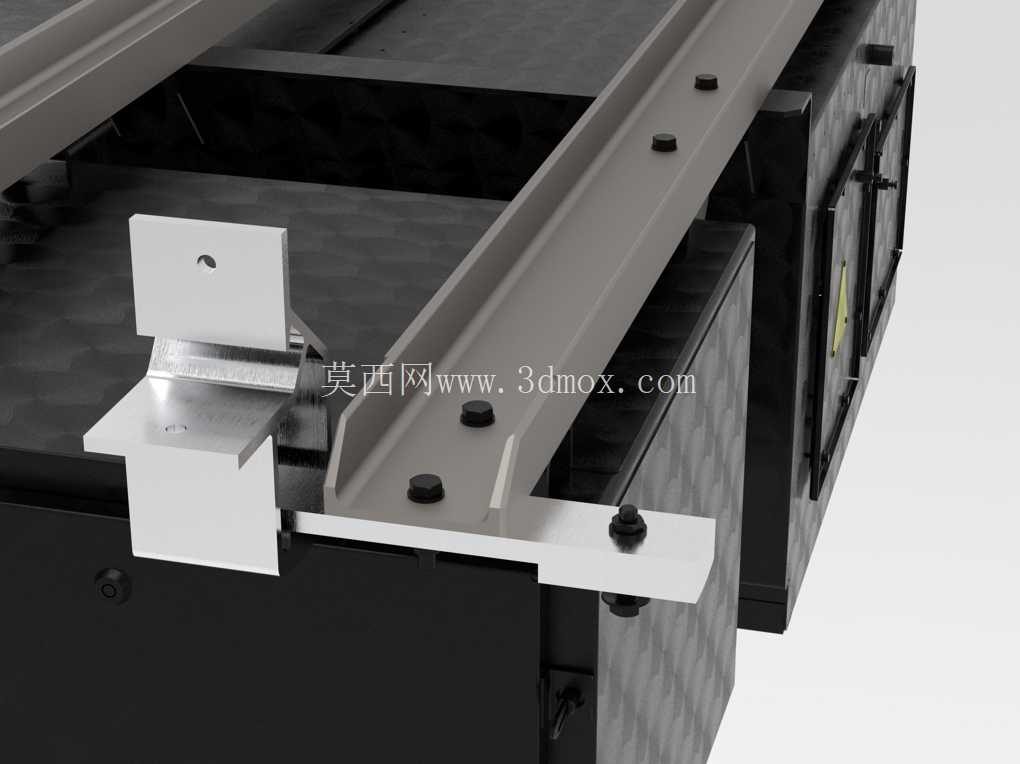

　　这套结构方案面向轨道交通车辆底架的电池搭载需求，核心采用与初始设计同源的UPN120规格横梁作为承载基体，打破了传统电池包独立框架挂载的冗余设计思路，直接将电池单元与横梁本体做刚性连接，省去了中间过渡的专用挂载托架，从源头上压缩了底架上部的占用空间，也减少了整车底架的额外负重。在连接构件的选型上，方案选用16毫米厚度的简单金属板作为电池盒与横梁之间的衔接件，这类构件不需要复杂的折弯成型与多工序机加工，仅通过常规的激光下料、钻孔工序即可完成加工，加工门槛低，量产阶段的制造成本与生产周期都能得到有效控制，同时板材的结构强度完全能够满足电池盒的挂载载荷要求，在车辆运行过程中的振动、冲击工况下，连接部位不会出现应力集中导致的开裂、形变问题。

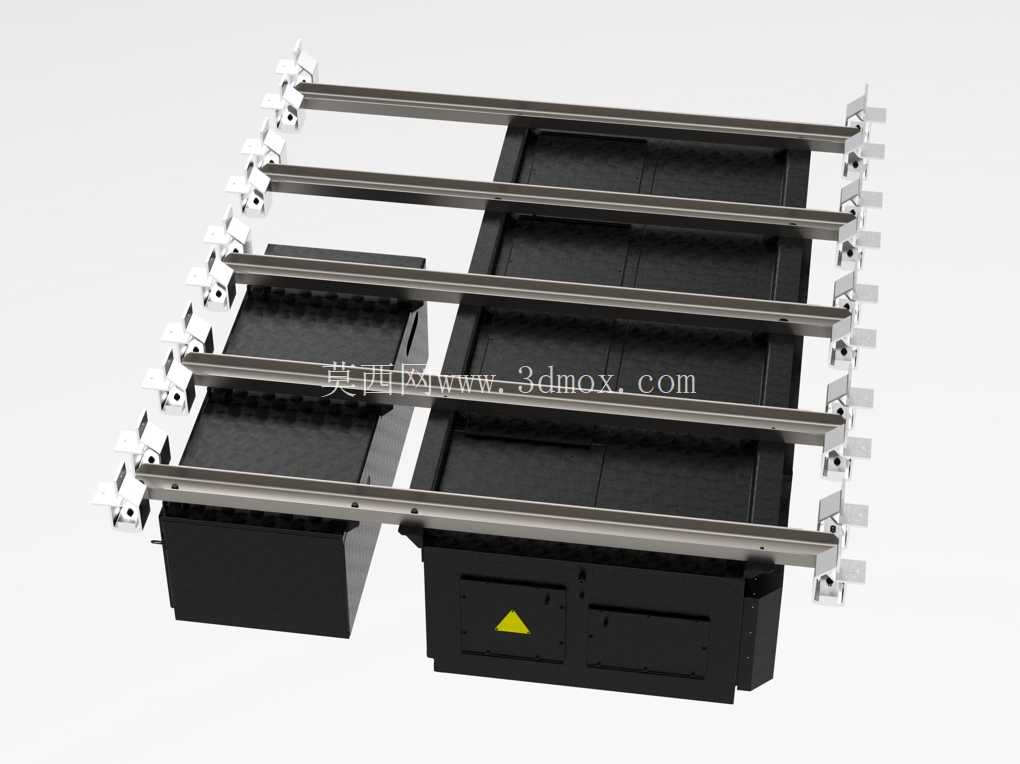

　　从安装边界来看，整套结构完全贴合轨道交通车辆底架的原有安装点位，横梁两端的连接支座完全匹配底架侧梁的预装接口，不需要对原有车体底架做额外的开孔、焊接改造，现场装配时可以直接完成横梁的就位固定，再依次完成电池单元的挂载、接线作业，装配工序简洁，能够有效压缩整车的组装工时。结构的受力分析环节覆盖了车辆运行中的垂向颠簸、横向摆动、纵向加减速等多维度载荷工况，所有的应力校核数据都做了系统性整理，能够为后续的结构优化、量产落地提供完整的力学依据。

　　从实际应用场景出发，这类结构适配于市域通勤列车、轻轨车辆的底架电池搭载需求，尤其是对底架空间利用率、整车自重控制有较高要求的车型，这套方案能够在保证结构强度、安装可靠性的前提下，最大化释放底架的可用空间，同时降低整套挂载结构的生产与装配成本。在细节设计上，电池盒本体采用一体化的钣金焊接结构，边角位置做了圆弧过渡处理，避免应力集中，盒体表面预留了标准的电气接口与散热通道，既能够满足电池组的防护要求，也能保证运行过程中的散热效率；横梁上的连接孔位采用长圆孔与圆孔组合的设计，能够吸收装配过程中的尺寸公差，降低现场装配的对位难度，即使在长期运行出现小幅结构形变的情况下，也能方便后期的维护拆卸。

　　整套结构没有采用特殊的定制型材与非标连接件，所有的物料都可以采用通用规格的工业材料采购获得，供应链的适配性强，不会出现核心构件依赖单一供应商的问题，在后期的运维替换环节，也能够快速获取替换备件，降低车辆全生命周期的维护成本。从结构的重量分配来看，电池单元的重量通过多道连接点均匀传递到UPN120横梁上，再通过横梁两端的支座分散传递到底架侧梁，整个传力路径清晰直接，没有出现载荷局部集中的薄弱点，即使在极端的冲击载荷下，结构的形变也能控制在设计允许的范围内，不会出现电池脱落、结构断裂的安全隐患。
