手动螺旋顶升支撑工装结构设计

在重型设备检修、工装夹具定位、模具装配调整这类需要小行程精准顶升的作业场景里，手动螺旋顶升结构的应用覆盖了从车间工位调整到野外应急维修的诸多工况，不同于液压类顶升设备存在的泄漏风险、长期保压沉降问题，纯机械螺旋传动的顶升结构可以在无动力源的场景下完成稳定的载荷支撑，且能在任意顶升位置实现机械自锁，不需要额外增加锁止机构就能保障作业过程的载荷安全。

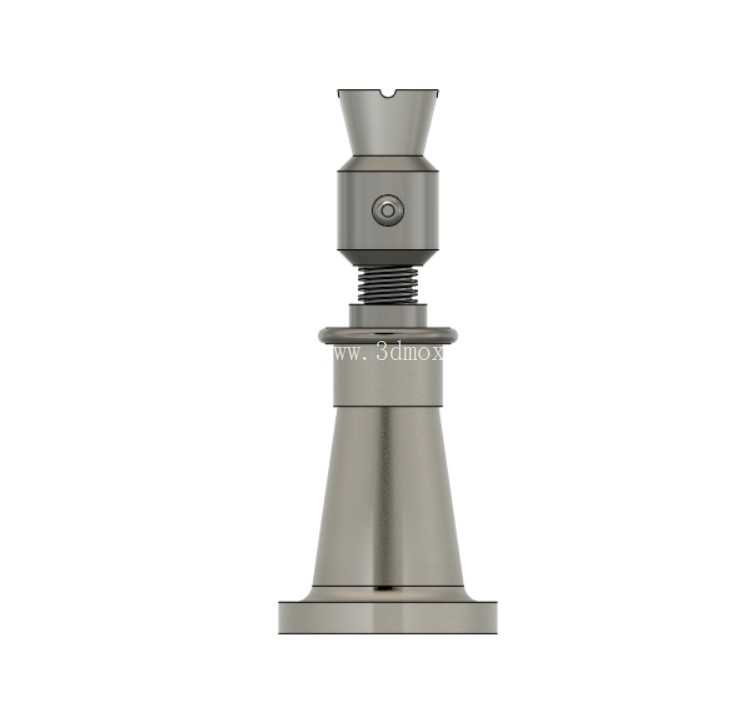

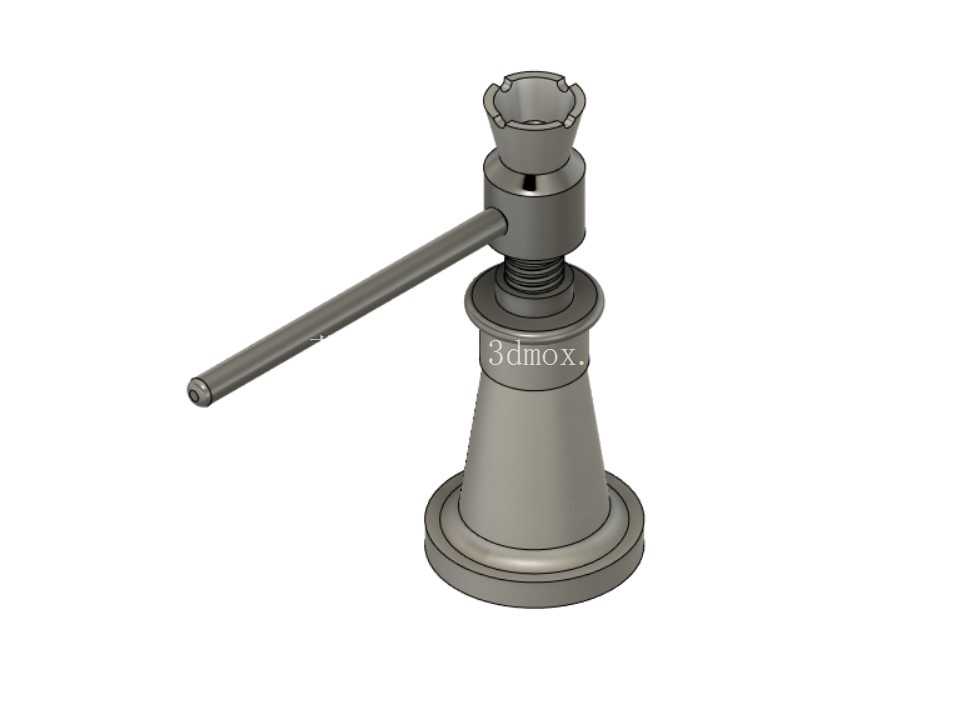

这套螺旋顶升组件的整体结构采用锥台形底座作为承载基础，底座底部设置了加宽的法兰式支撑边，在接触支撑面时可以有效分散上部传递的载荷，避免单位面积压强过大造成支撑面凹陷或者设备侧翻，底座内部加工有与顶升螺杆配合的梯形内螺纹，梯形螺纹的牙型角选择30度通用传动牙型，兼顾传动效率与自锁性能，螺纹副的配合长度经过核算，在额定载荷下螺纹牙的剪切强度与挤压强度都留有足够的安全余量，避免长期使用出现螺纹滑牙失效的问题。

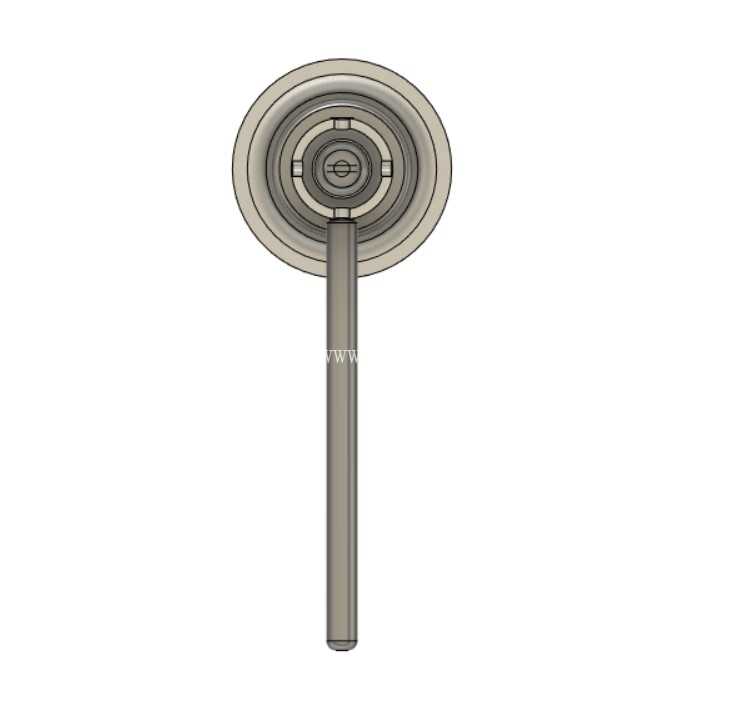

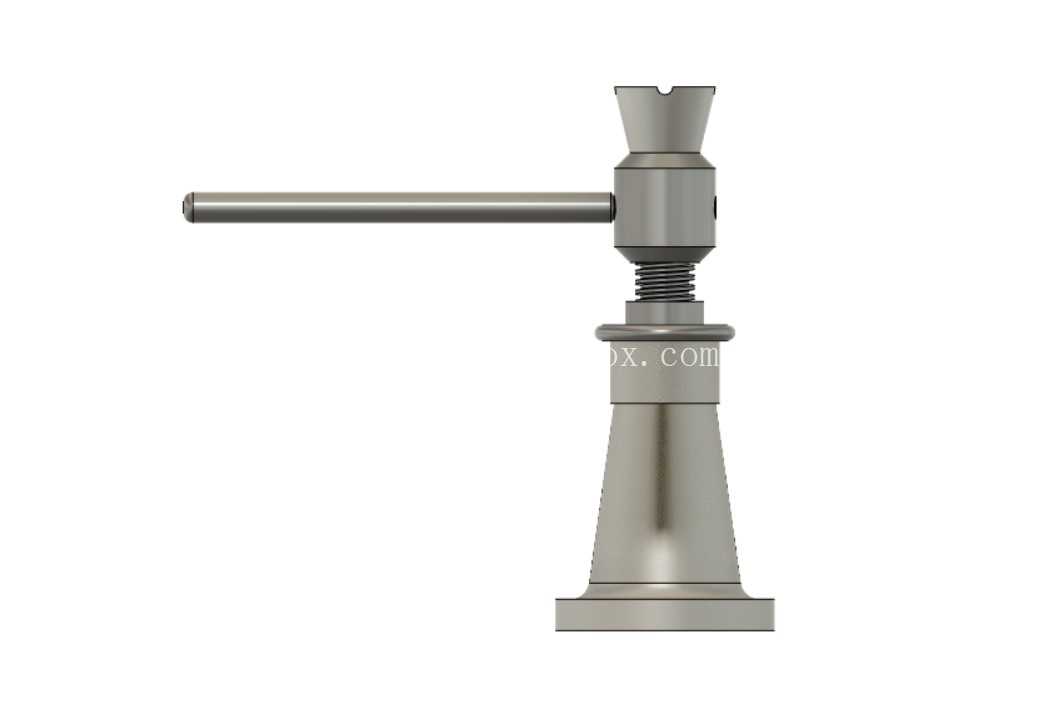

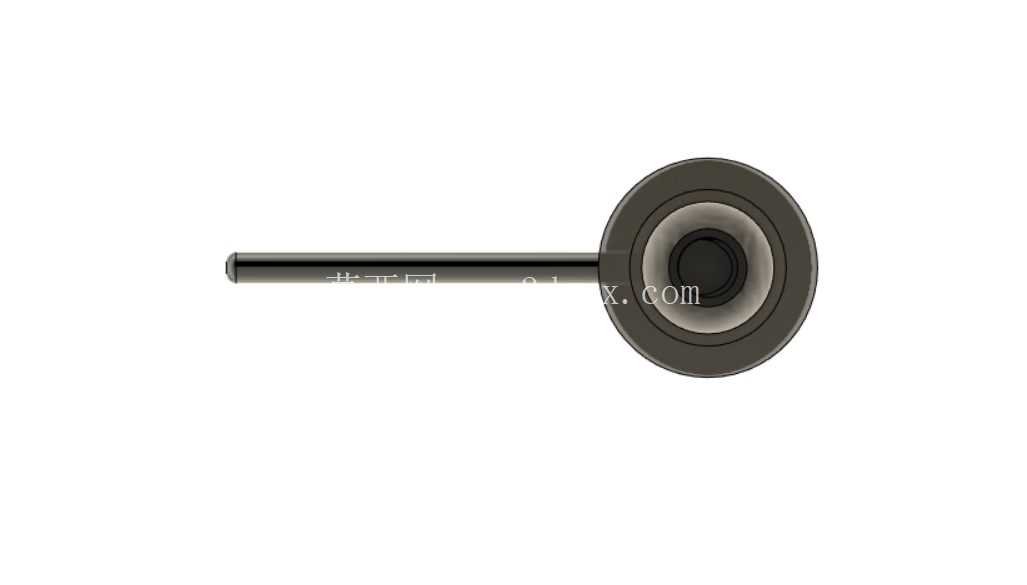

顶升螺杆的顶部设计了带卡槽的支撑头，卡槽结构可以适配不同规格的支撑垫块或者工件定位凸台，避免顶升过程中工件与支撑头之间出现相对滑移，操作杆采用贯穿式横置设计，杆身与螺杆上部的转动套采用间隙配合，操作人员可以根据作业空间的大小调整操作杆的伸出长度，在空间受限的工位可以缩短力臂长度完成小行程微调，在需要大顶升力的场景下可以接长力臂，降低手动操作的输入扭矩，转动套与螺杆之间设置了止推端面，减少转动操作时的摩擦阻力，操作过程中不会带动上部支撑的工件一同转动，避免工件表面被摩擦划伤。

从设计思路上看，整套结构没有采用多余的复杂零件，全部由回转类零件装配组成，加工过程中仅需要车削、钻削工序就能完成全部零件的加工，不需要复杂的铣削或者特种加工工艺，普通机加工车间就能完成整套零件的生产制造，装配过程也不需要专用工装，仅靠螺纹连接与销轴限位就能完成总装，后期维护时只需要定期在螺纹副位置涂抹润滑脂，就能降低螺纹磨损，延长设备的使用寿命。

在安装边界与尺寸适配方面，锥台形底座的下底面直径大于上部顶升段的最大直径，整机的重心始终落在底座支撑面的中心范围内，即使承受一定的偏载载荷，也不会出现重心偏移失稳的问题，顶升行程的设计覆盖了常规工装调整与设备检修的常用行程范围，最低闭合高度可以适配狭小空间内的顶升作业需求，最大顶升高度下螺杆与底座内螺纹的啮合长度仍然满足安全啮合要求，不会出现螺杆脱扣的风险。

实际作业过程中，这类螺旋顶升结构常配合垫块、压板使用，作为机床工件装夹时的辅助支撑，或者重型设备拆装时的临时承重支撑，在模具装配场景中可以用来调整模具的合模高度，弥补模架之间的高度差，在没有压缩空气与电力供应的野外维修场景下，不需要额外配套动力源就能完成数吨级载荷的顶升作业，相比液压千斤顶，其长期支撑的稳定性更优，不会因为密封件老化出现载荷沉降，适合需要长时间保持顶升位置的作业场景。结构设计上充分考虑了操作的人机工程性，操作杆的握持位置高度符合站立操作时的手臂施力角度，转动操作时不需要操作人员过度弯腰或者抬臂，长时间操作也不容易产生疲劳，零件的外露棱边都做了倒角处理，避免操作过程中划伤操作人员，整体表面没有复杂的凹槽与缝隙，日常清理保养时可以直接擦拭表面的油污与铁屑，不会出现杂物卡入螺纹副影响传动顺畅性的问题。
