万向节滚针轴承座拆装修复夹持工装

在商用车传动轴维修、工业万向联轴器维保的现场作业场景中，万向节十字轴滚针轴承座的拆卸与回装一直是影响维修效率的核心痛点：传统作业采用锤击配合铜棒敲击的方式，极易造成轴承座外圈变形、十字轴轴颈表面磕碰伤，不仅会大幅缩短修复后万向节的使用寿命，还容易因受力不均导致轴承卡滞，埋下传动系统振动异响的隐患。这套夹持修复工装正是针对这类现场维修痛点开发的专用作业装置，完全适配中小规格十字轴万向节的维修作业需求，可直接固定在常规维修台面上使用，无需额外搭配大型液压设备，适配路边维修门店、厂区设备维保班组、传动轴专修网点的作业条件。

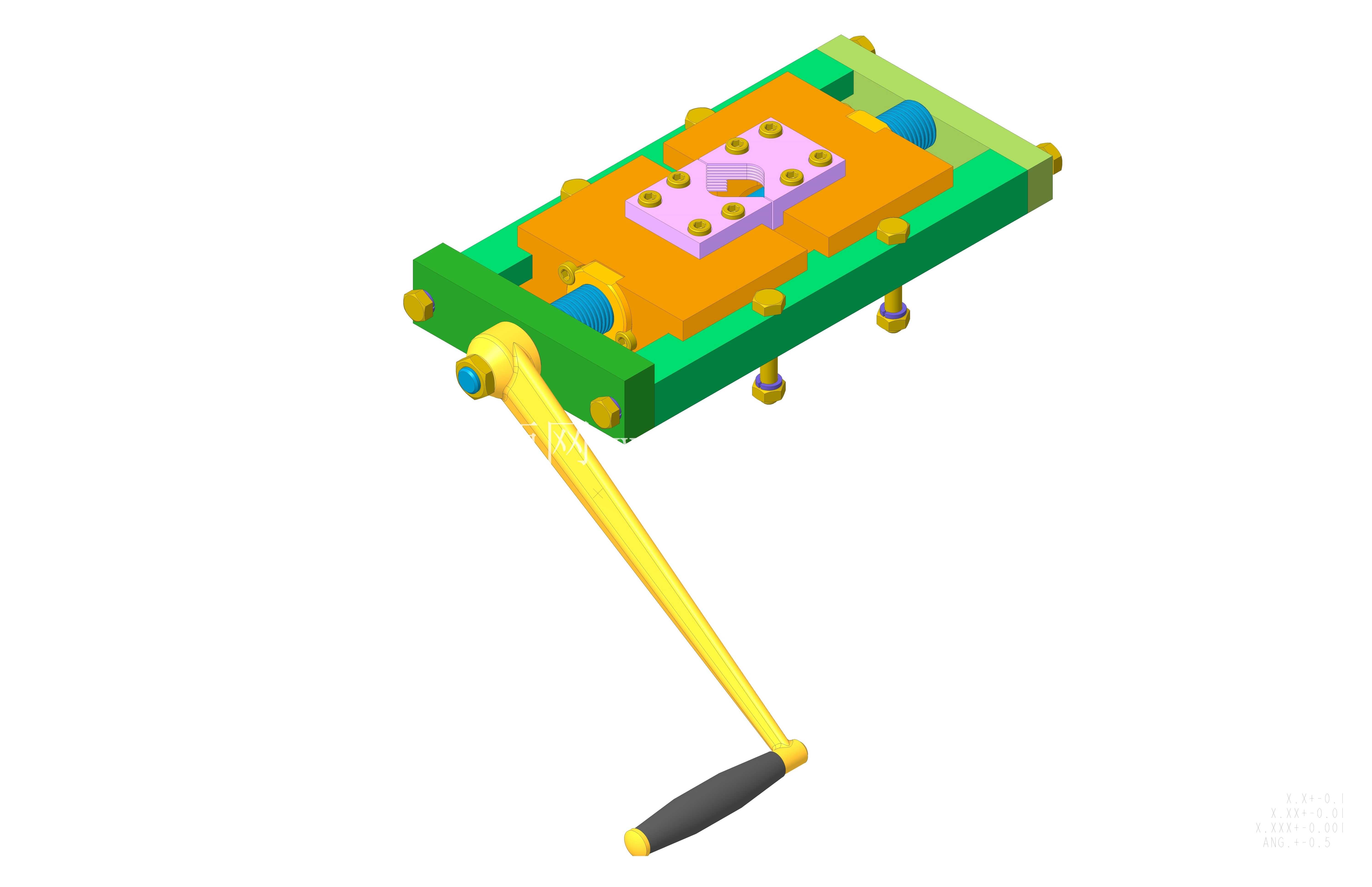

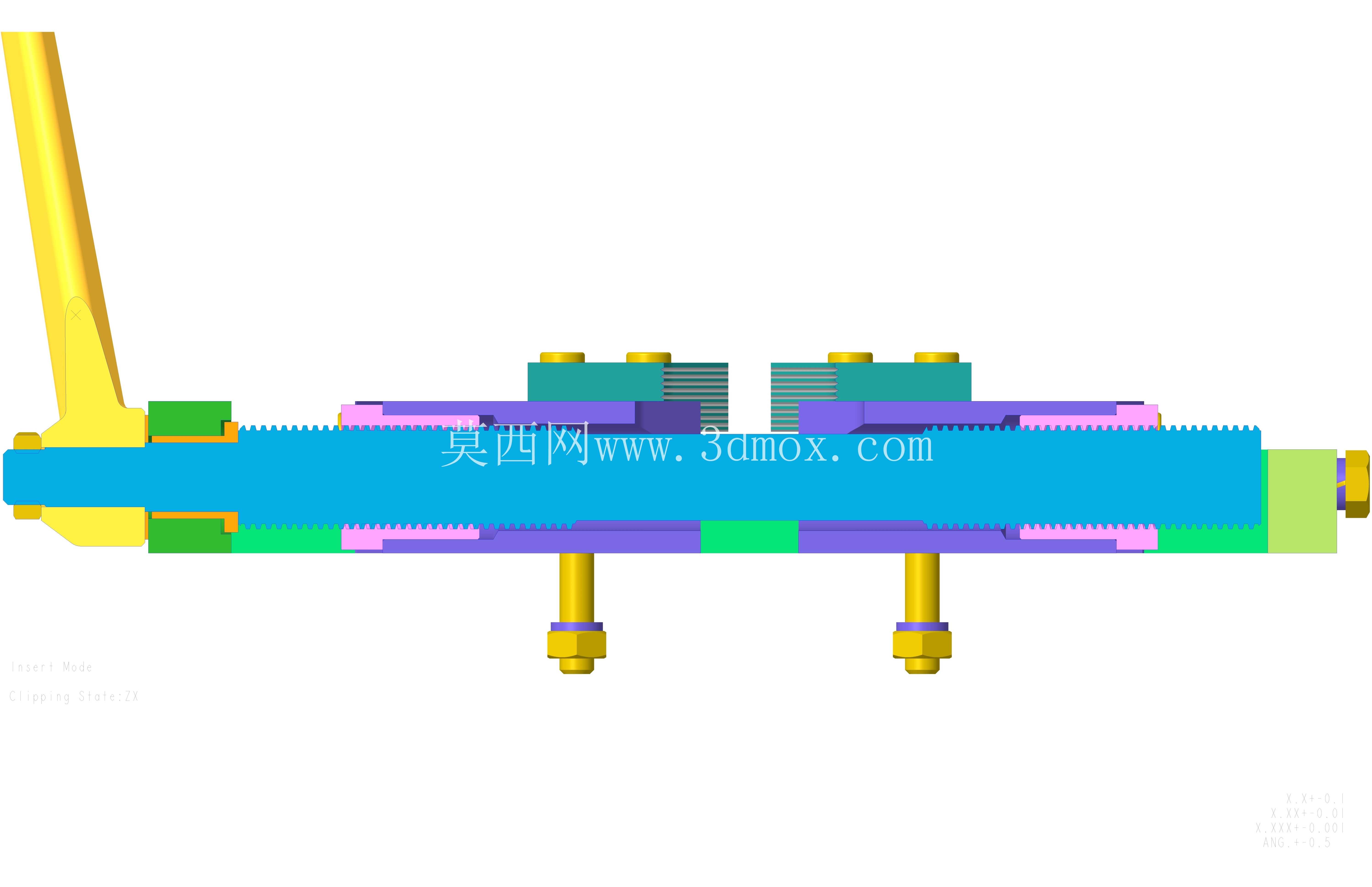

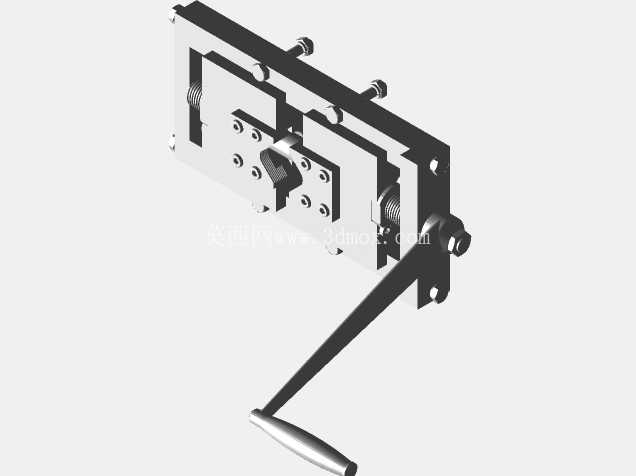

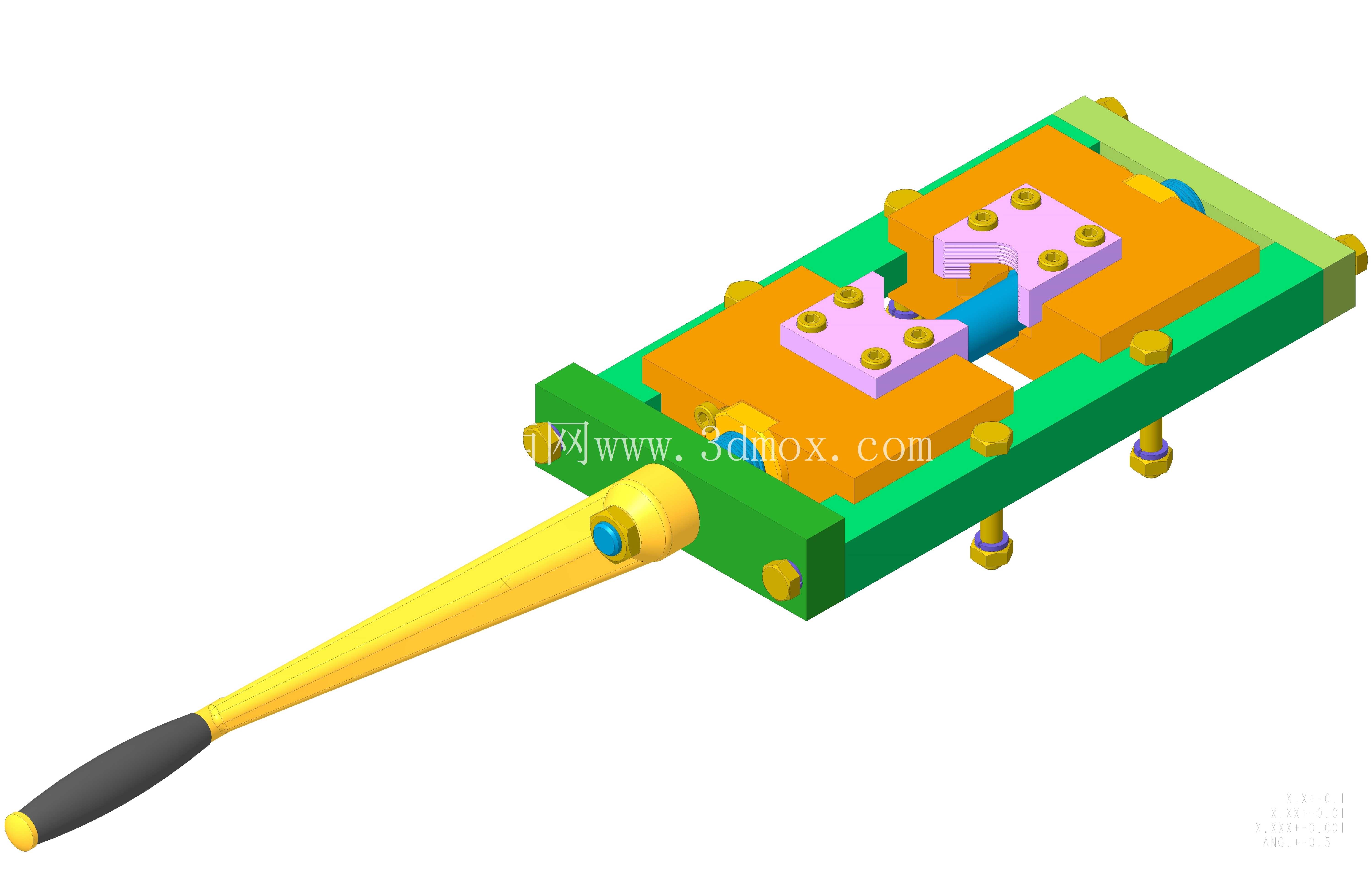

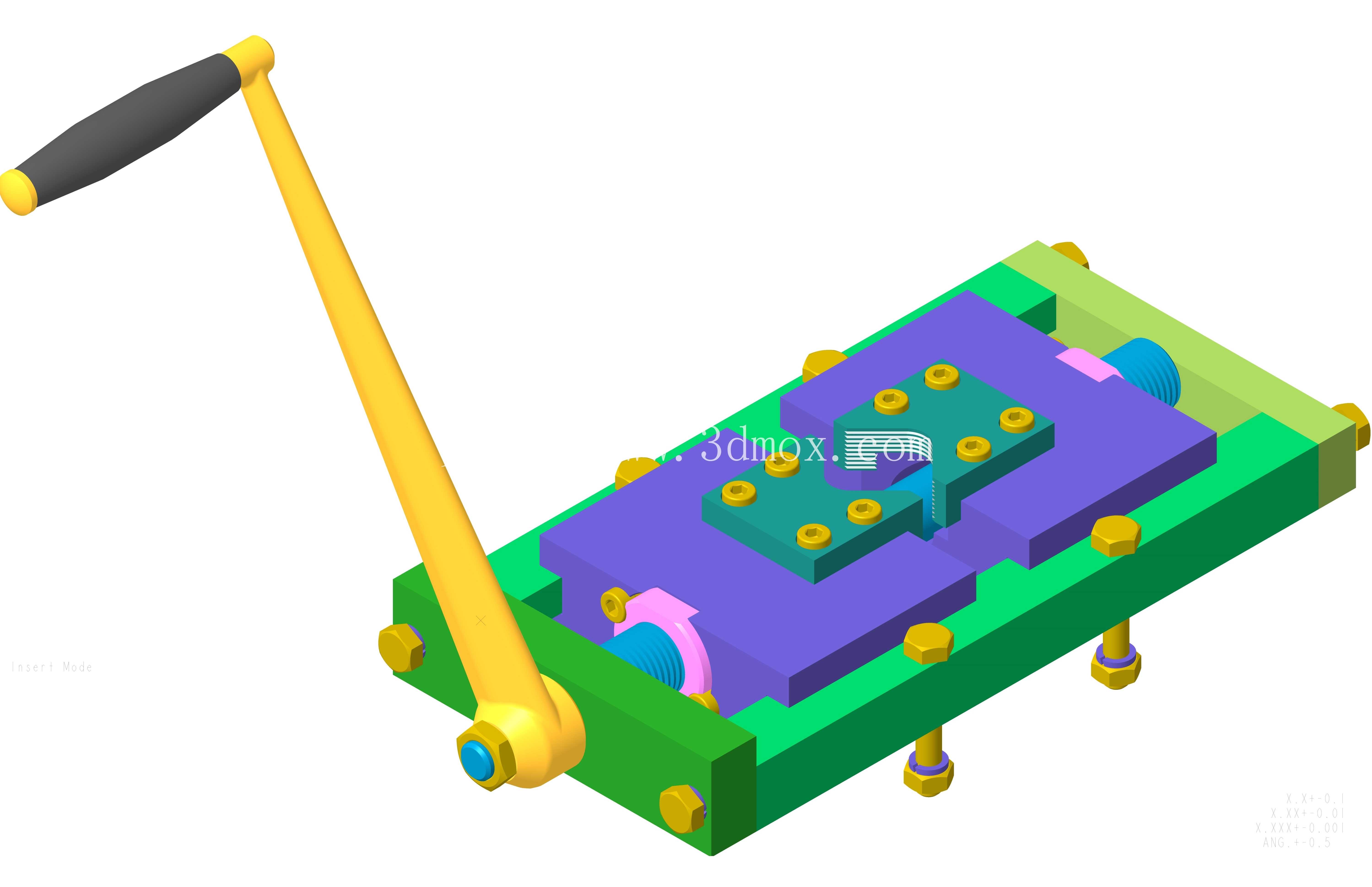

从功能实现逻辑来看，这套工装通过底部的框架式承力基座提供稳定的作业支撑，基座两侧预留的T型槽结构可根据不同规格万向节的外形尺寸调整夹持组件的安装位置，适配跨距在80mm到180mm之间的常见十字轴万向节作业需求，无需更换基础底座即可覆盖多数轻卡、乘用车、小型工业设备的万向节维修场景。工装的核心夹持单元采用分体式压块设计，压块上加工有与轴承座外圈弧度匹配的定位凹槽，作业时可将万向节十字轴整体水平放置在基座承力面上，通过调整两侧压块的位置，将待拆卸的滚针轴承座对准压装通道，依靠加长力臂的手动杠杆机构提供稳定的轴向推力，替代传统锤击作业的冲击载荷，让轴承座沿轴向平稳滑出或压入，全程不会对轴承滚道、十字轴轴颈造成径向磕碰。

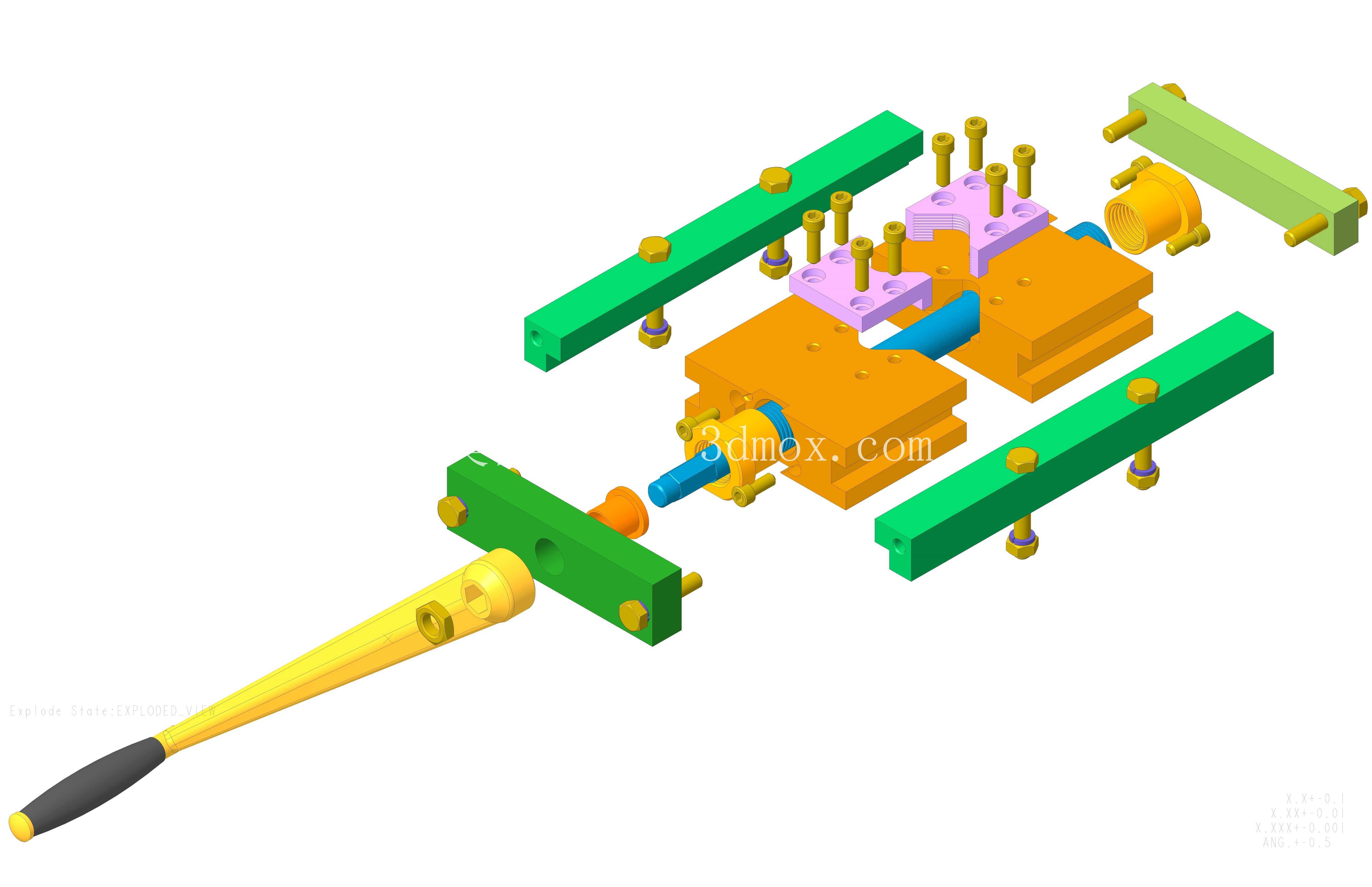

设计过程中充分考虑了维修现场的操作便利性，杠杆操作端的长度经过力学优化，操作人员仅需施加常规手动作用力即可获得足够的压装推力，无需借助加长套管增力，避免推力过大造成轴承座薄壁结构变形。基座上的所有紧固件均采用标准外六角规格，与维修现场常用的套筒、扳手工具完全通用，日常维护、易损件更换无需配备特殊工具。夹持压块采用模块化设计，针对不同直径规格的轴承座可快速更换对应凹槽尺寸的压块，更换过程无需完全拆解基座，仅需松开压块紧固螺栓即可完成替换，单块压块的更换时间不超过30秒，可大幅减少维修过程中的工装调整耗时。

从安装边界来看，这套工装的整体底座采用矩形焊接钢结构，底部四个角点设置有螺栓固定孔，可直接通过M12规格的T型螺栓固定在标准维修工作台的台面上，也可搭配压板固定在铸铁平台表面，安装后整体工作面距离台面高度为120mm，符合人工坐姿作业的操作高度需求，长时间作业不易产生疲劳。杠杆机构的运动行程经过限位设计，最大压装行程为60mm，完全覆盖常规万向节滚针轴承座的装配深度，行程末端设置有硬限位结构，可避免操作过行程导致的工装部件、待修工件碰撞损坏。工装的所有活动铰接点均镶嵌有自润滑铜套，长期使用无需频繁加注润滑脂，适配维修现场多粉尘、少维护的作业环境，铰接点的配合间隙控制在0.05mm以内，压装过程中不会出现径向窜动，保证轴承座压装的同轴度要求，避免因压装偏斜导致的轴承卡滞问题。

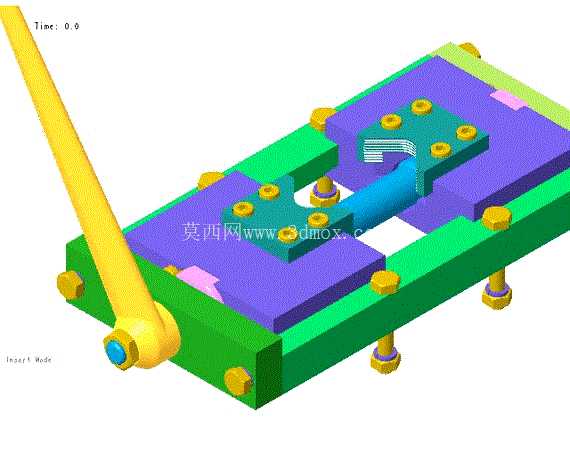

实际作业过程中，这套工装可同时完成万向节滚针轴承座的拆卸与回装两道工序：拆卸作业时，将万向节十字轴调整至待拆轴承座对准压装通道的位置，两侧压块牢牢夹持住万向节叉的耳孔端面，操作杠杆缓慢施力，即可将轴承座平稳从耳孔中推出，不会损伤耳孔的配合面；回装作业时，将新的轴承座对准耳孔导入倒角，通过压块的定位面保证轴承座与耳孔的同轴度，平稳施力将轴承座压装至指定深度，压装到位后可直接在工装上完成卡簧的安装工序，无需反复拆卸调整工件位置。相比传统的锤击作业方式，使用这套工装完成单个万向节的轴承更换作业，耗时可缩短60%以上，同时能完全避免锤击作业带来的零部件损伤问题，修复后的万向节装配精度可达到全新件的装配标准，有效降低维修后的传动系统故障率。

在结构细节处理上，基座的承力面经过铣削加工，平面度控制在0.1mm以内，保证工件放置的水平度，避免压装过程中出现偏载；杠杆操作端套有防滑绝缘胶套，即使手上沾有机油也不会出现打滑问题；所有外露的金属部件表面均做了喷塑防锈处理，可适应维修现场油污、潮湿的作业环境，长期使用不会出现锈蚀卡滞的问题。工装的整体结构没有复杂的液压、电气元件，不存在易损的密封件、电路部件，整体使用寿命可达十年以上，仅需定期检查铰接点的磨损情况即可，日常维护成本极低，非常适合各类维修场景作为常备维修工装配置。
