可调节高度立式百分表测量支架结构

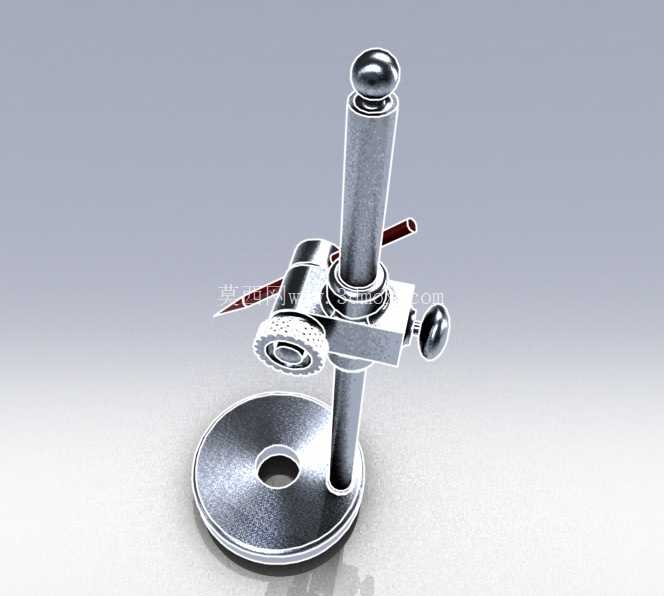

　　这款立式可调测量支架，主要面向机加工现场的工序间尺寸检测、形位公差校核场景使用，是车间计量工位、质检台架上的常用辅助工装，日常可搭配百分表、杠杆表完成轴类零件径向跳动检测、平板工件平面度测量、工装夹具装夹定位找正等作业，替代传统手持表具的测量方式，减少人工持表带来的施力不均、表身晃动问题，提升检测数据的重复性与准确度。从结构设计逻辑来看，整体采用圆盘式铸铁底座作为承载基础，底座中心预留的通孔可配合螺栓、压板实现与检测平板、工装台面的刚性固定，也可在无固定需求时依靠底座自身重量保证放置稳定性，底座直径控制在常规检测工位的操作舒适区间，不会占用过多台架操作空间，同时足够的配重可避免支架在调节表架高度、移动测头位置时出现侧翻偏移。立柱采用光滑圆柱杆设计，表面做硬化镀铬处理，耐磨性能优异，长期滑动调节也不会出现明显磨损凹痕，保证滑套上下移动的顺畅度与同轴度，立柱与底座采用过盈压装配合，连接位置无松动间隙，避免测量过程中表架出现攒动。横臂滑套通过侧边的滚花锁紧旋钮实现与立柱的锁紧固定，旋钮表面的滚花纹理可保证操作人员徒手施力时无需借助扳手即可完成可靠锁紧，滑套与立柱的配合间隙经过合理设计，既可以实现上下位置的顺滑滑动，也能在锁紧后无偏移窜动。

　　横臂前端的表夹结构可适配常规百分表、杠杆表的装夹柄径，夹口处的开槽设计可通过侧边旋钮调整夹紧范围，装夹不同直径的表具时无需更换夹套，适配性更强，横臂自身可绕立柱做360度水平回转，也可沿滑套做前后伸缩调整，配合立柱的高度调节，可覆盖常规小型零件检测的全位置测量需求，测头可到达的空间范围覆盖底座上方直径三百毫米、高度两百五十毫米的立体区间，满足绝大多数小型机加工零件的检测边界要求。顶端的球形提手方便操作人员整体搬移支架，球形表面无尖锐棱角，搬移时不会划伤手部。

　　在实际使用场景中，这类支架常放置在研磨平板旁，配合研磨工序完成零件平面度的抽检测量，也可安装在车床出料端，对加工完成的轴类零件做端跳、径跳的快速检测，相比磁性表座，这类立式固定支架的刚性更强，长时间使用不会出现磁力衰减导致的表位偏移，在高频次的批量零件检测场景下稳定性更优。设计过程中重点考虑了操作的便捷性，所有调节旋钮均布置在操作人员顺手的侧方位置，调节时无需大幅度抬手或俯身，单手握持表具调整位置的同时另一只手即可完成锁紧操作，减少检测过程中的辅助操作时间。各运动部件的配合面均做了倒角处理，装配时不会出现卡滞，日常维护仅需定期在立柱表面涂抹少量润滑脂即可保证滑动顺畅，无需复杂的保养流程。

　　底座下表面做了精磨处理，与检测平板贴合时无翘曲，保证支架整体的垂直度基准，立柱装配后与底座平面的垂直度控制在0.02毫米以内，避免基准误差传递到最终的测量结果中。横臂的悬臂长度经过刚度校核，在最大伸出长度下装夹常规百分表时，悬臂端的下挠量控制在0.01毫米以内，不会因自身变形影响测量精度。夹表位置的锁紧螺钉采用铜质端头，锁紧时不会划伤表具的装夹柄，保护量具表面不受损伤。整体结构无复杂的传动部件，加工工艺性好，底座采用铸铁铸造后经时效处理，消除内应力避免长期使用出现变形，立柱、滑套、横臂等金属部件均采用45号钢加工后做表面防锈处理，潮湿车间环境下使用也不易生锈，使用寿命长。
