可移动万向调整液压修复作业装置

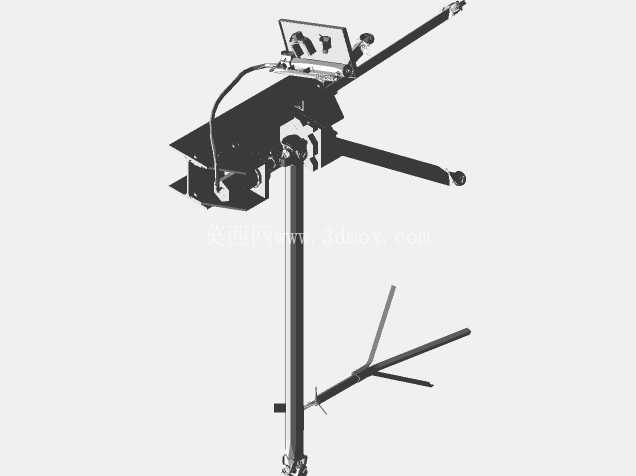

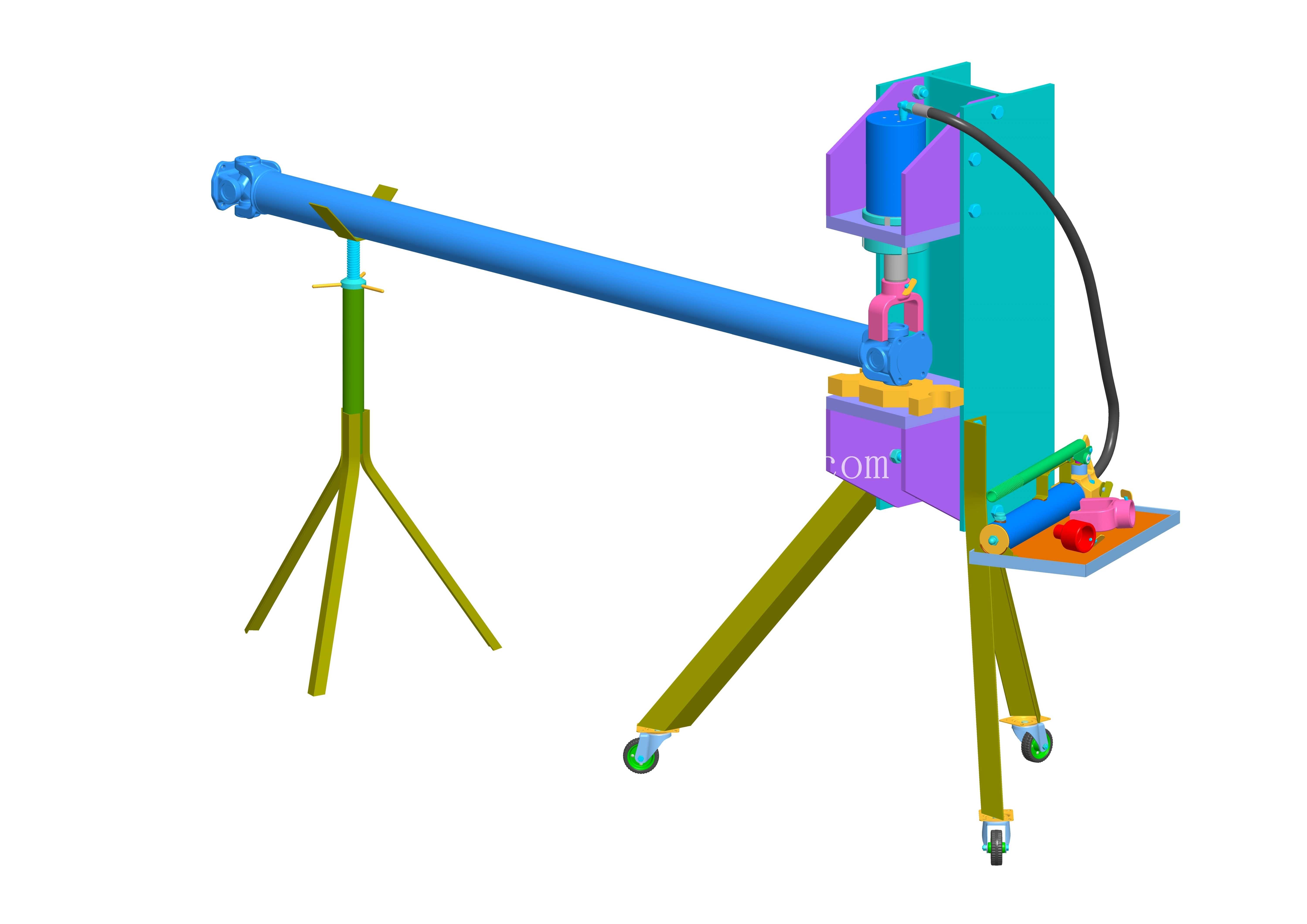

　　主液压执行单元采用立式安装布局，固定在竖向承载立板上，液压缸输出端配置快换式压头接口，可根据作业需求更换平压头、V型压头、叉形压具，适配轴类零件校直、套类零件压装、变形构件局部矫形、铆接件压合等不同作业工况。横向布置的加长承压梁采用空心矩形截面型钢加工，在保证整体抗弯强度的前提下尽可能降低设备自重，梁身沿长度方向加工有等距T型槽，可根据被加工件的尺寸调整竖向液压单元的固定位置，最长可适配长度接近梁体总长的长轴类零件校直作业，无需额外搭建辅助支撑。在现场设备维修、小型构件矫形作业场景中，常规固定式压力设备受安装位置限制，无法适配多工位、多角度的零散修复需求，这款万向调整的液压作业装置正是针对这类痛点完成结构设计。整套装置采用分体支撑布局，主承压单元搭配可伸缩三脚支撑结构，其中两个支脚配置万向脚轮，可在车间平整地面快速推移转场，剩余支脚搭配可调高度的螺旋支撑顶杆，作业时可通过调整支脚伸出长度，让设备在不平整的地面也能保持主承压梁的水平度，避免压装作业时出现偏载力矩损伤液压元件。

　　装置的液压动力单元集成在竖向立板下部的安装托盘上，包含手动换向阀、单向节流阀、高压油管与小型液压泵站，无需外接复杂管路，接通动力源即可独立完成作业，高压油管采用耐油橡胶软管搭配防爆接头，随液压单元调整位置时可自由弯曲，不会出现管路干涉或折损漏油问题。在结构设计阶段，针对现场维修作业常见的偏载工况，对竖向立板与横向梁的连接节点做了加强处理，采用多组螺栓加定位销的连接方式，可承受最大压装载荷下的倾覆力矩，避免长期使用后节点出现变形松旷。

　　三脚支撑的铰接点做了限位设计，支脚张开角度可根据作业场地大小调整，最小占地宽度可压缩至1.2米以内，可在设备间隙、维修工位旁等狭窄空间完成架设，无需将待修工件搬运至固定压机工位，大幅降低现场维修的工件转运成本。支撑顶杆采用梯形螺纹传动，调整时转动顶部手柄即可改变支撑高度，调整范围覆盖0至300毫米，可适配不同高度的垫铁、工装支撑需求，顶杆底部配置圆形承压垫，增大与地面的接触面积，在水泥地面、环氧地坪等不同场地作业时都不会出现压痕或下沉。液压单元的滑动座与横向梁之间配置铜质耐磨衬板，调整位置时滑动阻力小，长期使用磨损后可快速更换衬板，无需整体更换梁体结构，降低设备维护成本。

　　压头与液压缸活塞杆的连接采用螺纹加防松销结构，压装作业时不会出现压头脱落飞出的安全隐患，托盘边缘设置有挡边，可放置常用的替换压头、扳手等工具，作业时无需反复取用工具，提升作业效率。整套装置的所有铰接转动部位都配置有黄油嘴，可定期加注润滑脂，避免户外或潮湿环境下出现锈蚀卡滞，保证支脚收展、位置调整的操作顺畅。针对万向调整的作业需求，液压单元的滑动座可绕横向梁轴线做小角度偏转，配合可调整高度的辅助支撑，可对带倾斜安装面的工件进行精准压装，无需额外制作角度工装，适配更多复杂结构件的修复作业需求。
