遥控车避震阻尼结构设计方案

　　这套避震结构主要适配小比例遥控模型车的行走系统，在模型车高速过弯、飞跃落差、碾压细碎颠簸路面的场景下，能够抵消轮端传递上来的冲击载荷，避免车架刚性连接部位因为反复冲击出现疲劳开裂，同时维持轮胎与接触面的有效贴合度，减少动力输出过程中的打滑损耗。不同于实车避震的液压阻尼结构，小比例模型受限于安装空间，多采用弹簧预压配合摩擦阻尼的实现形式，这套结构在设计时优先考虑了拆装维护的便捷性，所有配合部位都预留了合理的公差带，既不会因为间隙过大出现松旷异响，也不会因为过盈量太大导致手动组装时出现零件开裂的问题。

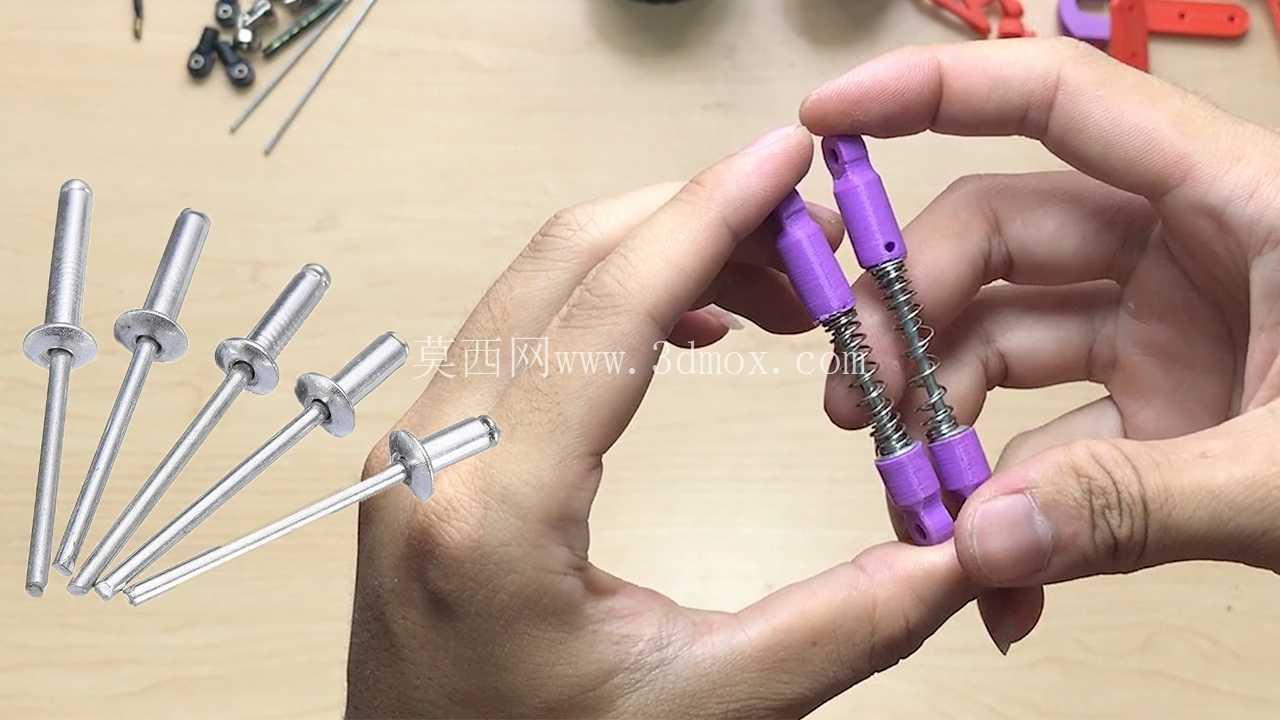

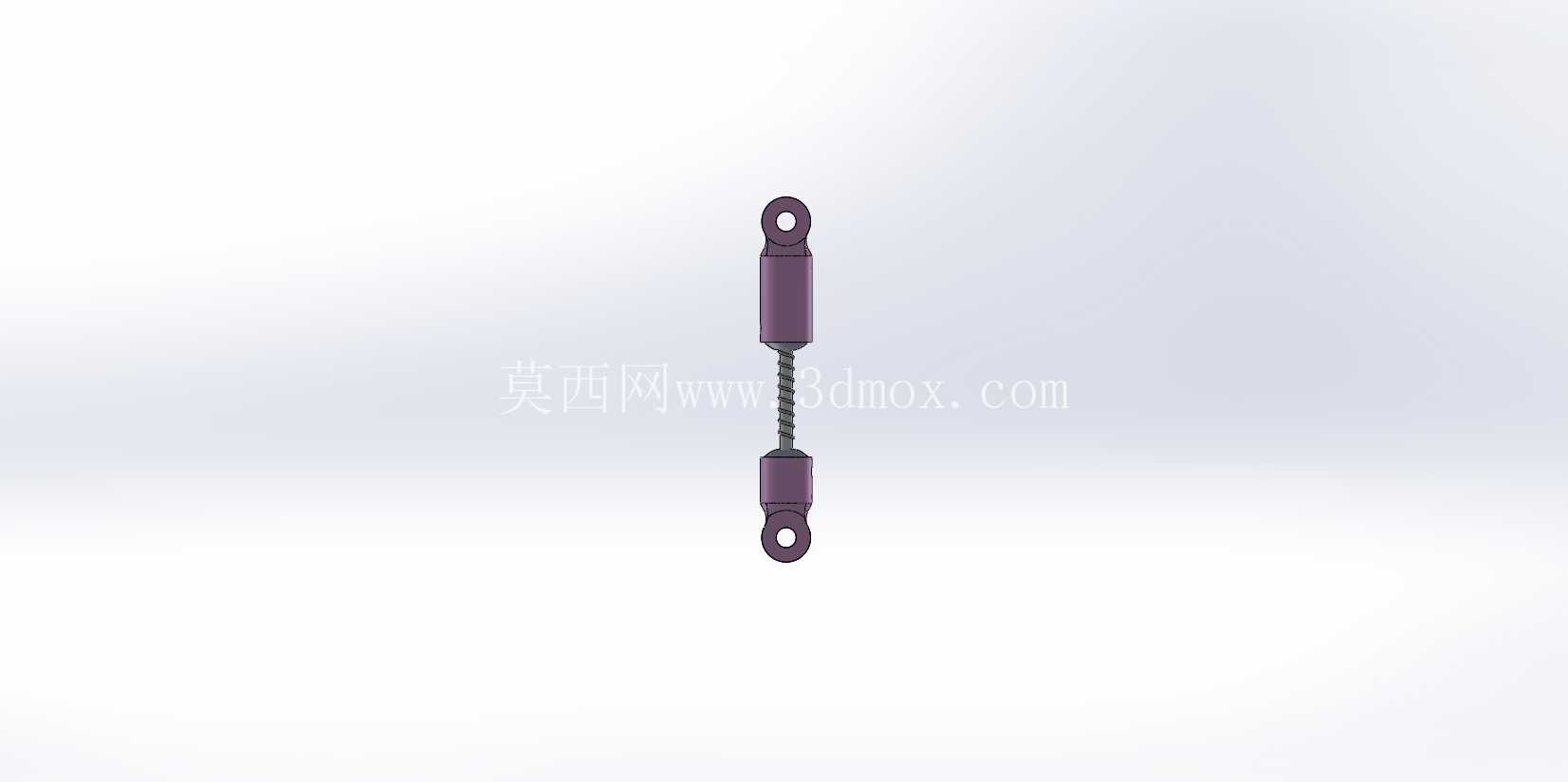

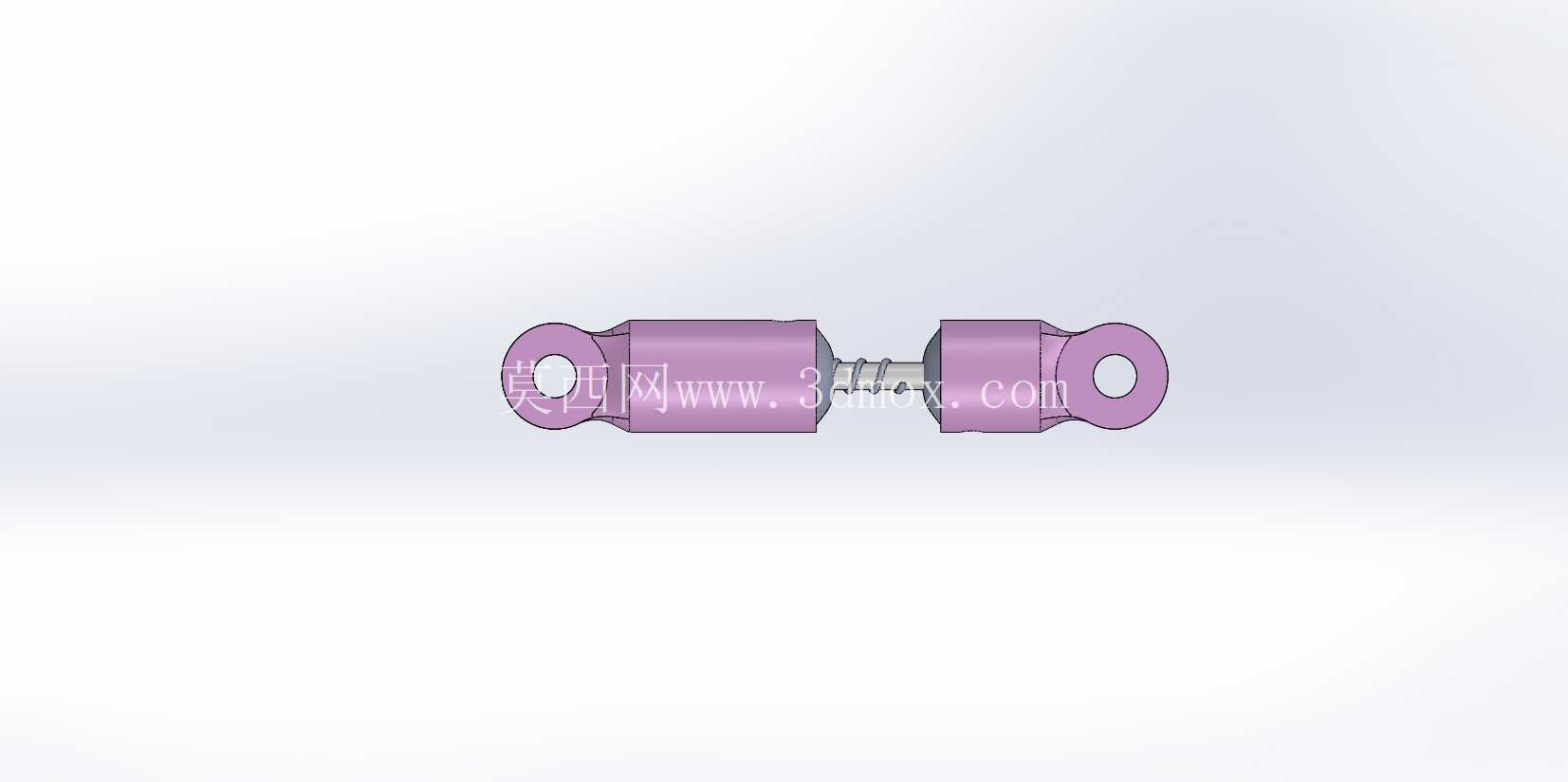

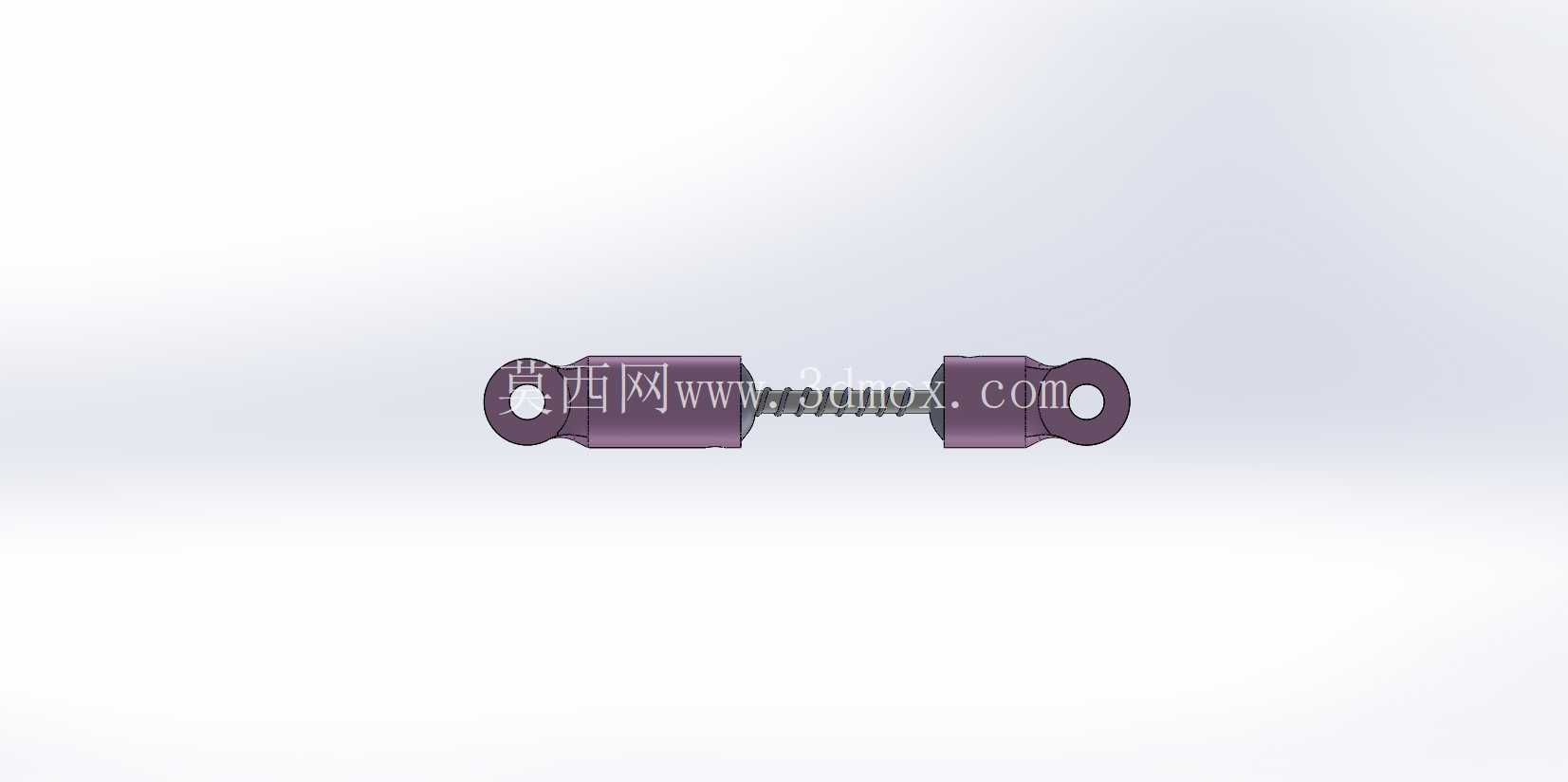

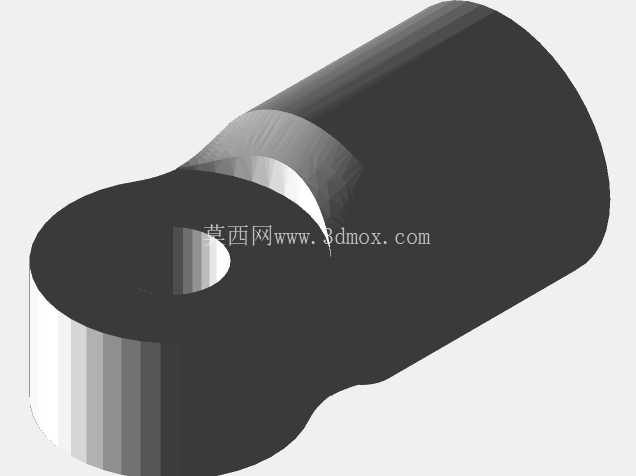

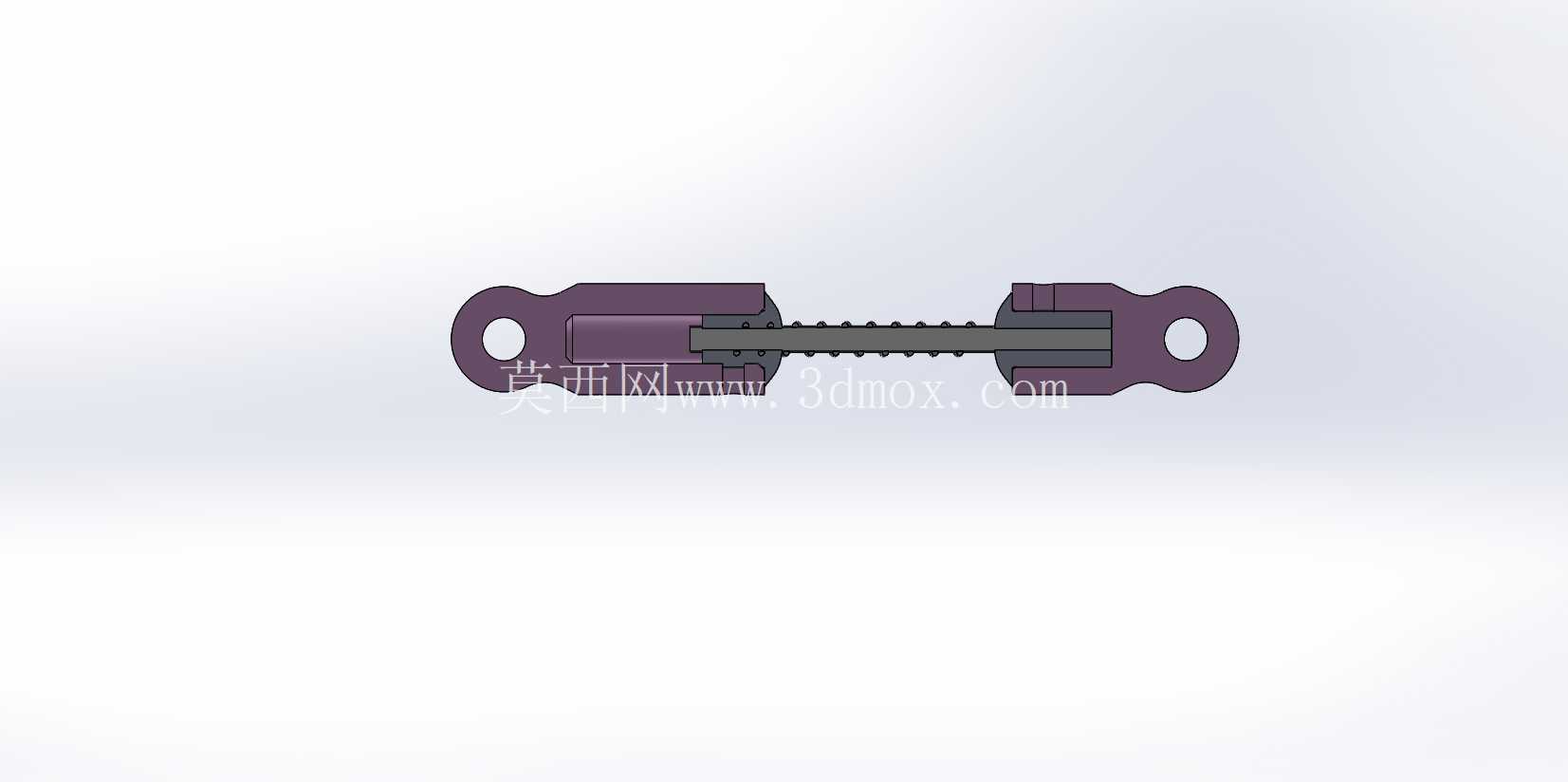

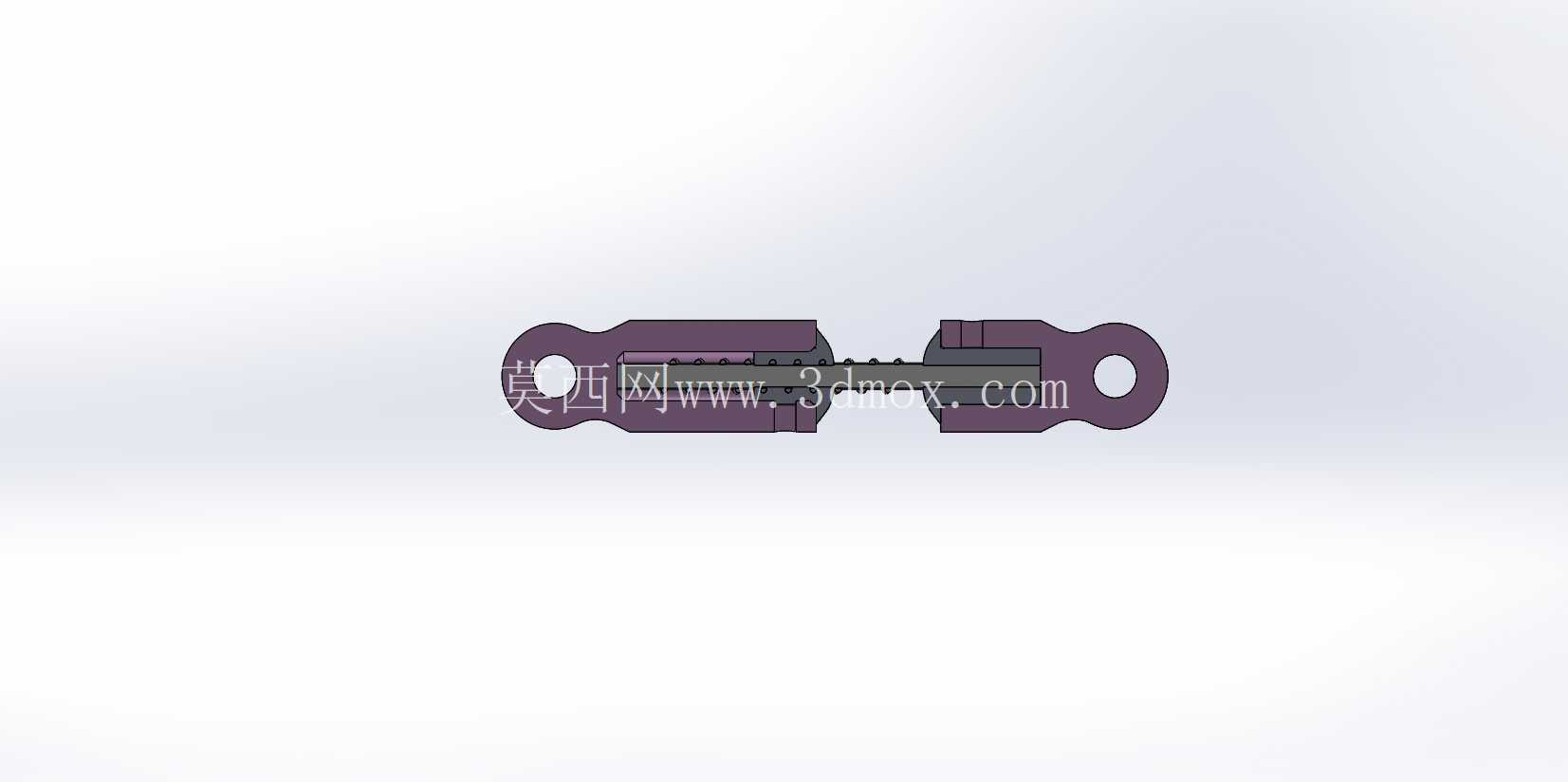

　　从结构拆分来看，整套避震分为上下连接端、紫色塑料导向套、螺旋复位弹簧、中心活塞杆几个核心部分，上下连接端采用球头铰接形式，能够适配悬挂摆动过程中的角度变化，避免运动干涉；导向套内壁做了微倒角处理，活塞杆往复运动时不会出现卡滞，弹簧的线径、圈数经过反复匹配，对应1/16到1/18比例的遥控车自重，预压行程控制在合理区间，既不会因为弹簧刚度太大导致颠簸时车轮弹跳离地，也不会因为刚度太小出现避震触底的情况。设计过程中首先要确认安装边界，上下安装孔的中心距在完全伸展状态下匹配对应车型的悬挂摆臂行程，压缩极限位置不会和车架上的电池仓、传动齿轮部件发生空间干涉，活塞杆的直径选取兼顾了结构强度和轻量化要求，不会因为侧向受力出现弯曲变形。

　　导向套采用工程塑料材质，本身具备一定的自润滑特性，长时间往复运动也不会出现过度磨损导致的阻尼失效，弹簧两端做了磨平处理，和上下安装座贴合时不会出现偏斜，保证受力始终沿着活塞杆轴向传递。很多入门级遥控模型的原厂避震往往存在阻尼匹配不合理、容易漏油或者卡滞的问题，这套结构在设计时简化了阻尼结构，没有采用微型液压筒的形式，避免了微小密封件老化失效的问题，依靠导向套和活塞杆之间的配合阻尼加上弹簧的复位力，就能够实现足够的避震效果，同时零件数量更少，组装难度更低，即使是刚接触模型改装的玩家也能够快速完成替换安装。在实际装车测试时，需要根据场地路面情况调整弹簧的预压量，比如在平整的铺装路面跑速度时，可以适当增加预压量，减少避震压缩幅度，提升车架过弯时的支撑性；如果是在越野场地跑障碍飞跃，就适当降低预压量，增加避震的有效行程，吸收落地时的冲击。结构建模过程中，所有配合面的公差都按照3D打印成型的精度做了补偿，不管是采用光固化打印塑料件，还是采用金属加工制作活塞杆，都能够直接适配，不需要二次打磨修配。上下连接端的球头尺寸和市售主流遥控模型的球头扣通用，玩家不需要额外改装安装位，就可以直接替换原厂避震部件。

　　整套结构没有冗余的设计，每个零件都承担明确的功能，活塞杆表面做了光滑处理，减少运动过程中的摩擦阻力，导向套的长度足够，即使在最大压缩行程下，也能够完全包裹活塞杆的受力段，避免侧向力导致的活塞杆弯折。弹簧的选型匹配了整套结构的运动行程，完全压缩时弹簧的并圈长度小于避震的最小压缩长度，不会出现弹簧压并导致的硬冲击。在实际使用场景中，这套避震不仅可以用于遥控模型车，也可以适配同尺寸的遥控模型机器人、小型模型行走机构，只要安装尺寸匹配，都能够起到缓冲减震的作用。建模时所有零件都做了装配干涉检查，模拟悬挂上下摆动的全行程，确认没有零件碰撞、卡滞的问题，每个零件的壁厚都满足3D打印或者小批量注塑的工艺要求，不会出现壁厚太薄导致的打印失败或者注塑填充不足的问题。
