遥控模型车用550规格齿轮变速传动结构

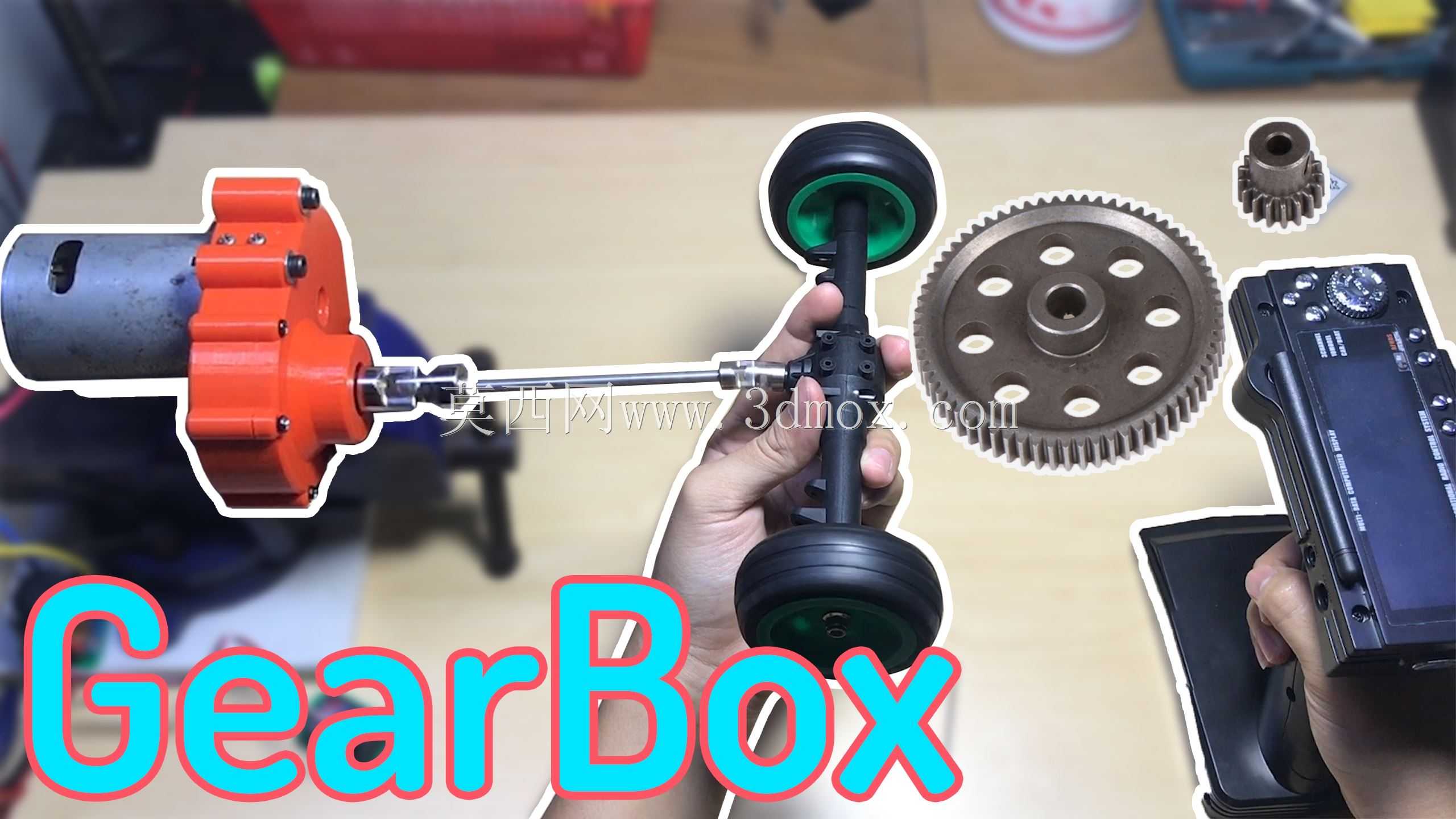

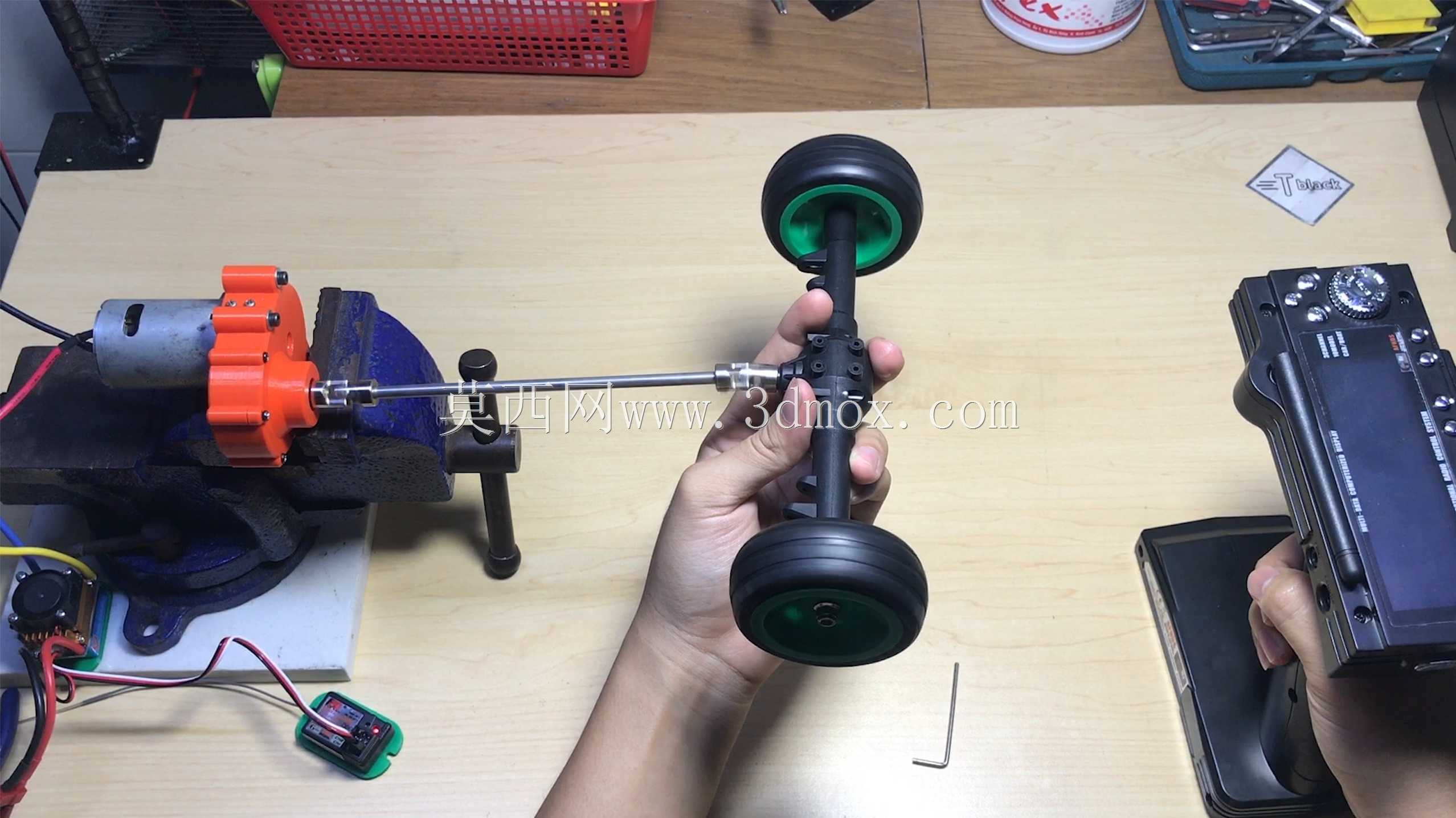

这套变速传动结构主要面向1:10及相近比例的遥控模型车开发，适配大扭力输出的550规格有刷电机，核心作用是把电机输出的高转速低扭矩动力，通过齿轮组的减速增扭转换为车轮端需要的低转速大扭矩驱动力，满足模型车在攀爬、越野、平跑等不同场景下的动力需求，不管是应对攀爬场景下的大坡度障碍攀爬，还是平跑场景下的持续高速行驶，都能通过齿轮组的传动匹配提供合适的动力输出特性。从实际使用场景来看，这类齿轮箱除了应用在常规遥控模型车上，也可适配小型履带式机器人、桌面级小型移动作业平台的动力传动单元，只要安装空间匹配、动力参数符合要求，就能直接作为动力传动模块使用，不需要额外重新设计整套减速结构，能大幅缩短小型移动载具的开发周期。

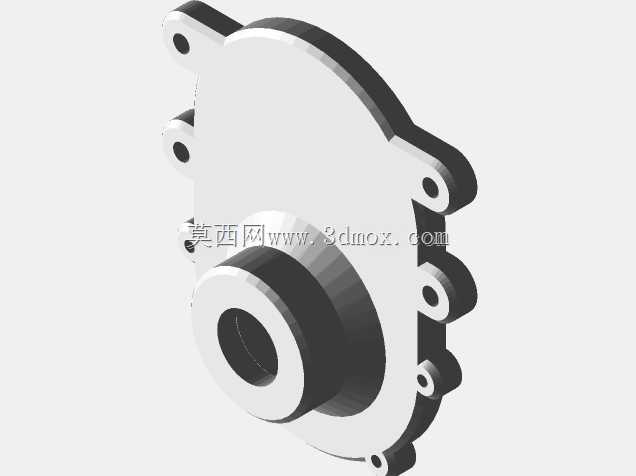

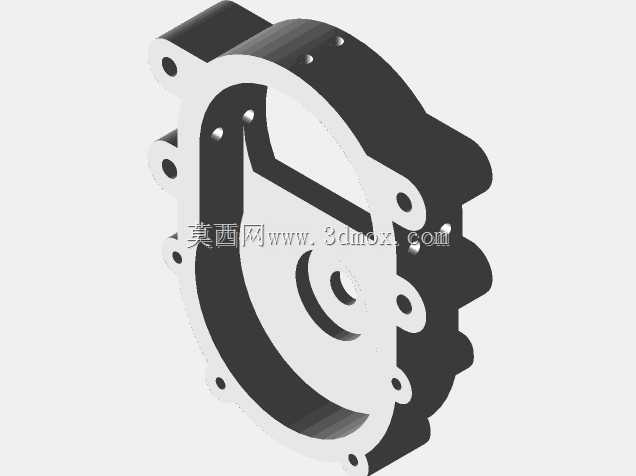

从功能特性上看，这套传动结构采用平行轴齿轮传动布局，输入端直接对接电机输出轴，通过小模数金属主动齿轮带动大直径从动减速齿轮，再通过中间传动轴把动力传递到两端的车轮连接轴，整套传动的减速比经过匹配调校，刚好适配550电机在额定电压下的输出转速区间，不会出现减速比过大导致车轮转速过低、行驶速度过慢，或是减速比过小导致扭矩不足、无法克服行驶阻力的问题。齿轮采用金属材质加工，齿形经过修形处理，传动过程中齿侧间隙控制在合理范围，既能保证传动过程的顺畅度，减少动力传递过程中的损耗，也能避免间隙过大导致的正反转切换时的冲击异响，延长齿轮组件的使用寿命。箱体部分采用分体式装配结构，通过螺栓把前后箱体紧固连接，内部预留了轴承安装位，传动轴两端都通过轴承支撑，相比直接用塑料孔位支撑轴件的结构，转动阻力更小，长时间高负载运行下也不会出现轴孔磨损导致的传动偏心问题。

设计思路上，这套结构优先考虑了模型爱好者的实际装配与维护需求，所有安装孔位都做了标准化设计，电机安装位适配常见的550、775规格电机的安装孔距，用户如果需要更换不同功率的电机，不需要额外打孔改造箱体，直接调整安装位置就能完成适配。输出轴的轴径、轮轴连接位的尺寸也匹配市面上主流的1:10遥控模型车轮毂的安装规格，不需要额外加工转接件就能直接装配常用的模型轮胎。箱体的外形做了避让设计，在安装到模型车架上时，不会和车架的悬挂结构、转向组件、电池仓位置产生干涉，同时箱体上预留了多个固定安装孔位，可以适配不同布局的模型车架安装需求，不管是前置电机布局、中置电机布局还是后置电机布局的车架，都能找到对应的固定点位完成装配。

从安装边界与尺寸参数来看，整套齿轮箱装配完成后，轴向总长度适配常规1:10遥控车的轮距范围，箱体主体的最大外径不会超出车架侧边防撞结构的宽度，安装后不会出现突出车壳的问题。输入端的电机连接位深度经过计算，装配550电机后电机轴刚好插入主动齿轮的定位孔，不会出现轴端顶到箱体内部结构、或是齿轮啮合长度不足导致的打齿问题。输出轴两端的轮轴安装位长度足够固定常规宽度的模型轮毂，同时预留了锁紧螺母的安装空间，装配完成后车轮不会出现轴向窜动。齿轮啮合的中心距严格按照小模数齿轮的设计标准计算，保证两个啮合齿轮的齿面接触面积达到设计要求，高负载下不会出现断齿、跳齿的问题。内部的轴承安装位公差控制在过渡配合范围，装配时不需要额外涂胶就能把轴承固定到位，后期维护更换轴承时也能轻松拆卸，不会损坏箱体结构。整套结构的重量经过优化，在保证结构强度的前提下尽可能减少了不必要的材料冗余，不会给模型车增加过多的簧下重量，影响模型的行驶操控性能。
