微型直流有刷直流水泵结构设计

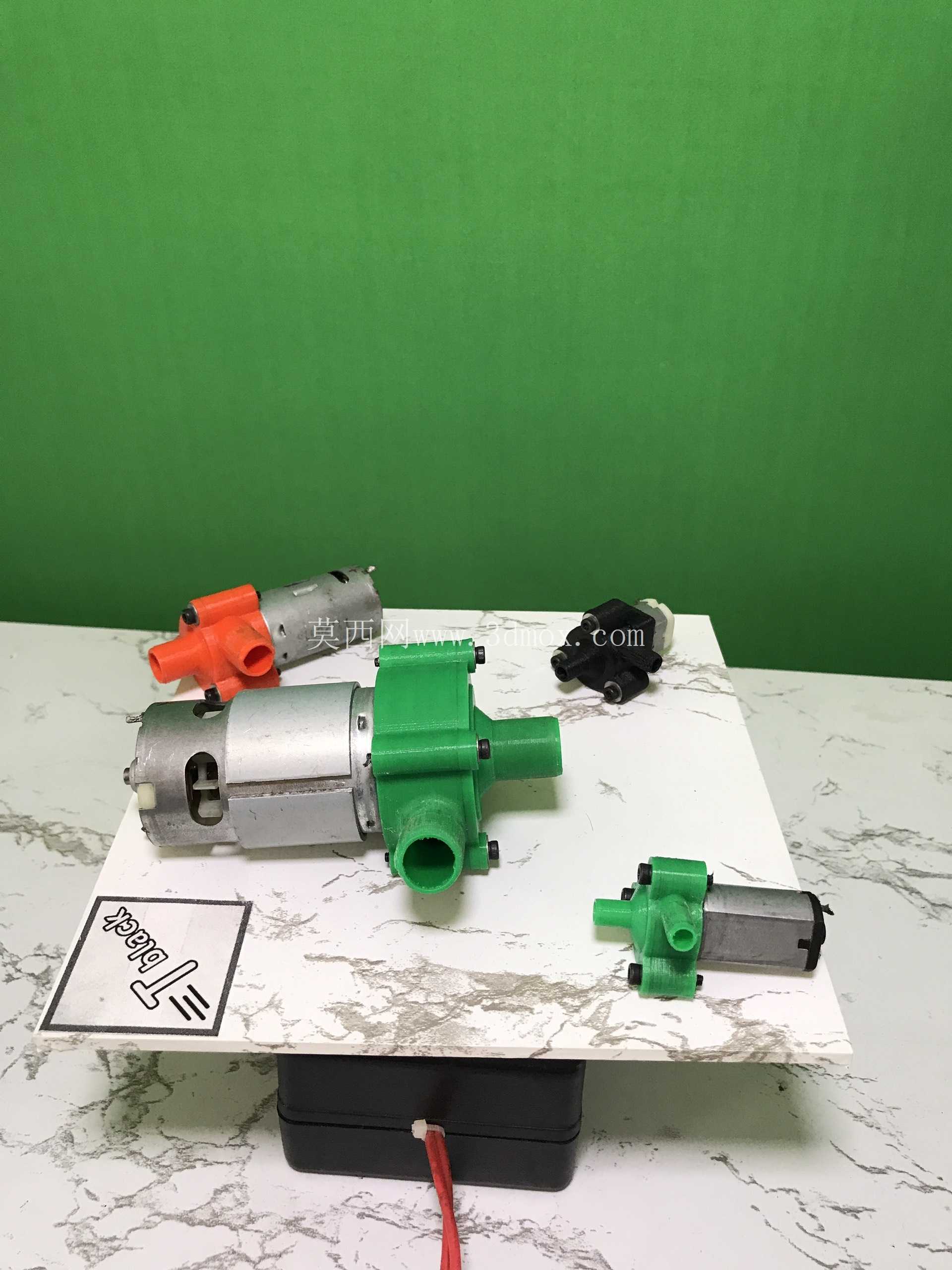

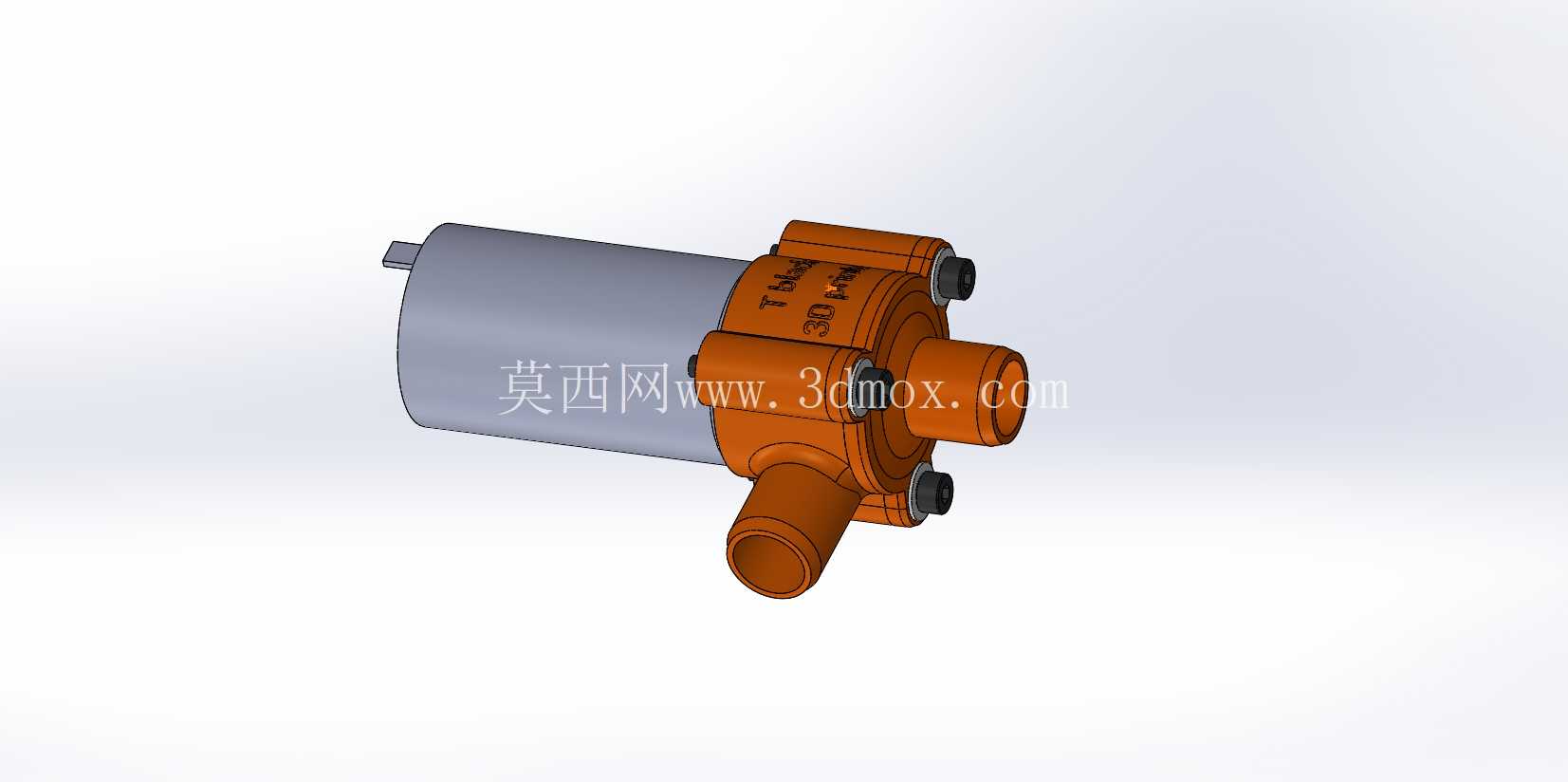

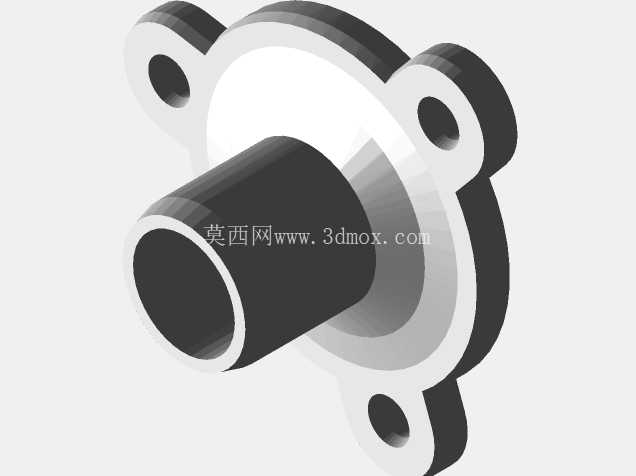

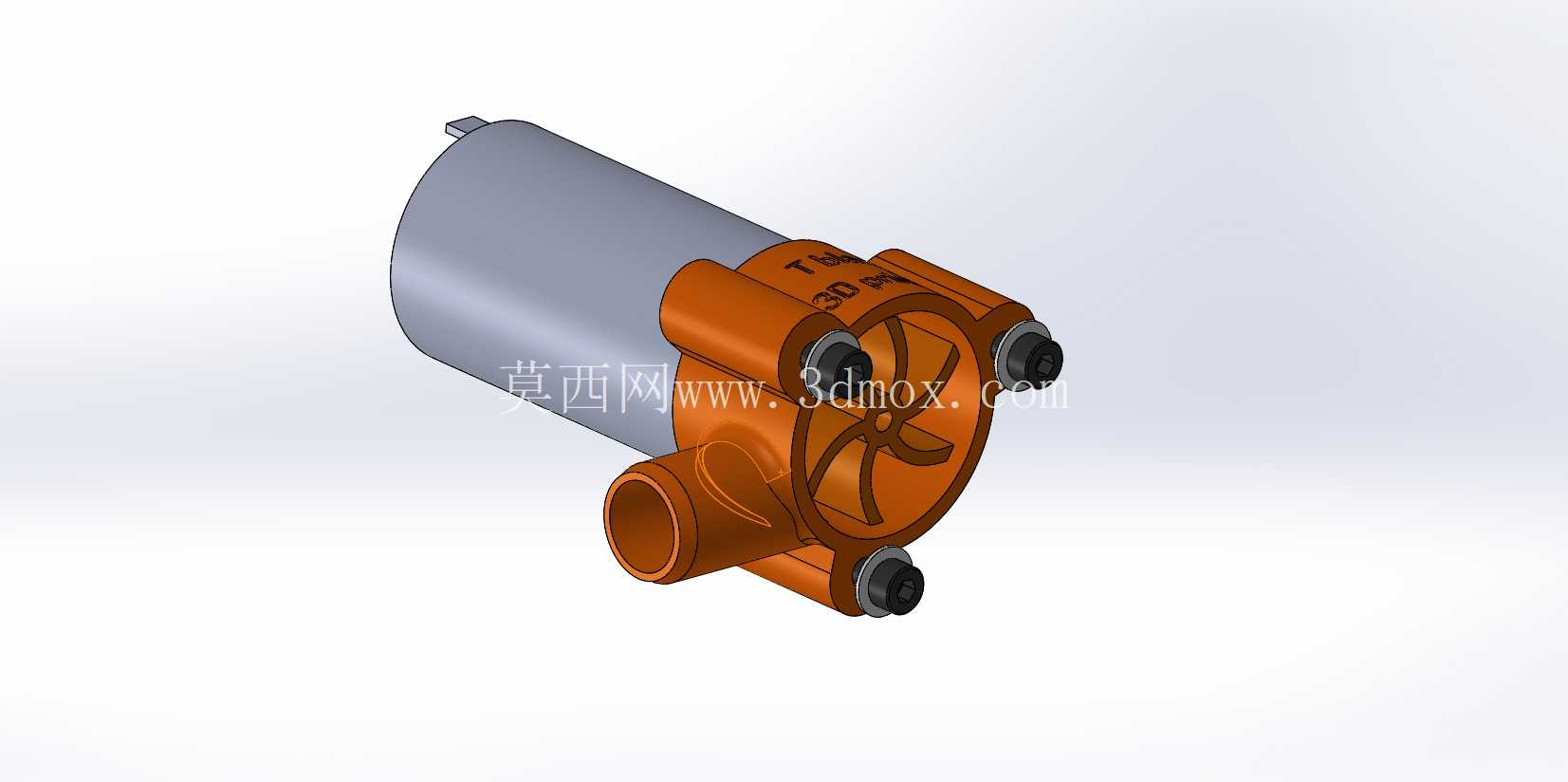

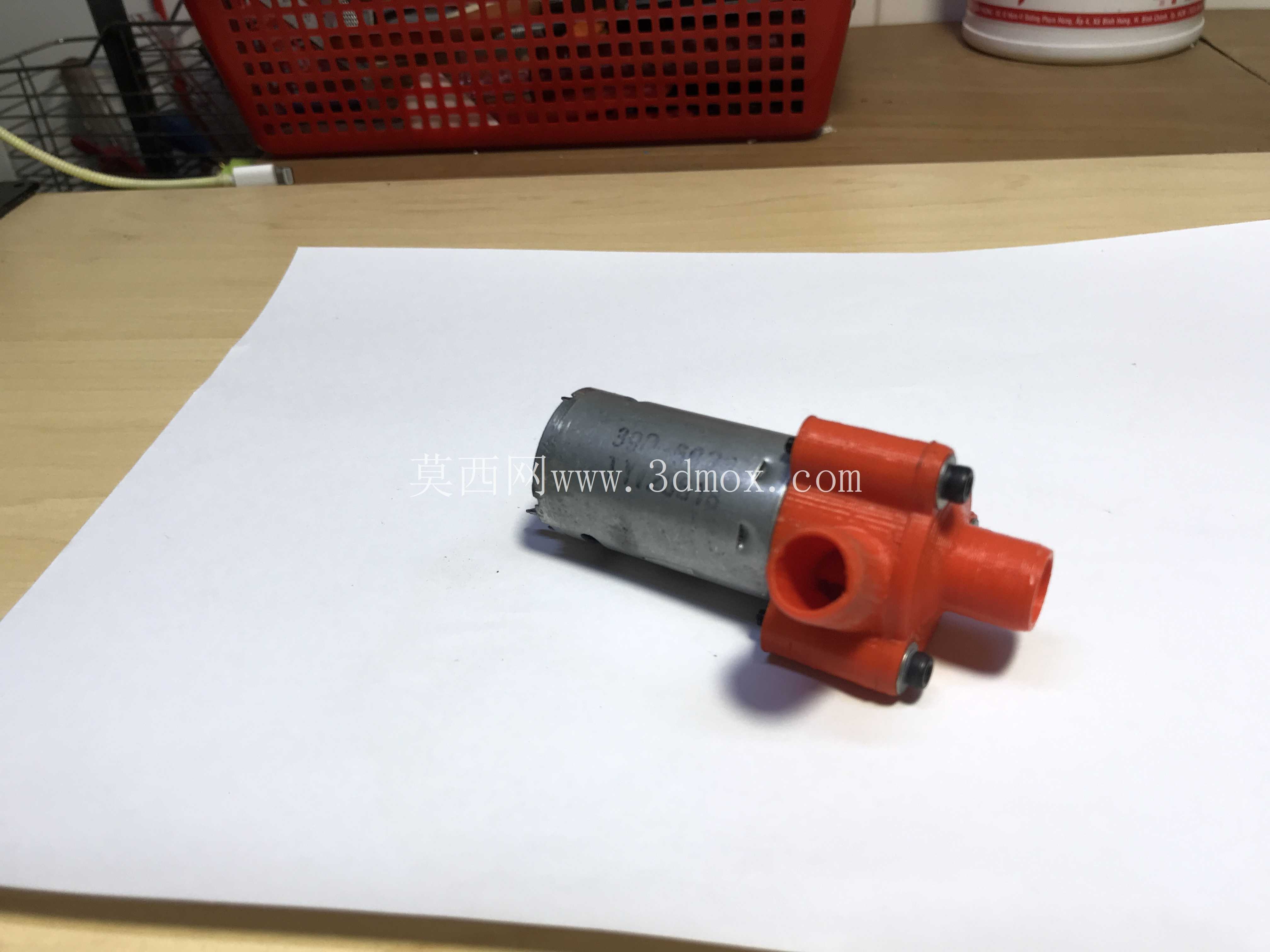

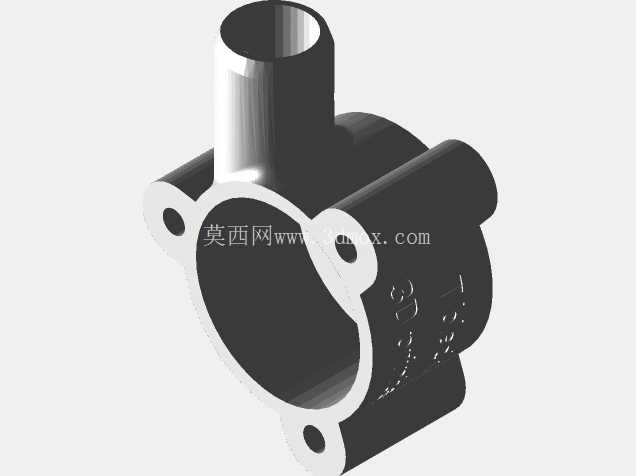

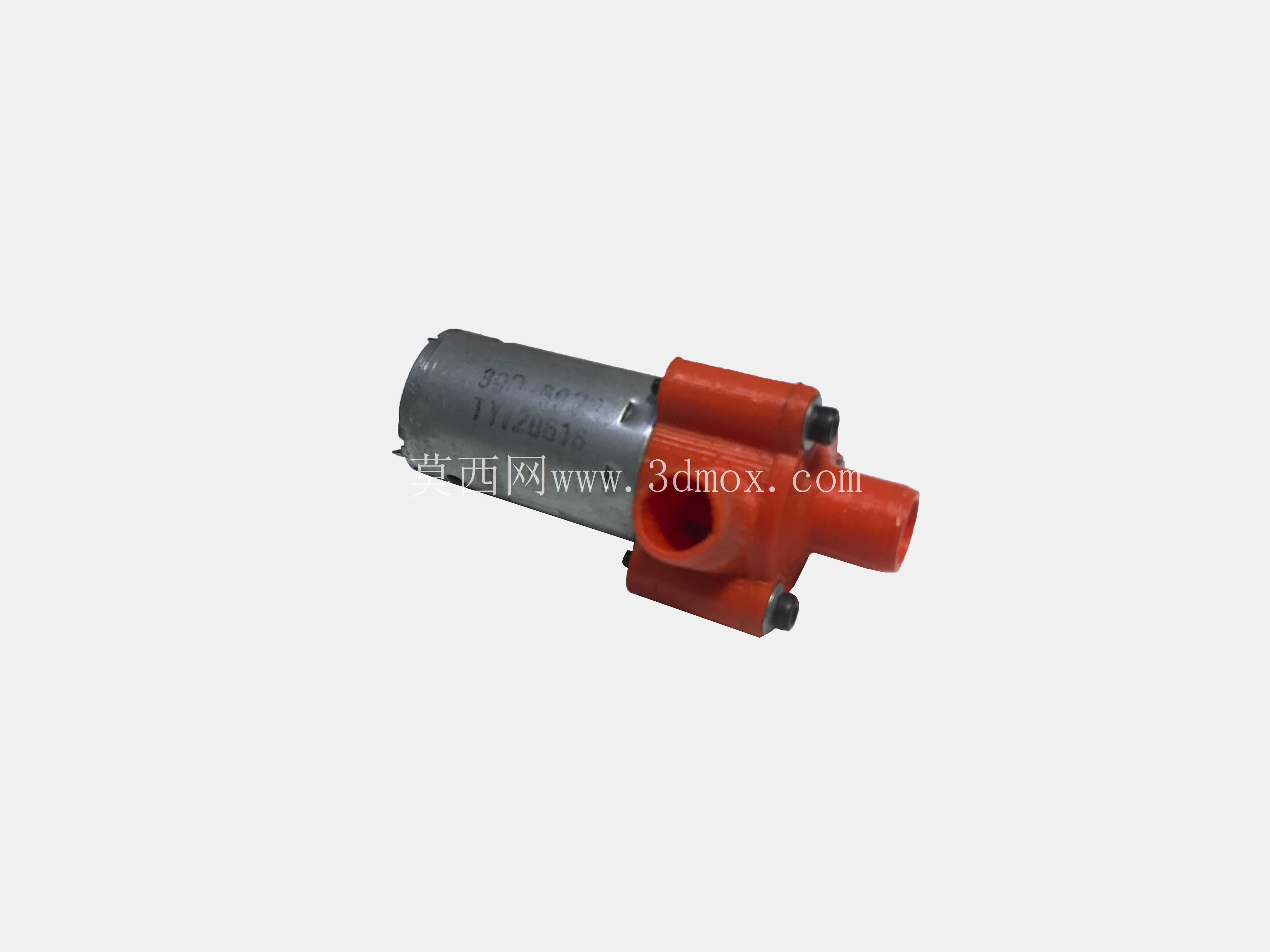

　　这款微型直流水泵的结构设计，核心围绕小空间流体输送场景的实际需求展开，在消费电子散热、小型水循环装置、桌面级液冷系统、小型园艺喷淋、便携净水设备这类安装空间局促、供电条件受限的场景中，这类集成式泵体的适配性远高于常规工业泵。从结构拆分来看，泵体采用电机与泵腔直连的同轴布局，没有额外的传动联轴器结构，动力段为标准直径的有刷直流电机，金属机壳既承担磁路屏蔽作用，也作为电机散热的主要载体，表面的滚压封装结构直接固定定子磁瓦与端盖，省去了额外的紧固件，压缩了轴向整体长度。泵头部分采用工程塑料一体注塑成型，进出水口采用同方向侧出的阶梯接口设计，接口内径匹配常规4-6mm的柔性输水软管，外壁的环形凸棱是为了增加软管套接后的拉脱阻力，不需要额外卡箍就能满足低压输送场景的密封防脱要求，这种接口设计在小流量循环场景中装配效率很高，不需要加工螺纹或者快插接头的复杂结构，能有效控制泵体整体成本与体积。泵腔内部的叶轮为离心式结构，和电机输出轴直接过盈配合，没有额外的轴封结构？

　　不对，仔细看泵头和电机衔接位置的三颗黑色紧固螺丝，是将泵头壳体直接压合在电机前端盖上，中间的密封靠橡胶平垫实现，动密封位置采用陶瓷轴套搭配橡胶油封的结构，在低压输送工况下，这种密封结构的泄漏量可以控制在极低水平，同时转动阻力比机械密封小很多，适配低功率直流电机的扭矩输出特性。安装边界上，泵体整体为圆柱加侧出接口的布局，电机段外径为标准24mm微型电机尺寸，泵头段最大外径比电机段大3mm左右，整体轴向长度控制在60mm以内，进出水口的中心距为12mm，安装时不需要预留太大的侧向空间，泵头本身没有设计专门的安装脚，实际使用中可以通过卡箍固定电机段圆柱面，或者利用泵头的三个螺丝孔位延伸出安装支架，适配不同设备的安装面需求。

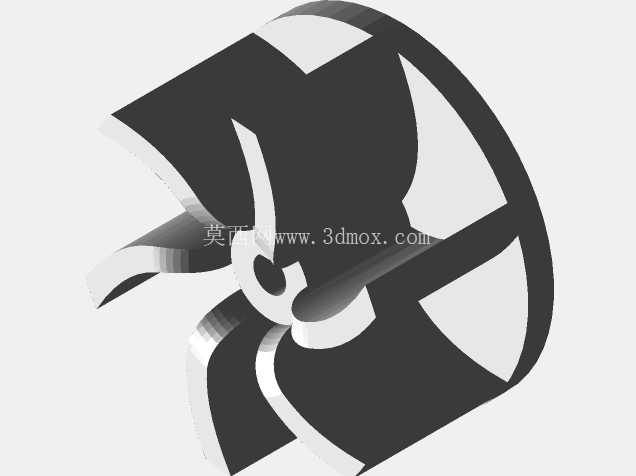

　　从功能特性来看，这类直流水泵的额定工作电压覆盖6V到12V区间，对应流量在每分钟1升到3升之间，扬程在1米到3米范围，刚好匹配小型循环系统的阻力需求，不会因为压力过高造成管路脱开，也不会因为流量不足导致循环散热失效。设计思路上，这款泵没有追求过高的性能参数，而是优先平衡了体积、成本、可靠性三个核心要素：电机部分直接采用量产成熟的标准微型直流电机，不需要单独开发电机结构，只需要匹配输出轴长度和前端盖的密封配合尺寸；泵头部分采用对称式注塑模具结构，进出水口的位置可以根据需求调整角度，只需要修改模具的侧抽芯结构就能衍生出不同出水方向的型号，不需要重新开模制作整个泵头壳体；内部叶轮采用径向直叶片设计，相比后弯叶片虽然效率略低，但注塑成型难度小，叶片脱模不需要复杂的滑块结构，成型后的尺寸一致性更好，批量生产时的动平衡偏差更小，能有效降低高速转动时的振动和噪音。

　　在实际选型应用中，这类泵需要注意的安装边界是：泵体不能长时间干转，否则油封位置的橡胶件会因为没有液体润滑快速磨损，导致泄漏；进出水口的管路不能过度弯折，否则会造成流道阻力过大，实际流量大幅衰减；安装时电机段要尽量处于泵腔的下方位置？不对，这款泵是卧式布局，电机轴水平放置时，泵腔内部的液体可以刚好浸没动密封位置，要是垂直安装电机朝上，停机后泵腔内部的液体会回流，下次启动时需要重新引流，不适合自吸要求高的场景。另外，泵头的塑料材质选用的是耐水性能较好的PP材质，对常温清水、低浓度冷却液都有较好的耐受性，但不适合输送有机溶剂或者高粘度液体，否则会造成叶轮转动阻力过大，电机过载烧毁。从结构建模的角度来看，这款泵的建模难点在于泵腔内部的流道和叶轮的配合间隙，间隙过大会造成回流损失，流量达不到设计要求，间隙过小会因为注塑件的收缩变形导致叶轮和泵腔内壁刮擦，增大转动阻力甚至卡滞，建模时需要预留0.2mm到0.3mm的单边间隙，同时考虑塑料件的成型收缩率，泵腔内壁的脱模斜度控制在0.5度以内，避免影响流道的顺滑性。电机和泵头的配合位置，定位止口的配合公差选用H7/h6的间隙配合，既能保证装配时的同轴度，减少叶轮转动时的径向跳动，也不会因为公差过紧造成装配困难。三颗固定螺丝的位置采用120度均布，锁紧时的受力均匀，不会出现泵头偏斜导致的密封失效问题。
