带助推结构的雷尼绍机床测头刀柄

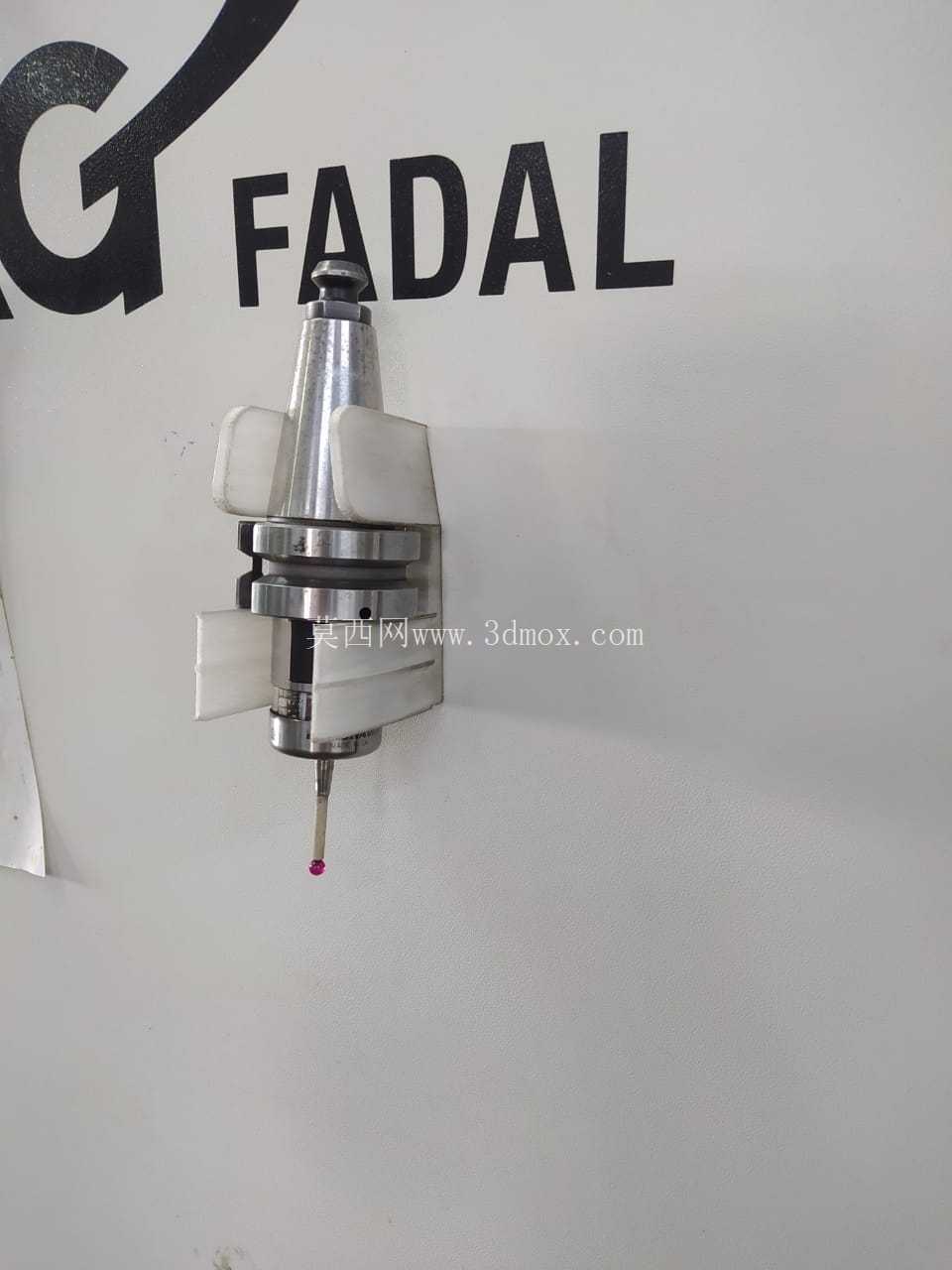

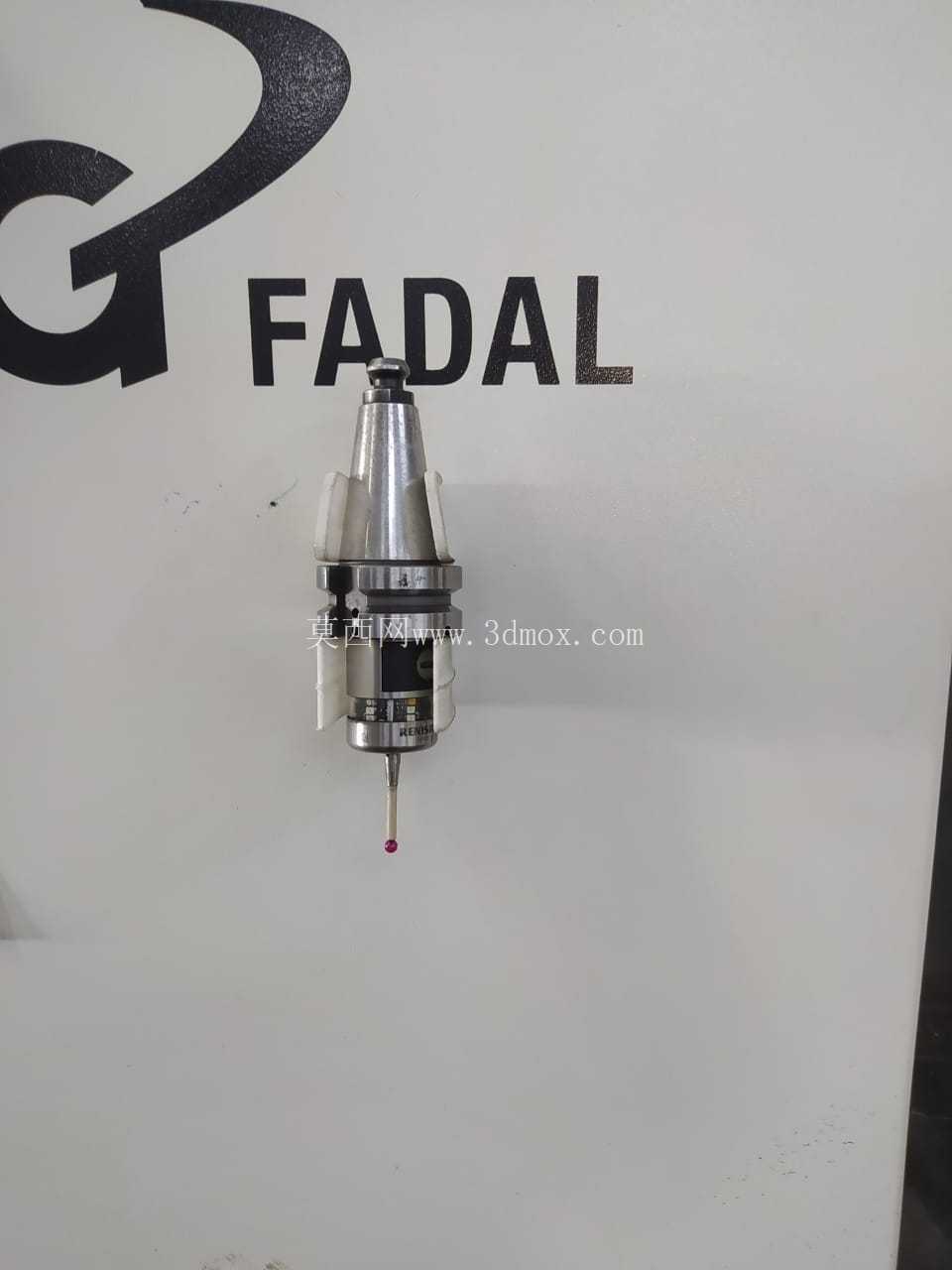

　　在数控加工车间的日常生产流程里，机床测头的安装精度直接决定了工件找正、在机测量的整体效率，常规刀柄搭配测头使用时，经常会出现换刀定位偏差、测头伸出长度干涉、水平安装工况下夹持稳定性不足的问题，这款带助推结构的雷尼绍刀柄，正是针对加工中心实际使用痛点完成的结构优化设计。从实际应用场景来看，该刀柄适配FADAL等主流立式加工中心的BT40主轴接口，主要用于在机床上铺放安装雷尼绍测头，可覆盖模具加工、精密零件批量生产、铸件余量检测等多类加工场景，解决了普通刀柄装夹测头时，水平工位测头下垂、换刀后同轴度偏差超差、长时间加工夹持松动的常见问题。

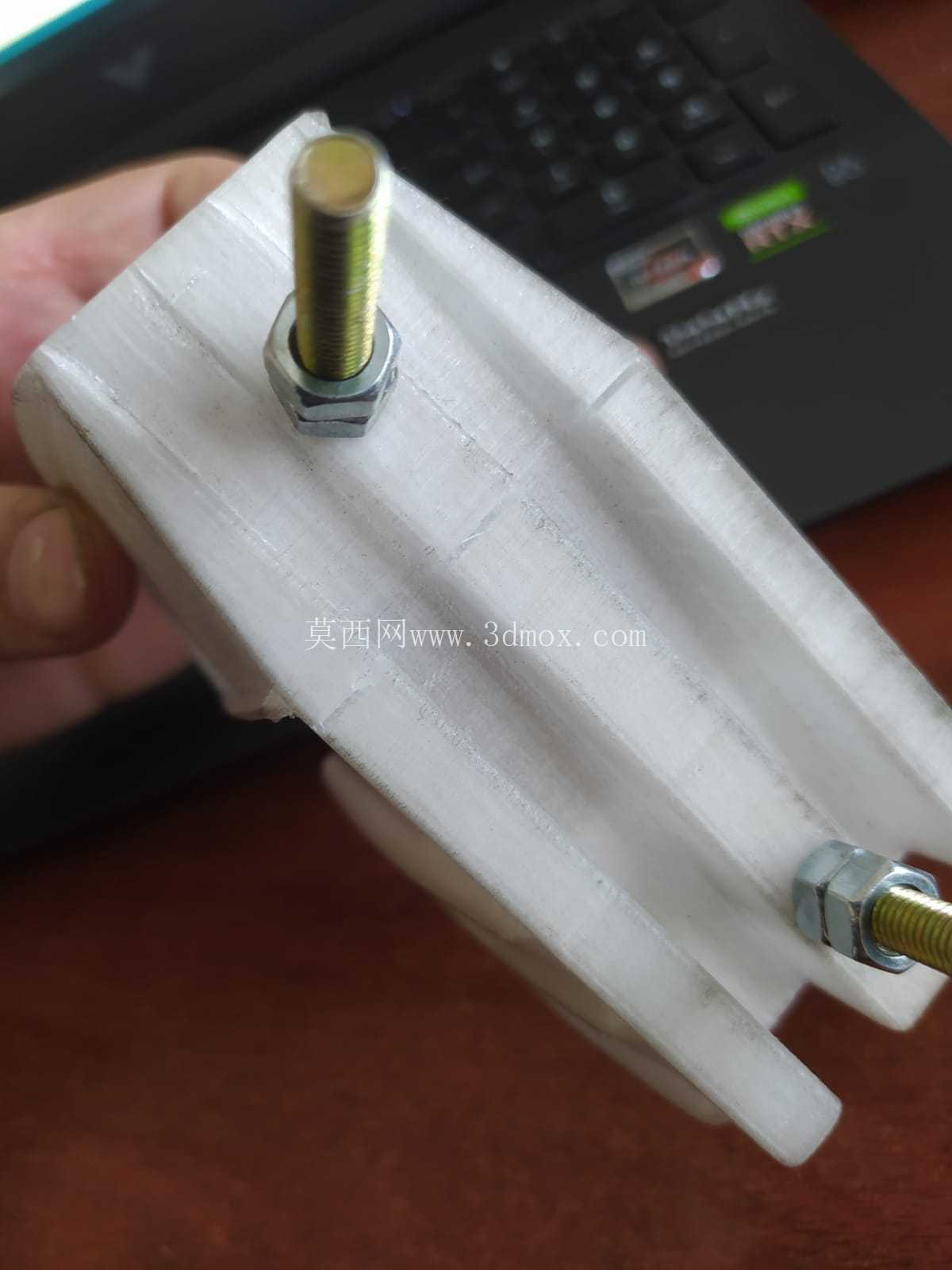

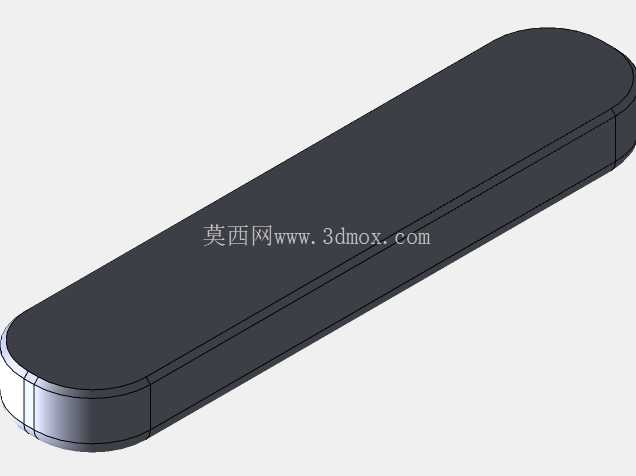

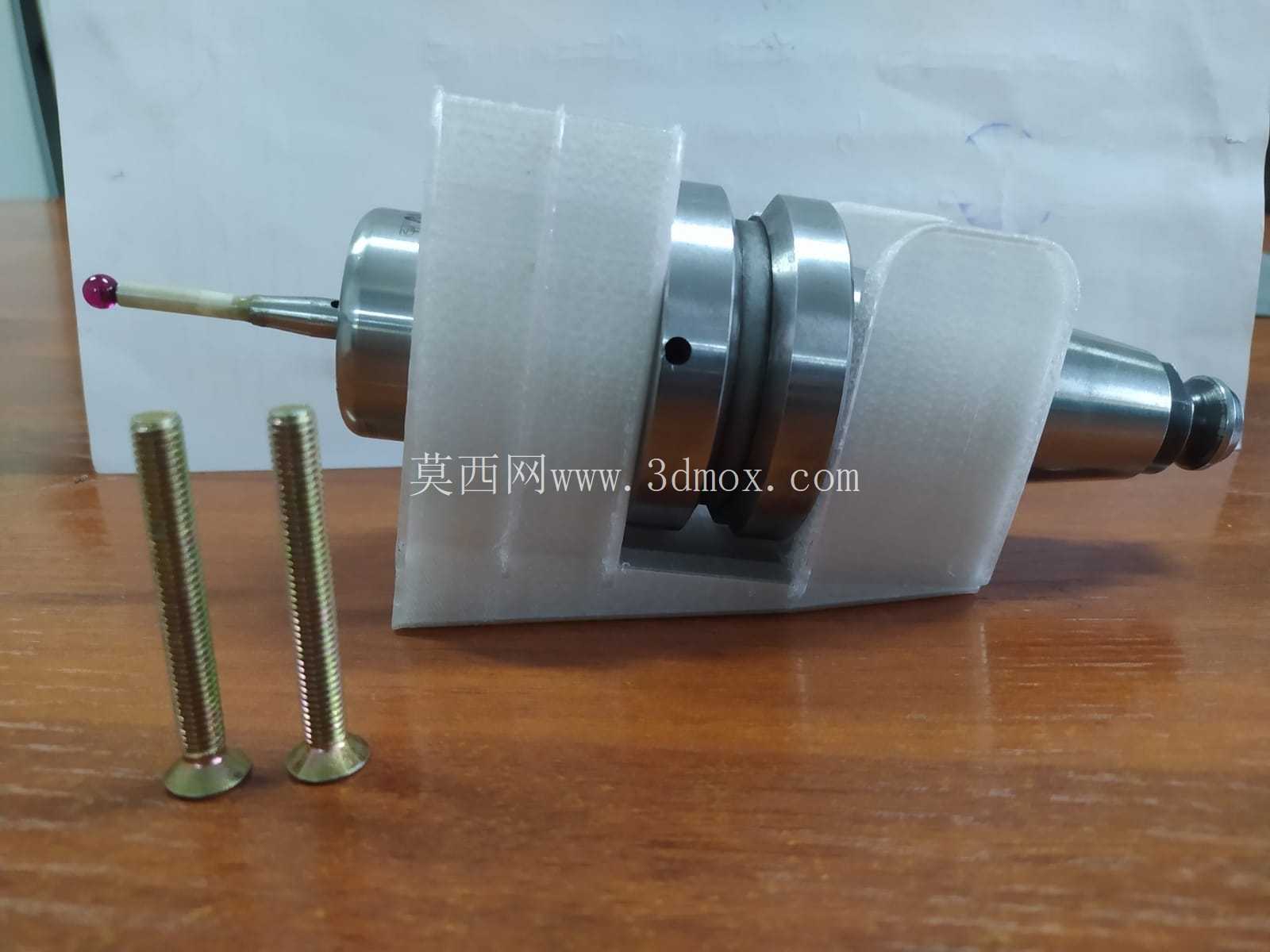

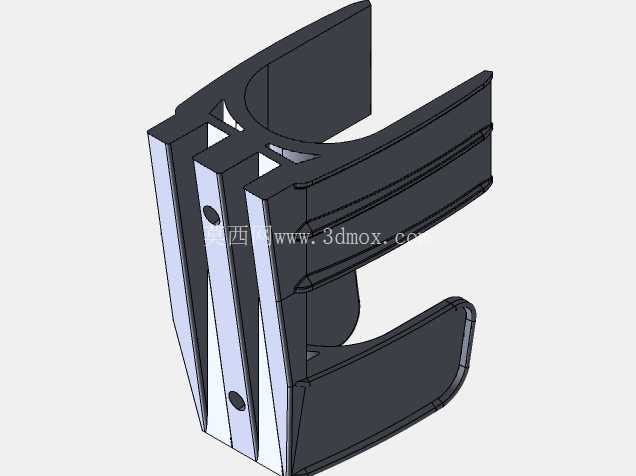

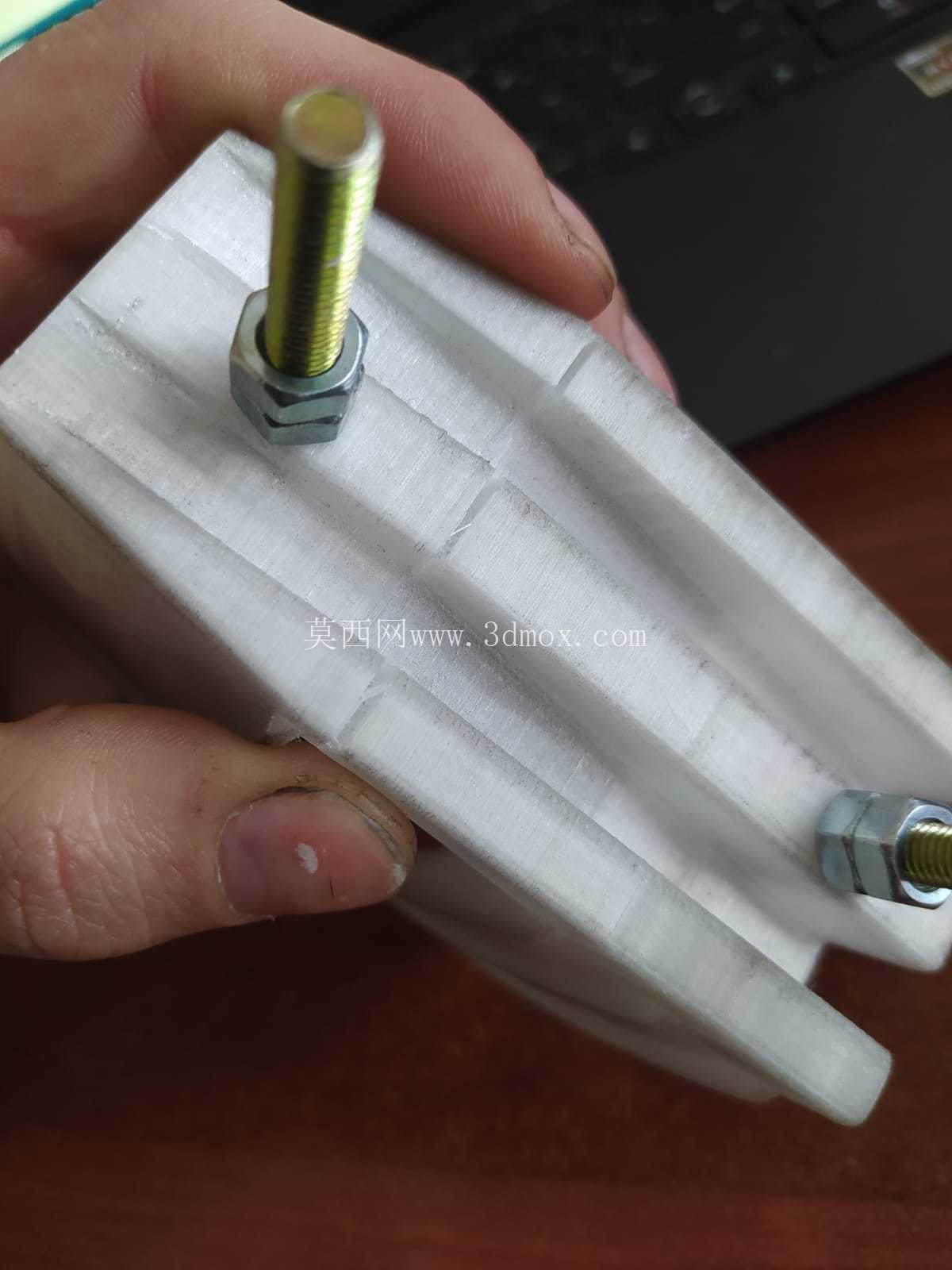

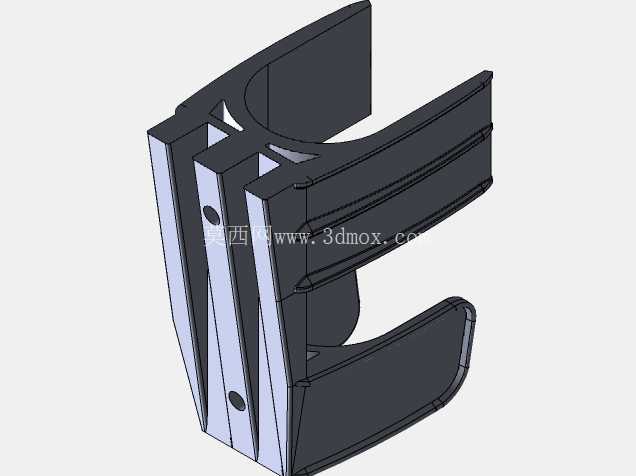

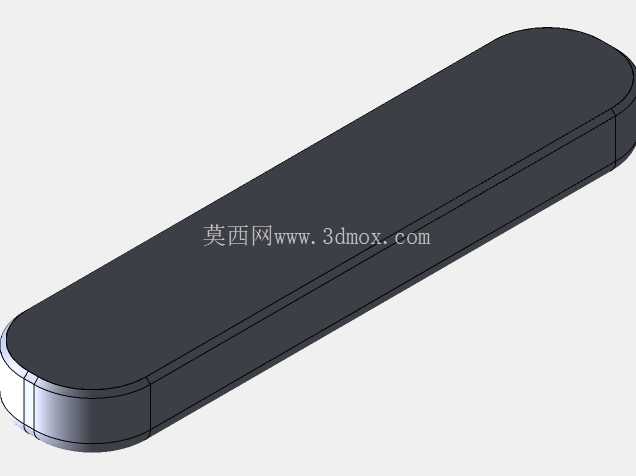

　　设计过程中优先考虑了安装边界的适配性，整体结构严格遵循din65标准刀柄的外形尺寸规范，锥面配合精度满足BT40主轴的ATC换刀要求，不会出现换刀时卡刀、碰刀的情况；尾部助推结构的设计，是为了在测头安装到位后提供均匀的轴向顶紧力，避免测头在高速移动、主轴启停的惯性作用下出现轴向窜动，保证测头触发精度的稳定性。针对水平安装的特殊工况，设计时额外增加了两个水平位置的附加板结构，安装时可通过双组份粘合剂填充附加板与主轴端面、刀柄本体之间的装配空隙，这里需要特别注意，粘接装配时不能使用氰基丙烯酸酯类胶水，这类胶水固化后脆性大，在机床振动工况下容易出现粘接层开裂失效的问题，无法长期保证连接刚性。

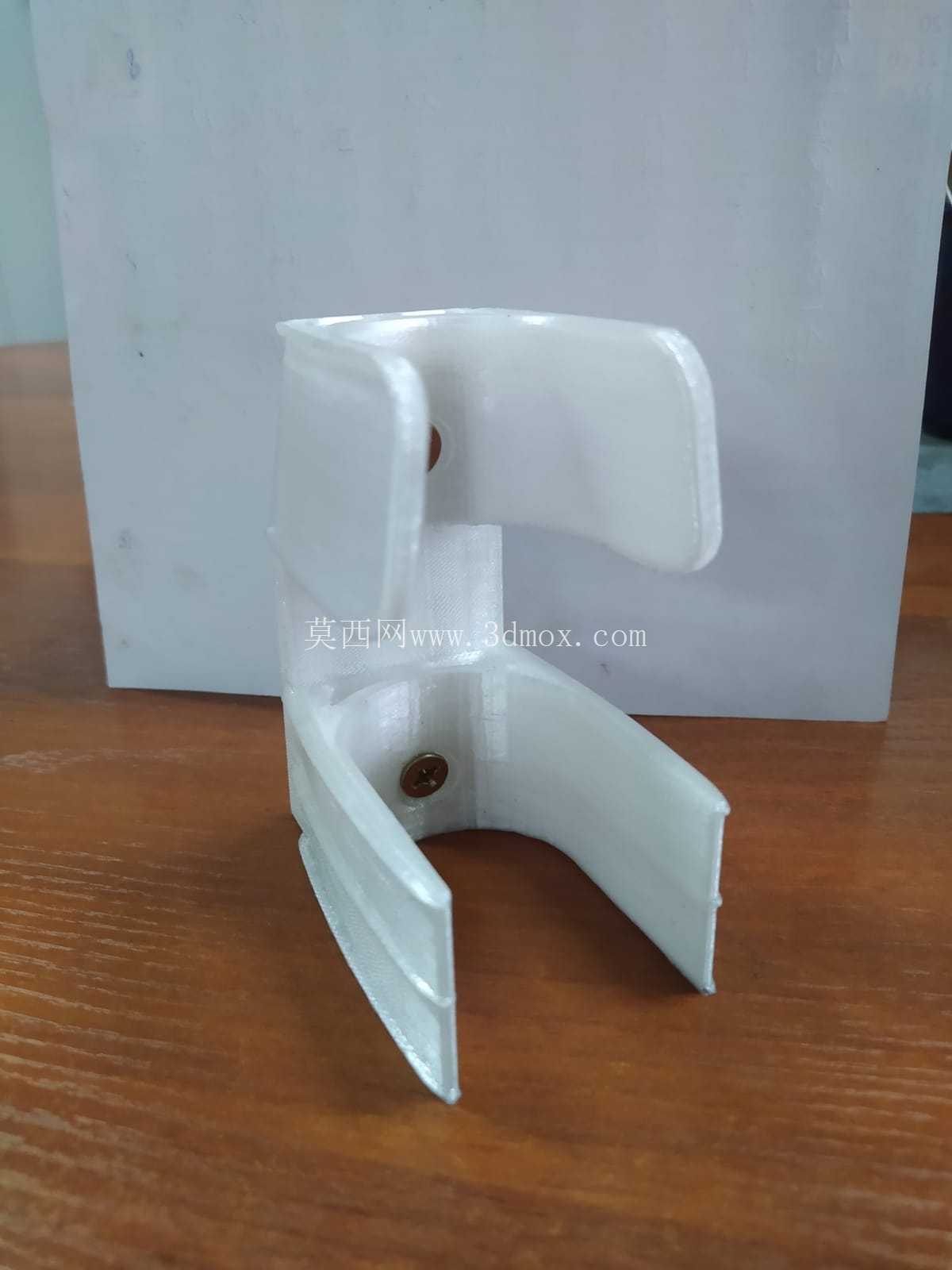

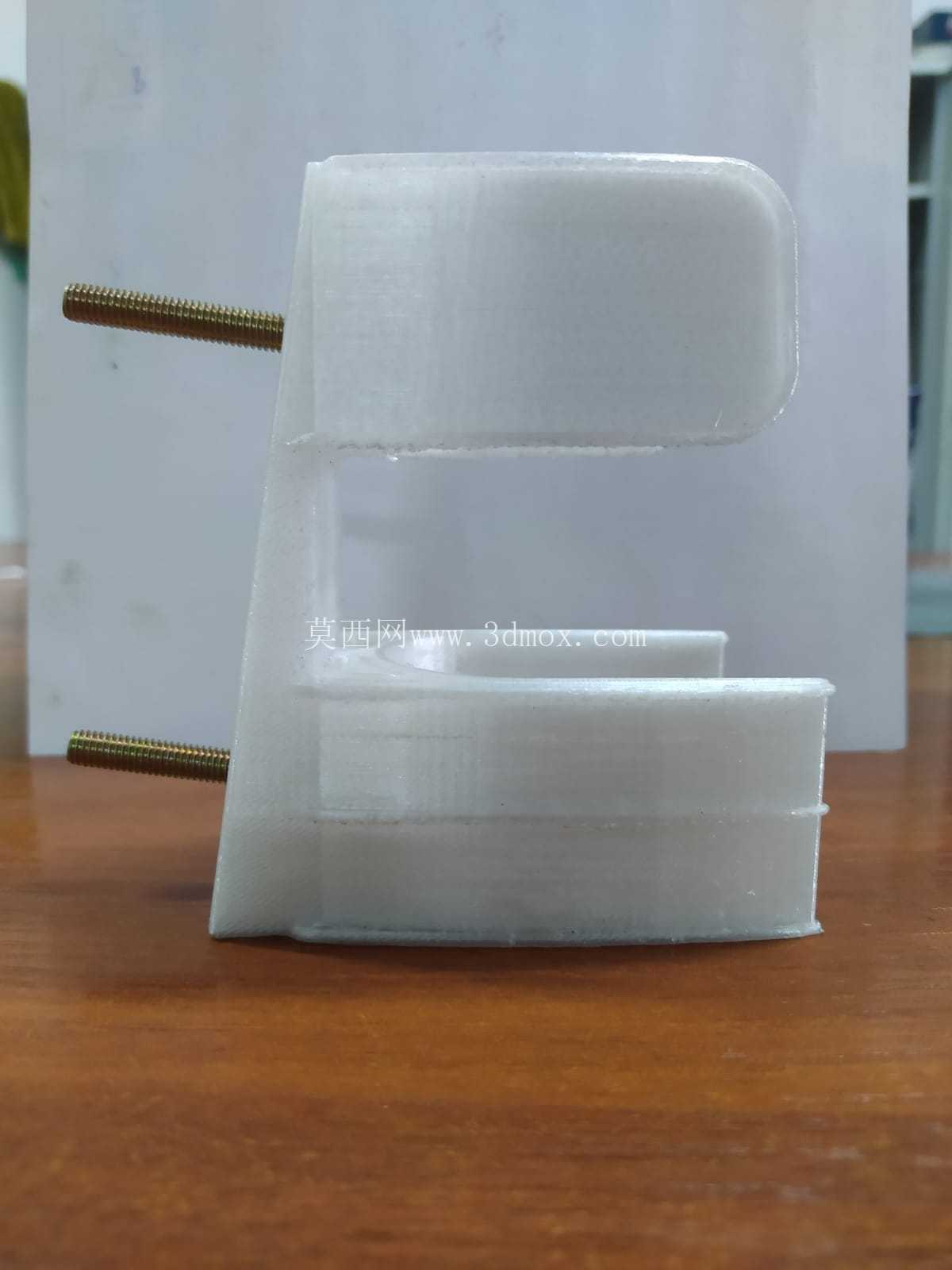

　　结构细节上，刀柄本体的壁厚设置为1.2毫米，既保证了足够的结构刚性，又尽可能控制了整体重量，降低主轴高速转动时的动平衡负载；连接螺纹采用公制M6规格，和雷尼绍测头的标准安装接口完全匹配，不需要额外制作转换接头，减少了装配累积误差。打印制作验证阶段，设置每层打印厚度0.15毫米，最小填充比例20%即可满足使用强度要求，选用PETG材料制作时，材料的抗振性、耐温性都能适配机床加工车间的日常工况，不会因为切削液喷淋、加工温度变化出现结构变形。实际调试过程中，每5毫米的重叠段设计可以保证助推结构和刀柄本体的连接同轴度，安装完成后需要进行打表测试，检测测头的径向跳动值，确保跳动量控制在允许范围内，避免测量时出现系统误差。

　　和常规无助推结构的测头刀柄相比，这款结构的优势在于不需要额外调整拉钉的锁紧力度，通过助推结构的预紧力就能保证测头的安装刚性，在频繁换刀的批量加工场景下，能大幅减少测头校准的频次，降低操作人员的辅助工作时间。同时，附加板的结构设计也拓展了刀柄的安装适配性，除了常规立式安装的主轴工位，也能满足卧式加工、特殊角度侧装的使用需求，不会因为安装角度变化导致测头移位。在实际加工验证中，搭配该刀柄的雷尼绍测头，在主轴转速8000转的移动工况下，没有出现测头松动、触发信号异常的问题，工件找正的重复定位精度稳定在0.002毫米以内，完全满足精密加工的测量要求。结构上还做了防呆设计，助推结构和刀柄本体的配合面有定位卡槽，安装时不会出现角度错位，操作人员不需要额外做标记就能快速完成装配，降低了装错的概率。
