三爪式轴承拆卸拉拔工具结构设计

在设备运维、机械装配的现场场景里，过盈配合轴承的拆卸一直是一线维修人员绕不开的作业环节，直接敲击轴承端面传递冲击力的传统做法，很容易造成轴承内圈滚道损伤、配合轴颈表面磕伤，甚至导致轴承座孔变形，大幅缩短被拆部件的剩余使用寿命，而三爪式轴承拉拔器正是针对这类过盈连接件拆卸需求开发的专用手动工具。

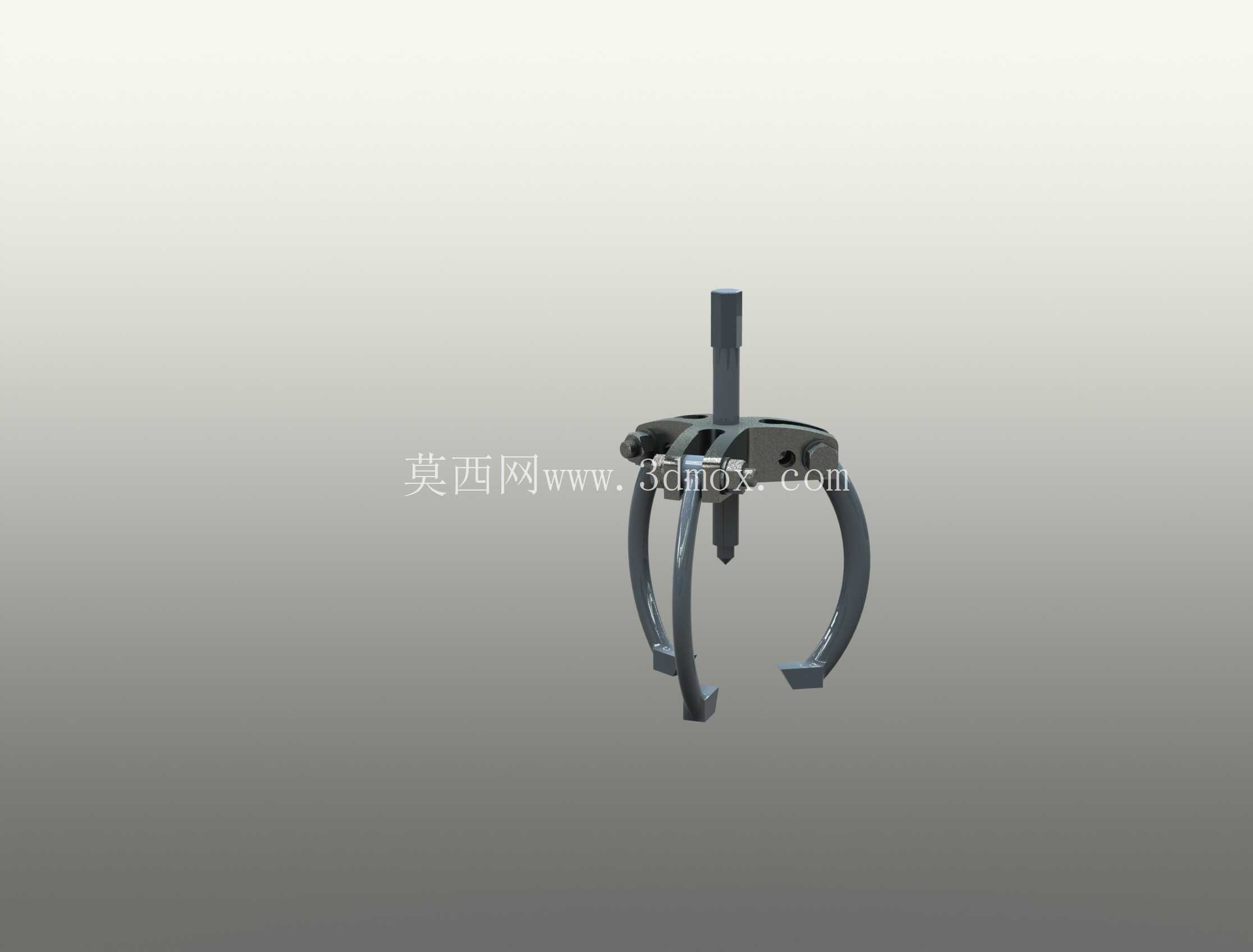

这款拉拔器的核心受力框架采用中心顶杆配合三爪联动的结构布局，中心顶杆采用梯形传动螺纹，相比普通三角螺纹具备更高的承载能力与自锁性能，旋转施力时不会因为作业反力出现倒转卸力的情况，顶杆的顶端加工有标准方头结构，可以适配普通棘轮扳手、活动扳手等通用维修工具，不需要配备专用施力手柄，适配现场复杂的工具条件。顶杆的尖端做了圆弧过渡处理，作业时对准轴端的中心定位孔，能够避免顶杆尖端在轴端表面压出凹痕，同时保证整个拉拔过程的受力始终沿着轴的中心轴线方向，不会出现偏载拉歪的问题。

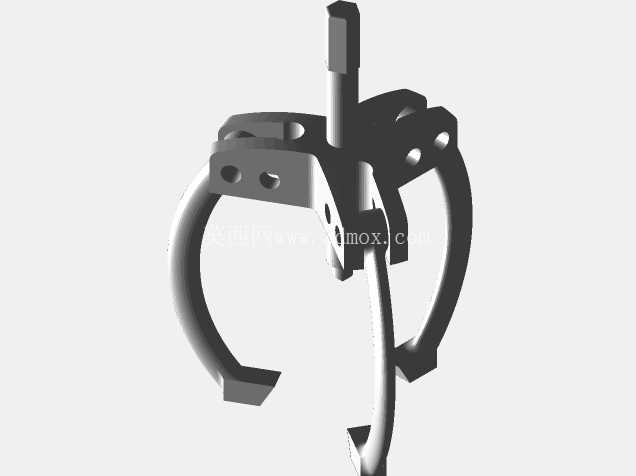

三个拉爪采用均匀圆周分布的铰接结构，爪身采用弧形弯臂设计，爪钩部位做了加厚处理并加工有向内的卡位凸缘，作业时可以牢牢勾住轴承内圈的下端面，避免拉拔过程中出现爪部滑脱的风险。拉爪与中心滑套之间采用销轴铰接，滑套可以沿着中心顶杆的外套筒上下滑动，以此适配不同直径规格的轴承拆卸需求，调整时只需要移动滑套位置，让三个拉爪的张开幅度匹配轴承外径即可，不需要额外的紧固件锁定，依靠拉拔过程中爪部受到的径向分力就能实现自紧，轴承直径越大，拉拔时爪部的勾紧力就越强，从结构原理上杜绝了脱爪的安全隐患。

从实际作业的适配边界来看，这款拉拔器的拉爪有效勾取深度覆盖常规中小型深沟球轴承、圆锥滚子轴承的安装厚度范围，中心顶杆的有效行程能够满足轴承从配合轴颈上完全脱出的位移需求，不需要在拉拔过程中反复调整垫脚位置。整个工具的外形尺寸紧凑，即使在设备内部狭窄的安装空间里，也能顺利完成拉爪的卡位操作，不需要对周边相邻零部件做额外的拆卸，能够大幅缩短设备维修的停机时间。

在结构设计的细节考量上，拉爪的弯臂弧度经过受力优化，拉拔作业时的弯曲应力均匀分布在整个爪身截面上，不会出现局部应力集中导致的爪部断裂问题；中心顶杆的螺纹部位做了表面硬化处理，长期反复使用也不会出现螺纹滑牙的情况；三个拉爪的铰接销轴采用过盈配合装配，没有多余的轴向窜动，保证三个爪的勾取高度始终保持一致，拉拔时轴承内圈受力均匀，不会因为单侧受力导致轴承在轴颈上卡滞。

实际使用过程中，只需要先将三个拉爪向外掰开，套在待拆卸轴承的外侧，调整滑套位置让爪钩牢牢勾住轴承内圈的下端面，保持顶杆尖端与轴端中心孔对正，之后使用扳手匀速旋转顶杆方头，顶杆就会顶着轴端产生反向推力，通过拉爪将轴承平稳地从轴颈上拉出，整个过程不需要敲击，不会对轴承和配合轴造成损伤，既可以用于轴承拆卸，也可以适配齿轮、皮带轮等其他过盈配合安装的盘类零部件拆卸作业，是机修工位、装配线上必备的通用拆装工具。
