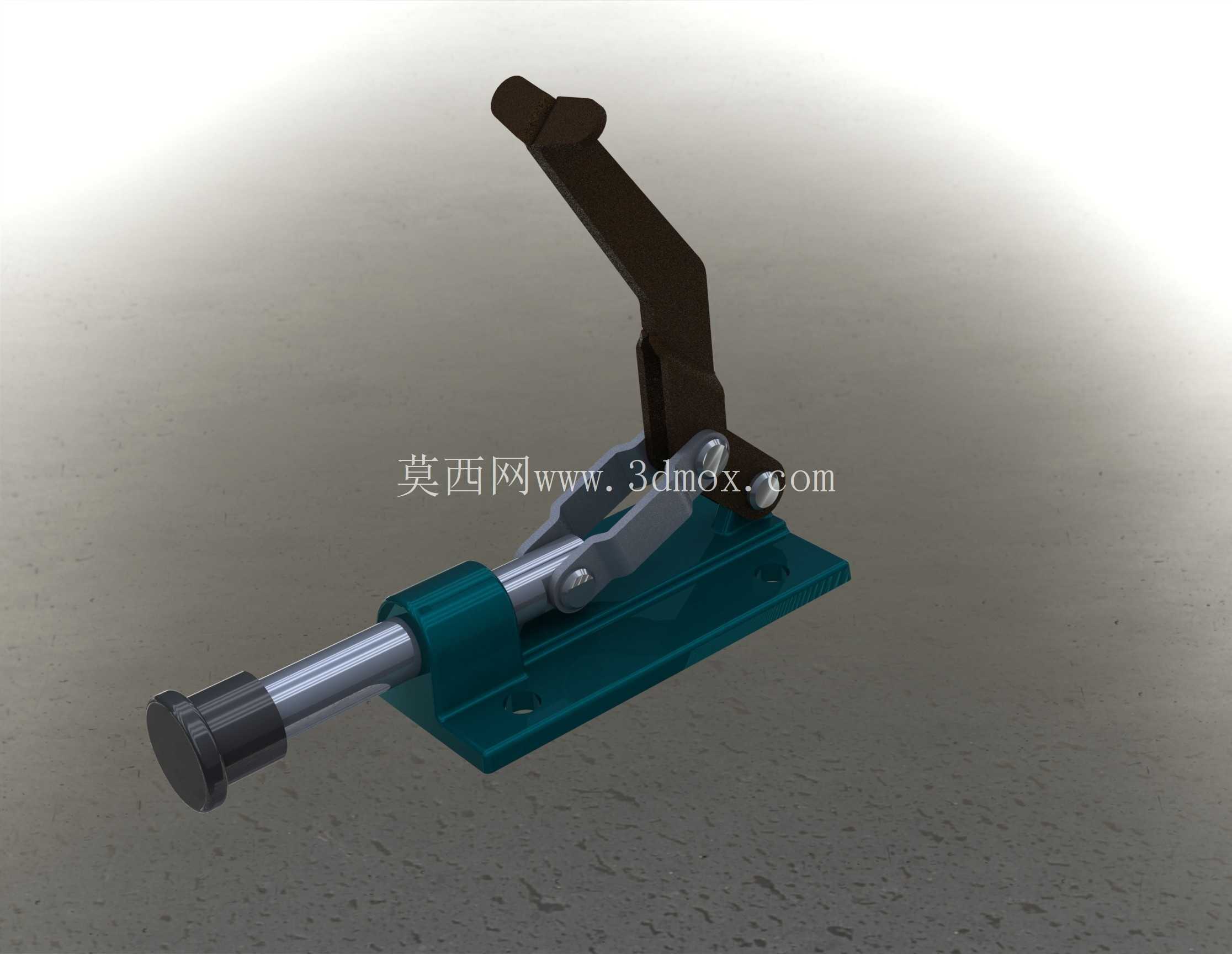

手动推拉式快速夹钳压紧工装结构

在工装夹具的实际应用场景里，这类手动推拉式夹钳的使用覆盖了非常多的工位需求，从小型零部件的焊接定位、装配过程中的工件压紧，到木质加工、五金件粘接时的临时固定，甚至是电子元器件组装时的治具定位，都能看到这类结构的身影。不同于气动、液压驱动的压紧机构，它不需要外接动力源，完全依靠手动操作就能完成压紧与释放动作，在没有气源、电源的零散工位，或是小批量多品种的加工场景里，这种纯机械结构的夹钳有着不可替代的优势，不会因为动力中断导致工件松脱，也不需要复杂的管路布线，安装和移位都非常灵活。

从功能特性来看，这款夹钳采用了肘节过死点的锁止原理，当操作手柄扳动到锁止位置时，内部的连杆结构会越过力学死点，此时即使压紧端受到工件的反向作用力，机构也不会自行松脱，能够持续提供稳定的压紧力，避免加工过程中工件移位导致的尺寸偏差。整个机构的动作行程设计兼顾了装件空间与压紧效率，推拉式的压杆在松开状态下会退回足够的距离，给工件取放留出充足的操作空间，不需要操作人员额外挪动压头位置，扳动手柄即可一次性完成压紧动作，单步操作的耗时非常短，能够有效提升流水线工位的操作节拍。

设计这款结构的时候，首先要考虑的是安装基准的稳定性，底部的安装底板设置了两个对称的安装孔位，孔位的间距经过匹配常见的工装台T型槽间距设计，既可以通过螺栓直接固定在标准工作台上，也可以根据定制治具的需求调整安装位置，底板的平面度要求控制在合理范围内，避免安装后出现机构倾斜，导致压杆伸出时出现卡滞。压杆部分采用圆柱形光轴设计，和底座上的导向套做间隙配合，导向套的长度经过优化，足够保证压杆在全行程伸出时不会出现径向晃动，压杆的前端预留了安装压头的接口，可以根据不同工件的压紧面形状更换橡胶压头、金属平压头或是异形仿形压头，适配不同材质、不同外形的工件压紧需求，避免压伤工件表面。

操作手柄的力臂长度经过人机工程学核算，普通人单手施加正常握力即可驱动机构完成锁止，不需要借助额外的加力杆，手柄的末端做了圆弧过渡处理，长时间操作也不会出现硌手的问题。整个机构的运动副都做了耐磨设计，连杆铰接位置采用销轴配合，预留了合理的配合间隙，同时可以通过铰接点的微调结构调整压紧行程的终点位置，适配不同厚度的工件装夹需求，当工件厚度出现小范围波动时，不需要更换整套夹具，只需要调整压杆前端的锁紧螺母，就可以改变压杆的有效伸出长度，快速适配新的工件尺寸。

从安装边界来看，整套机构的底座宽度控制在常规工装治具的安装尺寸范围内，高度方向不会超出小型工位的操作空间限制，压杆的伸出行程能够覆盖大多数小型零部件的装夹厚度需求，安装时只需要保证底座安装面与工件压紧面平行，就可以获得均匀的压紧力，不需要复杂的调试过程。在实际使用中，这类夹钳的维护成本极低，只需要定期在铰接点和导向套位置添加少量润滑脂，就可以保证长期操作的顺畅性，不会因为频繁操作出现机构卡顿的问题，相比螺纹旋紧式的手动夹具，它的操作速度要快数倍，而且压紧力的一致性更好，不会因为操作人员的力度差异导致压紧力过大或是不足。

在焊接工位使用时，这类夹钳的金属结构能够耐受常规的焊接飞溅温度，不会因为少量焊渣溅落导致机构损坏；在木工加工工位，配合橡胶压头使用可以避免压伤木材表面；在装配工位，它可以快速固定壳体类零件，方便操作人员进行螺丝锁付、零部件压装等操作，不会因为工件晃动导致装配偏差。整个结构的受力路径经过优化，操作时的扳动力通过连杆放大后传递到压杆上，用很小的操作力就能获得足够的压紧力，同时锁止状态下的反作用力会直接通过连杆传递到底座安装面，不会对铰接销轴造成额外的冲击载荷，有效提升了整套机构的使用寿命。
