带螺旋输送叶片的送料螺杆结构设计

这款带连续螺旋叶片的送料螺杆，在散料输送、定量给料类设备中应用十分广泛，从食品加工的粉料输送、建材行业的颗粒物料转运，到小型注塑设备的原料推送、化工领域的粘稠物料定量进给，都能见到这类结构的身影。和普通螺纹紧固件不同，它的核心功能不是实现构件间的锁紧连接，而是通过自身旋转时螺旋面的轴向推力，完成物料沿轴线方向的连续位移，部分同结构变体也会在小型紧固、定位场景中作为特殊连接件使用，适配需要逐步旋入锁紧、且对轴向进给行程有明确要求的装配场景。

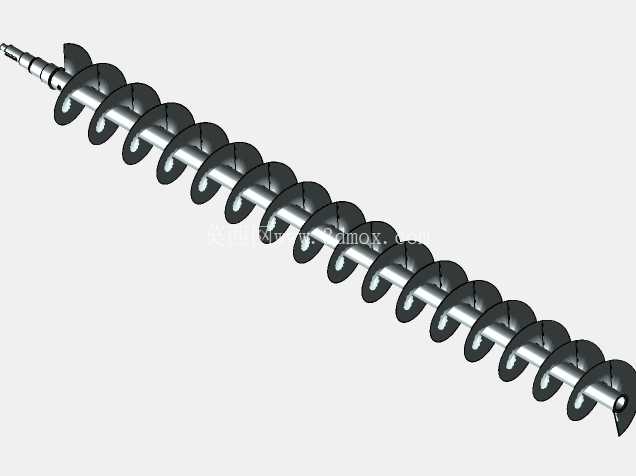

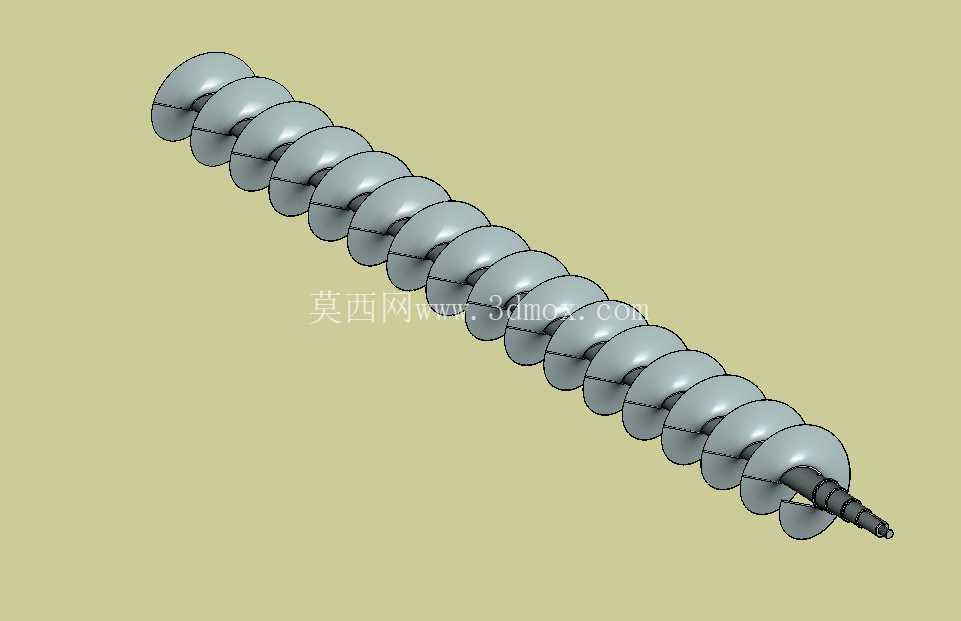

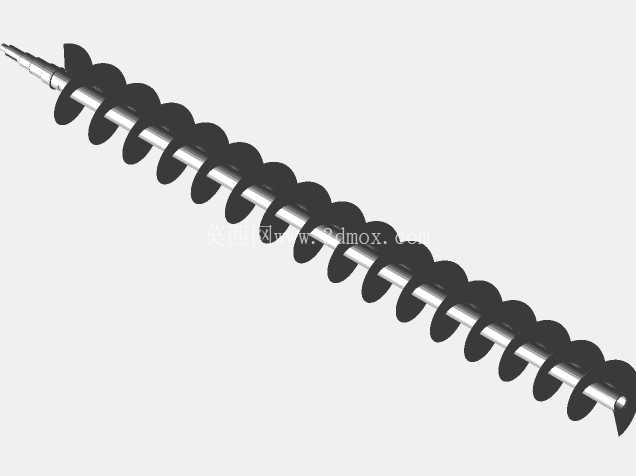

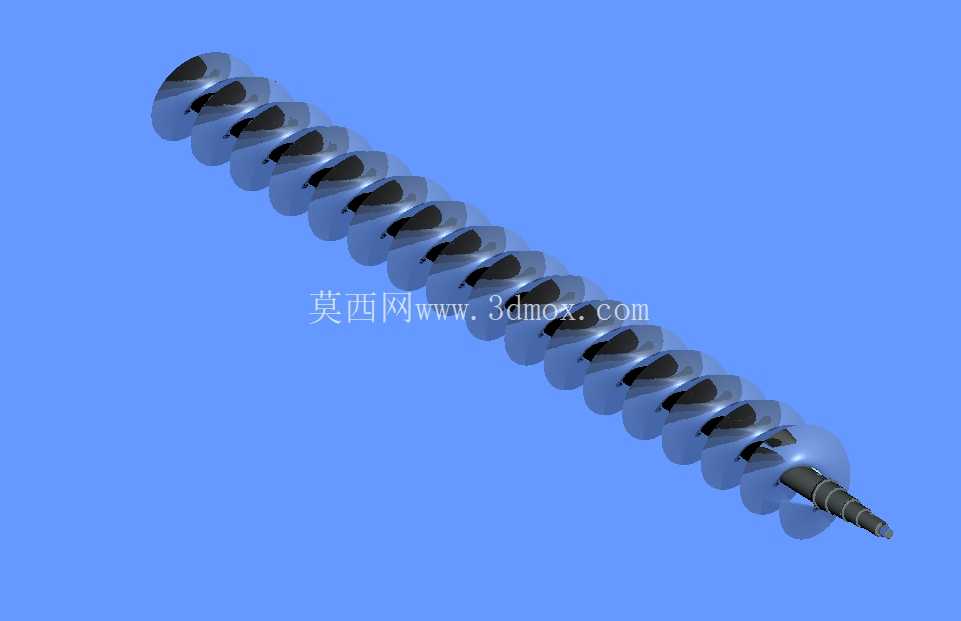

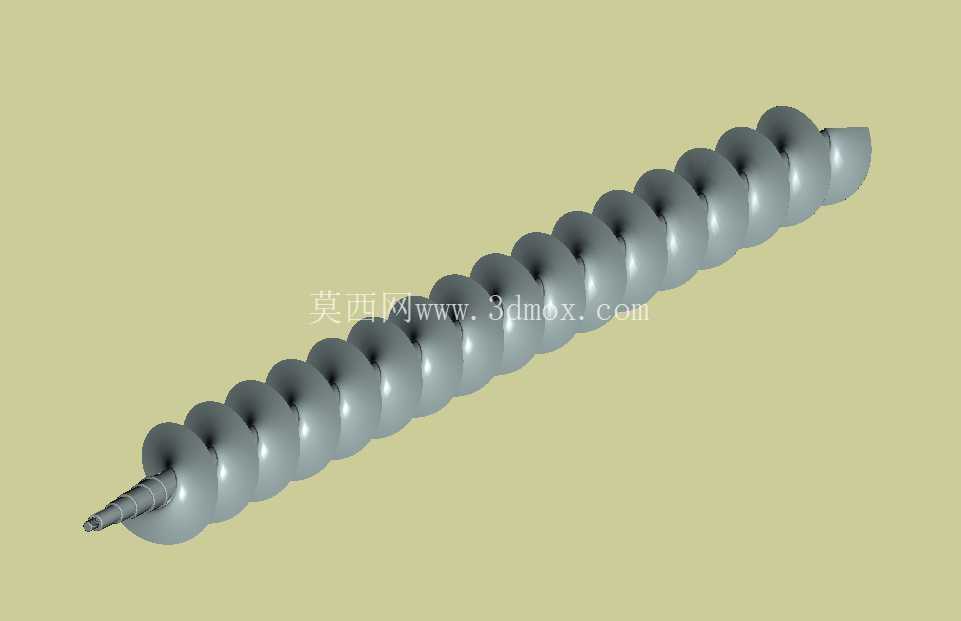

从结构设计逻辑来看，这款螺杆采用等螺距连续螺旋叶片布局，叶片外径沿主体段保持一致，仅在末端设置直径逐级收窄的导向轴段，这种设计首先考虑的是进料端的物料抓取效率：等直径的连续螺旋面可以在旋转时形成稳定的物料容纳腔，每旋转一周就能推动固定容积的物料向前移动，避免变螺距结构带来的物料挤压结块问题，尤其适配流动性一般的粉状、小颗粒状物料输送。末端的缩径轴段一方面是作为安装定位的基准，插入设备端的支撑轴承座内完成径向定位，另一方面缩径形成的轴肩可以作为轴向限位面，抵靠在轴承内圈或者密封端面上，限制螺杆工作时的轴向窜动，保证螺旋叶片和料筒内壁的间隙保持均匀，避免叶片刮蹭筒壁造成磨损或者物料卡滞。

设计过程中需要重点把控几个核心尺寸边界：首先是螺旋叶片的外径和料筒内径的配合间隙，间隙过小会导致加工、装配误差下叶片和筒壁发生干涉，间隙过大则会在叶片和筒壁之间残留物料层，降低输送效率，甚至出现物料随螺杆空转不向前移动的问题，针对不同粒径的物料，这个间隙通常控制在2mm到5mm之间，粉料取小值，颗粒料取大值。其次是螺距的选择，螺距直接决定了螺杆每转的理论输送量，螺距过大会导致螺旋升角过大，物料和叶片之间的摩擦力不足以克服物料自身的惯性，容易出现物料打滑回退，螺距过小则会降低输送效率，相同转速下的送料量无法满足设备产能要求，常规等螺距输送螺杆的螺距一般取0.8到1.2倍的叶片外径，平衡输送效率和物料推送的稳定性。

叶片和中心杆的连接强度也是设计时需要重点考量的部分，这款模型的叶片和中心杆采用一体化结构设计，相比焊接式螺旋叶片，一体化结构避免了焊缝处的应力集中问题，在输送有一定磨琢性的物料时，不会出现焊缝磨损后叶片脱落的故障，长期运行的可靠性更高。中心杆的直径选择也有讲究，直径过大会压缩螺旋槽的有效容积，降低物料容纳空间，直径过小则会导致螺杆的整体刚性不足，长径比较大时容易出现挠曲变形，旋转时发生径向跳动，刮蹭料筒内壁，通常中心杆直径取叶片外径的0.2到0.3倍，兼顾刚性和输送容积需求。

末端的导向轴段设置了多级台阶，不同台阶的直径分别适配不同的安装配件：最末端的细轴段用来安装传动连接件，和驱动电机的输出轴通过联轴器或者同步带轮连接，传递旋转扭矩；中间的台阶轴段用来安装密封件，防止料筒内的物料顺着轴的间隙泄漏到传动端；靠近螺旋段的轴肩则作为轴向定位基准，安装时靠这个面确定螺杆在料筒内的轴向位置，保证进料口和出料口的位置和螺旋段的工作区间完全对应，避免出现进料口被叶片遮挡、或者出料段行程不足导致物料残留的问题。

在实际选型应用时，还要结合物料的特性调整细节参数：如果输送的是粘性较大的物料，可以适当加大螺旋叶片的表面粗糙度要求，或者在叶片表面做抛光处理，减少物料粘附在叶片上的概率；如果输送的是磨琢性较强的物料，可以在叶片边缘做堆焊耐磨层的设计预留，在三维建模时提前留出耐磨层的厚度尺寸，方便后续加工时做表面强化处理；如果用于定量给料的场景，还要保证螺旋叶片的螺距误差控制在极小范围内，每转的输送量偏差不超过工艺允许的范围，保证给料精度。另外，螺杆的动平衡性能也不能忽略，尤其是长度较长、工作转速较高的螺杆，建模时就要保证整体结构的同轴度，叶片沿中心杆圆周方向的分布均匀，避免高速旋转时产生振动，影响设备的运行稳定性和轴承的使用寿命。
