卷纸装载用曲柄活塞联动输送机构

　　这套联动机构的核心应用场景，是纸品加工厂成品卷料从生产线末端到厂内转运载具的接驳工位，解决大重量卷状纸料人工搬运效率低、易磕碰损伤纸面的实际生产痛点。整套机构的动力输入来自曲柄活塞组件的往复运动，不需要额外配置独立的输送驱动单元，可直接对接生产线末端的输出动力，通过曲柄的圆周转动转化为推料板的直线往复动作，完成单卷物料的逐次推送。

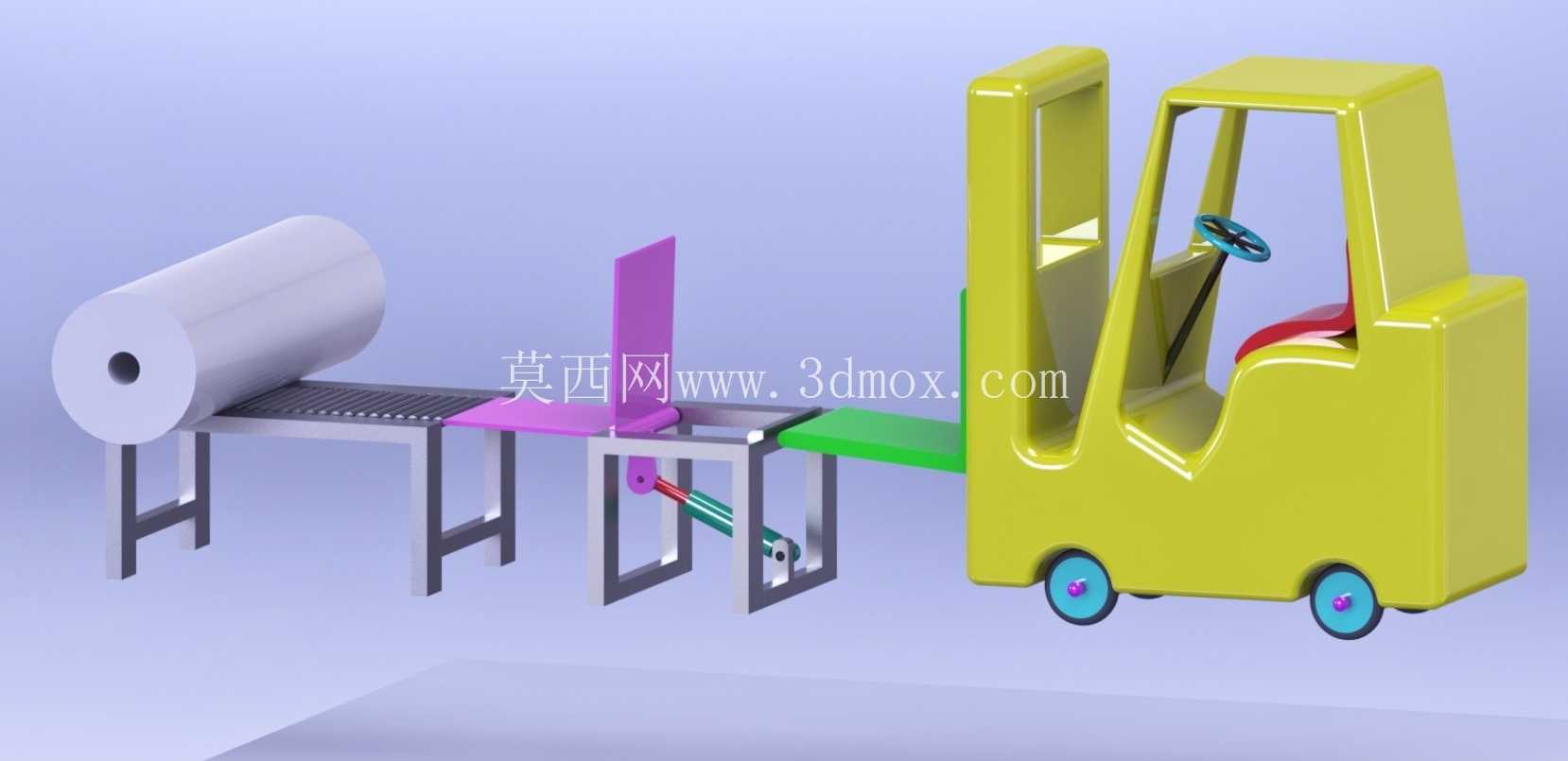

　　从结构布局来看，整套机构分为三个功能段：最左侧是卷纸承托工位，采用带圆弧定位面的托辊结构，适配常规直径的工业成品纸卷，托辊的安装高度与生产线输出辊道齐平，纸卷从生产线输出后可直接滚入承托位，不需要额外的抬升或转向调整；中间段是带导向槽的输送架，架体采用方管焊接框架，上表面铺设光滑的耐磨高分子垫板，减少纸卷推送过程中的摩擦阻力，导向槽的宽度比纸卷轴向长度大15mm，既保证纸卷推送时不会发生轴向偏移，也不会因为间隙过小卡滞纸卷；最右侧是接驳工位，直接对接厂内常用的平衡重式叉车的货叉平面，推料板将纸卷推送到位后，叉车可直接叉取整卷物料完成转运。

　　设计过程中，曲柄的回转半径直接决定推料板的行程，这里将行程设置为刚好覆盖从承托位到接驳位的距离，避免推料板超出行程碰撞叉车护架；活塞导杆部分采用双导杆平行布局，相比单导杆结构，推料过程中不会出现偏摆，推料板的工作面贴有2mm厚的橡胶垫层，避免刚性接触压伤纸卷端面。安装边界方面，整套机构的底部支脚设置有可调高度的脚杯，可根据现场生产线的实际输出高度、常用叉车的货叉最低高度调整整体安装高度，调整范围覆盖±50mm，适配多数中小纸品加工厂的现有生产线布局，不需要对原有生产线做大规模改造。曲柄与活塞的连接关节处采用自润滑铜套，日常维护只需要定期清理表面纸尘即可，不需要频繁加注润滑油，避免油污滴落污染纸面。

　　整套机构的动作逻辑完全匹配生产线的出料节奏，当生产线输出一卷纸料到承托位时，曲柄刚好转动到推料起始位置，推料板匀速将纸卷沿输送架推送到接驳位，随后快速回程等待下一次出料，整个动作循环没有空行程，输送节奏稳定，不会出现物料堆积或者等待空载的情况。考虑到厂内作业环境存在纸尘堆积的问题，所有转动副都设置了防尘挡圈，避免纸尘进入配合面加剧磨损；输送架的两侧没有设置额外的侧挡边，方便操作人员在出现卡料时快速清理，不需要拆卸额外的防护结构。推料板的初始位置设置在承托位的侧后方，不会阻挡纸卷从生产线滚入承托位，当纸卷完全就位后，推料板才开始向前动作，动作过程的速度曲线做了缓起缓停处理，避免启动瞬间冲击力过大导致纸卷在输送架上滚动偏移。接驳位的末端设置有柔性挡块，当纸卷被推送到接驳位时，挡块起到限位作用，保证纸卷的停留位置刚好对准叉车货叉的中心位置，叉车叉取时不需要额外调整对位，提升转运效率。
