工业机器人轻量化弧形夹持臂结构

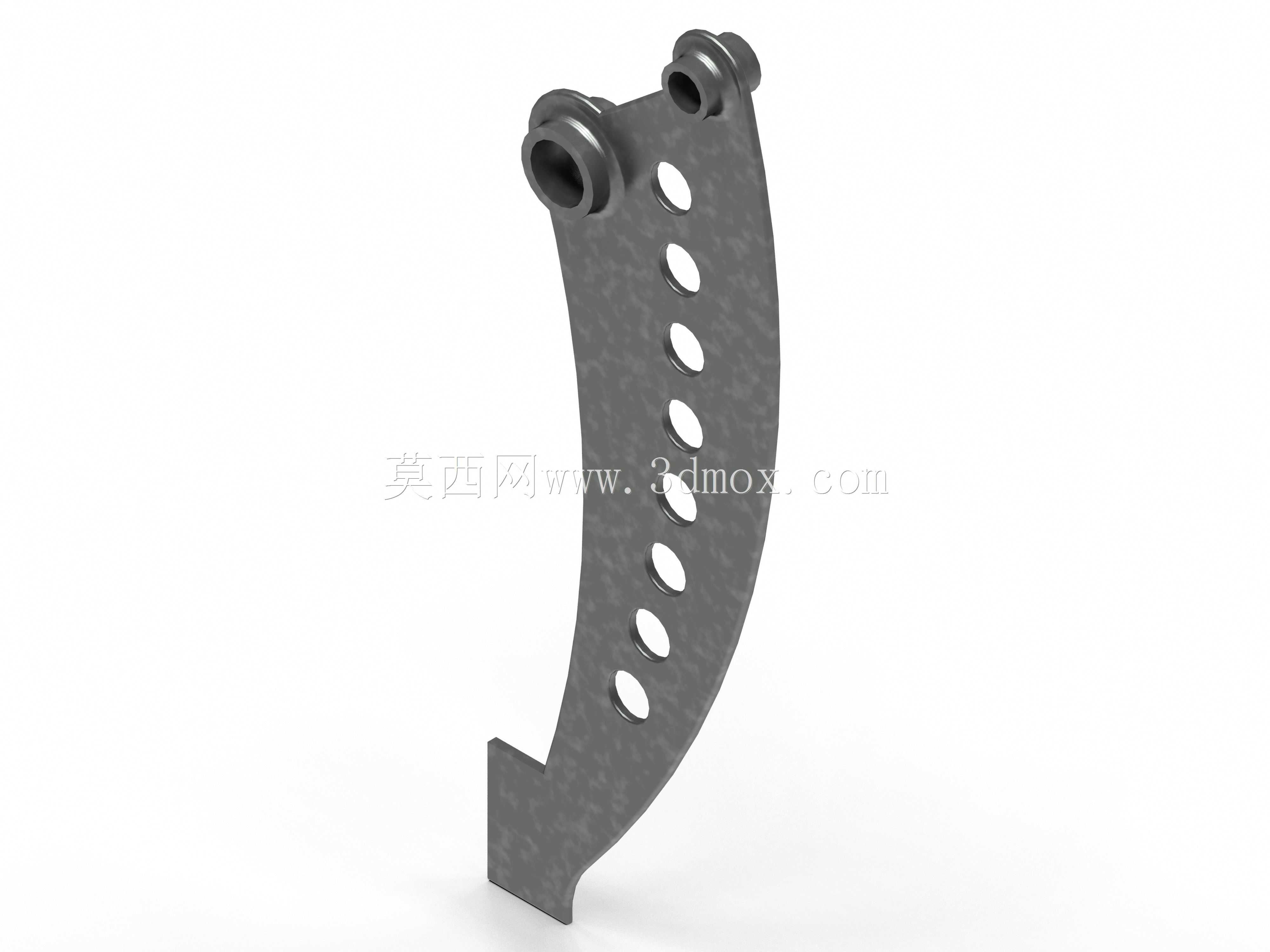

　　该弧形夹持臂主要面向多关节工业机器人末端执行器与连杆传动场景，可作为机器人夹持机构中的摆动承载臂，在工件抓取、工装翻转、自动上下料及工位转运过程中传递夹持力与关节扭矩。臂体上端设置两处同轴铰接孔，用于与驱动关节或连接支座形成回转副；下端保留平直卡口式连接端，便于和夹爪、压块或执行端组件进行定位装配。整体轮廓采用大弧度弯板形态，能够在有限包络空间内避让周边机架、工件和管线，同时保持力流从上端铰点向下端夹持端连续传递。

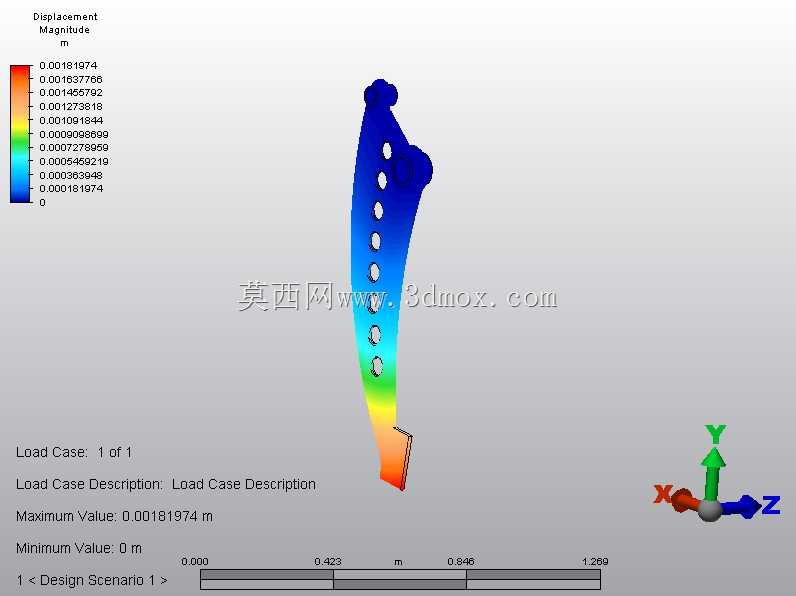

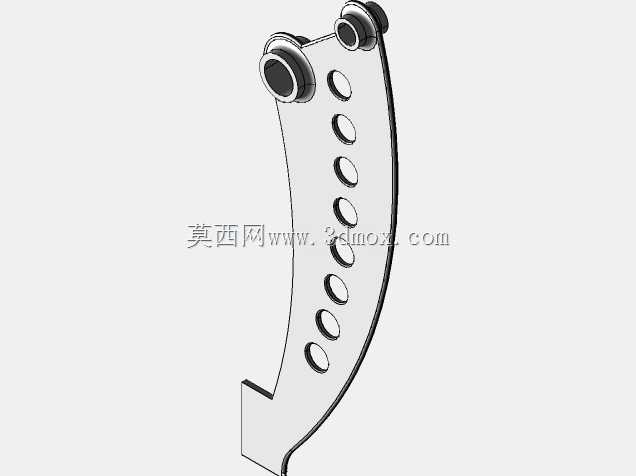

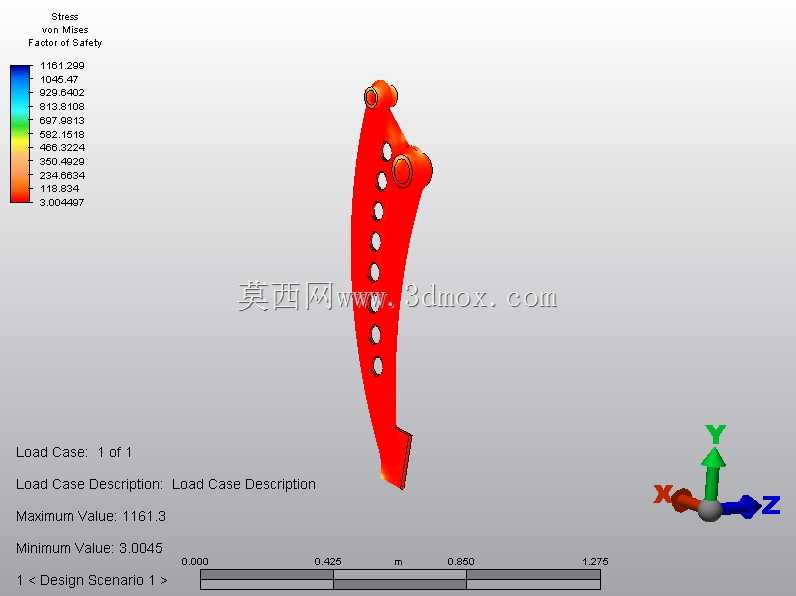

　　结构设计的重点在于在安全承载前提下控制臂体质量。原始承载方案质量偏大，会增加关节惯量并降低动态响应；优化后通过沿弧形腹板布置一排圆形减重孔，去除低应力区材料，将质量控制在约29.5kg，而设计校核仍按安全系数3考虑。减重孔并非简单等距开孔，而是随臂体弯曲走向分布，使孔间保留连续筋带，避免截面突变造成局部应力集中。臂板两侧保留较宽实体边缘，上端铰接区域进行局部加厚并形成凸台，以提高孔壁承压面积和销轴连接刚度。

　　从安装边界看，上端双铰孔中心距决定了与关节侧板的配合宽度，建模时需保证两孔轴线平行且与臂板侧面垂直；下端卡口宽度和端面位置则决定夹爪组件的装夹基线。弧形外轮廓在旋转扫掠时应重点检查最小干涉半径，尤其在臂体大角度摆动时，腹板外缘、减重孔边缘和下端卡口都不能与相邻连杆发生擦碰。厚度方向需要兼顾抗弯模量与整机重量，过薄会在夹持冲击下产生侧向挠曲，过厚则削弱轻量化效果。

　　制造层面，该件几何特征以平面切割、圆弧轮廓和圆孔为主，适合板材切割后再进行铰接孔镗削或衬套压装。外形没有复杂深腔和自由曲面，焊接与机加工余量都较容易控制。装配时应优先保证铰接孔同轴度、臂板平面度以及下端连接面的位置精度；若用于高频开合工况，可在铰孔处增加耐磨衬套，并在减重孔边缘做倒角处理，以减少应力集中和装配划伤。
