卷纸装载曲柄活塞输送机构三维设计

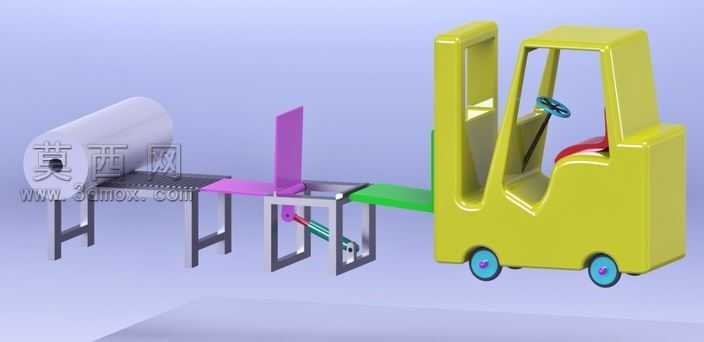

本作品为卷纸装载转运场景的曲柄活塞机构三维设计，整体围绕制造厂卷纸从产线末端装载至转运叉车的作业流程展开建模。建模阶段采用自底向上的装配设计思路，首先完成各核心零部件的参数化建模：针对曲柄活塞核心传动单元，精准绘制曲柄回转副、活塞滑动副的配合基准，还原曲柄连续回转转化为活塞直线往复运动的传动逻辑，确保机构运动行程与卷纸推送距离完全匹配；针对卷纸承载工位，搭建带支撑腿的水平承载台面，台面尺寸适配常规工业卷纸的直径与长度，边缘设置限位结构避免卷纸推送过程中偏移；针对推送执行组件，设计多段衔接的推送板结构，不同功能段的推送板采用差异化色彩区分，便于直观识别物料传递的工位衔接关系；针对转运对接单元，还原叉车的驾驶室、叉臂、行走轮等核心结构，叉臂高度与推送工位的出料高度完全对齐，保障卷纸能够平稳推送至叉臂承载位。材质与渲染阶段，对不同功能部件赋予差异化材质属性：叉车主体采用亮黄色工程塑料质感材质，还原工业叉车的常规外观配色；推送板分别采用紫色、绿色等饱和度较高的纯色材质，清晰区分不同工位的执行部件；承载支架采用银灰色金属材质，体现结构件的刚性质感；工业卷纸采用哑光白色纸质材质，还原卷纸的真实外观质感；地面采用浅淡的冷灰色哑光材质，避免背景抢夺主体机构的视觉焦点，渲染时采用柔和的均匀布光，清晰展现各部件的结构轮廓与装配关系，同时添加适当的环境反射提升模型的真实感。结构设计上，整套机构通过曲柄活塞的往复运动实现卷纸的步进式推送，从卷纸承载工位到中间过渡工位再到叉车对接工位，各工位的衔接处设置导向结构，避免推送过程中出现卡滞，机构的运动副均预留合理的配合间隙，既保障运动顺畅，也符合实际机械加工的装配公差要求，完整还原了简单曲柄活塞机构在物料装载转运场景下的应用逻辑，直观展现了机构的作业流程与传动原理。
