汽车零部件装配用定位夹紧组装治具

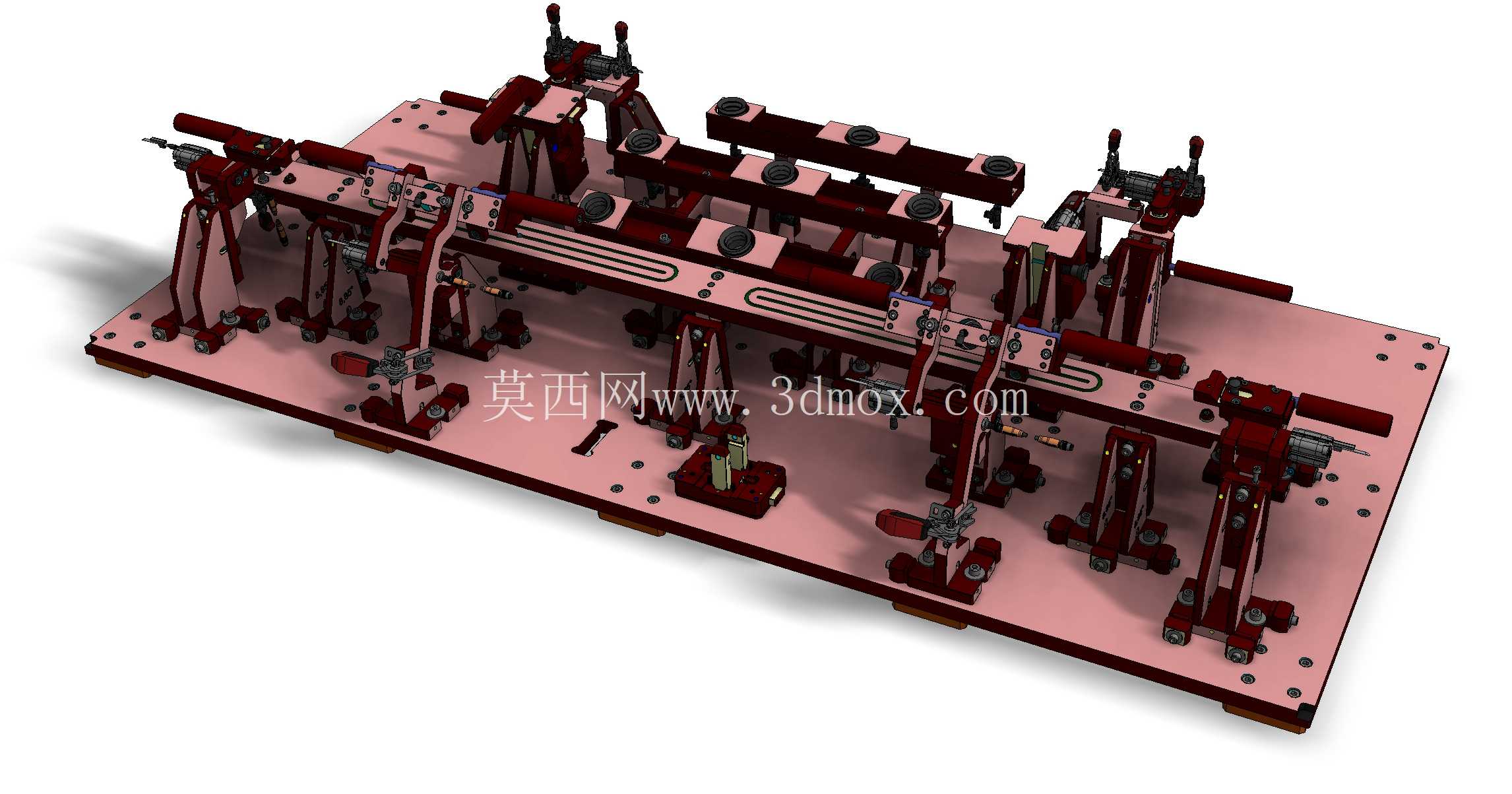

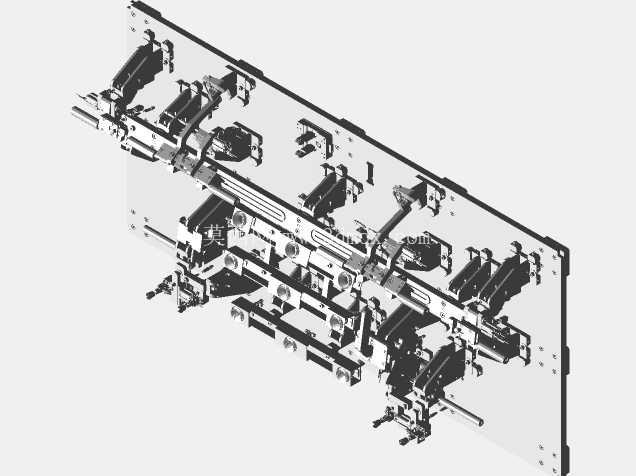

　　这套组装治具主要面向汽车白车身零部件、内饰结构件的批量装配工序场景，在汽车焊装前的部件预装、总装环节的小件合装工位都能适配，核心作用是在装配作业全程对异形薄壁类汽车零部件提供稳定的多点位定位与夹紧约束，避免人工装配过程中工件出现位移、形变，保证各连接点位的位置度公差满足装配要求，降低人工对位的辅助作业时长，提升批量装配的一致性。从结构布局来看，整套治具采用整块加工的基准底板作为安装基座，底板上按照待装配工件的三维型面特征，分布式布置了多组可调式定位支撑单元与快速夹紧机构，所有支撑柱的安装位置都对应工件的刚性受力点位，避开工件上的焊接预留位、卡扣安装位、螺栓过孔等作业区域，不会对装配操作产生空间干涉。

　　设计阶段优先考虑了工件的取放便利性，所有夹紧压头的开合行程都经过校核，压头打开状态下的净空高度满足工件垂直取放的空间要求，不需要额外挪动周边机构就能完成工件上下料，适配单人单机的作业节拍。支撑单元的高度可以根据工件的实际型面做微调，每个支撑柱顶部都配有非金属材质的防护垫块，避免刚性接触刮伤工件表面的涂装层或者镀锌层，对于外观要求较高的外饰件装配场景也能适用。夹紧机构采用手动快速夹钳的结构形式，夹钳的力臂长度经过匹配，操作人员只需要施加较小的扳动力就能达到足够的夹紧力，不会因为夹紧力过大导致薄壁工件产生压痕变形，同时夹钳带有自锁结构，在装配过程中受到振动影响也不会出现松脱，保证作业过程的定位可靠性。基准底板的边缘设置了统一的定位销孔与安装槽位，可以直接固定在标准装配工作台面上，也能适配流水线工位的快换安装接口，不需要额外做转接板加工就能完成部署。整套治具的外形尺寸根据常见汽车副车架内饰组件、车门小件的装配需求设计，安装边界预留了足够的工具操作空间，在底板的非安装区域做了镂空减重处理，既降低了治具本身的自重，方便工位之间的转运调整，也能让装配过程中产生的碎屑、杂物直接从镂空位置掉落，不会积存在治具表面影响定位精度。

　　在定位逻辑上，采用一面两销的经典定位方案作为基础约束，配合周边的辅助支撑点抵消工件的装配应力，所有定位销的位置公差控制在±0.05mm以内，能够保证不同批次工件装配后的相对位置偏差控制在工艺允许范围内，减少后续总装环节的适配调整工作量。夹头的形状根据工件被夹紧位置的截面轮廓做了仿形设计，接触面积更大，夹紧力分布更均匀，即使是厚度1mm以下的薄壁冲压件，也不会在夹紧过程中出现局部凹陷变形。治具上的所有紧固件都采用防松设计，长期重复使用也不会出现机构松动导致的定位偏移，日常维护只需要定期给夹钳的铰接点位加注润滑脂，就能保证机构的操作顺畅度，不需要频繁做精度校准。

　　对于多车型混线生产的装配工位，这套治具的部分支撑模块可以通过更换垫块、调整安装位置的方式快速适配不同型号的工件，不需要重新制作整套治具基座，能够降低产线换型的工装投入成本。在实际作业过程中，操作人员只需要将待装配的各组件依次放置到对应定位点位，确认所有支撑都贴合工件型面后，依次扳动周边的快速夹钳完成夹紧，就可以进行螺栓紧固、卡扣压装、涂胶等装配作业，全程不需要额外的人工扶持工件，能够有效降低作业人员的劳动强度，同时避免人工扶持带来的位置偏差，提升装配成品的合格率。
