手动杠杆式压紧保持夹持工装结构

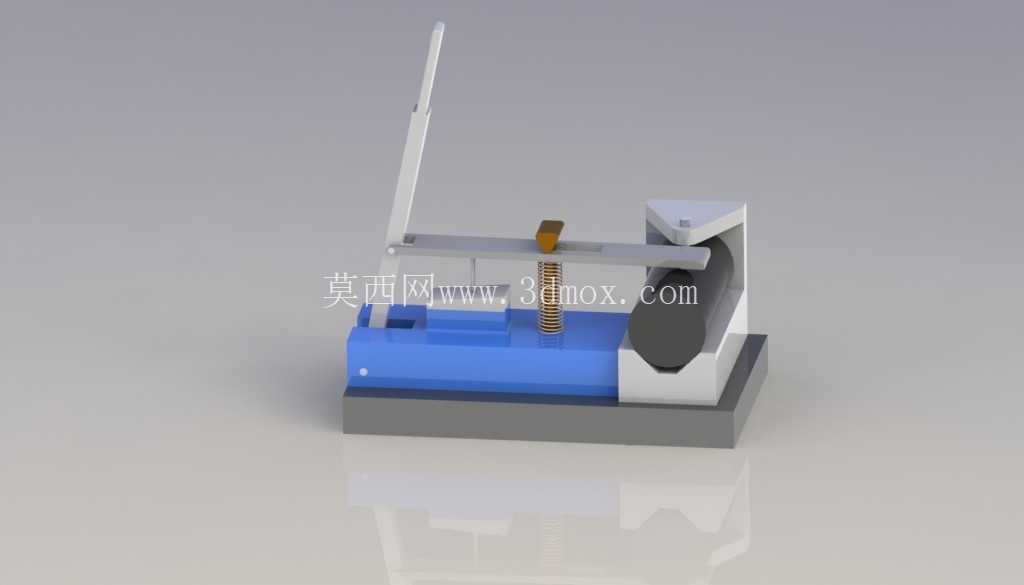

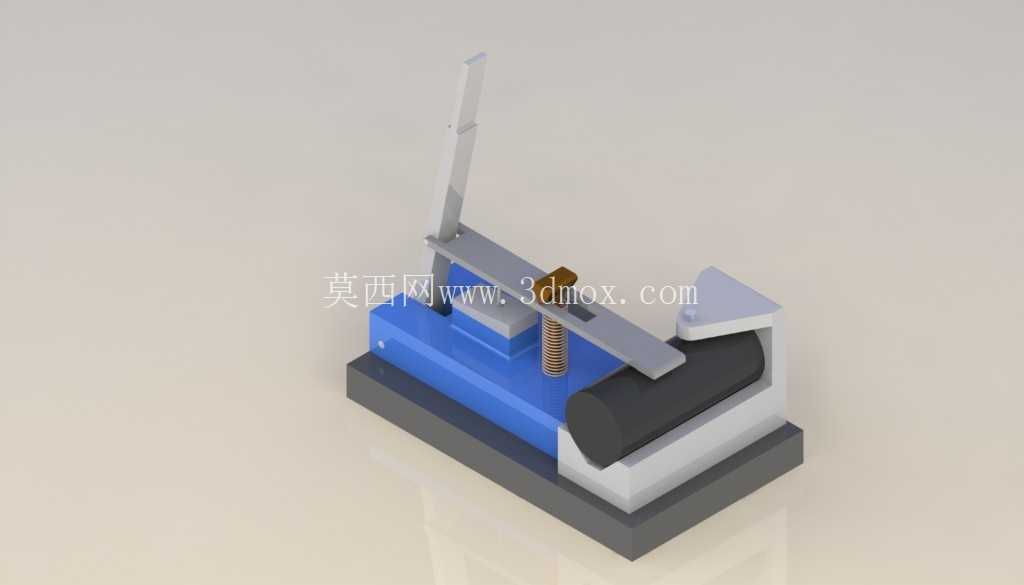

　　这套手动杠杆压紧结构，在小件机加工工位、装配定位环节的应用频次很高，尤其是小批量多品种的生产场景里，不需要外接气源电源，工人随手就能操作，适配很多零散工位的快速装夹需求。从结构组成来看，整个装置以底部的安装基座作为承载主体，基座上集成了杠杆压臂、复位弹簧、定位挡块、压头组件几个核心部分，操作时扳动直立的操作手柄，通过杠杆的力矩放大作用，带动横向布置的压臂绕铰接点转动，压臂端部的压头就会向下压紧工件，松开手柄后，套在导向杆上的复位弹簧会自动将压臂抬升复位，不需要额外手动抬升压头，操作连贯性很强。设计这套结构的时候，首先要考虑的是操作力与压紧力的转化比，杠杆的铰接点位置经过反复调校，保证工人施加在手柄上的力不超过150N的时候，压头处能输出不低于800N的压紧力，足够应对铝件、塑料件等轻载加工场景的装夹需求，同时不会因为力过大压伤工件表面。定位挡块设置在基座的端部，和压头的位置对应，工件放置的时候只需要靠紧挡块的定位面，就能保证每次装夹的位置一致性，不需要反复找正，能大幅缩短单件装夹的辅助时间。

　　安装边界方面，整个基座的底部设计了两个沉头安装孔，可以直接通过螺栓固定在工作台面或者专用工装板上，整体占用的台面空间很小，横向长度不超过200mm，宽度不超过80mm，高度在手柄抬起状态下不超过180mm，压下状态下高度不超过100mm，不会和周边的加工刀具、装配工具产生运动干涉。结构上的铰接点都采用了间隙配合的销轴连接，销轴端部做了防脱处理，长期往复操作也不会出现销轴脱出的问题，压头和压臂之间采用了可拆连接，磨损之后可以单独更换压头，不需要更换整个压臂组件，后期维护成本很低。

　　复位弹簧的选型经过了匹配，弹簧的预压缩量设置在5mm左右，既能够保证压臂复位的时候有足够的抬升力，让压头抬升高度不小于20mm，方便工件取放，又不会因为弹簧力过大导致操作的时候需要额外克服弹簧力增加劳动强度。在实际使用场景里，这类结构常被用在小型零件的钻孔工位、打磨工位的工件固定，也可以用在装配线上对小型组件进行临时压紧固定，辅助完成螺丝锁付、粘接压合等工序，相比气动夹具，它不需要布置气管和控制阀门，没有气源损耗，也不会出现气动元件漏气导致的压紧力不足问题，在没有气源配置的零散维修工位、教学实训场景里也能正常使用。

　　结构的运动轨迹经过了校核，手柄扳动的行程控制在60度角范围内，工人手腕不需要做过大角度的转动就能完成压紧和松开的动作，长时间重复操作也不容易产生疲劳。基座的主体部分采用了一体式的结构设计，减少了拼接零件的数量，装配的时候只需要依次装入铰接销轴、弹簧、压臂、手柄，再装入端部的定位挡块就能完成总装，装配工序简单，对装配工人的技能要求不高，适合小批量加工制作。压头的工作端面做了平面处理，和工件接触的时候是面接触，不会因为线接触或者点接触在工件表面留下压痕，针对表面要求高的工件，还可以在压头端面粘贴聚氨酯垫片，进一步降低压伤风险。整个结构的运动部件之间都预留了足够的间隙，不会因为加工过程中产生的细小切屑进入铰接点就出现卡滞问题，日常清理只需要用压缩空气吹掉表面的切屑就能正常使用，维护难度很低。在做三维建模的时候，所有的铰接位置都做了运动仿真校核，保证整个扳动行程里没有运动干涉，弹簧的压缩行程和压头的下压行程完全匹配，不会出现弹簧压并或者压头行程不足的问题，安装孔的位置也和常用的工装台T型槽间距做了匹配，可以直接适配多数标准工作台的安装需求，不需要额外做转接板。
